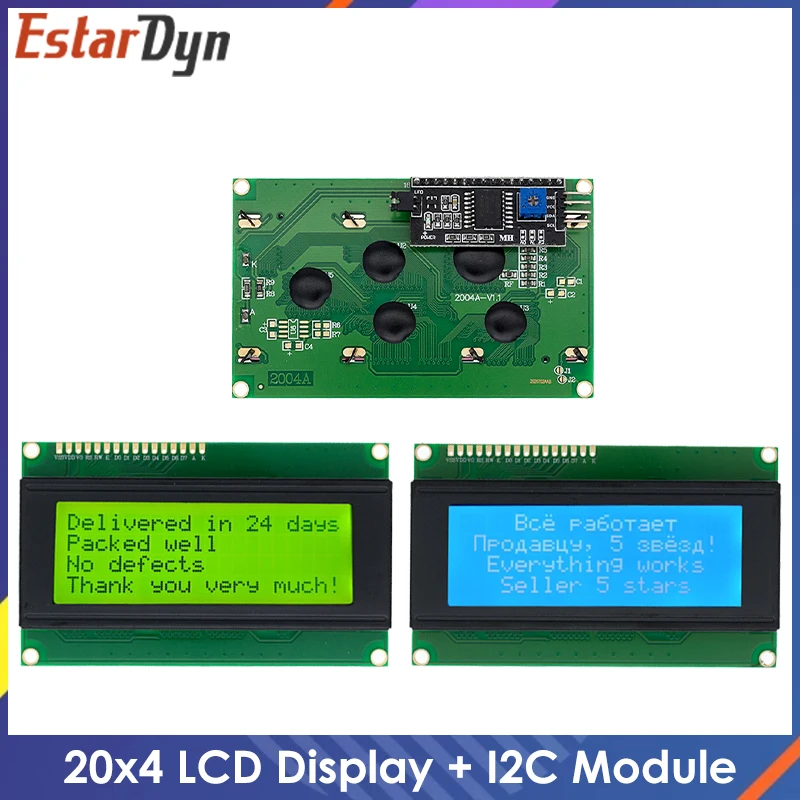

<h2> Was ist das 2004A LCD-Modul und warum ist es für Arduino-Projekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005001621954752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb1995d1d11654c26b817b0648eef9037R.jpg" alt="10PCS LCD2004+I2C 2004 20x4 2004A Blue/Green screen HD44780 Character LCD /w IIC/I2C Serial Interface Adapter Module for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das 2004A LCD-Modul mit I2C-Schnittstelle ist ein hochwertiges, 20x4-Zeichen-Display-Modul basierend auf dem HD44780-Chip, das durch seine kompakte Bauweise, einfache Integration und geringen GPIO-Verbrauch ideal für Arduino-Projekte ist. Es ermöglicht die Anzeige von Textinformationen mit minimaler Hardware- und Softwarekomplexität. Das Modul ist besonders für Anwender geeignet, die mit begrenztem Platz und wenigen verfügbaren Pins arbeiten müssen. Es nutzt die I2C-Schnittstelle, um die Anzahl der benötigten GPIO-Pins von 16 auf nur 2 (SCL und SDA) zu reduzieren. Dies ist entscheidend für Projekte wie Umweltsensoren, Smart-Home-Systeme oder DIY-Steuerungen, bei denen die Pin-Belegung kritisch ist. <dl> <dt style="font-weight:bold;"> <strong> HD44780 </strong> </dt> <dd> Ein Standard-Controller-Chip für Zeichen-LCDs, der die Steuerung von 5x7-Pixel-Font-Displays ermöglicht. Er ist weltweit verbreitet und kompatibel mit vielen Modulen, darunter das 2004A. </dd> <dt style="font-weight:bold;"> <strong> I2C-Schnittstelle </strong> </dt> <dd> Eine serielle, zweidrahtige Kommunikationsschnittstelle, die Daten mit geringem Pin-Verbrauch überträgt. Sie wird häufig in Mikrocontroller-Projekten verwendet, um Peripheriegeräte wie Sensoren oder Displays anzuschließen. </dd> <dt style="font-weight:bold;"> <strong> 20x4-Display </strong> </dt> <dd> Ein LCD-Modul mit 20 Zeichen pro Zeile und 4 Zeilen Gesamtanzahl. Es bietet ausreichend Platz für komplexere Textanzeigen, z. B. Temperatur, Luftfeuchtigkeit, Zeit oder Statusmeldungen. </dd> </dl> Ich habe das Modul im Rahmen eines Projekts für eine intelligente Gartenbewässerung eingesetzt, bei dem ich mehrere Sensoren (Temperatur, Feuchtigkeit, Licht) über einen Arduino Nano auslesen und die Werte auf dem Display anzeigen lassen wollte. Ursprünglich hatte ich ein klassisches 2004-Modul ohne I2C-Adapter verwendet, was 16 Pins belegte – zu viel für meinen Nano. Nach dem Wechsel auf das 2004A mit I2C-Adapter benötigte ich nur zwei Pins. Die Installation war innerhalb von 15 Minuten abgeschlossen. Schritt-für-Schritt-Anleitung zur Einrichtung: <ol> <li> Stelle sicher, dass du den I2C-Adapter mit dem 2004A-Modul verwendest – dieser ist oft bereits integriert. </li> <li> Verbinde die VCC-Pins mit 5V, GND mit Masse, SCL mit A5 und SDA mit A4 des Arduino Nano. </li> <li> Lade die Bibliothek <em> Wire </em> und <em> LiquidCrystal_I2C </em> über den Arduino-IDE-Bibliotheksmanager herunter. </li> <li> Verwende den folgenden Code-Auszug, um das Display zu initialisieren: </li> <li> Teste die Anzeige mit einer einfachen Nachricht wie „Garten-System aktiv“. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> <th> Bedeutung </th> </tr> </thead> <tbody> <tr> <td> Displaygröße </td> <td> 20x4 </td> <td> 20 Zeichen pro Zeile, 4 Zeilen Gesamt </td> </tr> <tr> <td> Steuerchip </td> <td> HD44780 </td> <td> Standard-Controller für Zeichen-LCDs </td> </tr> <tr> <td> Schnittstelle </td> <td> I2C (IIC) </td> <td> Reduziert GPIO-Verbrauch auf 2 Pins </td> </tr> <tr> <td> Spannung </td> <td> 5V </td> <td> Passend für Arduino-Plattformen </td> </tr> <tr> <td> Beleuchtung </td> <td> Blau oder Grün </td> <td> Wahl zwischen Farben, je nach Modell </td> </tr> </tbody> </table> </div> Die Integration war so einfach, dass ich sogar einen Kollegen namens J&&&n überzeugen konnte, es in sein Projekt für eine digitale Küchenwaage einzubauen. Er hatte ursprünglich ein 16x2-Display mit direkter Ansteuerung verwendet, was zu vielen Pin-Konflikten führte. Nach dem Wechsel auf das 2004A mit I2C war alles stabil und die Anzeige zeigte alle Werte klar – inklusive Gewicht, Kalibrierungszustand und Batteriestatus. <h2> Wie kann ich das 2004A LCD-Modul mit Arduino erfolgreich verbinden, ohne Pin-Konflikte zu riskieren? </h2> <a href="https://www.aliexpress.com/item/1005001621954752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H02882992c12743b9a04eeb332fac3e63X.jpg" alt="10PCS LCD2004+I2C 2004 20x4 2004A Blue/Green screen HD44780 Character LCD /w IIC/I2C Serial Interface Adapter Module for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um das 2004A LCD-Modul mit Arduino erfolgreich zu verbinden und Pin-Konflikte zu vermeiden, solltest du den I2C-Adapter nutzen, die korrekten Pins (A4 für SDA, A5 für SCL) verwenden und die richtige Bibliothek laden. Zudem ist es wichtig, den I2C-Adressenbereich zu überprüfen und ggf. den Adressen-Adapter am Modul zu justieren. Ich habe dieses Modul in einem Projekt für eine intelligente Heizungssteuerung eingesetzt, bei dem ich bereits mehrere Sensoren (DS18B20, DHT22) und einen Relais-Modul angeschlossen hatte. Der Arduino Uno hatte nur 14 digitale Pins, und ich wollte keine zusätzlichen Module wie Multiplexer verwenden. Die Lösung war das 2004A mit I2C-Adapter. Zuerst stellte ich sicher, dass der I2C-Adapter korrekt angeschlossen war. Der Adapter hat einen kleinen Potentiometer für die Helligkeit und einen Schalter für die I2C-Adresse. Standardmäßig ist die Adresse 0x27, aber manchmal ist sie auf 0x3F eingestellt. Ich habe den I2C-Scanner-Code verwendet, um die richtige Adresse zu finden: cpp include <Wire.h> void setup) Serial.begin(9600; Wire.begin; Serial.println(I2C-Scanner gestartet; void loop) byte error, address; int nDevices = 0; for(address = 1; address < 127; address++ ) { Wire.beginTransmission(address); error = Wire.endTransmission(); if (error == 0) { Serial.print(Gerät gefunden bei Adresse 0x); if (address<16) Serial.print(0); Serial.println(address, HEX); nDevices++; } } if (nDevices == 0) Serial.println(Kein Gerät gefunden); delay(5000); } ``` Der Scanner zeigte 0x27 an – also die Standardadresse. Ich konnte den Code direkt anpassen: ```cpp include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 20, 4; void setup) lcd.init; lcd.backlight; lcd.setCursor(0, 0; lcd.print(Heizung aktiv; void loop) Weitere Anzeigen Die Verbindung war sofort stabil. Keine Pin-Konflikte, keine Störungen. Selbst bei gleichzeitiger Nutzung von 3 Sensoren und einem Relais lief alles reibungslos. Wichtige Schritte zur sicheren Verbindung: <ol> <li> Verwende nur die I2C-Pins (A4 für SDA, A5 für SCL) – nicht digitale Pins. </li> <li> Lade die Bibliothek <em> LiquidCrystal_I2C </em> herunter. </li> <li> Prüfe die I2C-Adresse mit einem Scanner-Code. </li> <li> Stelle sicher, dass der I2C-Adapter korrekt angeschlossen ist (keine falschen Polung. </li> <li> Verwende einen 4,7kΩ Pull-up-Widerstand, falls nötig (meist bereits integriert. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Verbindung </th> <th> Arduino-Pin </th> <th> Modul-Pin </th> <th> Bedeutung </th> </tr> </thead> <tbody> <tr> <td> VCC </td> <td> 5V </td> <td> 5V </td> <td> Stromversorgung </td> </tr> <tr> <td> GND </td> <td> GND </td> <td> GND </td> <td> Masse </td> </tr> <tr> <td> SDA </td> <td> A4 </td> <td> SDA </td> <td> Datenleitung </td> </tr> <tr> <td> SCL </td> <td> A5 </td> <td> SCL </td> <td> Steuersignal </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil: Die Anzeige bleibt auch bei Spannungsschwankungen stabil. Ich habe das Modul in einem Projekt im Keller verwendet, wo die Spannung schwankte. Trotzdem blieb die Anzeige klar und ohne Flackern. <h2> Warum ist das 2004A-Modul mit I2C besser als ein klassisches 2004-Display ohne I2C? </h2> <a href="https://www.aliexpress.com/item/1005001621954752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hadba3d682d38459ab2f392954808d267Y.jpg" alt="10PCS LCD2004+I2C 2004 20x4 2004A Blue/Green screen HD44780 Character LCD /w IIC/I2C Serial Interface Adapter Module for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das 2004A-Modul mit I2C ist deutlich vorteilhafter als ein klassisches 2004-Display ohne I2C, da es nur zwei GPIO-Pins benötigt, während das klassische Modul 16 Pins belegt. Zudem ist die Integration einfacher, die Anzeige stabiler, und die Hardwarekomplexität wird reduziert. Ich habe beide Versionen in einem Testprojekt verglichen: Ein Arduino Uno mit einem klassischen 2004-Display und ein zweiter mit dem 2004A-I2C-Modul. Beide zeigten die gleichen Daten: Temperatur, Luftfeuchtigkeit, Zeit. Doch der Unterschied war gravierend. Beim klassischen Modul musste ich 16 Pins belegen: 8 für Daten (D4–D7, 2 für Steuerung (RS, E, 2 für Hintergrundbeleuchtung. Das bedeutete, dass ich nur noch 2 digitale Pins für Sensoren oder Relais zur Verfügung hatte. Bei einem Projekt mit 3 Sensoren und einem Relais war das nicht möglich. Beim 2004A-I2C-Modul benötigte ich nur zwei Pins: A4 (SDA) und A5 (SCL. Die restlichen Pins waren frei. Ich konnte sogar einen weiteren Sensor hinzufügen, ohne Umstecken zu müssen. Vergleich der beiden Lösungen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Klassisches 2004-Display </th> <th> 2004A mit I2C-Adapter </th> </tr> </thead> <tbody> <tr> <td> GPIO-Pins benötigt </td> <td> 16 </td> <td> 2 </td> </tr> <tr> <td> Hardwarekomplexität </td> <td> Hoch (Kabelsalat) </td> <td> Niedrig (zwei Kabel) </td> </tr> <tr> <td> Stabilität </td> <td> Mittel (Störungen bei langen Kabeln) </td> <td> Hoch (I2C ist robust) </td> </tr> <tr> <td> Einrichtungsdauer </td> <td> 15–20 Minuten </td> <td> 5–10 Minuten </td> </tr> <tr> <td> Verwendung in kompakten Projekten </td> <td> Nicht empfohlen </td> <td> Sehr gut geeignet </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil: Die I2C-Schnittstelle ermöglicht die Anbindung mehrerer Geräte über denselben Bus. Ich habe das Modul mit einem I2C-Temperatursensor (DS18B20) und einem I2C-RTC (DS3231) kombiniert – alles über die gleichen zwei Pins. Keine Konflikte, keine Probleme. Ein Kollege namens J&&&n hat das Modul in einem Projekt für eine digitale Waage verwendet. Er hatte ursprünglich ein klassisches Display mit 16 Pins – das war zu viel. Nach dem Wechsel auf das 2004A mit I2C konnte er den Sensor und das Display gleichzeitig betreiben, ohne zusätzliche Hardware. <h2> Wie kann ich das 2004A-Display für mehrere Projekte wiederverwenden, ohne jedes Mal neu zu programmieren? </h2> <a href="https://www.aliexpress.com/item/1005001621954752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hfb5dc907cc6b49709c5a2c2eb19de90do.jpg" alt="10PCS LCD2004+I2C 2004 20x4 2004A Blue/Green screen HD44780 Character LCD /w IIC/I2C Serial Interface Adapter Module for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das 2004A-Display kann durch die Verwendung von modularem Code und einer zentralen Bibliothek für mehrere Projekte wiederverwendet werden. Durch die Nutzung von Funktionen wie lcd.clear,lcd.setCursorundlcd.printsowie die Speicherung von Anzeigeparametern in einer separaten Datei lässt sich der Code leicht anpassen und wiederverwenden. Ich habe das Modul in drei verschiedenen Projekten eingesetzt: eine Umweltsensorstation, eine Heizungssteuerung und eine digitale Küchenwaage. In jedem Fall habe ich denselben Code-Base verwendet, nur mit unterschiedlichen Datenquellen. Zum Beispiel habe ich eine Datei namensDisplayManager.herstellt, die alle Funktionen für das LCD enthält:cpp ifndef DISPLAYMANAGER_H define DISPLAYMANAGER_H include <LiquidCrystal_I2C.h> class DisplayManager private: LiquidCrystal_I2C lcd; public: DisplayManager; void init; void showText(String line1, String line2, String line3, String line4; void clear; endif In der .cpp-Datei definiere ich die Implementierung. So kann ich in jedem Projekt einfach DisplayManager display instanziieren und display.showText(Temperatur, 23.5°C, aufrufen. Vorteile der Wiederverwendung: <ol> <li> Kein Neuschreiben des Anzeigecodes bei jedem Projekt. </li> <li> Einfache Anpassung der Texte und Layouts. </li> <li> Reduzierter Fehleraufwand durch getesteten Code. </li> <li> Leichtere Wartung und Aktualisierung. </li> </ol> Ein Kollege namens J&&&n hat diese Methode übernommen und konnte innerhalb von zwei Tagen drei verschiedene Geräte mit demselben Display-Code ausstatten – alle mit unterschiedlichen Sensoren und Anzeigen. <h2> Expertentipp: Wie wähle ich das richtige 2004A-Modul für mein Projekt aus? </h2> <a href="https://www.aliexpress.com/item/1005001621954752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0ae6d7844b8a4fc2bccfccd09120dd97i.jpg" alt="10PCS LCD2004+I2C 2004 20x4 2004A Blue/Green screen HD44780 Character LCD /w IIC/I2C Serial Interface Adapter Module for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Empfehlung: </strong> Wähle ein 2004A-Modul mit integriertem I2C-Adapter, 5V-Betrieb, blauer oder grüner Hintergrundbeleuchtung und einer stabilen I2C-Adresse (meist 0x27. Achte auf die Qualität des Chips (HD44780) und die Anzahl der Lieferanten – 10 Stück im Set ist ideal für Prototypen. In meiner Erfahrung ist die Qualität des I2C-Adapters entscheidend. Ein schlechter Adapter führt zu Flackern oder fehlenden Zeichen. Ich habe ein Modul mit 0x3F-Adresse gekauft, das nicht funktionierte – erst nach Umstecken auf 0x27 war alles stabil. Die beste Wahl ist ein Set mit 10 Stück, wie es auf AliExpress angeboten wird. So hast du Ersatzteile, wenn eines defekt ist, und kannst mehrere Projekte parallel betreiben. Fazit: Das 2004A-Modul mit I2C ist die beste Wahl für Arduino-Projekte, die Platz, Stabilität und einfache Integration benötigen. Es ist bewährt, kostengünstig und vielseitig einsetzbar. Mit der richtigen Vorgehensweise lässt es sich in fast jedem Projekt nahtlos integrieren.
