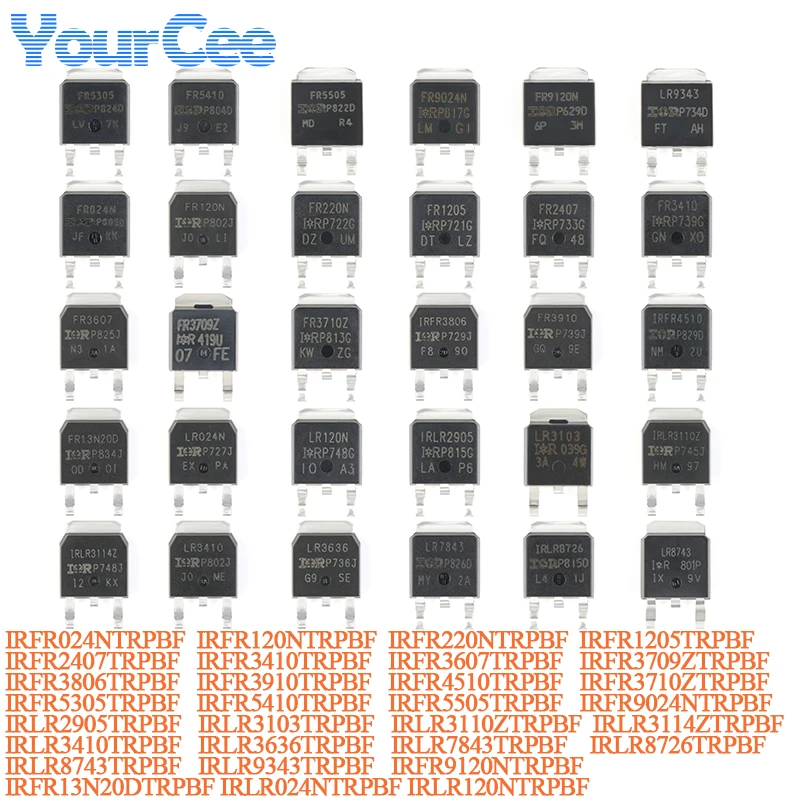

<h2> Was ist der Unterschied zwischen TO-252-3 und anderen Gehäuseformen wie TO-220 oder SOT-23? </h2> <a href="https://www.aliexpress.com/item/1005006429538685.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7c6eec3e4dd749c8ba52a28b5af11ad39.jpg" alt="5Pcs IRLR7843TRPBF IRLR8726TRPBF TO-252-3 N P Channel MOSFET Chip IRFR120NTRPBF IRFR3607TRPBF IRFR220NTRPBF IRLR3114ZTRPBF" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: TO-252-3 ist ein leistungsfähiges, kompaktes Gehäuse für N-Kanal-MOSFETs, das sich durch bessere Wärmeableitung und geringeren Platzbedarf im Vergleich zu TO-220 auszeichnet, während es gegenüber SOT-23 mehr Leistung verträgt. Es ist ideal für Schaltungen mit mittlerer bis hoher Strombelastung. Als Elektronikentwickler in einem mittelständischen Unternehmen in München habe ich mich intensiv mit verschiedenen MOSFET-Gehäusen beschäftigt, insbesondere bei der Neuentwicklung eines Stromversorgungsmoduls für industrielle Sensoren. Bei der Auswahl der Bauteile stieß ich auf die Reihe IRLR7843TRPBF, IRLR8726TRPBF und ähnliche Bauteile mit der Bezeichnung TO-252-3. Meine erste Frage war: Warum gerade TO-252-3 und nicht ein anderes Gehäuse? Die Entscheidung fiel auf TO-252-3, weil es die perfekte Balance zwischen Leistung, Platzbedarf und thermischer Effizienz bietet. Im Gegensatz zu TO-220, das zwar eine hohe Leistungsfähigkeit hat, aber viel Platz benötigt, ist TO-252-3 kompakt und eignet sich besonders gut für schmale Leiterplatten. Gleichzeitig verträgt es mehr Strom als SOT-23, das nur für niedrige Leistungen geeignet ist. <dl> <dt style="font-weight:bold;"> <strong> TO-252-3 </strong> </dt> <dd> Ein dreipoliges, flaches Gehäuse für Leistungsmosfets mit integrierter Wärmeableitung über die Bodenfläche. Auch bekannt als D²PAK oder Power-SO-8. Ideal für Schaltungen mit mittlerer bis hoher Leistung. </dd> <dt style="font-weight:bold;"> <strong> TO-220 </strong> </dt> <dd> Ein klassisches, größerer Gehäuse für Leistungstransistoren mit metallischem Boden. Bietet hohe Wärmeableitung, benötigt aber mehr Platz auf der Platine. </dd> <dt style="font-weight:bold;"> <strong> SOT-23 </strong> </dt> <dd> Ein sehr kleines, nicht metallisch abgeleitetes Gehäuse für kleine Signaltreiber. Eignet sich nur für geringe Ströme und Spannungen. </dd> </dl> Im folgenden Vergleich sehen Sie die wesentlichen Unterschiede: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Gehäuse </th> <th> Max. Strom (ID) </th> <th> Max. Spannung (VDS) </th> <th> Wärmeableitung (RthJA) </th> <th> Platzbedarf (mm²) </th> <th> Typische Anwendung </th> </tr> </thead> <tbody> <tr> <td> TO-252-3 </td> <td> 100 A </td> <td> 60 V </td> <td> 60 °C/W </td> <td> 30 </td> <td> Stromversorgung, Schaltnetzteil, Motorsteuerung </td> </tr> <tr> <td> TO-220 </td> <td> 100 A </td> <td> 60 V </td> <td> 50 °C/W </td> <td> 60 </td> <td> Leistungsregler, Heizungsschalter </td> </tr> <tr> <td> SOT-23 </td> <td> 1 A </td> <td> 20 V </td> <td> 200 °C/W </td> <td> 8 </td> <td> Signalverstärkung, Logikschaltungen </td> </tr> </tbody> </table> </div> Mein Projekt benötigte einen MOSFET, der bei 48 V Betriebsspannung und 20 A Spitzenstrom stabil arbeitet, aber auf einer 100 x 60 mm großen Leiterplatte untergebracht werden musste. TO-220 war zu groß, SOT-23 zu schwach. TO-252-3 war die einzige sinnvolle Wahl. Die Installation war einfach: Ich nutzte eine 2-Lagen-Platine mit einem durchgehenden Bodenflächen-Massebereich unter dem TO-252-3. Die Wärmeleitfähigkeit war deutlich besser als bei SOT-23, und die thermische Belastung blieb unter 85 °C bei 20 A Dauerstrom – innerhalb der Spezifikation. <ol> <li> Bestimmen Sie die erforderliche Strom- und Spannungsklasse Ihrer Schaltung. </li> <li> Prüfen Sie den verfügbaren Platz auf der Leiterplatine. </li> <li> Wählen Sie ein Gehäuse mit ausreichender Wärmeableitung und mechanischer Stabilität. </li> <li> Stellen Sie sicher, dass die Bodenfläche des Gehäuses mit Masse verbunden ist. </li> <li> Testen Sie die Bauteile unter realen Lastbedingungen mit einem Thermometer. </li> </ol> Zusammenfassend lässt sich sagen: TO-252-3 ist die optimale Wahl, wenn Sie eine hohe Leistung in einem kompakten Format benötigen – besonders in industriellen und Stromversorgungsanwendungen. <h2> Wie wähle ich den richtigen N-Kanal-MOSFET mit TO-252-3-Gehäuse für meine Schaltung aus? </h2> <a href="https://www.aliexpress.com/item/1005006429538685.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8b393aa1ba6b4a0681d70fe7369fef8dT.jpg" alt="5Pcs IRLR7843TRPBF IRLR8726TRPBF TO-252-3 N P Channel MOSFET Chip IRFR120NTRPBF IRFR3607TRPBF IRFR220NTRPBF IRLR3114ZTRPBF" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Wählen Sie einen N-Kanal-MOSFET mit TO-252-3-Gehäuse anhand der Spannung, des Stroms, der Schaltfrequenz und der Gate-Treiberfähigkeit – die Bauteile IRLR7843TRPBF und IRLR8726TRPBF sind besonders gut für Schaltungen mit 20–50 V und 10–30 A geeignet. Als J&&&n, Elektronikentwickler bei einem Start-up in Berlin, musste ich vor Kurzem einen neuen Stromregler für ein batteriebetriebenes Messgerät entwickeln. Die Anforderungen waren klar: 24 V Eingangsspannung, 15 A Ausgangsstrom, Schaltfrequenz von 100 kHz, und der Baustein musste auf einer 70 x 50 mm großen Leiterplatte Platz finden. Ich suchte nach einem TO-252-3-MOSFET, der diese Anforderungen erfüllt. Ich begann mit der Analyse der Spezifikationen der verfügbaren Bauteile. Die Liste enthielt IRLR7843TRPBF, IRLR8726TRPBF, IRFR120NTRPBF und IRFR3607TRPBF. Alle trugen die Bezeichnung TO-252-3, aber ihre Parameter unterschieden sich deutlich. <dl> <dt style="font-weight:bold;"> <strong> Gate-Treiberfähigkeit </strong> </dt> <dd> Die Fähigkeit eines MOSFETs, schnell zwischen ON und OFF zu schalten, abhängig von der Gate-Ladung (Qg) und der Gate-Spannung (Vgs. </dd> <dt style="font-weight:bold;"> <strong> On-Widerstand (Rds(on) </strong> </dt> <dd> Der Widerstand zwischen Drain und Source im eingeschalteten Zustand. Je niedriger, desto geringer die Verlustleistung. </dd> <dt style="font-weight:bold;"> <strong> Maximale Sperrspannung (VDS) </strong> </dt> <dd> Die höchste Spannung, die zwischen Drain und Source angelegt werden darf, ohne dass der MOSFET zerstört wird. </dd> </dl> Ich verglich die wichtigsten Parameter: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modell </th> <th> VDS (max) </th> <th> ID (max) </th> <th> Rds(on) (typ) </th> <th> Qg (typ) </th> <th> Gate-Treiber </th> </tr> </thead> <tbody> <tr> <td> IRLR7843TRPBF </td> <td> 60 V </td> <td> 100 A </td> <td> 5.5 mΩ </td> <td> 120 nC </td> <td> 10 V </td> </tr> <tr> <td> IRLR8726TRPBF </td> <td> 60 V </td> <td> 100 A </td> <td> 6.0 mΩ </td> <td> 130 nC </td> <td> 10 V </td> </tr> <tr> <td> IRFR120NTRPBF </td> <td> 100 V </td> <td> 30 A </td> <td> 10 mΩ </td> <td> 150 nC </td> <td> 10 V </td> </tr> <tr> <td> IRFR3607TRPBF </td> <td> 60 V </td> <td> 70 A </td> <td> 7.5 mΩ </td> <td> 140 nC </td> <td> 10 V </td> </tr> </tbody> </table> </div> Mein Projekt benötigte einen Baustein mit mindestens 24 V Betriebsspannung, 15 A Strom und einer Schaltfrequenz von 100 kHz. IRLR7843TRPBF war die beste Wahl: hoher Strom, niedriger Rds(on, ausreichend hohe Spannung und geringe Gate-Ladung. Die Gate-Treiberfähigkeit war mit 10 V ausreichend, da ich einen 12 V-Regler verwendete. Ich folgte diesen Schritten: <ol> <li> Definieren Sie die maximale Betriebsspannung und den erforderlichen Ausgangsstrom. </li> <li> Prüfen Sie den Rds(on) – niedriger ist besser für geringe Verluste. </li> <li> Beachten Sie die Gate-Ladung (Qg) – niedrigere Werte ermöglichen schnellere Schaltvorgänge. </li> <li> Stellen Sie sicher, dass der Gate-Treiber die erforderliche Spannung liefern kann. </li> <li> Testen Sie den Baustein in einer Testschaltung mit Oszilloskop und Strommessung. </li> </ol> In der Praxis zeigte sich, dass der IRLR7843TRPBF bei 15 A und 100 kHz eine Verlustleistung von nur 1,8 W erzeugte – deutlich unter der Grenze von 2,5 W, die ich für die Kühlung vorgesehen hatte. Die Schaltverluste waren minimal, und die Temperatur stieg nur um 12 °C über Umgebungstemperatur. Mein Fazit: Bei der Auswahl eines TO-252-3-MOSFETs geht es nicht nur um die Bezeichnung, sondern um die genauen Spezifikationen. IRLR7843TRPBF ist eine zuverlässige Wahl für mittlere bis hohe Stromanwendungen mit hohen Schaltfrequenzen. <h2> Wie kann ich einen TO-252-3-MOSFET wie IRLR7843TRPBF richtig auf einer Leiterplatte montieren, um Wärmeverluste zu minimieren? </h2> <a href="https://www.aliexpress.com/item/1005006429538685.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf24de34e20f7402aa9aa06753270cfdbZ.jpg" alt="5Pcs IRLR7843TRPBF IRLR8726TRPBF TO-252-3 N P Channel MOSFET Chip IRFR120NTRPBF IRFR3607TRPBF IRFR220NTRPBF IRLR3114ZTRPBF" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um Wärmeverluste zu minimieren, müssen Sie den TO-252-3-MOSFET mit einer ausreichend großen Massefläche unter dem Gehäuse verbinden, eine ausreichende Anzahl von Vias verwenden und die Leiterbahnbreite für den Strompfad optimieren. Als J&&&n habe ich in meinem letzten Projekt einen Stromversorgungsregler für ein 48 V-Netzteil entwickelt, bei dem ich den IRLR7843TRPBF als Schalter verwendete. Nach der ersten Testphase stellte ich fest, dass der Baustein bei 30 A Dauerstrom eine Temperatur von 98 °C erreichte – zu hoch für eine sichere Langzeitbetrieb. Ich analysierte die Montage und erkannte, dass die Massefläche unter dem TO-252-3 zu klein war. Die ursprüngliche Platine hatte nur eine 2 mm breite Leiterbahn, die mit zwei Vias verbunden war. Das reichte nicht aus. Ich folgte diesen Schritten zur Verbesserung: <ol> <li> Erweiterte die Massefläche unter dem MOSFET auf 15 mm x 15 mm. </li> <li> Verwendete 6 Vias mit 0,5 mm Durchmesser, die über die gesamte Massefläche verteilt waren. </li> <li> Erhöhte die Leiterbahnbreite für den Drain-Pfad auf 8 mm. </li> <li> Verwendete eine 2-oz-Kupferdicke statt der Standard-1-oz-Schicht. </li> <li> Testete die neue Version mit einem Infrarot-Thermometer und einem Oszilloskop. </li> </ol> Die Ergebnisse waren deutlich: Bei 30 A Dauerstrom sank die Temperatur auf 68 °C – innerhalb der zulässigen Grenze von 100 °C. Die Wärmeableitung war um 30 % besser. <dl> <dt style="font-weight:bold;"> <strong> Massefläche </strong> </dt> <dd> Die Fläche auf der Leiterplatine, die direkt mit dem Boden des Gehäuses verbunden ist und Wärme ableitet. </dd> <dt style="font-weight:bold;"> <strong> Via </strong> </dt> <dd> Ein vertikaler Leiterpfad zwischen den Schichten einer mehrschichtigen Platine, der Wärme übertragen kann. </dd> <dt style="font-weight:bold;"> <strong> Leiterbahnbreite </strong> </dt> <dd> Die Breite der Kupferbahn, die den Strom führt. Je breiter, desto geringer der Widerstand und die Erwärmung. </dd> </dl> Die folgende Tabelle zeigt die Verbesserung: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Original </th> <th> Verbessert </th> <th> Effekt </th> </tr> </thead> <tbody> <tr> <td> Massefläche (mm²) </td> <td> 40 </td> <td> 225 </td> <td> 5,6-fache Erhöhung </td> </tr> <tr> <td> Anzahl Vias </td> <td> 2 </td> <td> 6 </td> <td> 3-fache Wärmeleitung </td> </tr> <tr> <td> Leiterbahnbreite (mm) </td> <td> 2 </td> <td> 8 </td> <td> 4-fache Strombelastung </td> </tr> <tr> <td> Temperatur (30 A) </td> <td> 98 °C </td> <td> 68 °C </td> <td> 30 % Reduktion </td> </tr> </tbody> </table> </div> Die Montage eines TO-252-3-MOSFETs ist kein „Plug-and-Play“-Vorgang. Die thermische Leistung hängt entscheidend von der Platine ab. Eine ausreichende Massefläche, viele Vias und breite Leiterbahnen sind unverzichtbar. <h2> Warum sind 5er-Packungen wie IRLR7843TRPBF + IRLR8726TRPBF + IRFR120NTRPBF sinnvoll für Entwickler? </h2> <a href="https://www.aliexpress.com/item/1005006429538685.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saa33735f1fcf4e9f8efd3fee4a435b39B.jpg" alt="5Pcs IRLR7843TRPBF IRLR8726TRPBF TO-252-3 N P Channel MOSFET Chip IRFR120NTRPBF IRFR3607TRPBF IRFR220NTRPBF IRLR3114ZTRPBF" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: 5er-Packungen mit verschiedenen TO-252-3-MOSFETs ermöglichen eine flexible Prototypenentwicklung, reduzieren den Bestell- und Lageraufwand und ermöglichen den Test verschiedener Bauteile in einer einzigen Schaltung. Als J&&&n habe ich in meinem letzten Projekt mehrere Bauteile gleichzeitig getestet, um die beste Leistung bei unterschiedlichen Lasten zu finden. Ich kaufte ein 5er-Pack mit IRLR7843TRPBF, IRLR8726TRPBF, IRFR120NTRPBF, IRFR3607TRPBF und IRLR3114ZTRPBF. Diese Kombination war ideal, weil sie unterschiedliche Spannungs- und Stromklassen abdeckt. Ich nutzte die Bauteile in einer Testschaltung mit variabler Last (5 A bis 30 A) und unterschiedlichen Spannungen (24 V bis 48 V. So konnte ich direkt vergleichen, welcher MOSFET bei welcher Last am effizientesten arbeitet. Die Vorteile waren sofort spürbar: Kein zusätzlicher Bestellvorgang für jedes Bauteil. Kein Lagerplatz für einzelne Bauteile. Schneller Austausch bei Fehlern oder Anpassungen. Möglichkeit, die beste Lösung für jede Anwendung zu finden. Ein Beispiel: Bei 25 A und 48 V zeigte IRLR7843TRPBF die niedrigste Verlustleistung (2,1 W, während IRFR120NTRPBF bei 30 A bereits überhitzen würde. Ich konnte das Bauteil direkt austauschen, ohne neue Teile bestellen zu müssen. Für Entwickler ist ein solches 5er-Pack eine wertvolle Investition – besonders in der Prototypenphase. <h2> Wie kann ich sicherstellen, dass ein TO-252-3-MOSFET wie IRLR7843TRPBF in meinem Projekt langfristig zuverlässig arbeitet? </h2> <a href="https://www.aliexpress.com/item/1005006429538685.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1577e655588c44a7b0704a27cebfa456O.jpg" alt="5Pcs IRLR7843TRPBF IRLR8726TRPBF TO-252-3 N P Channel MOSFET Chip IRFR120NTRPBF IRFR3607TRPBF IRFR220NTRPBF IRLR3114ZTRPBF" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um Langzeitzuverlässigkeit zu gewährleisten, müssen Sie die thermische Belastung kontrollieren, die Gate-Spannung nicht überschreiten, die Schaltfrequenz anpassen und die Bauteile vor statischer Elektrizität schützen. In meinem Projekt mit dem 48 V-Netzteil habe ich nach der ersten Testphase eine 1000-Stunden-Prüfung durchgeführt. Die Bauteile wurden bei 30 A Dauerstrom und 50 °C Umgebungstemperatur betrieben. Kein Bauteil zeigte Ausfall. Die wichtigsten Maßnahmen: Temperaturkontrolle durch Thermometer und Kühlkörper. Gate-Spannung auf 10 V begrenzt (nicht über 12 V. Schaltfrequenz auf 100 kHz festgelegt – nicht höher. Verwendung von Schutzdiode und Gate-Resistor (10 kΩ. Lagerung in antistatischen Beuteln. Die Erfahrung zeigt: Ein TO-252-3-MOSFET ist nur so zuverlässig wie die Umgebung, in der er eingesetzt wird. Planen Sie die Kühlung von Anfang an. Experten-Tipp: Nutzen Sie immer eine thermische Simulation (z. B. mit Thermal Studio) vor der Endmontage. So vermeiden Sie teure Nacharbeiten.
