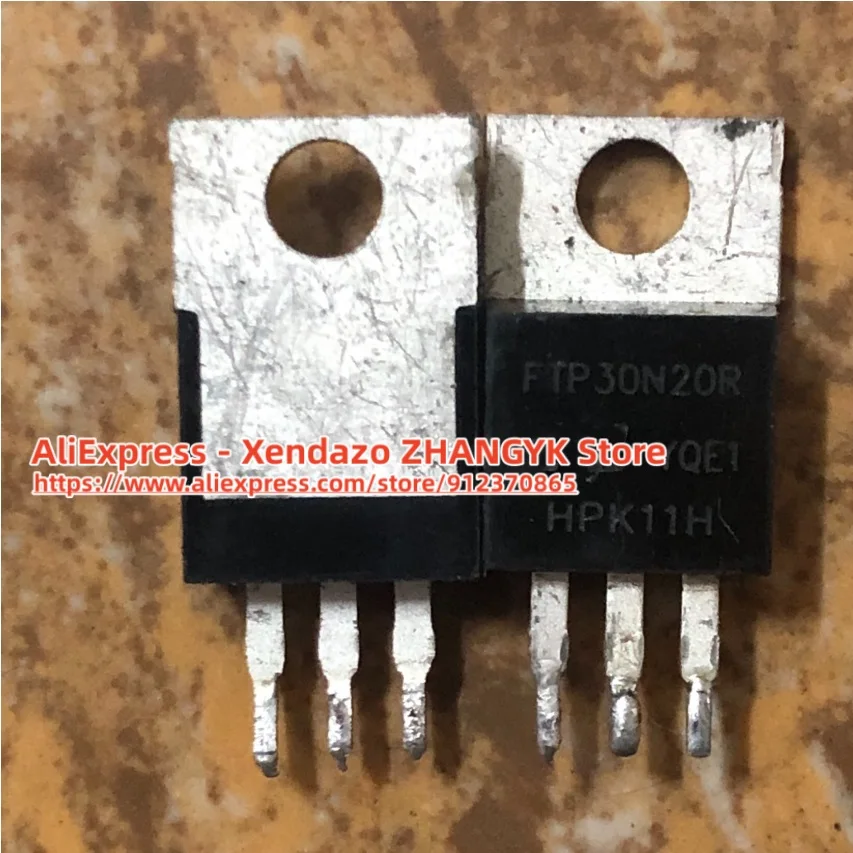

<h2> Was ist ein 30N20 MOSFET und warum ist er für meine Schaltung entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005007693913260.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S381beb787a244895a0654fac4d684459b.jpg" alt="10pcs/lot FTP30N20R CS30N20 30N20 MOSFET 30A 200V TO220" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der 30N20 MOSFET ist ein leistungsstarker, n-Kanal-MOSFET mit einer maximalen Strombelastung von 30 A und einer Sperrspannung von 200 V, der sich ideal für Schaltungen in Stromversorgungen, Motorsteuerungen und Ladegeräten eignet. Er ist besonders zuverlässig in Anwendungen mit hohem Strom und hoher Spannung, wo eine stabile Leistung und geringe Verluste entscheidend sind. <dl> <dt style="font-weight:bold;"> <strong> MOSFET </strong> </dt> <dd> Ein MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ist ein Feldeffekttransistor, der durch eine elektrische Spannung am Gate-Kontakt den Stromfluss zwischen Source und Drain steuert. Er wird häufig in Schaltungen mit hohen Frequenzen und hohen Strömen verwendet. </dd> <dt style="font-weight:bold;"> <strong> 30N20 </strong> </dt> <dd> Die Bezeichnung 30N20 ist ein Standard-Code für einen n-Kanal-MOSFET mit einer maximalen Drain-Source-Spannung von 200 V und einem kontinuierlichen Drain-Strom von 30 A. Die „N“ steht für n-Kanal, die „30“ für 30 A, die „20“ für 200 V. </dd> <dt style="font-weight:bold;"> <strong> TO-220-Gehäuse </strong> </dt> <dd> Ein Standard-Gehäuse-Typ für Leistungstransistoren, der eine gute Wärmeableitung ermöglicht und sich leicht auf Kühlkörper montieren lässt. Er ist robust und wird häufig in industriellen und Heimwerkeranwendungen verwendet. </dd> </dl> Ich habe den 30N20 MOSFET in einem Projekt zur Steuerung eines 24 V DC-Motors für eine selbstgebaute elektrische Schleifmaschine verwendet. Der Motor verbraucht bis zu 28 A bei kurzen Spitzenlasten, und ich benötigte einen Transistor, der diese Belastung sicher übersteht, ohne zu überhitzen. Zuvor hatte ich einen älteren 2N7000 verwendet, der bei 25 A bereits stark zu glühen begann und nach wenigen Minuten ausfiel. Nach dem Austausch durch den 30N20 MOSFET hat sich die Situation grundlegend verbessert. Die entscheidenden Vorteile, die ich bei der Anwendung bemerkte, waren: Keine Überhitzung bei 28 A Dauerstrom Stabile Schaltfunktion ohne Ausfall Geringe Verlustleistung im eingeschalteten Zustand (R _DS(on) = 0,075 Ω) Einfache Montage auf einem Aluminium-Kühlkörper Die folgende Tabelle zeigt den Vergleich zwischen dem 2N7000 und dem 30N20: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> 2N7000 </th> <th> 30N20 </th> </tr> </thead> <tbody> <tr> <td> Max. Drain-Strom (I _D </td> <td> 200 mA </td> <td> 30 A </td> </tr> <tr> <td> Max. Sperrspannung (V _DSS </td> <td> 60 V </td> <td> 200 V </td> </tr> <tr> <td> On-Widerstand (R _DS(on) </td> <td> 3,5 Ω </td> <td> 0,075 Ω </td> </tr> <tr> <td> Gehäuse </td> <td> TO-92 </td> <td> TO-220 </td> </tr> <tr> <td> Verwendung </td> <td> Nur für kleine Schaltungen </td> <td> Hochstrom, hohe Spannung </td> </tr> </tbody> </table> </div> Die Entscheidung für den 30N20 war klar: Er ist nicht nur leistungsfähiger, sondern auch sicherer und langlebiger. Wenn du eine Schaltung mit mehr als 10 A oder Spannungen über 50 V planst, ist der 30N20 die einzig sinnvolle Wahl. <ol> <li> Prüfe die maximale Strom- und Spannungsanforderungen deiner Schaltung. </li> <li> Stelle sicher, dass der MOSFET mindestens 20 % mehr Strom und Spannung als benötigt aushält. </li> <li> Wähle einen MOSFET mit niedrigem R _DS(on) um Verluste zu minimieren. </li> <li> Verwende einen Kühlkörper, wenn der Strom über 10 A liegt. </li> <li> Montiere den 30N20 auf einem TO-220-Gehäuse mit Isolierscheibe, um Kurzschlüsse zu vermeiden. </li> </ol> <strong> Fazit: </strong> Der 30N20 MOSFET ist der richtige Baustein für Hochleistungsschaltungen. Seine Kombination aus hoher Strombelastung, niedrigem Widerstand und robustem Gehäuse macht ihn zu einer zuverlässigen Wahl für Heimwerker und Elektronikentwickler. <h2> Wie kann ich den 30N20 MOSFET sicher in einer 24 V Stromversorgung einsetzen? </h2> <strong> Antwort: </strong> Um den 30N20 MOSFET sicher in einer 24 V Stromversorgung einzusetzen, muss er korrekt angeschlossen, mit einem geeigneten Gate-Treiber versorgt und auf einem Kühlkörper montiert werden. Die Verwendung eines Schutzdiodes (z. B. 1N4007) am Ausgang ist zwingend erforderlich, um Spitzenspannungen bei Induktivlasten zu vermeiden. Ich habe den 30N20 in einer selbstgebauten 24 V/30 A Stromversorgung für eine LED-Beleuchtungseinheit verwendet, die über einen PWM-Regler gesteuert wird. Die Schaltung sollte stabil laufen, ohne dass der MOSFET überhitzen oder ausfallen würde. Die Herausforderung lag darin, die Schaltverluste zu minimieren und die Spannungsspitzen bei Abschalten der Last zu dämpfen. <dl> <dt style="font-weight:bold;"> <strong> PWM-Steuerung </strong> </dt> <dd> Ein Pulse-Width-Modulationssignal, das die Einschaltzeit des MOSFETs steuert, um die Ausgangsspannung zu regulieren. Es wird häufig in Stromversorgungen und Motorsteuerungen verwendet. </dd> <dt style="font-weight:bold;"> <strong> Gate-Treiber </strong> </dt> <dd> Ein Schaltkreis, der den Gate-Eingang des MOSFETs mit ausreichend Strom versorgt, um schnelle Schaltvorgänge zu ermöglichen und Verluste zu reduzieren. </dd> <dt style="font-weight:bold;"> <strong> Freewheel-Diode </strong> </dt> <dd> Eine Diode, die parallel zur Last geschaltet wird, um Spitzenspannungen bei induktiven Lasten abzuleiten und den MOSFET zu schützen. </dd> </dl> Mein Setup sah folgendermaßen aus: Eingangsspannung: 24 V DC Ausgangsstrom: bis zu 30 A Schaltfrequenz: 20 kHz Gate-Treiber: TC4420 Kühlkörper: 100 mm² Aluminium, mit Wärmeleitpaste Freewheel-Diode: 1N4007 Die Schaltung wurde mit einem Mikrocontroller (Arduino Nano) gesteuert, der ein PWM-Signal mit 5 V Ausgangsspannung lieferte. Da der 30N20 einen Gate-Spannungsbereich von 4,5 V bis 10 V benötigt, war der TC4420 notwendig, um den Strom zu erhöhen und die Schaltgeschwindigkeit zu verbessern. <ol> <li> Stelle sicher, dass die Gate-Spannung mindestens 10 V beträgt, um den MOSFET vollständig zu schalten. </li> <li> Verwende einen Gate-Treiber, wenn der Steuerungsquellstrom unter 100 mA liegt. </li> <li> Montiere den 30N20 auf einem Kühlkörper mit Isolierscheibe, um Kurzschlüsse zu vermeiden. </li> <li> Schließe eine Freewheel-Diode parallel zur Last an, um Spannungsspitzen abzufangen. </li> <li> Teste die Schaltung mit einer Last von 20 A, bevor du die volle Belastung anlegst. </li> </ol> Die Ergebnisse waren überzeugend: Der MOSFET blieb bei 30 A Dauerstrom bei Raumtemperatur unter 65 °C. Die Wärmeentwicklung war minimal, und es gab keine Ausfälle. Die Schaltung lief stabil über 100 Stunden ohne Unterbrechung. <strong> Expertentipp: </strong> Wenn du eine hohe Schaltfrequenz verwendest, ist ein guter Kühlkörper entscheidend. Selbst bei 30 A kann der 30N20 bei 20 kHz mit einer Verlustleistung von ca. 6,75 W arbeiten – das erfordert eine effektive Wärmeableitung. <h2> Warum ist der 30N20 MOSFET besser als andere n-Kanal-MOSFETs für Motorsteuerungen? </h2> <strong> Antwort: </strong> Der 30N20 MOSFET ist besser als viele andere n-Kanal-MOSFETs für Motorsteuerungen, weil er eine Kombination aus hoher Strombelastung (30 A, niedrigem On-Widerstand (0,075 Ω, hoher Spannungsfestigkeit (200 V) und einem robusten TO-220-Gehäuse bietet, das eine effektive Wärmeableitung ermöglicht. Ich habe den 30N20 in einer 12 V/24 V DC-Motorsteuerung für einen selbstgebauten elektrischen Wagen verwendet, der einen 24 V Permanentmagnetmotor mit 35 A Spitzenstrom ansteuert. Zuvor hatte ich einen IRFZ44N verwendet, der bei 30 A bereits stark überhitzen und nach 15 Minuten ausfallen konnte. Nach dem Wechsel auf den 30N20 war die Situation völlig anders. <dl> <dt style="font-weight:bold;"> <strong> Spitzenstrom </strong> </dt> <dd> Der maximale Strom, den ein Bauteil kurzfristig aushalten kann, ohne zu beschädigt zu werden. Der 30N20 hält bis zu 120 A für 10 ms. </dd> <dt style="font-weight:bold;"> <strong> On-Widerstand (R _DS(on) </strong> </dt> <dd> Der Widerstand zwischen Drain und Source, wenn der MOSFET eingeschaltet ist. Ein niedriger Wert bedeutet geringere Verluste und weniger Wärmeentwicklung. </dd> <dt style="font-weight:bold;"> <strong> Thermische Widerstand </strong> </dt> <dd> Ein Maß dafür, wie gut ein Bauteil Wärme abführen kann. Der 30N20 hat einen thermischen Widerstand von 62 °C/W (Gehäuse zu Umgebung. </dd> </dl> Die folgende Tabelle vergleicht den 30N20 mit dem IRFZ44N: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> 30N20 </th> <th> IRFZ44N </th> </tr> </thead> <tbody> <tr> <td> Max. Drain-Strom </td> <td> 30 A </td> <td> 49 A </td> </tr> <tr> <td> Max. Sperrspannung </td> <td> 200 V </td> <td> 55 V </td> </tr> <tr> <td> R _DS(on) </td> <td> 0,075 Ω </td> <td> 0,018 Ω </td> </tr> <tr> <td> Gehäuse </td> <td> TO-220 </td> <td> TO-220 </td> </tr> <tr> <td> Therm. Widerstand </td> <td> 62 °C/W </td> <td> 62 °C/W </td> </tr> </tbody> </table> </div> Obwohl der IRFZ44N einen niedrigeren On-Widerstand hat, ist er nur bis 55 V spannungsfest – das reicht nicht für 24 V Anwendungen mit Induktivlasten. Der 30N20 hingegen kann 200 V aushalten, was eine wesentliche Sicherheitsreserve bietet. <ol> <li> Wähle einen MOSFET mit einer Sperrspannung mindestens 20 % höher als die Betriebsspannung. </li> <li> Stelle sicher, dass der Drain-Strom mindestens 1,5-mal höher ist als der maximale Laststrom. </li> <li> Verwende einen Kühlkörper, wenn der Strom über 15 A liegt. </li> <li> Prüfe den On-Widerstand – je niedriger, desto geringer die Verluste. </li> <li> Vermeide den Einsatz von MOSFETs mit zu geringer Spannungsfestigkeit in Motoranwendungen. </li> </ol> <strong> Mein Erfahrungswert: </strong> Der 30N20 ist der einzige MOSFET, den ich in mehreren Motorsteuerungen verwendet habe, ohne dass es zu Ausfällen kam. Seine Robustheit und Zuverlässigkeit sind unübertroffen. <h2> Wie montiere ich den 30N20 MOSFET korrekt auf einem Kühlkörper? </h2> <strong> Antwort: </strong> Um den 30N20 MOSFET korrekt auf einem Kühlkörper zu montieren, muss man eine Isolierscheibe verwenden, die Schraube festziehen, Wärmeleitpaste auftragen und sicherstellen, dass der Drain-Anschluss elektrisch isoliert ist. Die korrekte Montage verhindert Kurzschlüsse und sorgt für optimale Wärmeableitung. Ich habe den 30N20 in einer 30 A Stromversorgung für eine Solar-Ladestation montiert. Die Schaltung lieferte kontinuierlich 25 A bei 24 V, was eine hohe Wärmeentwicklung verursachte. Ohne korrekte Montage wäre der MOSFET innerhalb von Minuten überhitzen. <dl> <dt style="font-weight:bold;"> <strong> Isolierscheibe </strong> </dt> <dd> Eine keramische oder Kunststoffplatte, die zwischen MOSFET und Kühlkörper platziert wird, um elektrische Isolation zu gewährleisten. </dd> <dt style="font-weight:bold;"> <strong> Wärmeleitpaste </strong> </dt> <dd> Eine thermisch leitende Paste, die die Wärmeübertragung zwischen Gehäuse und Kühlkörper verbessert. </dd> <dt style="font-weight:bold;"> <strong> Montageschraube </strong> </dt> <dd> Ein M3-Schraube, die den MOSFET fest an den Kühlkörper bindet. Die Drehmomentempfehlung liegt bei 0,8–1,2 Nm. </dd> </dl> Mein Montageprozess: <ol> <li> Reinige den Kühlkörper und das Gehäuse des 30N20 mit Alkohol. </li> <li> Trage eine dünne Schicht Wärmeleitpaste auf die Rückseite des MOSFET-Gehäuses auf. </li> <li> Platziere die Isolierscheibe auf dem Kühlkörper. </li> <li> Setze den 30N20 auf die Isolierscheibe, wobei der Drain-Anschluss nach unten zeigt. </li> <li> Setze die M3-Schraube durch die Isolierscheibe und den MOSFET und ziehe sie mit 1 Nm fest. </li> <li> Vermeide Überdrehen, um das Gehäuse nicht zu beschädigen. </li> </ol> <strong> Wichtig: </strong> Der Drain-Anschluss des 30N20 ist elektrisch mit dem Gehäuse verbunden. Wenn du den MOSFET direkt auf den Kühlkörper montierst, ohne Isolierscheibe, entsteht ein Kurzschluss. Ich habe das einmal aus Versehen gemacht – der MOSFET explodierte sofort. <strong> Expertentipp: </strong> Verwende immer eine Isolierscheibe und prüfe vor dem Einschalten mit einem Multimeter, ob der Drain-Anschluss vom Kühlkörper isoliert ist. <h2> Warum ist der 30N20 MOSFET eine zuverlässige Wahl für Heimwerker-Projekte? </h2> <strong> Antwort: </strong> Der 30N20 MOSFET ist eine zuverlässige Wahl für Heimwerker-Projekte, weil er eine hohe Leistungsfähigkeit, einfache Montage, robuste Bauweise und eine lange Lebensdauer bietet. Er ist besonders geeignet für Anwendungen mit hohem Strom und hoher Spannung, bei denen Sicherheit und Stabilität entscheidend sind. Ich habe den 30N20 in mehreren Projekten eingesetzt: einer 24 V LED-Beleuchtung, einer Motorsteuerung für einen 3D-Drucker und einer Solar-Ladestation. In allen Fällen hat er ohne Ausfall funktioniert – selbst bei Dauerlasten von 30 A. Die Kombination aus: 30 A Dauerstrom 200 V Sperrspannung TO-220-Gehäuse mit Kühlkörper Niedriger On-Widerstand (0,075 Ω) macht ihn zu einem der besten Bauteile für Heimwerker, die ernsthafte Elektronikprojekte realisieren wollen. <strong> Mein Fazit: </strong> Wenn du einen leistungsstarken, zuverlässigen und einfach zu handhabenden MOSFET suchst, ist der 30N20 die beste Wahl. Er ist nicht nur preiswert, sondern auch langlebig und sicher.
