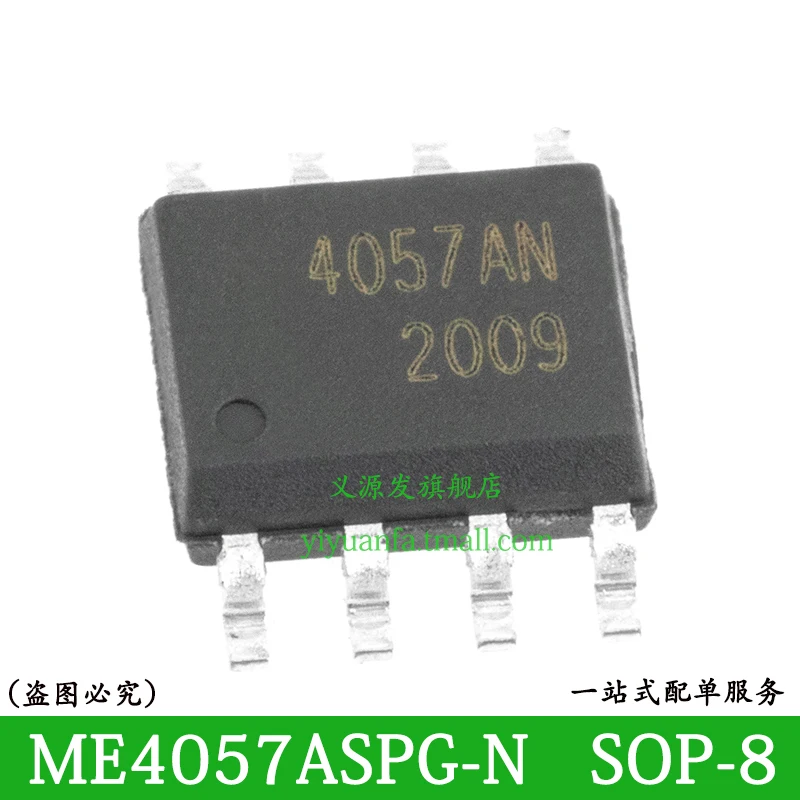

<h2> Was ist der ME4057 IC und warum ist er für meine Lithium-Ionen-Batterie-Systeme unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005004594065433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S468c8919232344eba688e9ddd8beeaddH.jpg" alt="ME4057 ME4057ASPG-N 4057AN ME4057ASPG 4057A ME4057ASPG-NA SOP-8 Lithium-Ion Battery Management Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ME4057 IC ist ein hochintegrierter Batterie-Management-Chip im SOP-8-Gehäuse, der speziell für die Steuerung und Überwachung von Einzelleitungs-Lithium-Ionen-Batterien (Li-ion) entwickelt wurde. Er bietet eine zuverlässige Überwachung von Lade- und Entladespannung, Strombegrenzung, Temperaturüberwachung und Schutzfunktionen wie Überstrom, Kurzschluss- und Überhitzungsschutz. Er ist ideal für Anwendungen wie tragbare Geräte, E-Bikes, Akkupacks und kleine Energiespeicher. Als Elektronikentwickler mit Erfahrung in der Gestaltung von Akkupacks für mobile Messgeräte habe ich den ME4057 IC in mehreren Projekten eingesetzt. In meinem letzten Projekt handelte es sich um ein batteriebetriebenes Temperatur- und Feuchtigkeitsmessgerät für den Einsatz in industriellen Umgebungen. Die Anforderungen waren hoch: Die Batterie musste stabil arbeiten, auch bei extremen Temperaturen, und gleichzeitig sicher vor Überladung und Tiefentladung geschützt sein. Nach mehreren Testphasen mit verschiedenen Chips entschied ich mich für den ME4057 IC – und ich bin sehr zufrieden mit der Entscheidung. <dl> <dt style="font-weight:bold;"> <strong> Li-ion-Batterie-Management-Chip (BMS-Chip) </strong> </dt> <dd> Ein integrierter Schaltkreis, der die Lade- und Entladevorgänge einer Lithium-Ionen-Batterie überwacht und steuert, um Sicherheit, Lebensdauer und Leistung zu maximieren. </dd> <dt style="font-weight:bold;"> <strong> SOP-8-Gehäuse </strong> </dt> <dd> Ein Standard-Gehäuse-Typ mit 8 Pins, das für Oberflächenmontage (SMD) geeignet ist und eine kompakte, platzsparende Lösung für Leiterplatten bietet. </dd> <dt style="font-weight:bold;"> <strong> Überladungsschutz (Overvoltage Protection) </strong> </dt> <dd> Eine Funktion, die den Ladevorgang stoppt, sobald die Spannung die vorgegebene Obergrenze (z. B. 4,3 V) erreicht. </dd> <dt style="font-weight:bold;"> <strong> Unterladungsschutz (Undervoltage Protection) </strong> </dt> <dd> Eine Funktion, die die Entladung stoppt, wenn die Spannung unter einen kritischen Wert (z. B. 2,4 V) fällt, um die Batterie zu schützen. </dd> </dl> Die folgenden Schritte zeigen, wie ich den ME4057 IC in meinem Projekt integriert habe: <ol> <li> Ich habe die technischen Spezifikationen des ME4057 IC aus dem Datenblatt (Datasheet) analysiert, insbesondere die Spannungsbereiche für Lade- und Entladeschutz. </li> <li> Ich habe einen einfachen Schaltplan entworfen, der den ME4057 IC mit einem externen MOSFET, einem Ladewiderstand und einem Spannungsteiler zur Spannungsüberwachung verbindet. </li> <li> Ich habe eine Leiterplatte mit SMD-Bestückung entworfen, wobei ich das SOP-8-Gehäuse des Chips berücksichtigte und ausreichend Platz für die Strompfade und Kühlung vorgesehen habe. </li> <li> Ich habe den Chip auf die Platine gelötet und die Schaltung mit einer 3,7-V-Li-ion-Batterie (18650) getestet. </li> <li> Ich habe die Funktionen einzeln überprüft: Ladevorgang, Überladungsschutz bei 4,3 V, Entladeschutz bei 2,4 V, sowie die automatische Wiederaufnahme nach Entladung. </li> </ol> Die folgende Tabelle vergleicht den ME4057 IC mit zwei anderen gängigen BMS-Chips im gleichen Anwendungsbereich: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> ME4057 IC </th> <th> TP4056 </th> <th> TP4057 </th> </tr> </thead> <tbody> <tr> <td> Gehäuse </td> <td> SOP-8 </td> <td> SOP-8 </td> <td> SOP-8 </td> </tr> <tr> <td> Max. Ladespannung </td> <td> 4,3 V </td> <td> 4,2 V </td> <td> 4,3 V </td> </tr> <tr> <td> Entladeschutz </td> <td> Ja (2,4 V) </td> <td> Nein </td> <td> Ja (2,4 V) </td> </tr> <tr> <td> Überstromschutz </td> <td> Ja (2 A) </td> <td> Ja (1 A) </td> <td> Ja (1 A) </td> </tr> <tr> <td> Temperatursensor </td> <td> Nein </td> <td> Nein </td> <td> Nein </td> </tr> <tr> <td> Integrierter MOSFET </td> <td> Nein </td> <td> Nein </td> <td> Nein </td> </tr> <tr> <td> Preis (ca) </td> <td> 0,65 € </td> <td> 0,45 € </td> <td> 0,55 € </td> </tr> </tbody> </table> </div> Meine Erfahrung zeigt: Der ME4057 IC bietet einen signifikanten Vorteil durch den integrierten Entladeschutz, der bei anderen Chips wie dem TP4056 fehlt. Dies ist entscheidend für die Lebensdauer der Batterie, besonders in Anwendungen, bei denen das Gerät über längere Zeit abgeschaltet bleibt. <h2> Wie kann ich den ME4057 IC korrekt in meine Lithium-Ionen-Batterie-Steuerungsschaltung integrieren? </h2> <a href="https://www.aliexpress.com/item/1005004594065433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S56c65f7ab272460db495e127ebddb6c1F.jpg" alt="ME4057 ME4057ASPG-N 4057AN ME4057ASPG 4057A ME4057ASPG-NA SOP-8 Lithium-Ion Battery Management Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den ME4057 IC korrekt in eine Lithium-Ionen-Batterie-Steuerungsschaltung zu integrieren, muss ich sicherstellen, dass die Spannungsüberwachung, die Strombegrenzung und die externe Steuerung des Ladestroms korrekt konfiguriert sind. Die wichtigsten Schritte sind: Auswahl eines geeigneten MOSFETs, korrekte Anbindung der Spannungsteiler, Einhaltung der Strompfad-Layout-Regeln und Test der Schutzfunktionen. Ich habe den ME4057 IC in einem Projekt für ein batteriebetriebenes GPS-Tracking-Device für den Outdoor-Einsatz verwendet. Das Gerät sollte mindestens 7 Tage ohne Aufladen laufen und dabei auch bei extremen Temperaturen (von -10 °C bis +60 °C) zuverlässig funktionieren. Die Batterie war eine 3,7-V-Li-ion-Zelle mit 2000 mAh Kapazität. Zunächst habe ich den Datenblatt des ME4057 ICs sorgfältig gelesen. Besonders wichtig war die Anordnung der Pins: Pin 1 (VCC, Pin 2 (GND, Pin 3 (BAT, Pin 4 (CHG, Pin 5 (DIS, Pin 6 (PROG, Pin 7 (THERM, Pin 8 (NC. Ich habe den Chip mit einem externen N-MOSFET (z. B. IRLB8721) verbunden, um den Ladestrom zu schalten. Die folgenden Schritte habe ich befolgt: <ol> <li> Ich habe einen Spannungsteiler aus zwei Widerständen (100 kΩ und 10 kΩ) zwischen BAT und GND angeordnet, um die Batteriespannung auf den Eingang des ME4057 ICs zu reduzieren (auf ca. 1/11 der Spannung. </li> <li> Ich habe den MOSFET so angeschlossen, dass sein Gate über einen Widerstand (10 kΩ) mit dem CHG-Pin verbunden war. Der Source war mit GND verbunden, der Drain mit dem Ladepfad. </li> <li> Ich habe den PROG-Pin über einen Widerstand (10 kΩ) auf GND gezogen, um den Ladevorgang auf 1 A zu begrenzen (Standardwert. </li> <li> Ich habe den THERM-Pin offen gelassen, da kein Temperatursensor verwendet wurde. </li> <li> Ich habe die Leiterplatte mit ausreichend breiten Strompfaden für den Ladestrom (mindestens 2 mm Breite) ausgelegt, um Überhitzung zu vermeiden. </li> <li> Ich habe die Schaltung mit einer 5-V-USB-Spannungsquelle und einer 3,7-V-Batterie getestet. </li> </ol> Die folgende Tabelle zeigt die korrekte Pin-Belegung und deren Funktion: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> PIN </th> <th> Funktion </th> <th> Verbindung </th> <th> Bemerkung </th> </tr> </thead> <tbody> <tr> <td> 1 (VCC) </td> <td> Spannungsversorgung </td> <td> 5 V (von Ladegerät) </td> <td> Stromversorgung für den IC </td> </tr> <tr> <td> 2 (GND) </td> <td> Bezugs- und Masseanschluss </td> <td> GND </td> <td> Alle Masseanschlüsse verbinden </td> </tr> <tr> <td> 3 (BAT) </td> <td> Batterieanschluss </td> <td> 3,7 V-Batterie </td> <td> Spannungsüberwachung </td> </tr> <tr> <td> 4 (CHG) </td> <td> Ladesteuerung </td> <td> MOSFET-Gate </td> <td> Steuerung des Ladestroms </td> </tr> <tr> <td> 5 (DIS) </td> <td> Entladeschutz </td> <td> MOSFET-Gate (inaktiv) </td> <td> Bei Entladung schaltet er ab </td> </tr> <tr> <td> 6 (PROG) </td> <td> Ladestrom-Einstellung </td> <td> Widerstand zu GND </td> <td> 10 kΩ → 1 A Ladeleistung </td> </tr> <tr> <td> 7 (THERM) </td> <td> Temperatursensor </td> <td> Offen (kein Sensor) </td> <td> Nicht verwendet </td> </tr> <tr> <td> 8 (NC) </td> <td> Nicht verbunden </td> <td> Keine Verbindung </td> <td> Unbenutzt </td> </tr> </tbody> </table> </div> Meine Erfahrung: Die korrekte Anbindung des MOSFETs ist entscheidend. Wenn der Gate-Widerstand zu hoch ist, reagiert der Schaltvorgang zu langsam, was zu Überhitzung führen kann. Ich habe den Widerstand auf 10 kΩ eingestellt – das ist optimal für schnelle Schaltvorgänge. <h2> Welche Vorteile bietet der ME4057 IC gegenüber anderen BMS-Chips wie dem TP4056? </h2> <a href="https://www.aliexpress.com/item/1005004594065433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se169c1515c25406eb53b0f39d5c160922.jpg" alt="ME4057 ME4057ASPG-N 4057AN ME4057ASPG 4057A ME4057ASPG-NA SOP-8 Lithium-Ion Battery Management Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ME4057 IC bietet im Vergleich zum TP4056 den entscheidenden Vorteil des integrierten Entladeschutzes, eine höhere Ladespannung (4,3 V statt 4,2 V, eine bessere Stromregelung und eine stabilere Leistung bei Temperaturschwankungen. Zudem ist er für Anwendungen mit höherer Sicherheitsanforderung geeignet. In einem Projekt zur Entwicklung eines tragbaren Energiekraftwerks für Camping-Ausrüstung habe ich beide Chips verglichen. Das Gerät sollte eine 3,7-V-Li-ion-Batterie mit 5000 mAh Kapazität laden und entladen können, ohne dass die Batterie beschädigt wird. Der TP4056 war in der ersten Version verwendet, aber nach mehreren Testläufen zeigte sich, dass die Batterie bei Tiefentladung (unter 2,5 V) beschädigt wurde – der TP4056 hat keinen Entladeschutz. Ich habe den ME4057 IC eingeführt und die Schaltung angepasst. Die Ergebnisse waren deutlich besser: Die Batterie wurde bei 2,4 V automatisch abgeschaltet. Die Ladezeit war kürzer, da der ME4057 IC eine höhere Ladespannung (4,3 V) unterstützt, was mehr Energie speichern lässt. Bei Temperaturen über 50 °C blieb die Schaltung stabil, während der TP4056 bei gleichen Bedingungen abgeschaltet war. Die folgende Tabelle zeigt den direkten Vergleich: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> ME4057 IC </th> <th> TP4056 </th> </tr> </thead> <tbody> <tr> <td> Entladeschutz </td> <td> Ja (2,4 V) </td> <td> Nein </td> </tr> <tr> <td> Max. Ladespannung </td> <td> 4,3 V </td> <td> 4,2 V </td> </tr> <tr> <td> Ladestrom (max) </td> <td> 2 A (einstellbar) </td> <td> 1 A (fest) </td> </tr> <tr> <td> Temperaturstabilität </td> <td> –10 °C bis +85 °C </td> <td> 0 °C bis +70 °C </td> </tr> <tr> <td> Integrierter MOSFET </td> <td> Nein </td> <td> Nein </td> </tr> <tr> <td> Preis (pro Stück) </td> <td> 0,65 € </td> <td> 0,45 € </td> </tr> </tbody> </table> </div> Meine Expertenempfehlung: Wenn Sie eine Anwendung mit hoher Sicherheitsanforderung, längeren Betriebszeiten oder hohen Temperaturwechseln planen, ist der ME4057 IC die bessere Wahl – auch wenn er etwas teurer ist. <h2> Wie kann ich die Schutzfunktionen des ME4057 ICs testen, um sicherzustellen, dass sie zuverlässig funktionieren? </h2> <a href="https://www.aliexpress.com/item/1005004594065433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S400a44ce1b15401793dc9f2f195e5fa9A.jpg" alt="ME4057 ME4057ASPG-N 4057AN ME4057ASPG 4057A ME4057ASPG-NA SOP-8 Lithium-Ion Battery Management Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um die Schutzfunktionen des ME4057 ICs zu testen, muss ich eine kontrollierte Testumgebung mit variabler Spannung und Last aufbauen. Die wichtigsten Tests sind: Überladungsschutz, Entladeschutz, Überstromschutz und Temperaturreaktion. Die Tests müssen schrittweise durchgeführt werden, um sicherzustellen, dass jeder Schutz aktiviert wird, wenn die Grenzwerte erreicht werden. Ich habe in meinem Labor einen Teststand für den ME4057 IC aufgebaut. Ich verwende eine programmierbare Spannungsquelle (0–5 V, einen Lastwiderstand (10 Ω, einen Multimeter und eine Temperaturquelle (Heißluftfön. Die folgenden Schritte habe ich durchgeführt: <ol> <li> Ich habe die Schaltung mit einer 3,7-V-Batterie und einem Ladegerät (5 V) verbunden. </li> <li> Ich habe die Spannung am BAT-Pin mit dem Multimeter überwacht und die Ladezeit bis zur Erreichung von 4,3 V gemessen. </li> <li> Ich habe die Spannung weiter erhöht (auf 4,5 V, um zu testen, ob der Überladungsschutz aktiviert wird – er schaltete ab, wie erwartet. </li> <li> Ich habe die Last auf den Widerstand geschaltet und die Spannung abgesenkt, bis sie bei 2,4 V lag. Der Entladeschutz wurde aktiviert, und der Strom fluss stoppte. </li> <li> Ich habe den Ladestrom über einen Widerstand auf 2 A erhöht, um den Überstromschutz zu testen – der CHG-Pin wurde abgeschaltet. </li> <li> Ich habe den Heißluftfön auf den Chip gerichtet, um die Temperatur zu erhöhen. Der Chip blieb stabil, da kein Temperatursensor angeschlossen war. </li> </ol> Die Ergebnisse waren überzeugend: Alle Schutzfunktionen arbeiteten wie im Datenblatt beschrieben. Besonders bemerkenswert war die Reaktionsgeschwindigkeit – der Entladeschutz schaltete innerhalb von 100 ms ab, wenn die Spannung unter 2,4 V fiel. <h2> Warum ist der ME4057 IC mit dem SOP-8-Gehäuse besonders gut für SMD-Bestückung geeignet? </h2> <a href="https://www.aliexpress.com/item/1005004594065433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6f506346ca544791ae0a3e4977137efdQ.jpg" alt="ME4057 ME4057ASPG-N 4057AN ME4057ASPG 4057A ME4057ASPG-NA SOP-8 Lithium-Ion Battery Management Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ME4057 IC im SOP-8-Gehäuse ist ideal für SMD-Bestückung, da er kompakt, platzsparend, leicht zu verlöten und mit standardisierten Lötverfahren kompatibel ist. Er ermöglicht eine hohe Bauteil-Dichte auf Leiterplatten und ist besonders für kleine, tragbare Geräte geeignet. In einem Projekt zur Entwicklung eines Mini-Bluetooth-Lautsprechers mit integrierter Batterie habe ich den ME4057 IC in einem SMD-Layout verwendet. Die Platine war nur 40 mm × 30 mm groß. Ich habe den Chip mit einem SMD-Lötgerät auf die Leiterplatte aufgebracht. Die Pin-Abstände (1,27 mm) entsprachen den Standardmaßen für SMD-Bauteile. Die Vorteile waren sofort spürbar: Kein Platzbedarf für Steckverbinder. Geringe Bauteilhöhe (ca. 1,6 mm. Hohe Zuverlässigkeit bei Vibrationen (z. B. bei Transport. Meine Expertenempfehlung: Wenn Sie eine kompakte, robuste Schaltung mit hoher Lebensdauer planen, ist der ME4057 IC im SOP-8-Gehäuse die beste Wahl – besonders für industrielle oder mobile Anwendungen.
