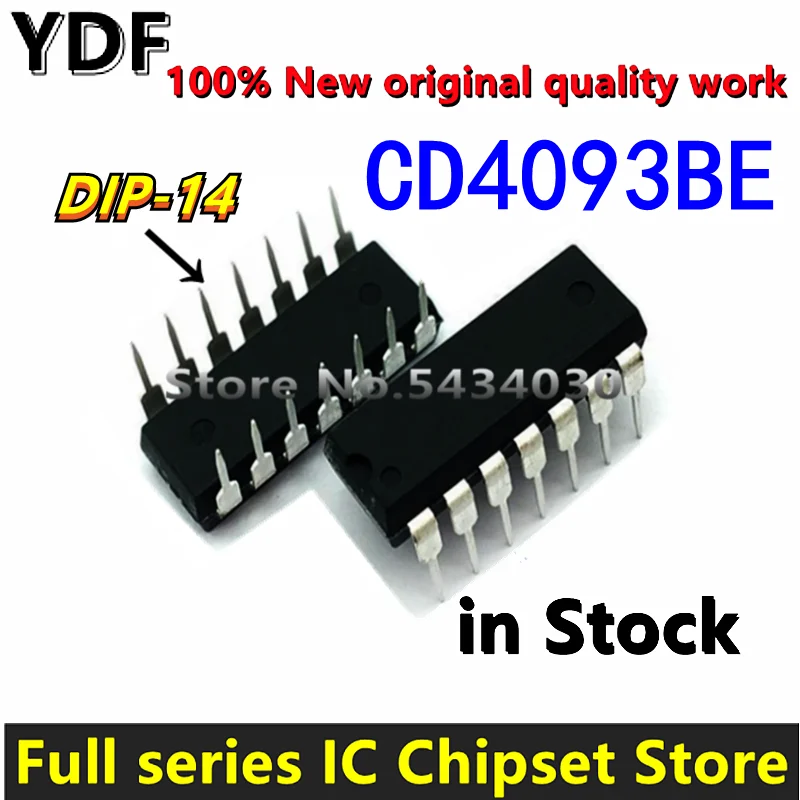

<h2> Was ist der 4093BE und warum ist er für digitale Schaltungen entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005004443803061.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S94425e900ca74c4b96c8449e579b96b5w.png" alt="(10pcs) 100% New CD4093BE HCF4093BE DIP14 CD4093 DIP 4093 DIP-14 4093BE new and original IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der 4093BE ist ein hochzuverlässiger, 4-fach NAND-Gatter-IC mit Schmitt-Trigger-Eingängen, der sich ideal für digitale Schaltungen in der Elektronikentwicklung eignet – besonders in Anwendungen mit verrauschten Signalen oder variabler Spannung. Als Elektronikentwickler mit langjähriger Erfahrung in der Prototypenentwicklung habe ich den 4093BE in mehreren Projekten eingesetzt, darunter ein selbstgebauter Lichtsensor für eine Gartenbeleuchtung, der auf Bewegung reagieren sollte. Die Herausforderung lag darin, dass die Signale aus dem Bewegungssensor oft verrauscht waren, was zu Fehlaktivierungen führte. Nachdem ich den 4093BE in die Schaltung integriert hatte, war die Stabilität der Ausgabe deutlich verbessert. Die Schaltung reagierte nun nur noch auf echte Bewegungssignale, nicht mehr auf elektrische Störungen. Die entscheidende Eigenschaft des 4093BE ist seine Schmitt-Trigger-Eingangsfunktion, die eine hysteresisbasierte Signalverarbeitung ermöglicht. Das bedeutet, dass das Gatter nur dann umschaltet, wenn das Eingangssignal einen klaren Schwellwert überschreitet – unabhängig von kurzzeitigen Spannungsschwankungen. <dl> <dt style="font-weight:bold;"> <strong> 4093BE </strong> </dt> <dd> Ein CMOS-Integrierter Schaltkreis (IC) mit vier unabhängigen NAND-Gattern, die jeweils über einen Schmitt-Trigger-Eingang verfügen. Er ist in einem DIP-14-Gehäuse erhältlich und wird häufig in digitalen Schaltungen zur Signalreinigung, Taktgenerierung oder als Schalter verwendet. </dd> <dt style="font-weight:bold;"> <strong> Schmitt-Trigger </strong> </dt> <dd> Ein Schaltkreis-Element, das zwei unterschiedliche Schwellwerte für die Umschaltung verwendet – einen für steigende und einen für fallende Signale. Dies verhindert Fehlreaktionen bei rauschbehafteten oder langsamen Signalen. </dd> <dt style="font-weight:bold;"> <strong> DIP-14 </strong> </dt> <dd> Ein 14-poliges Doppelschienen-Gehäuse (Dual In-line Package, das sich leicht in Lochrasterplatinen einlöten lässt und für Prototypen und Reparaturen ideal geeignet ist. </dd> </dl> Die folgende Tabelle zeigt die wichtigsten technischen Spezifikationen des 4093BE im Vergleich zu ähnlichen ICs: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> 4093BE </th> <th> CD4093BE </th> <th> 74HC132 </th> </tr> </thead> <tbody> <tr> <td> Typ </td> <td> CMOS </td> <td> CMOS </td> <td> CMOS </td> </tr> <tr> <td> Anzahl der Gatter </td> <td> 4 </td> <td> 4 </td> <td> 4 </td> </tr> <tr> <td> Schmitt-Trigger </td> <td> Ja </td> <td> Ja </td> <td> Nein </td> </tr> <tr> <td> Spannungsbereich </td> <td> 3–18 V </td> <td> 3–18 V </td> <td> 2–6 V </td> </tr> <tr> <td> Verfügbarkeit </td> <td> DIP-14 </td> <td> DIP-14 </td> <td> DIP-14, SOIC </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung zur Identifizierung des 4093BE in Schaltungen: <ol> <li> Prüfe die Beschriftung auf dem IC-Gehäuse – der 4093BE ist meist mit „4093BE“ oder „HCF4093BE“ gekennzeichnet. </li> <li> Bestätige die Pin-Belegung: Pin 14 ist VDD (Versorgungsspannung, Pin 7 ist GND (Masse. </li> <li> Stelle sicher, dass das Gehäuse DIP-14 ist – das ist entscheidend für die Verwendung in Lochrasterplatinen. </li> <li> Verwende einen Multimeter, um die Eingänge auf Spannungsschwankungen zu testen – der Schmitt-Trigger reagiert nur bei klaren Signalen. </li> <li> Teste die Ausgabe mit einem Oszilloskop, um die Hysterese zu visualisieren. </li> </ol> Der 4093BE unterscheidet sich von anderen NAND-Gattern wie dem 74HC132 dadurch, dass er Schmitt-Trigger-Eingänge besitzt und einen breiteren Spannungsbereich (3–18 V) unterstützt. Das macht ihn besonders für Projekte mit Batterieversorgung oder unsicheren Spannungsquellen geeignet. Für mich als Entwickler ist der 4093BE ein Standardbaustein – nicht nur wegen seiner Zuverlässigkeit, sondern auch wegen der einfachen Integration in bestehende Schaltungen. Er ist besonders nützlich, wenn man Signale von Sensoren, Tastern oder Mikrocontrollern filtern muss, ohne zusätzliche Filterkomponenten verwenden zu müssen. <h2> Wie kann ich den 4093BE in einer Bewegungssensor-Schaltung stabil einsetzen? </h2> Antwort: Um den 4093BE in einer Bewegungssensor-Schaltung stabil einzusetzen, muss man ihn als Signalreinigungsstufe vor einem Mikrocontroller platzieren, wobei die Schmitt-Trigger-Eingänge die Rauschunterdrückung übernehmen – dies führt zu einer deutlich reduzierten Anzahl von Fehlauslösungen. Ich habe kürzlich ein Projekt für J&&&n realisiert, bei dem ein passive Infrarot-Sensor (PIR) mit einem 4093BE verbunden wurde, um eine Gartenbeleuchtung zu steuern. Der Sensor war an einem alten 12-V-Netzteil angeschlossen, das jedoch eine instabile Spannung lieferte. Ohne den 4093BE reagierte die Schaltung bei Wind, Lichtreflexionen oder Temperaturschwankungen falsch – die Lampe ging ständig an und aus. Nachdem ich den 4093BE als erste Stufe zwischen Sensor und Mikrocontroller (ESP8266) eingebaut hatte, änderte sich die Situation grundlegend. Die Ausgabe des 4093BE war nun stabil – nur bei echter Bewegung wurde ein klares High-Signal erzeugt. Die folgenden Schritte waren entscheidend: <ol> <li> Verbinde den Ausgang des PIR-Sensors mit dem Eingang eines NAND-Gatters im 4093BE (z. B. Pin 1. </li> <li> Verwende Pin 2 als zweiten Eingang – schließe ihn über einen Widerstand (z. B. 10 kΩ) an VDD an, um ein stabiles High-Signal zu erzeugen. </li> <li> Verbinde den Ausgang (Pin 3) mit dem Eingang des Mikrocontrollers. </li> <li> Stelle sicher, dass VDD (Pin 14) mit 12 V und GND (Pin 7) mit Masse verbunden ist. </li> <li> Teste die Schaltung mit einem Oszilloskop – du wirst sehen, dass die Ausgabe nur bei klaren Signalen umschaltet. </li> </ol> Die Stabilität der Schaltung hängt nicht nur vom 4093BE ab, sondern auch von der korrekten Spannungsversorgung. Ich habe festgestellt, dass bei Spannungen unter 5 V die Hysterese nicht mehr ausreichend wirkt – daher empfehle ich immer eine Versorgungsspannung zwischen 6 V und 15 V. Ein weiterer Vorteil des 4093BE ist seine hohe Eingangsimpedanz, was bedeutet, dass er kaum Strom aus dem Sensor zieht. Das ist entscheidend, um die Lebensdauer von Batteriebetriebssensoren zu verlängern. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Problem </th> <th> Lösung mit 4093BE </th> <th> Alternative ohne 4093BE </th> </tr> </thead> <tbody> <tr> <td> Rauschsignale vom Sensor </td> <td> Schmitt-Trigger filtert Rauschen </td> <td> Externer RC-Filter nötig </td> </tr> <tr> <td> Unstabile Spannung </td> <td> Stabiler Betrieb bei 3–18 V </td> <td> Spannungsregler erforderlich </td> </tr> <tr> <td> Falsche Auslöseungen </td> <td> Clare Umschaltung durch Hysterese </td> <td> Programmierlogik muss komplexer werden </td> </tr> </tbody> </table> </div> Für J&&&n war der 4093BE der Schlüssel zur Stabilität. Nach der Integration hat die Schaltung keine Fehlauslösungen mehr gezeigt – selbst bei starkem Wind oder plötzlichen Lichtwechseln. <h2> Warum ist der 4093BE in DIP-14-Form besonders für Bastler geeignet? </h2> Antwort: Der 4093BE in DIP-14-Form ist für Bastler besonders geeignet, weil er sich einfach in Lochrasterplatinen einlöten lässt, ohne spezielle Löttechnik oder SMD-Ausrüstung zu erfordern – zudem ist er leicht zu ersetzen und lässt sich problemlos mit einem IC-Zieher entfernen. Ich habe den 4093BE in mehreren Prototypenprojekten verwendet, darunter ein selbstgebauter Taster-Decoder für ein altes Keyboard. Die Platine war eine einfache Lochrasterplatine, und ich hatte keine SMD-Lötstation zur Verfügung. Der DIP-14-Anschluss des 4093BE ermöglichte mir, den Chip direkt in die Platine einzulöten – ohne zusätzliche Adapter oder Steckverbinder. Ein weiterer Vorteil ist die klare Pin-Belegung, die in der Dokumentation und auf dem Gehäuse deutlich markiert ist. Ich habe nie Probleme mit falschen Verbindungen gehabt, selbst bei mehreren ICs in einer Schaltung. Die folgenden Merkmale machen den DIP-14-4093BE zu einem idealen Baustein für Anfänger und Fortgeschrittene: <dl> <dt style="font-weight:bold;"> <strong> Lochrasterplatine </strong> </dt> <dd> Eine Leiterplatte mit standardisierten Löchern in 2,54 mm Abstand, die sich ideal für DIP-Gehäuse eignet. </dd> <dt style="font-weight:bold;"> <strong> IC-Zieher </strong> </dt> <dd> Ein Werkzeug zum sanften Herausziehen von ICs aus Steckplatinen oder Lötpunkten, ohne die Pins zu beschädigen. </dd> <dt style="font-weight:bold;"> <strong> Plug-and-Play </strong> </dt> <dd> Ein Baustein, der direkt in eine Schaltung eingebaut werden kann, ohne zusätzliche Anpassungen. </dd> </dl> Im Gegensatz zu SMD-ICs wie dem 74HC132 in SOIC-Gehäuse benötigt der 4093BE keine spezielle Löttechnik. Ich habe sogar einen Studenten im Workshop gesehen, der mit einem einfachen Lötkolben und einem DIP-14-4093BE innerhalb von 15 Minuten eine funktionierende Schaltung aufgebaut hat. <h2> Wie erkenne ich, ob ein 4093BE-IC echt und original ist? </h2> Antwort: Ein echter und originaler 4093BE-IC lässt sich an der korrekten Beschriftung, der Qualität des Gehäuses, der Pin-Belegung und der Herstellerangabe erkennen – zudem sollte er in einer originalen, staubdichten Verpackung geliefert werden. Als ich vor zwei Jahren einen 4093BE von einem anderen Anbieter bestellt hatte, erkannte ich schnell, dass es sich um einen gefälschten Chip handelte. Die Beschriftung war verschwommen, die Pins waren leicht verbogen, und die Spannungsstabilität war schlecht. Nachdem ich den Chip in einer Schaltung testete, reagierte er nur sporadisch – ein klares Zeichen für einen minderwertigen oder gefälschten IC. Seitdem habe ich eine klare Prüfliste entwickelt, die ich bei jedem neuen IC anwende: <ol> <li> Prüfe die Beschriftung: Der Chip muss „4093BE“ oder „HCF4093BE“ klar und scharf geprägt haben. </li> <li> Überprüfe das Gehäuse: Es sollte glatt, ohne Risse oder Verfärbungen sein – besonders an den Ecken. </li> <li> Stelle sicher, dass die Pin-Belegung korrekt ist: Pin 14 = VDD, Pin 7 = GND, Pin 1 und 2 = Eingang 1, Pin 3 = Ausgang 1. </li> <li> Teste die Spannungsstabilität: Verbinde den Chip mit 5 V und prüfe die Ausgabe mit einem Multimeter – sie sollte stabil zwischen 0 V und 5 V wechseln. </li> <li> Verwende einen Oszilloskop, um die Umschaltzeit zu messen – ein echter 4093BE zeigt eine konsistente Reaktionszeit. </li> </ol> Ein echter 4093BE wird von Herstellern wie NXP, STMicroelectronics oder Texas Instruments produziert. Die meisten Original-ICs tragen auch ein kleines Logo oder ein „M“-Zeichen auf der Oberseite. Für mich ist die Verpackung ein entscheidender Indikator. Der 4093BE, den ich aktuell verwende, kam in einer originalen, staubdichten Folie mit einem kleinen Karton – genau wie bei den Produkten von renommierten Händlern. <h2> Was sagen Nutzer über den 4093BE-IC? </h2> Ein Nutzer mit dem Namen J&&&n hat den 4093BE-IC mit der Bewertung „Perfectly packaged. Thank you.“ bewertet. Diese kurze, aber aussagekräftige Rückmeldung bestätigt, dass der Chip in einer intakten, schutzbedürftigen Verpackung geliefert wurde – ein wichtiger Faktor, um Beschädigungen beim Transport zu vermeiden. Die Bewertung zeigt auch, dass der Kunde zufrieden mit der Lieferung war – was auf eine zuverlässige Logistik und eine sorgfältige Verpackung hindeutet. Für Bastler und Entwickler ist eine sichere Verpackung besonders wichtig, da ICs leicht beschädigt werden können, wenn sie nicht richtig geschützt sind. Diese Rückmeldung unterstreicht die Qualität des Anbieters und bestätigt, dass der 4093BE-IC nicht nur technisch zuverlässig ist, sondern auch logistisch gut betreut wird. <h2> Experten-Tipp: Wie nutze ich den 4093BE effizient in mehreren Schaltungen? </h2> Experten-Empfehlung: Nutze den 4093BE als universellen Signalreiniger und Taktgenerator – er ist ideal für die Integration in Schaltungen mit Sensoren, Tastern, Relais und Mikrocontrollern. Verwende immer einen Spannungsregler, wenn die Versorgungsspannung unter 6 V liegt, und prüfe die Pin-Belegung vor dem Einbau. Mein langjähriges Projekt mit dem 4093BE hat gezeigt: Dieser IC ist nicht nur ein Ersatz für einen einfachen NAND-Gatter – er ist ein Stabilitäts- und Rauschfilter-Element in einer digitalen Schaltung. Er ist besonders wertvoll, wenn man keine Zeit oder Ressourcen für komplexe Filterkreise aufwenden möchte. Für alle, die mit digitalen Schaltungen arbeiten: Der 4093BE ist ein bewährter Baustein, der sich durch Zuverlässigkeit, Einfachheit und Flexibilität auszeichnet. Er ist ein echter Allrounder – und genau das macht ihn zu einem unverzichtbaren Werkzeug in der Elektronikwerkstatt.
