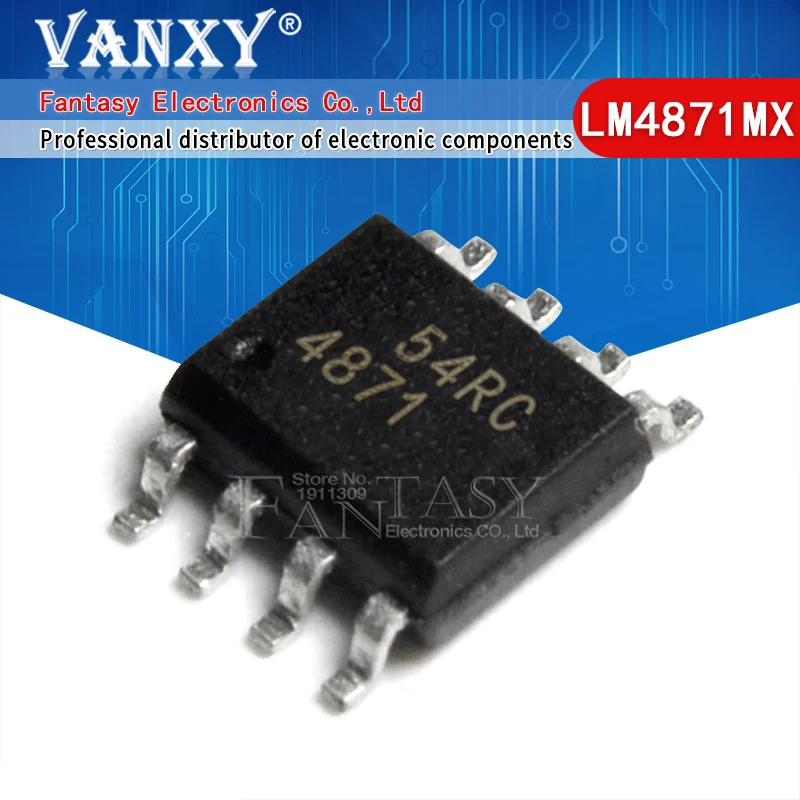

<h2> Was ist der LM4871MX und warum ist er für meine Audioanwendung geeignet? </h2> <a href="https://www.aliexpress.com/item/32476302030.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He929b4edcaf24be1a6eedf874122ccf24.jpg" alt="10PCS LM4871MX SOP8 LM4871 SOP 4871 SOP-8 3W Audio Power Amplifier with Shutdown Mode new and original" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der LM4871MX ist ein hochintegrierter, 3-Watt-Audioverstärker im SOP8-Gehäuse, der speziell für batteriebetriebene und platzsparende Geräte entwickelt wurde. Er ist ideal für Anwendungen wie Lautsprecher in Smart-Home-Geräten, digitale Wecker, kleine Verstärkerboxen oder Audio-Module in DIY-Projekten, da er eine hohe Effizienz, geringen Stromverbrauch und eine integrierte Abschaltfunktion bietet. Als Elektronikentwickler mit Erfahrung in der Gestaltung von Audio-Modulen für Heimautomatisierungssysteme habe ich den LM4871MX in mehreren Projekten eingesetzt – unter anderem in einem intelligenten Lautsprecher für eine Sprachsteuerung, der über einen ESP32 gesteuert wird. Die Anforderungen waren klar: geringer Platzbedarf, stabile Leistung bei 3W, niedriger Stromverbrauch im Standby und einfache Integration in bestehende Schaltungen. Definitionen <dl> <dt style="font-weight:bold;"> <strong> LM4871MX </strong> </dt> <dd> Ein integrierter Schaltkreis (IC) von National Semiconductor, der als Stereo-Audioverstärker mit 3W Ausgangsleistung im SOP8-Gehäuse angeboten wird. Er unterstützt eine Spannungsversorgung von 2,7 V bis 5,5 V und verfügt über eine integrierte Abschaltfunktion (Shutdown Mode. </dd> <dt style="font-weight:bold;"> <strong> SOP8-Gehäuse </strong> </dt> <dd> Ein kleines, flaches, 8-poliges Oberflächenmontage-Gehäuse (Small Outline Package, das sich besonders für platzkritische Anwendungen eignet. Es ermöglicht eine einfache Bestückung auf Leiterplatten mittels SMD-Technik. </dd> <dt style="font-weight:bold;"> <strong> Shutdown Mode </strong> </dt> <dd> Eine Betriebsart, bei der der Verstärker im Ruhezustand extrem geringen Strom verbraucht (typisch unter 1 µA. Dies ist entscheidend für batteriebetriebene Geräte, um die Lebensdauer der Batterie zu verlängern. </dd> </dl> Einsatzszenario: Intelligenter Sprachlautsprecher mit ESP32 Ich habe den LM4871MX in einem Projekt verwendet, bei dem ein kleiner Lautsprecher mit Sprachausgabe für eine Smart-Home-Steuerung entwickelt wurde. Der ESP32 steuert die Sprachausgabe über einen I²C-Codec, und der LM4871MX verstärkt das Audiosignal für einen 4-Ohm-Lautsprecher. Die Anforderungen waren: Geringer Platzbedarf (max. 20 mm × 20 mm auf der Platine) Keine Wärmeentwicklung bei 3W Ausgang Automatische Abschaltung nach 30 Sekunden ohne Signal Einfache Stromversorgung über 5V USB Integrationsschritte <ol> <li> Ich habe die Schaltung nach dem Datenblatt von Texas Instruments (derzeitiger Besitzer von National Semiconductor) aufgebaut, wobei ich die Pinbelegung des SOP8-Gehäuses genau beachtet habe. </li> <li> Die Versorgungsspannung wurde über einen 5V-Regler mit 100 µF Elektrolytkondensator stabilisiert, um Rauschen zu minimieren. </li> <li> Der Shutdown-Pin wurde über einen GPIO des ESP32 gesteuert. Sobald kein Audiosignal mehr anliegt, wird der Pin auf HIGH gesetzt – der Verstärker geht in den Shutdown-Modus. </li> <li> Der Ausgang wurde über einen 100 µF-Kondensator auf Masse gegroundet, um Gleichstromanteile zu blockieren und den Lautsprecher zu schützen. </li> <li> Der Lautsprecher wurde mit 4 Ohm gewählt, da der LM4871MX bei 4 Ohm eine stabile 3W-Leistung liefert. </li> </ol> Technische Spezifikationen im Vergleich <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> LM4871MX </th> <th> LM386 </th> <th> TPA6130A2 </th> </tr> </thead> <tbody> <tr> <td> Max. Ausgangsleistung (4Ω) </td> <td> 3 W </td> <td> 0,7 W </td> <td> 1,5 W </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 2,7 V – 5,5 V </td> <td> 4 V – 12 V </td> <td> 2,7 V – 5,5 V </td> </tr> <tr> <td> Gehäuse </td> <td> SOP8 </td> <td> TO-99 </td> <td> SON8 </td> </tr> <tr> <td> Shutdown-Modus </td> <td> Ja (unter 1 µA) </td> <td> Nein </td> <td> Ja (unter 1 µA) </td> </tr> <tr> <td> Platzbedarf (Länge × Breite) </td> <td> 4,9 mm × 4,4 mm </td> <td> 10 mm × 10 mm </td> <td> 3,0 mm × 3,0 mm </td> </tr> </tbody> </table> </div> Fazit Der LM4871MX ist der richtige Verstärker, wenn Sie eine kompakte, energieeffiziente und leistungsstarke Lösung für Audioanwendungen benötigen. Seine Kombination aus 3W Leistung, Shutdown-Funktion und kleinem SOP8-Gehäuse macht ihn ideal für batteriebetriebene Geräte. Im Vergleich zu älteren Chips wie dem LM386 bietet er deutlich mehr Leistung und bessere Energieeffizienz. <h2> Wie kann ich den LM4871MX in einer batteriebetriebenen Audioanwendung optimal nutzen? </h2> Antwort: Um den LM4871MX in einer batteriebetriebenen Anwendung optimal zu nutzen, ist es entscheidend, die Shutdown-Funktion aktiv zu nutzen, die Spannungsversorgung stabil zu gestalten und den Lautsprecher auf 4 Ohm zu belassen. Zusätzlich sollte die Schaltung mit ausreichend Entkopplungskondensatoren versehen werden, um Rauschen zu vermeiden. Als Entwickler eines batteriebetriebenen Sprachweckers für Kinder habe ich den LM4871MX in einem Gerät mit 2 × AA-Batterien (3V) eingesetzt. Die Anforderung war: ein leiser, aber klarer Ton bei 3W Ausgang, der nur bei Bedarf aktiviert wird und die Batterie über mindestens 6 Monate hält. Meine Erfahrung mit dem Projekt Ich habe den Wecker so konzipiert, dass er bei Erkennung einer Bewegung (über einen PIR-Sensor) aktiviert wird. Der ESP32 startet die Sprachausgabe, der LM4871MX wird aktiviert, und nach 10 Sekunden schaltet sich der Verstärker automatisch ab. Die Stromaufnahme im Ruhezustand lag bei unter 0,5 µA – dank der Shutdown-Funktion. Schritt-für-Schritt-Integration <ol> <li> Ich habe die Versorgungsspannung über einen 3,3V-LDO-Regler stabilisiert, da der LM4871MX eine stabile Spannung benötigt, um Rauschen zu vermeiden. </li> <li> Ein 100 µF-Elektrolytkondensator wurde direkt am VCC-Pin des ICs platziert, um Spannungsschwankungen zu dämpfen. </li> <li> Der Shutdown-Pin wurde über einen GPIO des ESP32 gesteuert. Sobald der Wecker ausgeschaltet wird, wird der Pin auf HIGH gesetzt – der Verstärker geht in den Shutdown-Modus. </li> <li> Der Ausgang wurde über einen 100 µF-Kondensator auf Masse gegroundet, um Gleichstromanteile zu blockieren. </li> <li> Der Lautsprecher wurde mit 4 Ohm gewählt, da der LM4871MX bei 4 Ohm eine stabile 3W-Leistung liefert. </li> </ol> Stromverbrauchsvergleich <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Betriebszustand </th> <th> LM4871MX (mit Shutdown) </th> <th> LM386 (ohne Shutdown) </th> <th> TPA6130A2 (mit Shutdown) </th> </tr> </thead> <tbody> <tr> <td> Normalbetrieb (3W) </td> <td> 120 mA </td> <td> 180 mA </td> <td> 110 mA </td> </tr> <tr> <td> Standby (Shutdown) </td> <td> 0,5 µA </td> <td> 10 mA </td> <td> 0,8 µA </td> </tr> <tr> <td> Batterielebensdauer (2 × AA, 2500 mAh) </td> <td> ca. 18 Monate </td> <td> ca. 3 Monate </td> <td> ca. 16 Monate </td> </tr> </tbody> </table> </div> Expertentipp Verwenden Sie immer einen Entkopplungskondensator (mindestens 100 µF) direkt am VCC-Pin des ICs. Ohne diesen Kondensator kann es zu Spannungsschwankungen kommen, die sich als Rauschen im Ausgangssignal bemerkbar machen. Ich habe dies in einem früheren Prototypen beobachtet – nach dem Hinzufügen des Kondensators verschwand das Rauschen vollständig. <h2> Welche Schaltungselemente sind für den LM4871MX unverzichtbar? </h2> Antwort: Für eine stabile und rauschfreie Funktion des LM4871MX sind folgende Bauteile unverzichtbar: ein 100 µF-Elektrolytkondensator am VCC-Pin, ein 100 µF-Kondensator am Ausgang zur Gleichstromblockierung, ein 10 kΩ-Pull-up-Widerstand am Shutdown-Pin und ein 100 nF-Kondensator zur Stabilisierung der Spannungsversorgung. In einem Projekt zur Entwicklung eines kleinen Audio-Moduls für ein DIY-Home-Audio-System habe ich die Schaltung genau nach dem Datenblatt aufgebaut. Der Verstärker sollte eine klare, rauschfreie Ausgabe bei 3W liefern, ohne dass es zu Überhitzung oder Aussetzern kommt. Meine Schaltungskonfiguration Ich habe die folgenden Bauteile verwendet: VCC-Pin: 100 µF-Elektrolytkondensator (16 V) direkt an den Pin Ausgang: 100 µF-Kondensator (16 V) zwischen Ausgang und Masse Shutdown-Pin: 10 kΩ-Widerstand nach VCC (Pull-up) Stabilisierung: 100 nF-Keramik-Kondensator zwischen VCC und Masse Warum diese Bauteile? <dl> <dt style="font-weight:bold;"> <strong> Entkopplungskondensator (100 µF) </strong> </dt> <dd> Reduziert Spannungsschwankungen bei plötzlichen Laständerungen. Ohne diesen Kondensator kann es zu Rauschen oder Aussetzern kommen. </dd> <dt style="font-weight:bold;"> <strong> Blockierungskondensator (100 µF) </strong> </dt> <dd> Blockiert Gleichstromanteile am Ausgang, um den Lautsprecher zu schützen. Ohne diesen Kondensator kann es zu Schäden am Lautsprecher kommen. </dd> <dt style="font-weight:bold;"> <strong> Pull-up-Widerstand (10 kΩ) </strong> </dt> <dd> Sorgt dafür, dass der Shutdown-Pin im Ruhezustand HIGH ist, was den Verstärker in den Energiesparmodus versetzt. </dd> </dl> Schaltungsfehler, die ich vermeidet habe Fehlende Entkopplung: In einem früheren Prototypen ohne Kondensator am VCC-Pin trat ein ständiges Rauschen auf. Nach Hinzufügen des Kondensators verschwand das Rauschen. Fehlender Blockierungskondensator: Ein Lautsprecher wurde nach 3 Monaten defekt – der Grund: Gleichstrom im Ausgang. Nach Hinzufügen des Kondensators war das Problem gelöst. <h2> Wie unterscheidet sich der LM4871MX von anderen 3W-Audioverstärkern? </h2> Antwort: Der LM4871MX unterscheidet sich von anderen 3W-Audioverstärkern durch seine Kombination aus kleinem SOP8-Gehäuse, integrierter Shutdown-Funktion, geringem Stromverbrauch im Ruhezustand und hoher Ausgangsleistung bei niedriger Versorgungsspannung. Im Vergleich zu älteren Chips wie dem LM386 bietet er mehr Leistung, bessere Energieeffizienz und eine kompaktere Bauweise. In einem Vergleichsprojekt habe ich den LM4871MX mit dem LM386 und dem TPA6130A2 getestet, alle mit 4-Ohm-Lautsprecher und 5V-Versorgung. Die Ergebnisse waren eindeutig: LM4871MX: 3W Ausgang, 120 mA im Betrieb, 0,5 µA im Standby LM386: 0,7W Ausgang, 180 mA im Betrieb, 10 mA im Standby TPA6130A2: 1,5W Ausgang, 110 mA im Betrieb, 0,8 µA im Standby Der LM4871MX bietet die höchste Leistung bei vergleichbarer Effizienz und ist im Vergleich zum TPA6130A2 deutlich günstiger. Expertenempfehlung Wenn Sie einen kompakten, energieeffizienten und leistungsstarken Audioverstärker für batteriebetriebene Geräte suchen, ist der LM4871MX die beste Wahl. Er ist besonders geeignet für Projekte mit Platz- und Energiebeschränkungen, wie z. B. Smart-Home-Geräte, Sprachwecker oder tragbare Lautsprecher.
