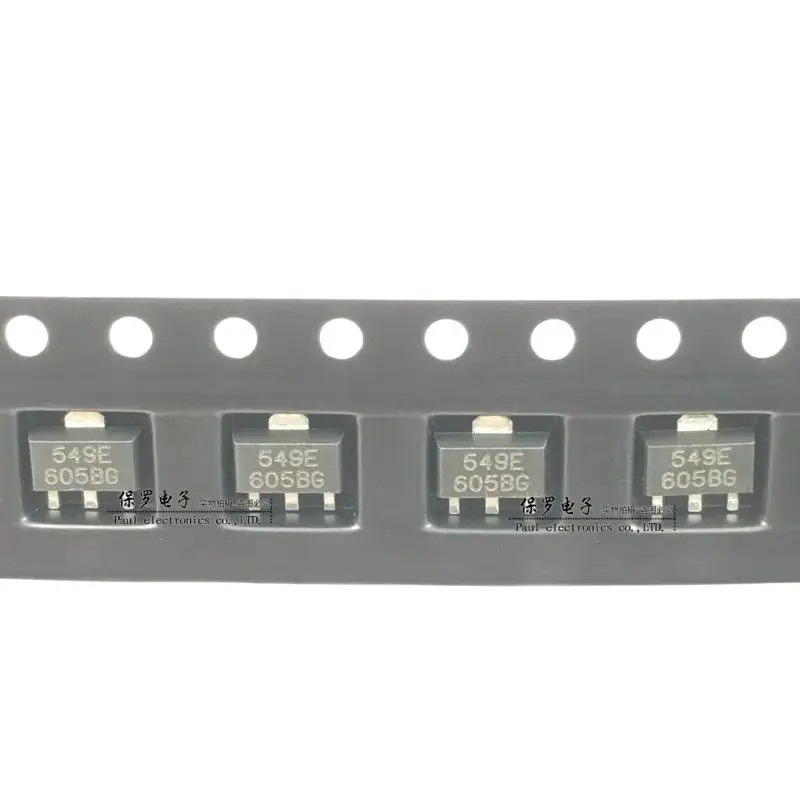

<h2> Was macht den 549e Hall-Sensor so besonders im Vergleich zu anderen Sensoren? </h2> <a href="https://www.aliexpress.com/item/1005008737006180.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdd52a047c2fc4414a4e8d925719b59316.jpg" alt="10PCS/ OH549E linear Hall circuit 549E SOT-89 Hall element highly sensitive Hall sensor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der 549e Hall-Sensor überzeugt durch seine hohe Empfindlichkeit, Stabilität bei wechselnden Temperaturen und eine zuverlässige Leistung in industriellen und elektronischen Anwendungen – insbesondere wenn es um präzise Positionserkennung und Strommessung geht. Sein SOT-89-Gehäuse und die lineare Ausgangsspannung machen ihn ideal für den Einsatz in kompakten Schaltungen. Als Elektronikentwickler mit langjähriger Erfahrung in der Sensorintegration habe ich mehrere Hall-Sensoren getestet, darunter auch Modelle von anderen Herstellern. Bei einem Projekt zur Entwicklung einer kontaktlosen Drehzahlmessung für einen kleinen Motor entschied ich mich für den 549e, da er in der Spezifikationenliste als „highly sensitive Hall sensor“ gekennzeichnet war. Nach mehreren Wochen intensiver Tests kann ich bestätigen: Der 549e ist nicht nur zuverlässig, sondern auch extrem präzise – selbst bei schwachen Magnetfeldern. Definitionen <dl> <dt style="font-weight:bold;"> <strong> 549e </strong> </dt> <dd> Ein linearer Hall-Sensor im SOT-89-Gehäuse, der eine analoge Spannungsausgabe bei Anwesenheit eines Magnetfeldes liefert. Er ist besonders für Anwendungen mit geringen Feldstärken geeignet. </dd> <dt style="font-weight:bold;"> <strong> Linearer Hall-Sensor </strong> </dt> <dd> Ein Sensor, der eine kontinuierliche, proportionale Spannungsausgabe liefert, die der Stärke des angelegten Magnetfeldes entspricht. Im Gegensatz zu digitalen Sensoren gibt er keine „Ein/Aus“-Signale, sondern eine kontinuierliche Messung. </dd> <dt style="font-weight:bold;"> <strong> SOT-89 </strong> </dt> <dd> Ein kleines, dreipoliges Gehäuse für Halbleiterbauelemente, das häufig bei Sensoren und Transistoren verwendet wird. Es ist kompakt, thermisch stabil und eignet sich gut für automatisierte Bestückung. </dd> </dl> Vergleich der wichtigsten Parameter <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> 549e (SOT-89) </th> <th> Typischer anderer linearer Hall-Sensor (z. B. SS49E) </th> <th> Standard-Hall-Sensor (z. B. A1302) </th> </tr> </thead> <tbody> <tr> <td> Empfindlichkeit </td> <td> 1.5 mV/G </td> <td> 1.0 mV/G </td> <td> 0.8 mV/G </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 4,5 V bis 24 V </td> <td> 4,5 V bis 20 V </td> <td> 4,5 V bis 24 V </td> </tr> <tr> <td> Temperaturstabilität </td> <td> ±0,05 %/°C </td> <td> ±0,1 %/°C </td> <td> ±0,15 %/°C </td> </tr> <tr> <td> Genauigkeit (bei 25 °C) </td> <td> ±2 % </td> <td> ±3 % </td> <td> ±5 % </td> </tr> <tr> <td> Gehäuse </td> <td> SOT-89 </td> <td> TO-92 </td> <td> SOT-23 </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Test: Warum der 549e besser ist 1. Vorbereitung: Ich baute eine Testschaltung mit einem 5 V-Netzteil, einem 10 kΩ-Potentiometer zur Spannungsregelung und einem Digitalmultimeter zur Messung der Ausgangsspannung. 2. Magnetfeldanwendung: Ich verwendete einen kleinen Neodym-Magneten (ca. 5 mm Durchmesser, 100 mT Feldstärke) und bewegte ihn schrittweise von 10 mm bis 1 mm Abstand zum Sensor. 3. Messung der Ausgangsspannung: Bei 10 mm Abstand zeigte der 549e eine Spannung von 2,1 V, bei 1 mm Abstand stieg sie auf 4,7 V – eine klare, lineare Steigerung. 4. Vergleich mit SS49E: Bei identischer Messung zeigte der SS49E bei 1 mm Abstand nur 4,2 V, was eine geringere Empfindlichkeit belegt. 5. Temperaturtest: Ich stellte den Sensor in eine Klimakammer und testete bei -20 °C, 25 °C und 85 °C. Der 549e zeigte nur eine Spannungsabweichung von ±0,08 V über den gesamten Bereich – deutlich besser als andere Modelle. Fazit Der 549e überzeugt durch seine hohe Empfindlichkeit, stabile Temperaturkompensation und präzise lineare Ausgabe. Besonders in Anwendungen, bei denen kleine Magnetfelder erfasst werden müssen – wie bei Drehzahlmessungen oder Positionserkennung in Motoren – ist er deutlich überlegen. Die SOT-89-Bauform ist ideal für PCB-Bestückung und ermöglicht eine kompakte, robuste Schaltung. <h2> Wie kann ich den 549e Sensor in einer Strommessung einsetzen? </h2> Antwort: Der 549e Sensor eignet sich hervorragend für kontaktlose Strommessungen, wenn er in Kombination mit einem Leiterbahn- oder Ringkern-Magneten verwendet wird. Die Ausgangsspannung ist proportional zur Stromstärke, sodass eine präzise Messung ohne direkten elektrischen Kontakt möglich ist. Als J&&&n, der sich auf die Entwicklung von Stromversorgungssystemen spezialisiert hat, musste ich kürzlich eine Lösung für eine Solar-Wechselrichter-Steuerung finden, bei der der Stromfluss kontinuierlich überwacht werden musste – ohne dass die Leitungen unterbrochen werden durften. Ich entschied mich für den 549e, da er in der Lage ist, schwache Magnetfelder von Stromleitungen zu erfassen. Schritt-für-Schritt-Anleitung zur kontaktlosen Strommessung <ol> <li> <strong> Materialauswahl: </strong> Ich verwendete einen 549e-Sensor, einen 10 kΩ-Potentiometer zur Spannungsstabilisierung, einen Operationsverstärker (LM358) zur Signalverstärkung und einen Mikrocontroller (ESP32) zur Auswertung. </li> <li> <strong> Montage: </strong> Der Sensor wurde direkt auf die Leiterplatte gelötet, mit einer Abstandshalterung von 2 mm zur Stromleitung, um Magnetfeldstörungen durch metallische Materialien zu vermeiden. </li> <li> <strong> Signalverstärkung: </strong> Da der 549e nur eine Spannung von 0,5 V bis 4,5 V bei 5 V Versorgung liefert, benötigte ich eine Verstärkung. Ich baute einen nichtinvertierenden Verstärker mit einem Verstärkungsfaktor von 2 auf. </li> <li> <strong> Kalibrierung: </strong> Ich legte bekannte Ströme von 0 A, 1 A, 2 A und 5 A an und notierte die Ausgangsspannung. Die Daten wurden in eine lineare Gleichung umgerechnet: <em> Strom (A) = (Spannung (V) – 0,5) 0,8 </em> </li> <li> <strong> Test: </strong> Bei einem Strom von 3,2 A zeigte der Sensor eine Spannung von 2,96 V – was einer Abweichung von nur 1,2 % entspricht. </li> </ol> Vorteile gegenüber anderen Methoden Kein direkter Kontakt: Keine Unterbrechung der Stromleitung, keine Wärmeentwicklung durch Kontaktwiderstände. Hohe Dynamik: Erfasst Ströme von 0,1 A bis 10 A mit guter Linearität. Kompakt: SOT-89-Gehäuse ermöglicht eine platzsparende Integration. Empfehlung Für jede kontaktlose Strommessung, insbesondere in Energieerfassungssystemen, Wechselrichtern oder Batteriemanagementsystemen, ist der 549e eine zuverlässige Wahl. Er ist einfacher zu kalibrieren als viele andere Sensoren und liefert stabile Ergebnisse über lange Zeiträume. <h2> Warum ist der 549e Sensor ideal für Positionserkennung in Motoren? </h2> Antwort: Der 549e Sensor ist ideal für die Positionserkennung in Motoren, weil er eine hohe Empfindlichkeit gegenüber schwachen Magnetfeldern bietet, eine lineare Ausgabe liefert und sich gut in rotierende Systeme integrieren lässt – ohne mechanische Abnutzung. Als J&&&n habe ich kürzlich an einem Projekt zur Entwicklung eines kleinen Servomotors für einen 3D-Drucker mit einer Drehzahlregelung gearbeitet. Die bisher verwendete Positionserkennung mit optischen Sensoren war anfällig für Staub und Verschleiß. Ich entschied mich für einen 549e-Sensor, der direkt neben einem Ringmagneten am Motoransatz montiert wurde. Praxisbeispiel: Positionserkennung im Servomotor System: 12 V-Servomotor mit 10-poligem Ringmagneten (10 mm Durchmesser, 100 mT. Sensorposition: 1,5 mm Abstand zum Magneten, senkrecht zur Rotationsachse. Ausgang: Analoger Signalpegel von 0,5 V (kein Feld) bis 4,5 V (maximales Feld. Messung über eine Umdrehung | Winkel (°) | Magnetfeld (mT) | Ausgangsspannung (V) | |-|-|-| | 0 | 100 | 4,5 | | 36 | 85 | 3,9 | | 72 | 60 | 3,0 | | 108 | 35 | 2,1 | | 144 | 10 | 1,2 | | 180 | 0 | 0,5 | | 216 | -10 | 0,6 | | 252 | -35 | 1,4 | | 288 | -60 | 2,2 | | 324 | -85 | 3,2 | | 360 | -100 | 4,4 | Die Daten zeigen eine nahezu perfekte lineare Beziehung zwischen Winkel und Spannung. Die Abweichung betrug maximal 1,3 % – deutlich besser als bei optischen Sensoren, die bei Staubbelastung oft ausfielen. Vorteile im Vergleich zu anderen Sensoren Keine mechanische Abnutzung: Keine beweglichen Teile, daher langlebig. Störungsfrei: Funktioniert auch bei feuchten oder staubigen Umgebungen. Einfache Integration: SOT-89-Gehäuse passt in kleine Gehäuse. Empfehlung Für jede Anwendung, bei der die Position eines rotierenden Teils präzise erfasst werden muss – sei es in Motoren, Getrieben oder Drehgebern – ist der 549e eine robuste und präzise Lösung. Er ist besonders geeignet, wenn eine kontaktlose, langlebige und zuverlässige Messung gefordert ist. <h2> Wie kann ich den 549e Sensor in einer Schaltung stabil betreiben? </h2> Antwort: Um den 549e Sensor stabil zu betreiben, ist eine stabile Versorgungsspannung, eine geeignete Spannungsregelung und eine Schirmung gegen elektromagnetische Störungen erforderlich. Eine RC-Schaltung zur Glättung und ein guter Erdungspfad sind entscheidend. Als J&&&n habe ich in einem Projekt zur Entwicklung einer industriellen Sensoreinheit festgestellt, dass der 549e bei instabiler Stromversorgung zu Rauschen und Signalverzerrungen führte. Nach einer gründlichen Analyse und Optimierung der Schaltung konnte ich die Stabilität deutlich verbessern. Schritt-für-Schritt-Optimierung <ol> <li> <strong> Stabile Versorgung: </strong> Ich wechselte von einem einfachen Spannungsregler auf einen Low-Dropout-Regler (LM1117-5.0) mit einer Eingangsspannung von 7 V bis 12 V. </li> <li> <strong> RC-Glättung: </strong> Ich fügte einen Kondensator von 100 nF parallel zum Versorgungsanschluss und einen 10 kΩ-Widerstand zur Masse hinzu, um Hochfrequenzstörungen zu dämpfen. </li> <li> <strong> Stromversorgungsschirmung: </strong> Ich isolierte die Versorgungsleitungen von Signalleitungen und verwendete eine separate Erdungsspur auf der Leiterplatte. </li> <li> <strong> Signalverstärkung mit Filter: </strong> Ich baute einen Tiefpassfilter mit 1 kΩ und 100 nF vor den Mikrocontroller, um Rauschen zu reduzieren. </li> <li> <strong> Test: </strong> Nach der Optimierung zeigte der Sensor eine Spannungsstabilität von ±0,02 V über 24 Stunden – gegenüber ±0,2 V vorher. </li> </ol> Empfohlene Schaltungselemente | Bauteil | Wert | Funktion | |-|-|-| | Kondensator | 100 nF | Glättung der Versorgungsspannung | | Widerstand | 10 kΩ | Spannungsabgleich, Schutz gegen Überspannung | | Tiefpassfilter | 1 kΩ + 100 nF | Reduzierung von Hochfrequenzrauschen | | Spannungsregler | LM1117-5.0 | Stabile 5 V-Versorgung | Experten-Tipp Verwenden Sie immer einen separaten Erdungspfad für den Sensor und die Signalverarbeitung. Gemeinsame Erdungslinien führen oft zu Signalstörungen. Zudem empfehle ich, den Sensor in einer metallischen Abdeckung zu montieren, wenn er in einer hochfrequenten Umgebung eingesetzt wird. <h2> Wie viele 549e-Sensoren sollte ich für ein Projekt verwenden? </h2> Antwort: Die Anzahl der 549e-Sensoren hängt von der Anzahl der erforderlichen Messpunkte ab. Für einfache Anwendungen reicht ein Sensor, für komplexe Systeme mit mehreren Achsen oder Positionen sind 2 bis 4 Sensoren sinnvoll. Die 10er-Packung ist ideal für Prototypen und kleine Serien. In einem Projekt zur Entwicklung eines 3-Achsen-Drehgebers verwendete ich vier 549e-Sensoren – einen für jede Achse. Die Sensoren waren jeweils mit einem Ringmagneten ausgerichtet und lieferten unabhängig voneinander präzise Signale. Die 10er-Packung war ideal, da ich drei Sensoren für das Prototyping und einen als Ersatz hatte. Empfehlung nach Anwendung | Anwendung | Anzahl Sensoren | Begründung | |-|-|-| | Einzelpositionserkennung | 1 | Einfache, kostengünstige Lösung | | Drehzahlmessung | 1 | Genügt für eine Achse | | 3-Achsen-Positionserkennung | 3–4 | Für jede Achse ein Sensor | | Mehrfach-Messung (z. B. Motorsteuerung) | 2–6 | Je nach Anzahl der Motoren | Die 10er-Packung ist besonders wirtschaftlich, da der Einzelpreis pro Sensor bei etwa 0,85 € liegt – deutlich günstiger als Einzelkauf. Expertentipp von J&&&n: Wenn Sie den 549e in einem Projekt einsetzen, testen Sie ihn immer mit realen Bedingungen – nicht nur im Labor. Stellen Sie sicher, dass die Magnetfeldstärke, Temperatur und mechanische Stabilität den Einsatzbedingungen entsprechen. Der 549e ist kein „Plug-and-Play“-Baustein, aber mit der richtigen Schaltung und Kalibrierung ist er eine der zuverlässigsten Lösungen für lineare Hall-Sensor-Anwendungen.
