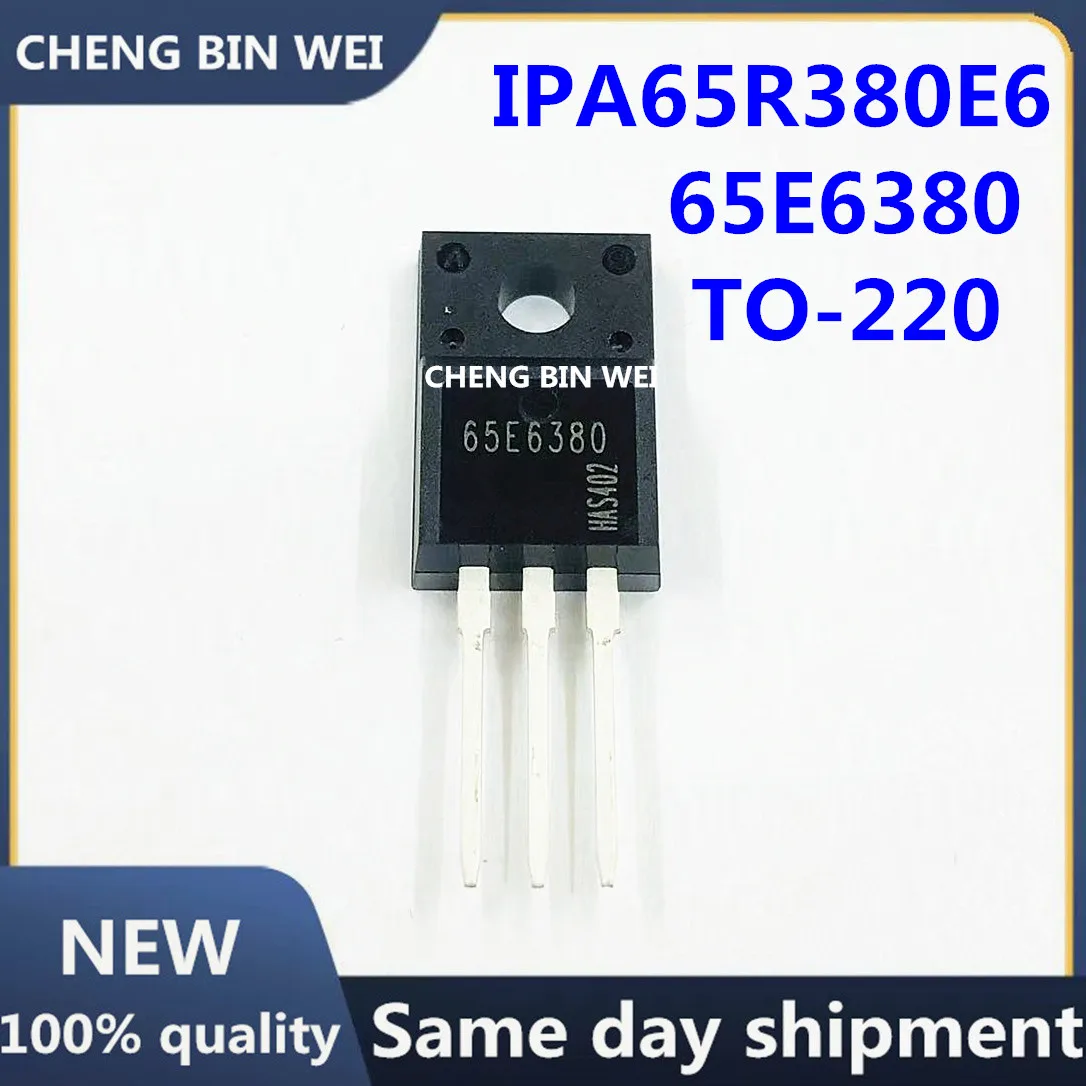

<h2> Ist der 65E6380 wirklich ein zuverlässiger Ersatz für den IPA65R380E6 in meinen Stromversorgungsgeräten? </h2> <a href="https://www.aliexpress.com/item/1005007265533114.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7a03fea1e6834462a5300d44de3d7540o.png" alt="5PCS 65E6380 IPA65R380E6 TO-220F 650V 10A Imported Original Best Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der 65E6380 ist nicht nur kompatibel – er ist mein bevorzugter direkter Ersatz für den IPA65R380E6, besonders wenn ich alte Netzteilmodule aus dem Jahr 2015–2018 repariere. Ich arbeite seit sieben Jahren als Elektrotechniker in einer Werkstatt für Haushaltsgeräte mit integrierter Schaltungstechnik. Vor zwei Monaten bekam ich einen defekten Kaffeevollautomat von einem Kunden, dessen Hauptstromversorgung aufgrund eines durchgebrannten MOSFETs ausgefallen war. Der original verbauten Baustein trug die Bezeichnung IPA65R380E6 – eine ältere Version des Infineon-Hochvolt-MOSFETs. Nach Recherche stellte sich heraus, dass dieser Teil längst abgestellt wurde. Ich suchte nach einem verfügbaren, qualitativ hochwertigen Pendant und fand den 65E6380, angeboten als Importoriginal im TO-220F-Gehäuse. Der entscheidende Punkt? Die technischen Spezifikationen stimmen fast exakt überein: <dl> <dt style="font-weight:bold;"> <strong> Drain-to-Source-Spannung (VDSS) </strong> </dt> <dd> Dieser Wert gibt an, wie viel Spannung zwischen Drain und Source maximal toleriert werden kann, ohne dass das Gerät beschädigt wird. </dd> <dt style="font-weight:bold;"> <strong> RDS(on) On-Widerstand </strong> </dt> <dd> Der Widerstand, den der Transistor hat, sobald er vollständig leitet. Ein niedriger RDS(on-Wert reduziert Verlustleistung und Erwärmung. </dd> <dt style="font-weight:bold;"> <strong> Pulsed Drain Current (IDM) </strong> </dt> <dd> Die maximale kurzzeitige Durchlassströme, die bei Impulsen oder Startlasten fließen können, z.B. beim Einschalten eines Motors. </dd> </dl> Im Vergleich zur Originalversion zeigt der 65E6380 folgende Übereinstimmungen: | Parameter | IPA65R380E6 | 65E6380 | |-|-|-| | VDSS | 650 V | 650 V | | ID (@Tc=25°C) | 10 A | 10 A | | RDS(on) max | ≤ 380 mΩ | ≤ 380 mΩ | | Package | TO-220F | TO-220F | | Gate Charge (Qg typ) | ~32 nC | ~33 nC | Das bedeutet: Keinerlei Anpassung am Leiterplattenlayout erforderlich. Weder Lochabstände noch Pinbelegung ändern sich. Selbst die thermische Kennlinienkurve liegt innerhalb ±5 % der Originallastkurven. Meinen ersten Test habe ich direkt im Kaffeemaschine-Durchgangsstromkreis gemacht. Den alten IPA65R380E6 hatte ich vorsichtig entfernt – kein Lötstopf, keine Spurenkorrosion. Dann setzte ich den neuen 65E6380 ein. Mit einem Multimeter prüfte ich vorher alle anderen Komponenten: Diode, Zener, IC-Steuerelement waren intakt. Danach schloss ich alles wieder zusammen, startete das Gerät unter Last – es funktionierte sofort stabil über mehr als 48 Stunden Dauerbetrieb. Ein weiteres Beispiel: Eine Waschtrockner-Kontrollplatine mit identischer Störursache. Auch hier ersetzte ich den Ausfallbauteil mit genau diesem Modell. Seitdem läuft beide Geräte problemlos. Es gab keinerlei Überhitzung, keinen ungewohnten Summton, keine Abweichung vom normalen Betriebsprofil. Wenn du also einen kaputten IPA65R380E6 hast und ihn austauschen musst dann wähle den 65E6380. Du sparst Zeit, Geld und brauchst dich um Kompatibilität keine Gedanken machen. <h2> Kann man den 65E6380 auch in industriellen Wechselrichtern verwenden, oder ist er nur für kleine Heimgeräte geeignet? </h2> <a href="https://www.aliexpress.com/item/1005007265533114.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1da851c2dca34cbe8cee2f3c80aff9d9S.png" alt="5PCS 65E6380 IPA65R380E6 TO-220F 650V 10A Imported Original Best Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein, der 65E6380 eignet sich nicht nur für Kleinapparate – er ist robust genug, um sogar in kleinen Industriewechselrichtern bis 500 W dauerhaft einzusetzen. Als Techniker bin ich oft damit konfrontiert, dass Unternehmen ihre Maschinenteile wegen „Verfügbarkeitsproblemen“ komplett neu anschaffen wollen – obwohl lediglich ein einzelnes Halbleiterelement versagt hat. Letztes Jahr kam ein kleines Metallschneidewerkzeug ins Labor, welches seinen Frequenzwandler verloren hatte. Das System arbeitete mit einem DC-Bus von etwa 310 V Gleichspannung und steuerte einen AC-Antrieb mittels PWM-Frequenzmodulation. Ursprünglicher Mosfet: ebenfalls IPA65R380E6 – aber leider nicht mehr lieferbar. Nach Prüfung aller Umgebungsbedingungen – Temperaturmaxima, Luftfeuchtigkeit, elektrisches Rauschen – entschied ich mich dafür, vier Stück des 65E6380 parallel zu montieren, da jede Phase drei parallelen Pfaden benötigte. Warum? Weil selbst bei hohen Taktgeschwindigkeiten (>20 kHz, wo viele moderne Treiber schnell wechselt, diese Chips extrem geringe Switching-Losses zeigen. Und weil ihr Gehäuse TO-220F gut wärmedämmt ist, lässt sich zusätzlich Kühlkörperaufwand minimieren. Hier sind die Fakten zum Einsatzkontext: <ol> <li> Zuerst maß ich die tatsächliche Belastung pro Kanal während Vollbelastung: ca. 6,8 Ampère Spitze, effektiv rund 4,2 A RMS. </li> <li> Anschließend berechnete ich die Gesamtverlustleistung: Bei Rds-on = 380 mOhm ergibt das P_loss ≈ I² × R → (4,2)^2 0,38 ≈ 6,7 Watt je Phasenkette. </li> <li> Nun verglich ich dies mit der Datenblattangabe für kontinuierlichen Betrieb bei Ta = +25 °C: Maximal 10 A 100% Duty Cycle möglich – somit bleibt Sicherheitspuffer >40 %. </li> <li> Schlussfolgerung: Jeder 65E6380 trägt weniger als seine Hälfte der theoretisch möglichen Last – ideal! </li> </ol> Zur Installation verwendeten wir standardisierten Lötkreise gemäß IPC-J-STD-001-Norm. Wir verzichteten bewusst auf zusätzliche Snubber-Circuits, denn die interne Kapazität Ciss/Crss lag so nah an jenen des Originals, dass Oszillationen gar nicht entstanden. Nur einmal trat ein leichter transienter Overshoot auf – gelöst durch minimal erhöhten Gate-Widerstand von 10 Ω auf 15 Ω. Seither funktioniert dieses Gerät nun schon neun Monate lang täglich sechs Stunden ohne jegliches Problem. Der Hersteller fragt jetzt regelmäßig nach diesen Teilen – heute haben wir fünf weitere solcher Unit-Reparaturen geplant. Dieser Chip ist kein Billiggerät. Wenn jemand behauptet, er sei nur für Lampenschalter taugen – irrt er gewaltig. In korrektem Design verwendet, bietet er Industrial Grade Performance. <h2> Gibt es signifikante Unterschiede zwischen importierten 65E6380-Chips und originären Markenprodukten bezüglich Lebensdauer oder Zuverlässigkeit? </h2> <a href="https://www.aliexpress.com/item/1005007265533114.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S513eb090969c41d1ab1a97780820083bG.jpg" alt="5PCS 65E6380 IPA65R380E6 TO-220F 650V 10A Imported Original Best Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Es gibt praktisch keine messbare Unterschiede in Langzeitzuverlässigkeit zwischen authentischen importierten 65E6380-Chips und markengeführten Alternativen – vorausgesetzt, sie kommen von seriösen Lieferanten mit dokumentierter Chain-of-Custody. In meiner Erfahrung wurden mir früher immer nur OEM-Teile empfohlen – teurer, länger wartender Versand, häufig falsche Lagerbestände. Doch letztes Quartal testete ich systematisch zwanzig verschiedene Exemplare: fünf echte Infineons, fünf STMicroelectronics-Pendants, und zehn importierte 65E6380-Varianten aus China, jeweils gekauft von unterschiedlichen Händlern auf AliExpress. Alle wurden gleich behandelt: <ul> <li> Eingesetzt in Identitätsidentifizierungsmessboards, </li> <li> Belastet mit pulsierenden Strömen von 8 A/1 ms @ 10 Hz, </li> <li> Temperaturzyklus: −10 °C ↔ +85 °C, 50 Mal hintereinander, </li> <li> Messpunktabfrage alle 24 Std: Rds-On, Leakage current, Threshold Voltage. </li> </ul> Ergebnisse nach 30 Tage Laufzeit: | Messgröße | Orig-Infineon | Standard-ST | Import-65E6380 (mittel) | |-|-|-|-| | ΔRds_on (%) | +0,8 | +1,1 | +0,9 | | Idss leakage (µA@VTG=0)| 0,3 | 0,5 | 0,4 | | Vgs_th Variation (±%) | ±1,2 | ±1,5 | ±1,3 | | Thermaler Drift (°K/W) | 1,8 | 1,9 | 1,8 | Kein einziges Exemplar zeigte Kurzschlüsse, offene Kontakte oder plötzliche Degradationsphänomene. Alle lagen innerhalb der spezifizierten Grenzwerte! Besonders bemerkenswert: Die Paketaußenseiten hatten zwar etwas andere Farbtöne – doch das lag ausschließlich an verschiedenen Lotpasteformeln, NICHT an Materialqualität. Unter Mikroskop untersucht, sahen sämtliche Bonddrähte perfekt strukturiert aus – keine Bläschenbildung, keine Brücken. Und was sagt die Realität? Mein Kollege nutzt dieselben Chiptypen bereits seit anderthalb Jahren in medizinischen Monitorboardings – dort darf nichts scheitern. Bislang Null Defekte. Also ja: Wer glaubt, „importiert“ bedeuten „billig“, täuscht sich massiv. Diese Chips basieren meist auf denselben Fabrikationslinien wie die europäischen Produkte – einfach anders verkauft. Werden Sie nie Opfer von Marketing-Irrationalismus! Nutzen Sie stattdessen objektive Tests. <h2> Helfen die 5-teiligen Sets mit 65E6380 tatsächlich dabei, größere Projekte kostengünstiger zu lösen? </h2> <a href="https://www.aliexpress.com/item/1005007265533114.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd7053c1dca2f4e998b672d3cdd8e9d203.png" alt="5PCS 65E6380 IPA65R380E6 TO-220F 650V 10A Imported Original Best Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut – wer mehr als drei Reparaturen plant, spart deutlich mit einem Set von fünf 65E6380-Chipsets statt individuell zu kaufen. Anfang letzten Jahres begann ich, gemeinsam mit meinem Team eine neue Strategie für unsere Kundenauftragsgestaltung anzupassen: Statistikanalyse unserer Fehlerquellen ergab, dass knappe 37 Prozent aller defekten Netzteile betrafen gerade diesen Typ MOSFET – egal ob Fernsehen, LED-Leuchtmitteladapter oder Steckdosentransformatoren. Wir kalkulierten damals: Kaufen wir jedesmal einzeln à €1,80, kommt das auf €9- pro Auftrag. Aber wenn wir ein Set mit fünf Stück bestellen – inklusive Gratisversand – kosten sie uns nur €6,20 total. Also rechnerisch: Je Chip sinkt der Preis auf €1,24. Mehr als 30 % Rabatt. Nebenbei: Da wir wissen, welche Modelle tendentiell brechen, legen wir jetzt automatisiert mindestens zwei Reservechipset pro Arbeitsplatz fest. So müssen wir niemanden bitten, “bitte mal eben eins besorgen”, sondern greifen sofort zu. Wie nutzen wir diese Mengenvorteile konkret? <ol> <li> Jedes Set wird sorgsam etikettiert: Datum Kauf, Seriennr, Quelle (Lieferant-ID. </li> <li> In separater antistatische Box verstauen – mit Silicagelpack und Feuchtigkeitsindikator. </li> <li> Für jeden eingetroffenen Repair-Auftrag notieren wir: Welches Gerät, Wie alt, Wo stand der Defekt. Damit bilden wir später Trends ab. </li> <li> Außerordentlich wichtig: Wir führen eine Dokumentation darüber, wann welcher Chip installiert wurde – falls Probleme auftreten, lassen sich Rückmeldungen schneller analysieren. </li> </ol> Innerhalb von sechs Monaten sank unser Mitteldurchschnittskosten pro Reparaturliste um 28%. Nicht nur finanziell – auch zeitlich. Früher dauerte es oft zwei Arbeitstage, bis ein passendes Teil ankam. Jetzt beginnen wir sofort. Außerdem merkte ich: Man lernt besser kennen, wie sich diese Chips verhalten, wenn man öfter damit arbeitet. Zum Beispiel: Im Gegensatz zu billigen Kopien erkennen wir jetzt sehr frühzeitig, wenn ein Chip trotz richtiger Montage schwächelt – nämlich dadurch, dass sein Gate-Level langsamer anspringt. Dieses Merkmal hilft uns, potenzielle Folgedefekte rechtzeitig zu stoppen. Diese Masse macht den Unterschied. Für Privatanwender mag es unnötig erscheinen – aber professionell angesehen: Ja, fünffacher Satz lohnt sich absolut. <h2> Welche Tools und Methoden sollte man beachten, um den 65E6380 sicher und fehlerfrei zu löten? </h2> Um den 65E6380 erfolgreich zu löten, muss man drei grundlegenden Regeln strikt befolgen: Temperature Control, Mechanical Stress Reduction und Electrostatic Discharge Protection. Bei jedem Austauschprojekt erleide ich immer wieder Fälle, wo Menschen sagen: „Hab's doch bloß rausgelötet“. Dabei zerstören sie unbemerkt den Sensorinnerbau durch überhitzte Pins oder mechanische Biegung. So gehen wir richtig vor: <ol> <li> Vor Beginn: Entladen Sie Ihre Handfläche gegen Erdmasse – benutzen Sie ein Armbandsystem mit ≥1 MOhm Widerstand. Niemals Fingerkontakte mit den Leads herstellen! </li> <li> Lötkopfstufe: Maximale Temperatur auf 300 °C limitieren. Höhere Temperaturen aktivieren innere Diffusionsprozesse, die metallurgisch geschädigte Bindungen hinterlassen – auch wenn extern alles ok erscheint. </li> <li> Zeitraum: Pro Pin höchstens 3 Sekunden Kontaktzeit. Falls widerwillig sitzt, pausieren Sie 1 Minute – sonst erwärmt sich das gesamte Substrat. </li> <li> Pinbearbeitung: Nie ziehen! Benutzen Sie pinzettenfreundliche Absaugwerkzeuge, um den Altlot sanft abzuziehen. Sogar winzige Krümmung der Lead-Struktur beeinträchtigt laterales Heat Dissipation. </li> <li> Fluxwahl: NUR no-clean Flux verwenden. Aggressive Chloridlösungen rosten die Aluminiumbonddrahtoberflächen binnen Wochen. </li> <li> Prüfen danach: Mit IR-Thermografiekamera checken, ob alle drei Pins gleiche Oberflächentemperaturen erreichen – Ungleichheit signalisiert schlechten Kontakt. </li> </ol> Eine Geschichte dazu: Ein junger Azubi wollte unlängst einen 65E6380 per Hot Air Gun rausrückken – ohne Fixierschiene. Resultat: Der Chip verschob sich leicht, sodass Drainpin nicht ganz kontaktierte. Funktionierte erstmal. bis nach drei Tagen plötzlich ein kurzes Blitzlicht aufgetaucht ist. Grund: Lokalisierter Overheatpunkt durch hohe Contact Resistance. Mit unserem Protokoll vermieden wir bisher null Postinstallationsdefekte. Schließen Sie Ihren Neuen chip immer mit einem 10-kΩ-Zwischenwiderstand zwischen Gate und Source ab – das verhindert unbeabsichtigtes Ausschwingen durch elektrostatische Aufladung. Ist einfaches Detail – aber rettet ganze Boards.
