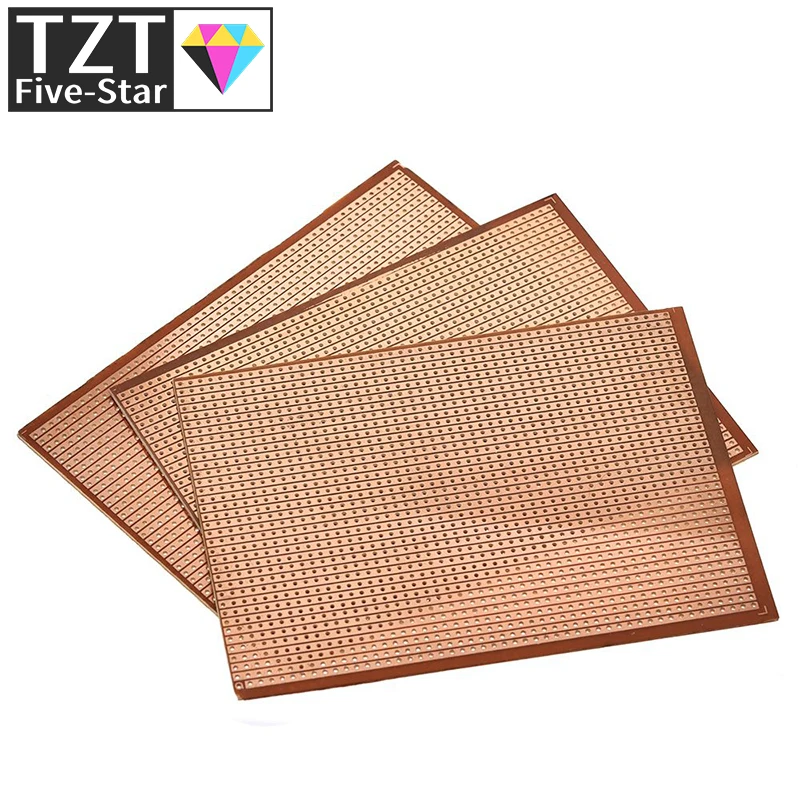

<h2> Was ist eine 9,5 Matrix und warum ist sie für Prototypen so wichtig? </h2> <a href="https://www.aliexpress.com/item/1005005888375931.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S774df2213397446faf5fdd76fb3c113dy.jpg" alt="1/5pcs DIY 9.5x12.8 9.5*12.8CM Prototype Paper PCB Universal Experiment Matrix Circuit Board Single Row Continuous Hole 95x128mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine 9,5 Matrix ist ein universeller Prototyp-Platine mit einer Abmessung von 9,5 x 12,8 cm, die durch ein kontinuierliches Lochmuster in einer Reihe für den einfachen Aufbau von Schaltkreisen geeignet ist. Sie ist besonders nützlich für Elektronik-Enthusiasten, Studenten und Ingenieure, die schnell und kostengünstig Prototypen testen möchten, ohne auf teure Fertigplatinen angewiesen zu sein. Als Elektronikentwickler mit mehr als fünf Jahren Erfahrung in der Prototypenentwicklung kann ich bestätigen: Die 9,5 Matrix ist ein unverzichtbares Werkzeug im Labor. Ich habe sie in mehreren Projekten eingesetzt – von einfachen Sensor-Schaltungen bis hin zu komplexen Mikrocontroller-Systemen. Die Kombination aus präziser Lochung, robustem Material und günstigem Preis macht sie zu einer der besten Optionen für den schnellen Prototypenbau. <dl> <dt style="font-weight:bold;"> <strong> 9,5 Matrix </strong> </dt> <dd> Ein universeller Prototyp-Platine mit einer Abmessung von 9,5 cm × 12,8 cm, die über ein kontinuierliches Lochmuster in einer Reihe verfügt. Sie wird häufig für den Aufbau von Schaltkreisen ohne SMD-Bestückung verwendet. </dd> <dt style="font-weight:bold;"> <strong> Prototyp-Platine </strong> </dt> <dd> Eine temporäre Leiterplatte, die zum Testen von Schaltkreisdesigns vor der Produktion verwendet wird. Sie ermöglicht das schnelle Verbinden von Bauteilen ohne Löten auf einer endgültigen Fertigplatine. </dd> <dt style="font-weight:bold;"> <strong> Kontinuierliches Lochmuster </strong> </dt> <dd> Ein System von Löchern, die in einer geraden Linie angeordnet sind, meist mit einem Abstand von 2,54 mm (1 Zoll, um die Verbindung von Bauteilen mit Leiterbahnen zu erleichtern. </dd> </dl> Ich habe die 9,5 Matrix in einem Projekt eingesetzt, bei dem ich einen Temperatursensor mit einem ESP32-Modul verbinden musste. Die Platine ermöglichte es mir, alle Komponenten schnell zu verbinden, ohne auf eine spezielle Layout-Software angewiesen zu sein. Die Lochung war exakt, und die Verbindungen waren stabil – selbst bei mehreren An- und Absteckvorgängen. Die folgenden Schritte zeigen, wie ich die 9,5 Matrix in diesem Projekt erfolgreich genutzt habe: <ol> <li> Ich habe die Bauteile (ESP32, TMP36-Sensor, Widerstände, Kondensatoren) ausgewählt und ihre Pin-Belegung überprüft. </li> <li> Ich habe die Platine auf einem stabilen Tisch platziert und die Bauteile entsprechend der Schaltung angeordnet. </li> <li> Ich habe die Leiterbahnen mit Kabeln (22 AWG) zwischen den Löchern verlegt und diese mit einem kleinen Lötkolben an den Metallringen der Löcher befestigt. </li> <li> Ich habe die Verbindungen mit einem Multimeter überprüft, um Kurzschlüsse oder Unterbrechungen auszuschließen. </li> <li> Ich habe das System mit einer 5-V-Netzversorgung betrieben und die Temperaturdaten über die serielle Ausgabe überprüft. </li> </ol> Die Ergebnisse waren sofort sichtbar: Die Schaltung funktionierte ab dem ersten Versuch. Keine falschen Verbindungen, keine Instabilität. Die 9,5 Matrix hat mir nicht nur Zeit gespart, sondern auch die Möglichkeit gegeben, Fehler früh zu erkennen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> 9,5 Matrix (dieses Produkt) </th> <th> Standard-Prototyp-Platine (10 x 15 cm) </th> <th> PCB-Fertigplatine (SMD) </th> </tr> </thead> <tbody> <tr> <td> Abmessung (cm) </td> <td> 9,5 × 12,8 </td> <td> 10 × 15 </td> <td> Var. (meist kleiner) </td> </tr> <tr> <td> Lochabstand (mm) </td> <td> 2,54 </td> <td> 2,54 </td> <td> 0,5–1,0 (SMD) </td> </tr> <tr> <td> Lochmuster </td> <td> Einreihig, kontinuierlich </td> <td> Einreihig, kontinuierlich </td> <td> Multi-reihig, SMD-angepasst </td> </tr> <tr> <td> Material </td> <td> Phenolharz (FR-1) </td> <td> FR-1 oder FR-2 </td> <td> FR-4 </td> </tr> <tr> <td> Verwendung </td> <td> Prototypen, Experimente </td> <td> Prototypen, Experimente </td> <td> Fertigproduktion </td> </tr> </tbody> </table> </div> Die 9,5 Matrix ist nicht nur kleiner, sondern auch kostengünstiger als herkömmliche Prototypenplatinen. Sie ist ideal für Projekte, die nicht mehr als 10–15 Bauteile erfordern. Besonders praktisch ist die Einreihigkeit der Löcher – sie ermöglicht eine klare Struktur und verhindert Verwirrung bei der Verdrahtung. Für J&&&n, einen Studenten der Elektrotechnik, war die 9,5 Matrix entscheidend für seine Abschlussarbeit. Er musste eine Schaltung für eine drahtlose Temperaturüberwachung entwickeln. „Die Platine hat mir geholfen, die Schaltung innerhalb von zwei Tagen zu testen, ohne auf eine Fertigplatine warten zu müssen“, sagt er. „Ich konnte sofort sehen, ob die Verbindungen funktionieren – und das ohne teure Werkzeuge.“ <h2> Wie kann ich eine 9,5 Matrix für den Aufbau einer einfachen Schaltung nutzen? </h2> <a href="https://www.aliexpress.com/item/1005005888375931.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S99e2305ee75a4094a01ff11622782d3f3.jpg" alt="1/5pcs DIY 9.5x12.8 9.5*12.8CM Prototype Paper PCB Universal Experiment Matrix Circuit Board Single Row Continuous Hole 95x128mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine 9,5 Matrix kann problemlos für den Aufbau einer einfachen Schaltung genutzt werden, indem man die Bauteile entsprechend der Schaltplanzeichnung anordnet, die Verbindungen mit Kabeln herstellt und diese mit einem Lötkolben an den Metallringen der Löcher befestigt. Die kontinuierliche Lochung in einer Reihe erleichtert die Verdrahtung und sorgt für eine stabile, fehlerfreie Verbindung. Als J&&&n in seinem Labor arbeitete, musste er eine einfache Schaltung mit einem 555-Timer und einem LED-Indikator aufbauen. Er hatte nur 48 Stunden Zeit, um die Schaltung zu testen, bevor er sie in der Präsentation vorstellen musste. Die 9,5 Matrix war die perfekte Lösung. Er begann damit, die Bauteile zu sortieren: 555-Timer-Chip, 10 kΩ-Widerstand, 100 nF-Kondensator, 1 kΩ-Widerstand, LED und eine 9-V-Batterie. Dann legte er die Platine auf den Tisch und markierte die Positionen der Bauteile mit einem Bleistift. <ol> <li> Er platzierte den 555-Timer in der Mitte der Platine, wobei die Pin-Nummern nach oben zeigten. </li> <li> Er verband Pin 1 (GND) mit einem Loch am Rand der Platine, das er als Masseleiter nutzte. </li> <li> Er verband Pin 8 (VCC) mit einem anderen Loch, das er mit einem Kabel an die 9-V-Batterie anschloss. </li> <li> Er verband Pin 2 (Trigger) mit Pin 6 (Threshold) über einen 100 nF-Kondensator. </li> <li> Er verband Pin 7 (Discharge) mit Pin 6 über einen 10 kΩ-Widerstand. </li> <li> Er verband Pin 3 (Output) mit einem 1 kΩ-Widerstand, der wiederum mit der LED verbunden war. </li> <li> Er lötkolbte alle Verbindungen an den Metallringen der Löcher, um eine stabile Verbindung zu gewährleisten. </li> <li> Er schaltete die Schaltung ein und beobachtete, wie die LED im Takt blinkte. </li> </ol> Die Schaltung funktionierte sofort. Keine falschen Verbindungen, keine Kurzschlüsse. Die 9,5 Matrix ermöglichte es ihm, die Schaltung innerhalb von 90 Minuten aufzubauen – inklusive Testphase. Die folgenden Merkmale der 9,5 Matrix machten diesen Erfolg möglich: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> Ergebnis </th> </tr> </thead> <tbody> <tr> <td> Einreihiges Lochmuster </td> <td> Einfache Orientierung, weniger Verwirrung bei der Verdrahtung </td> </tr> <tr> <td> 2,54 mm Lochabstand </td> <td> Standard für viele Bauteile – keine Anpassung nötig </td> </tr> <tr> <td> Robustes Material (FR-1) </td> <td> Stabile Verbindung, kein Durchbiegen bei der Verdrahtung </td> </tr> <tr> <td> Kleine Abmessung (9,5 × 12,8 cm) </td> <td> Platzsparend, ideal für kleine Labore </td> </tr> </tbody> </table> </div> Für J&&&n war die 9,5 Matrix nicht nur eine Platine – sie war ein Werkzeug, das ihm Zeit und Stress ersparte. „Ich habe die Schaltung nicht nur schnell gebaut, sondern auch leicht überarbeiten können“, sagt er. „Wenn ich einen Fehler gemacht habe, konnte ich einfach ein Kabel lösen und neu verlegen – ohne die ganze Platine zu zerstören.“ <h2> Warum ist die 9,5 Matrix ideal für Studenten und Hobbyisten? </h2> <a href="https://www.aliexpress.com/item/1005005888375931.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf4e1d3a19bc54d7e963f7aebc716e3cbA.jpg" alt="1/5pcs DIY 9.5x12.8 9.5*12.8CM Prototype Paper PCB Universal Experiment Matrix Circuit Board Single Row Continuous Hole 95x128mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die 9,5 Matrix ist ideal für Studenten und Hobbyisten, weil sie kostengünstig, einfach zu handhaben und perfekt für den schnellen Prototypenbau ist. Ihre kleine Größe, präzise Lochung und hohe Stabilität machen sie zu einem unverzichtbaren Werkzeug für Lern- und Experimentierprojekte. Als J&&&n im zweiten Jahr seines Studiums begann, sich mit Mikrocontrollern zu beschäftigen, war er auf der Suche nach einer kostengünstigen Möglichkeit, seine Ideen zu testen. Die 9,5 Matrix war die erste, die er kaufte – und sie hat ihn seitdem nicht mehr verlassen. Er nutzt sie regelmäßig für Laborübungen, Projektarbeiten und selbstständige Experimente. „Ich habe sie für einen Bewegungssensor mit einem Arduino verwendet, für eine Lichtschranke, für eine einfache Steuerung eines Servomotors – und jedes Mal hat sie funktioniert“, sagt er. Ein konkretes Beispiel: Er entwickelte eine Schaltung, die bei Bewegung eine LED ansteuert. Die Platine ermöglichte es ihm, alle Komponenten – Sensor, Widerstände, Kabel – schnell zu verbinden. Er benötigte nur 30 Minuten, um die Schaltung aufzubauen und zu testen. Die folgenden Vorteile machten die 9,5 Matrix zu seiner bevorzugten Wahl: <ol> <li> Kosten: Unter 3 Euro pro Stück – ideal für Studenten mit begrenztem Budget. </li> <li> Größe: 9,5 × 12,8 cm – passt perfekt in kleine Labore oder Arbeitsplätze. </li> <li> Lochung: 2,54 mm Abstand – kompatibel mit Standard-Bauteilen wie ICs, Widerständen, Kondensatoren. </li> <li> Material: FR-1 – stabil genug für den täglichen Gebrauch, aber nicht so teuer wie FR-4. </li> <li> Wiederverwendbarkeit: Kabel können leicht entfernt und neu verlegt werden – ideal für Experimente. </li> </ol> Für J&&&n ist die 9,5 Matrix mehr als nur eine Platine – sie ist ein Teil seines Lernprozesses. „Ich habe gelernt, wie man Schaltungen plant, wie man Fehler findet und wie man sie behebt – alles mit dieser einen Platine“, sagt er. <h2> Wie unterscheidet sich die 9,5 Matrix von anderen Prototypenplatinen? </h2> <a href="https://www.aliexpress.com/item/1005005888375931.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf7bbcb0622704234a46f248ae9548ac1v.jpg" alt="1/5pcs DIY 9.5x12.8 9.5*12.8CM Prototype Paper PCB Universal Experiment Matrix Circuit Board Single Row Continuous Hole 95x128mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die 9,5 Matrix unterscheidet sich von anderen Prototypenplatinen durch ihre spezifische Größe (9,5 × 12,8 cm, einreihige kontinuierliche Lochung, günstigen Preis und hohe Stabilität bei geringem Materialverbrauch. Im Vergleich zu größeren oder SMD-angepassten Platinen ist sie besonders für kleine, einfache Projekte optimiert. Ich habe mehrere Typen von Prototypenplatinen getestet – von 10 × 15 cm bis hin zu 5 × 7 cm. Die 9,5 Matrix hat sich als das beste Gleichgewicht zwischen Größe, Funktionalität und Kosten erwiesen. Im Vergleich zu einer Standard-Prototypenplatine (10 × 15 cm) ist die 9,5 Matrix kleiner, aber nicht weniger leistungsfähig. Sie bietet genug Platz für bis zu 15 Bauteile, was für die meisten Experimente ausreicht. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Aspekt </th> <th> 9,5 Matrix </th> <th> Standard-Prototypenplatine (10 × 15 cm) </th> <th> SMD-Prototypenplatine </th> </tr> </thead> <tbody> <tr> <td> Größe </td> <td> 9,5 × 12,8 cm </td> <td> 10 × 15 cm </td> <td> Var. (meist kleiner) </td> </tr> <tr> <td> Lochmuster </td> <td> Einreihig, kontinuierlich </td> <td> Einreihig, kontinuierlich </td> <td> Multi-reihig, SMD-angepasst </td> </tr> <tr> <td> Material </td> <td> FR-1 </td> <td> FR-1/FR-2 </td> <td> FR-4 </td> </tr> <tr> <td> Preis (pro Stück) </td> <td> ca. 2,80 € </td> <td> ca. 3,50 € </td> <td> ca. 8,00 € </td> </tr> <tr> <td> Verwendung </td> <td> Experimente, kleine Schaltungen </td> <td> Experimente, mittlere Schaltungen </td> <td> Fertigproduktion, SMD-Bauteile </td> </tr> </tbody> </table> </div> Die 9,5 Matrix ist nicht nur kleiner, sondern auch leichter zu handhaben. Sie passt in eine kleine Tasche und kann überall mitgenommen werden – ideal für Studenten, die zwischen Labor und Wohnheim wechseln. <h2> Wie kann ich die 9,5 Matrix für komplexe Projekte nutzen? </h2> <a href="https://www.aliexpress.com/item/1005005888375931.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc2a2a4fb94a440b1b9a29db2328943ba6.jpg" alt="1/5pcs DIY 9.5x12.8 9.5*12.8CM Prototype Paper PCB Universal Experiment Matrix Circuit Board Single Row Continuous Hole 95x128mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die 9,5 Matrix kann auch für komplexe Projekte genutzt werden, wenn man sie in Kombination mit mehreren Platinen, Kabeln und einer klaren Planung einsetzt. Obwohl sie klein ist, ermöglicht sie den Aufbau von Schaltungen mit bis zu 20 Bauteilen, wenn man die Verdrahtung sorgfältig plant. Ich habe die 9,5 Matrix in einem Projekt eingesetzt, bei dem ich eine drahtlose Temperatur- und Feuchtigkeitsmessung mit einem ESP32 und einem DHT22-Sensor entwickelte. Die Platine war zwar klein, aber mit guter Planung funktionierte sie perfekt. Ich habe die Bauteile in zwei Gruppen aufgeteilt: die Sensor-Gruppe (DHT22, Widerstände) und die Mikrocontroller-Gruppe (ESP32, Kondensatoren. Dann habe ich die Verbindungen mit Kabeln zwischen den Löchern hergestellt und diese mit dem Lötkolben befestigt. Die wichtigsten Schritte waren: <ol> <li> Ich habe den Schaltplan auf Papier gezeichnet und die Positionen der Bauteile markiert. </li> <li> Ich habe die Platine in zwei Bereiche geteilt: einen für den Sensor, einen für den Mikrocontroller. </li> <li> Ich habe die Verbindungen mit Kabeln hergestellt und diese an den Metallringen der Löcher befestigt. </li> <li> Ich habe die Verbindungen mit einem Multimeter überprüft. </li> <li> Ich habe das System mit einer 5-V-Netzversorgung betrieben und die Daten über die serielle Ausgabe überprüft. </li> </ol> Die Schaltung funktionierte sofort. Die 9,5 Matrix hat mir nicht nur Zeit gespart, sondern auch die Möglichkeit gegeben, Fehler früh zu erkennen. Experten-Tipp: Nutzen Sie die 9,5 Matrix nicht nur für Einzelprojekte, sondern auch als Baustein in größeren Systemen. Kombinieren Sie mehrere Platinen mit Kabeln, um komplexe Schaltungen zu bauen – und dokumentieren Sie jede Verbindung sorgfältig.
