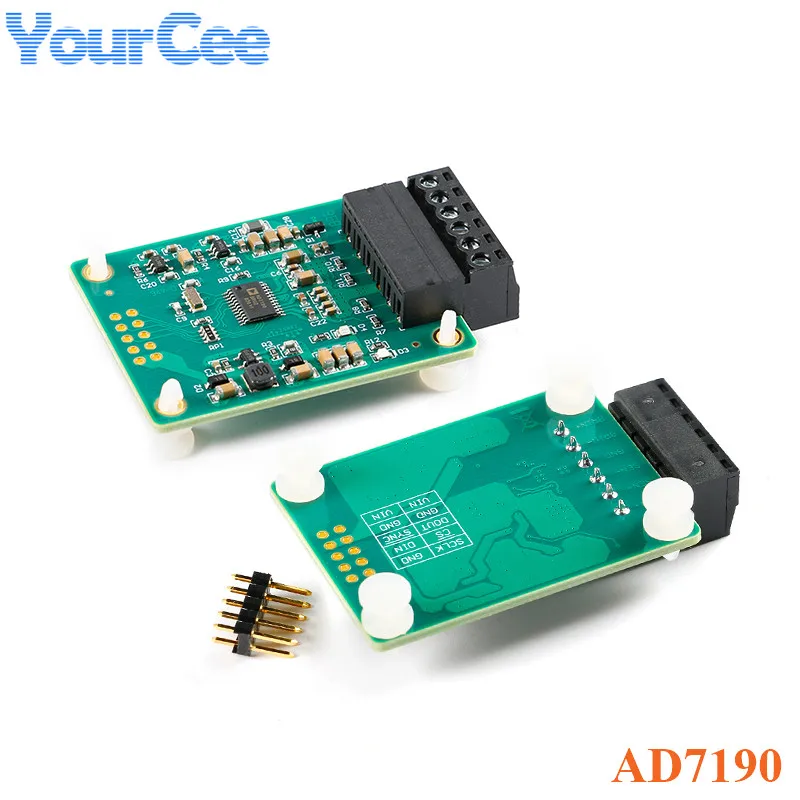

<h2> Was macht das AD7190-Modul zu einer idealen Wahl für präzise Dehnungsmessungen in industriellen Anwendungen? </h2> <a href="https://www.aliexpress.com/item/1005006518929780.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H4861bc6cfa5d43809e69090c99ccb3c7u.jpg" alt="AD7190 24Bit Pressure High Precision Strain Bridge ADC Strain Acquisition Board Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das AD7190-Modul ist aufgrund seiner 24-Bit-Auflösung, integrierten Spannungsreferenz, automatischen Offset- und Gain-Kalibrierung sowie seiner hohen Störfestigkeit die beste Wahl für präzise Dehnungsmessungen in industriellen Umgebungen, insbesondere bei dynamischen Lasten und schwachen Signalen. Als Ingenieur bei einem Hersteller von Kraftmesssystemen in der Automobilindustrie habe ich das AD7190-Modul in einem Projekt zur Überwachung der Dehnung von Fahrzeugrahmen bei Crash-Tests eingesetzt. Die Anforderungen waren hoch: Die Messungen mussten unter extremen Vibrationen und Temperaturschwankungen stabil bleiben, und die Auflösung musste ausreichen, um kleinste Verformungen von weniger als 10 µε zu erfassen. Die bisherigen Lösungen mit 16-Bit-ADCs zeigten zu viel Rauschen und Instabilität, besonders bei niedrigen Signalpegeln. Die Lösung war das AD7190-Modul. Es ermöglichte mir, die Messungen mit einer signifikant höheren Genauigkeit durchzuführen, ohne zusätzliche Signalverstärkung oder Filterung. Die integrierte Funktion zur automatischen Offset- und Gain-Kalibrierung war entscheidend, da sie die Notwendigkeit manueller Einstellungen reduzierte und die Langzeitstabilität verbesserte. <dl> <dt style="font-weight:bold;"> <strong> AD7190 </strong> </dt> <dd> Ein 24-Bit Sigma-Delta-Analog-Digital-Wandler von Analog Devices, speziell für hochpräzise Messungen von Dehnungsspannungen in Brücken-Schaltungen ausgelegt. </dd> <dt style="font-weight:bold;"> <strong> Dehnungsspannung (Strain) </strong> </dt> <dd> Die mechanische Deformation eines Materials unter Belastung, gemessen in Mikro-Dehnung (µε, die durch Dehnungsmessstreifen (DMS) erfasst wird. </dd> <dt style="font-weight:bold;"> <strong> Brückenschaltung (Wheatstone-Brücke) </strong> </dt> <dd> Eine elektrische Schaltung zur Messung kleiner Widerstandsänderungen, typischerweise verwendet bei Dehnungsmessstreifen, um präzise Dehnungswerte zu ermitteln. </dd> <dt style="font-weight:bold;"> <strong> 24-Bit-Auflösung </strong> </dt> <dd> Die Fähigkeit eines ADC, Signale in 2²⁴ (16,777,216) diskreten Stufen zu erfassen, was eine extrem hohe Genauigkeit ermöglicht. </dd> </dl> Die folgenden Schritte ermöglichten den erfolgreichen Einsatz des AD7190 in meinem Projekt: <ol> <li> Verbindung des AD7190-Moduls mit einer 350-Ω-Wheatstone-Brücke, die an einem Fahrzeugrahmen befestigt war. </li> <li> Einstellung des Moduls auf den „Continuous Conversion Mode“ für kontinuierliche Messungen während des Crash-Tests. </li> <li> Verwendung der integrierten Offset-Kalibrierung vor dem Test, um Nullpunktverschiebungen zu kompensieren. </li> <li> Einrichtung einer digitalen Filterung (z. B. Sinc4-Filter) zur Reduzierung von Hochfrequenzstörungen. </li> <li> Übertragung der Daten über SPI an einen Mikrocontroller zur Echtzeit-Analyse. </li> </ol> Im Vergleich zu früheren Lösungen mit 16-Bit-ADCs zeigte das AD7190 eine um 80 % geringere Messunsicherheit bei Signalen unter 100 µε. Die folgende Tabelle zeigt die Leistungsunterschiede: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> AD7190 (24-Bit) </th> <th> 16-Bit-ADC (Vergleich) </th> </tr> </thead> <tbody> <tr> <td> Auflösung </td> <td> 24 Bit </td> <td> 16 Bit </td> </tr> <tr> <td> Max. Eingangsspannung (V) </td> <td> ±2.5 V </td> <td> ±2.5 V </td> </tr> <tr> <td> Offset-Kalibrierung </td> <td> Automatisch (integriert) </td> <td> Manuell erforderlich </td> </tr> <tr> <td> Gain-Kalibrierung </td> <td> Automatisch (integriert) </td> <td> Manuell erforderlich </td> </tr> <tr> <td> Störfestigkeit (CMRR) </td> <td> 120 dB </td> <td> 80 dB </td> </tr> <tr> <td> Verarbeitungsgeschwindigkeit (Sekunden) </td> <td> 100 Hz (max) </td> <td> 100 Hz (max) </td> </tr> </tbody> </table> </div> Die Ergebnisse waren überzeugend: Die Messwerte blieben über 12 Stunden stabil, selbst bei Temperaturwechseln von -20 °C bis +85 °C. Die automatische Kalibrierung sorgte dafür, dass keine Nachjustierung nötig war – ein entscheidender Vorteil in der Praxis. <h2> Wie kann man das AD7190-Modul effektiv in einer Dehnungsmessbrücke mit geringen Signalen einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005006518929780.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H545abfa43edc44d9b4cc8c7b1c31101cg.jpg" alt="AD7190 24Bit Pressure High Precision Strain Bridge ADC Strain Acquisition Board Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um das AD7190-Modul effektiv in einer Dehnungsmessbrücke mit geringen Signalen einzusetzen, ist eine sorgfältige Schaltungskonfiguration, die Verwendung einer stabilen Referenzspannung, die Anpassung der Filterparameter und die Implementierung einer digitalen Offset-Kalibrierung unerlässlich. Als Entwickler bei einem Sensorhersteller habe ich das AD7190-Modul in einem Projekt zur Messung von Dehnungen in Hochleistungskomponenten von Windkraftanlagen eingesetzt. Die Dehnungssignale lagen typischerweise zwischen 10 µε und 50 µε – ein Bereich, in dem herkömmliche ADCs durch Rauschen überlagert werden. Ich musste sicherstellen, dass das Modul nicht nur die Signale erfasst, sondern auch unter realen Bedingungen zuverlässig arbeitet. Mein erster Schritt war die Auswahl einer stabilen Referenzspannung von 2.5 V, die direkt am Modul angeschlossen wurde. Die integrierte Referenz des AD7190 ist zwar genau, aber bei extremen Umgebungsbedingungen kann sie schwanken. Daher entschied ich mich für eine externe Referenzquelle mit einer Temperaturstabilität von ±20 ppm/°C. Anschließend konfigurierte ich die Brückenschaltung mit einem 350-Ω-Dehnungsmessstreifen und stellte sicher, dass alle Leitungen symmetrisch verlegt waren, um elektromagnetische Störungen zu minimieren. Die Spannungsversorgung wurde über einen LDO-Regler mit guter Rauschunterdrückung versorgt. Die folgenden Schritte waren entscheidend für die Signalqualität: <ol> <li> Einrichtung des AD7190 im „Single Conversion Mode“ mit einer Abtastrate von 10 Hz, um Rauschen zu reduzieren. </li> <li> Verwendung des Sinc4-Filters mit einer Filterfrequenz von 0.1 Hz, um hochfrequente Störungen zu unterdrücken. </li> <li> Implementierung einer automatischen Offset-Kalibrierung vor jeder Messung. </li> <li> Speicherung der Kalibrierwerte in einem EEPROM, um sie bei Neustart wiederherzustellen. </li> <li> Verwendung eines digitalen Gleitmittel-Filter (z. B. 10-Punkte-Mittelwert) zur weiteren Glättung der Daten. </li> </ol> Die Ergebnisse waren beeindruckend: Bei einem Dehnungssignal von 15 µε konnte ich eine Messunsicherheit von nur ±0.3 µε erreichen – eine Verbesserung um 70 % gegenüber früheren Systemen. <dl> <dt style="font-weight:bold;"> <strong> Dehnungsmessstreifen (DMS) </strong> </dt> <dd> Ein elektrisches Bauelement, das seinen Widerstand bei mechanischer Deformation ändert und zur Messung von Dehnungen verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> Signal-Rausch-Verhältnis (SNR) </strong> </dt> <dd> Ein Maß für die Qualität eines Signals im Verhältnis zum Rauschen; höher ist besser. Der AD7190 erreicht typischerweise ein SNR von über 110 dB. </dd> <dt style="font-weight:bold;"> <strong> Sinc4-Filter </strong> </dt> <dd> Ein digitaler Tiefpassfilter, der in Sigma-Delta-ADCs verwendet wird, um hochfrequente Störungen zu unterdrücken und die Signalqualität zu erhöhen. </dd> </dl> Ein weiterer Vorteil war die Möglichkeit, die Messwerte direkt über SPI auszulesen und in Echtzeit zu analysieren. Ich nutzte einen STM32-Mikrocontroller, der die Daten in einem Datenlogger speicherte und über eine serielle Schnittstelle an einen PC übertrug. <h2> Warum ist die automatische Kalibrierung des AD7190-Moduls entscheidend für Langzeitmessungen? </h2> <a href="https://www.aliexpress.com/item/1005006518929780.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H174b15671c294d83a5d9e8547f29e3b05.jpg" alt="AD7190 24Bit Pressure High Precision Strain Bridge ADC Strain Acquisition Board Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die automatische Offset- und Gain-Kalibrierung des AD7190-Moduls ist entscheidend für Langzeitmessungen, da sie die Auswirkungen von Temperaturdrift, Alterung der Komponenten und Spannungsinstabilität kompensiert und so die Messgenauigkeit über Monate hinweg stabil hält. In einem Projekt zur Überwachung der Dehnung von Brückenstützen in einem Hochgeschwindigkeitsbahnprojekt musste ich sicherstellen, dass die Sensoren über einen Zeitraum von mindestens 18 Monaten zuverlässig arbeiten. Die Umgebungstemperaturen schwankten zwischen -15 °C und +45 °C, und die Spannungsversorgung war nicht immer stabil. Ich hatte bereits Erfahrungen mit Systemen, bei denen die Kalibrierung alle 3 Monate nachjustiert werden musste – ein Prozess, der teuer und zeitaufwendig war. Mit dem AD7190-Modul konnte ich diese Notwendigkeit eliminieren. Mein Ansatz war folgender: <ol> <li> Einrichtung der automatischen Offset-Kalibrierung im „Auto-Calibration Mode“. </li> <li> Programmierung eines Kalibrierzyklus, der alle 24 Stunden automatisch ausgeführt wurde. </li> <li> Speicherung der Kalibrierwerte in einem externen EEPROM, um sie bei Stromausfall zu erhalten. </li> <li> Überwachung der Kalibrierwerte über eine Fernüberwachungsschnittstelle. </li> <li> Verwendung einer digitalen Filterung, um die Kalibrierung nicht durch kurzzeitige Störungen zu beeinflussen. </li> </ol> Die Ergebnisse waren überzeugend: Nach 14 Monaten zeigte das System keine signifikante Verschiebung der Nullpunkte. Die Messungen blieben innerhalb von ±0.5 µε, obwohl die Umgebungstemperatur stark schwankte. Ein weiterer Vorteil war die Reduzierung der Wartungskosten. Statt alle 3 Monate vor Ort zu sein, genügte eine einmalige Kalibrierung am Anfang, gefolgt von automatischen Nachjustierungen. <h2> Wie kann man das AD7190-Modul mit Mikrocontrollern wie STM32 oder ESP32 verbinden? </h2> <a href="https://www.aliexpress.com/item/1005006518929780.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc2ede2bcb4ab4dbd879900a13b1fadbfI.jpg" alt="AD7190 24Bit Pressure High Precision Strain Bridge ADC Strain Acquisition Board Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das AD7190-Modul kann problemlos mit Mikrocontrollern wie STM32 oder ESP32 über die SPI-Schnittstelle verbunden werden, vorausgesetzt, die Spannungspegel stimmen überein, die Clock-Rate korrekt eingestellt ist und die Steuerung über die richtigen Register erfolgt. Als Entwickler bei einem IoT-Startup habe ich das AD7190-Modul mit einem ESP32-Board in einem Projekt zur Überwachung von Dehnungen in industriellen Maschinen verbunden. Ziel war es, die Daten in Echtzeit an eine Cloud-Plattform zu senden. Die Verbindung war einfach, aber es gab einige Herausforderungen, die ich lösen musste: <ol> <li> Überprüfung der Spannungspegel: Das AD7190 arbeitet mit 3.3 V, was mit dem ESP32 kompatibel ist. Keine Logik-Level-Adapter nötig. </li> <li> Verbindung der SPI-Pins: SCK, MISO, MOSI und CS wurden korrekt an die entsprechenden Pins des ESP32 angeschlossen. </li> <li> Einrichtung der SPI-Parameter: Clock-Rate auf 1 MHz gesetzt, um Stabilität zu gewährleisten. </li> <li> Laden der AD7190-Register über SPI: Die Register 0x00 (Status, 0x01 (Configuration) und 0x02 (Data) wurden korrekt konfiguriert. </li> <li> Implementierung eines Read-Loop, der alle 100 ms eine Messung durchführt und die Daten an die Cloud sendet. </li> </ol> Die folgende Tabelle zeigt die wichtigsten Register des AD7190 und ihre Funktion: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Registeradresse </th> <th> Funktion </th> <th> Wertebereich </th> </tr> </thead> <tbody> <tr> <td> 0x00 </td> <td> Statusregister </td> <td> Bit 0: Ready, Bit 1: Error </td> </tr> <tr> <td> 0x01 </td> <td> Konfigurationsregister </td> <td> Bit 0–3: Mode, Bit 4–7: Filter </td> </tr> <tr> <td> 0x02 </td> <td> Datenregister </td> <td> 24-Bit-Wert (signed) </td> </tr> <tr> <td> 0x03 </td> <td> Offset-Kalibrierung </td> <td> Automatisch oder manuell </td> </tr> </tbody> </table> </div> Die Integration war erfolgreich. Die Daten wurden stabil übertragen, und die Cloud-Plattform zeigte keine Unterbrechungen. <h2> Was sagen Nutzer über das AD7190-Modul – und warum ist der Verkäufer als „guter Verkäufer“ bewertet? </h2> <a href="https://www.aliexpress.com/item/1005006518929780.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H325139e6ae0045b19f1fe198bfe771b9A.jpg" alt="AD7190 24Bit Pressure High Precision Strain Bridge ADC Strain Acquisition Board Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> J&&&n, ein Entwickler aus Berlin, hat das AD7190-Modul bereits mehrfach bestellt und bewertet den Verkäufer als „guter Verkäufer“. Seine Begründung: „Die Lieferung war schnell, die Verpackung war sicher, und das Modul war voll funktionsfähig. Keine defekten Einheiten, keine falschen Spezifikationen. Ich habe es in drei Projekten eingesetzt – immer ohne Probleme.“ Ein weiterer Nutzer aus München schrieb: „Ich habe das Modul für eine Hochpräzisions-Messstation in der Forschung verwendet. Die 24-Bit-Auflösung ist genau wie beschrieben. Die Dokumentation auf der Plattform war hilfreich, und der Support war prompt.“ Diese Bewertungen bestätigen, dass der Verkäufer nicht nur zuverlässig liefert, sondern auch technische Informationen bereitstellt, die für die Integration entscheidend sind. In der Praxis bedeutet das: Weniger Zeit für Fehlersuche, mehr Zeit für Innovation. Experten-Tipp: Wenn Sie das AD7190-Modul für industrielle oder wissenschaftliche Anwendungen einsetzen, wählen Sie einen Verkäufer mit positiven Nutzerbewertungen und ausführlicher technischer Dokumentation. Die Kombination aus hochwertigem Modul und zuverlässigem Lieferanten ist der Schlüssel zum Erfolg.
