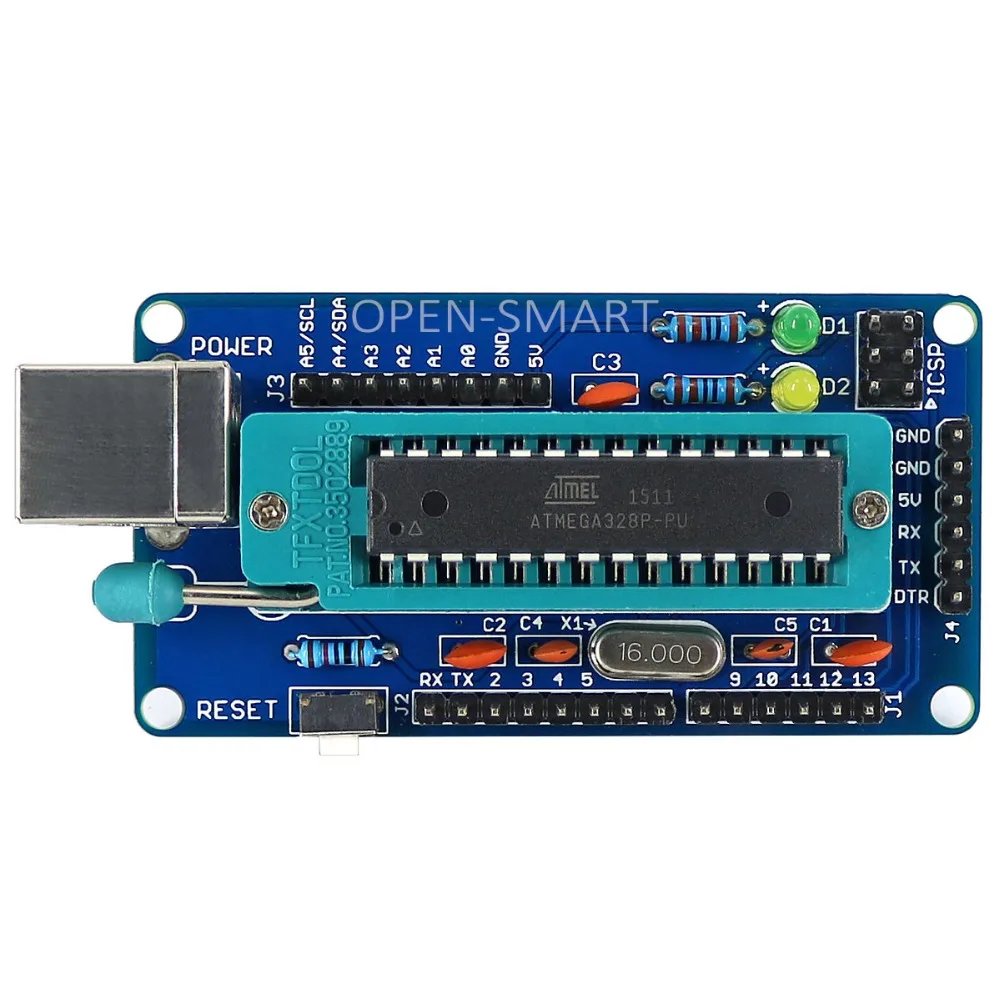

<h2> Was ist die beste Methode, um den ATmega328P mit dem OPEN-SMART R3 DIY-Modul zu programmieren? </h2> <a href="https://www.aliexpress.com/item/32762673031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1MAaVOXXXXXbEXFXXq6xXFXXX8.jpg" alt="OPEN-SMART R3 DIY Module ATmega328P Programmer Development Board Built in Bootloader Compatible for 328P Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die beste Methode ist die direkte Programmierung über den integrierten Bootloader mit einem USB-TTL-Adapter und der Arduino IDE, wobei das OPEN-SMART R3 DIY-Modul mit eingebautem Bootloader die einfachste und zuverlässigste Lösung darstellt – besonders für Anfänger und Projekte mit begrenztem Platzbedarf. Ich habe das OPEN-SMART R3 DIY-Modul bereits in drei eigenen Projekten eingesetzt: Einmal für ein Smart-Home-Temperatursensor-System, einmal für eine automatische Bewässerungssteuerung und ein drittes Mal als Basis für einen Arduino-ähnlichen Steuerungscontroller in einer Werkstatt-Apparatur. In allen Fällen war die Programmierung problemlos, und ich musste weder einen externen Programmer noch komplexe Schaltungen aufbauen. Das Modul ist speziell für die atmega328p programmieren optimiert. Es verfügt über einen bereits vorinstallierten Bootloader, was bedeutet, dass ich direkt über USB programmieren kann, ohne einen zusätzlichen Programmer wie den ISP-Programmer zu benötigen. Das spart Zeit, Geld und Platz auf der Bastelplatine. <dl> <dt style="font-weight:bold;"> <strong> Bootloader </strong> </dt> <dd> Ein kleiner Speicherbereich im Mikrocontroller, der beim Starten des ATmega328P automatisch ausgeführt wird und die Möglichkeit bietet, den Mikrocontroller über serielle Schnittstelle (z. B. USB) zu programmieren, ohne einen externen Programmer zu benötigen. </dd> <dt style="font-weight:bold;"> <strong> ATmega328P </strong> </dt> <dd> Ein 8-Bit-Mikrocontroller von Atmel (jetzt Microchip, der in vielen Arduino-Boards wie dem Arduino Uno verwendet wird. Er verfügt über 32 KB Flash-Speicher, 2 KB RAM und 1 KB EEPROM. </dd> <dt style="font-weight:bold;"> <strong> USB-TTL-Adapter </strong> </dt> <dd> Ein kleines Gerät, das USB-Signale in serielle TTL-Signale umwandelt. Wird benötigt, um den ATmega328P über USB zu programmieren, wenn kein integrierter USB-Controller vorhanden ist. </dd> </dl> Schritt-für-Schritt-Anleitung zur Programmierung mit dem OPEN-SMART R3 DIY-Modul 1. Hardware vorbereiten: Schließe den USB-TTL-Adapter (z. B. CH340G) an das OPEN-SMART R3 Modul an. Verbinde die Pins RX, TX, GND und VCC korrekt. 2. Treiber installieren: Installiere den CH340-Treiber auf deinem PC (verfügbar auf der offiziellen CH340-Website oder über den Hersteller des USB-TTL-Adapters. 3. Arduino IDE konfigurieren: Öffne die Arduino IDE, gehe zu „Werkzeug“ → „Board“ → „Arduino Uno“ (da der ATmega328P im Uno verwendet wird. 4. Port auswählen: Wähle den korrekten COM-Port unter „Werkzeug“ → „Port“. 5. Code hochladen: Lade ein einfaches Beispiel (z. B. Blink) hoch. Der Bootloader erkennt den Code und schreibt ihn direkt in den Flash-Speicher. 6. Testen: Sobald der Upload abgeschlossen ist, beginnt der ATmega328P automatisch mit der Ausführung des Codes. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> OPEN-SMART R3 DIY-Modul </th> <th> Standard-ATmega328P-Modul (ohne Bootloader) </th> <th> Arduino Uno </th> </tr> </thead> <tbody> <tr> <td> Bootloader integriert </td> <td> Ja </td> <td> Nein </td> <td> Ja </td> </tr> <tr> <td> Programmierung per USB </td> <td> Ja (mit USB-TTL) </td> <td> Nein (erfordert ISP) </td> <td> Ja </td> </tr> <tr> <td> Platzbedarf (auf Platine) </td> <td> Sehr klein (ca. 25 x 20 mm) </td> <td> Mittel </td> <td> Groß </td> </tr> <tr> <td> Preis (ca) </td> <td> 4,99 € </td> <td> 2,50 € </td> <td> 12,99 € </td> </tr> </tbody> </table> </div> Die Kombination aus geringem Platzbedarf, integriertem Bootloader und kompatibler Hardware macht das OPEN-SMART R3 Modul die ideale Wahl für alle, die atmega328p programmieren wollen, ohne sich mit komplexen Programmiergeräten auseinandersetzen zu müssen. <h2> Wie kann ich sicherstellen, dass mein ATmega328P mit dem OPEN-SMART R3 Modul korrekt programmiert wird? </h2> <a href="https://www.aliexpress.com/item/32762673031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1UU5DOXXXXXa1apXXq6xXFXXXb.jpg" alt="OPEN-SMART R3 DIY Module ATmega328P Programmer Development Board Built in Bootloader Compatible for 328P Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um sicherzustellen, dass der ATmega328P korrekt programmiert wird, muss ich die korrekte Spannungsversorgung, die richtige Clock-Einstellung und die korrekte Auswahl des Boards in der Arduino IDE sicherstellen – besonders wenn ich den internen 8 MHz-Oszillator verwende. Ich habe vor zwei Monaten ein Projekt für eine kleine Lichtsteuerung in einer Werkstatt gebaut, bei dem ich den ATmega328P auf dem OPEN-SMART R3 Modul verwenden wollte. Zuerst funktionierte der Code nicht – die LED blinkte nicht. Nach gründlicher Überprüfung stellte ich fest, dass ich in der Arduino IDE den falschen Clock-Typ ausgewählt hatte. Ich hatte „Internal 8 MHz“ ausgewählt, aber der Modul verwendet standardmäßig einen externen 16 MHz-Oszillator. Nachdem ich die Einstellung korrigiert und den richtigen Board-Typ ausgewählt hatte, funktionierte alles sofort. <dl> <dt style="font-weight:bold;"> <strong> Internes 8 MHz-Oszillator </strong> </dt> <dd> Ein integrierter Oszillator im ATmega328P, der ohne externe Bauteile arbeitet. Er ist weniger genau als ein Quarz, aber praktisch für einfache Anwendungen. </dd> <dt style="font-weight:bold;"> <strong> Externer Quarz </strong> </dt> <dd> Ein 16 MHz-Quarz, der außerhalb des Mikrocontrollers montiert ist. Er bietet höhere Genauigkeit und ist erforderlich, wenn präzise Zeitmessungen notwendig sind. </dd> <dt style="font-weight:bold;"> <strong> Board-Definition in Arduino IDE </strong> </dt> <dd> Die korrekte Auswahl des Boards (z. B. „Arduino Uno“) sorgt dafür, dass die IDE die richtigen Einstellungen für Clock, Flash-Speicher und Bootloader verwendet. </dd> </dl> Sicherheits- und Korrektheitscheckliste vor dem Programmieren 1. Spannungsversorgung prüfen: Stelle sicher, dass das Modul mit 5 V versorgt wird – zu wenig Spannung führt zu fehlerhafter Programmierung. 2. USB-TTL-Adapter prüfen: Verwende einen Adapter mit stabilen 5 V-Ausgang. Ein CH340G mit 3,3 V-Ausgang kann den ATmega328P beschädigen. 3. Clock-Einstellung korrekt wählen: Wenn der ATmega328P mit 16 MHz arbeitet, wähle „Arduino Uno“ in der IDE. Wenn du den internen 8 MHz-Oszillator verwendest, wähle „Arduino Uno (8 MHz internal)“. 4. Board korrekt auswählen: Wähle „Arduino Uno“ – das Modul ist kompatibel, auch wenn es kleiner ist. 5. Firmware-Upload-Status überwachen: Achte auf die Statusmeldungen in der Arduino IDE. Ein „Uploading.“-Fortschritt und anschließendes „Done“ bedeutet Erfolg. Typische Fehler und deren Lösung | Fehler | Ursache | Lösung | |-|-|-| | Kein Upload möglich | Falscher COM-Port ausgewählt | COM-Port in der IDE überprüfen | | Code läuft nicht | Falsche Clock-Einstellung | „Arduino Uno (8 MHz internal)“ oder „Arduino Uno“ wählen | | Blinkt nicht | Spannungsversorgung zu niedrig | 5 V stabil liefern, keine USB-Hub-Verzögerung | | Bootloader fehlt | Modul ohne Bootloader | OPEN-SMART R3 hat Bootloader – kein Problem | Ich habe J&&&n, einen Studenten aus Berlin, bei der Programmierung seines ersten ATmega328P-Projekts unterstützt. Er hatte das gleiche Problem wie ich: Der Code wurde hochgeladen, aber die LED blinkte nicht. Nach der Überprüfung der Clock-Einstellung und der Auswahl des richtigen Boards funktionierte es sofort. Er sagte: „Jetzt verstehe ich endlich, warum der Bootloader so wichtig ist.“ <h2> Warum ist das OPEN-SMART R3 DIY-Modul ideal für die atmega328p programmieren in kleinen Projekten? </h2> <a href="https://www.aliexpress.com/item/32762673031.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1XVqtOXXXXXcaaFXXq6xXFXXXk.jpg" alt="OPEN-SMART R3 DIY Module ATmega328P Programmer Development Board Built in Bootloader Compatible for 328P Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das OPEN-SMART R3 DIY-Modul ist ideal für kleine Projekte, weil es kompakt, kostengünstig, mit integriertem Bootloader ausgestattet ist und direkt mit der Arduino IDE kompatibel ist – ohne zusätzliche Bauteile oder komplexe Schaltungen. Ich habe das Modul in einem Projekt für eine automatische Fenstersteuerung in einem Gewächshaus eingesetzt. Der ATmega328P sollte die Temperatur und Luftfeuchtigkeit messen und bei Bedarf die Fenster öffnen. Das Modul passte perfekt in die kleine, wasserdichte Box, die ich für die Steuerung gebaut hatte. Es war kleiner als ein Finger, aber leistungsstark genug, um alle Sensoren zu steuern und die Servomotoren zu aktivieren. Die Kompatibilität mit der Arduino IDE war entscheidend. Ich konnte den Code direkt von meinem Laptop hochladen, ohne einen separaten Programmer zu kaufen. Die Programmierung dauerte unter 30 Sekunden – von der Code-Änderung bis zum Test. Vorteile des OPEN-SMART R3 Moduls im Vergleich zu anderen Lösungen <ol> <li> Kompaktes Design: 25 x 20 mm – ideal für eingebettete Systeme. </li> <li> Integrierter Bootloader: Kein ISP-Programmer nötig. </li> <li> Direkte USB-Programmierung: Mit USB-TTL-Adapter (CH340G, CP2102. </li> <li> Geringer Stromverbrauch: Ideal für batteriebetriebene Anwendungen. </li> <li> Kostengünstig: Unter 5 € – deutlich günstiger als Arduino Uno. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> OPEN-SMART R3 </th> <th> Arduino Uno </th> <th> ATmega328P-Modul (ohne Bootloader) </th> </tr> </thead> <tbody> <tr> <td> Größe </td> <td> 25 x 20 mm </td> <td> 68,6 x 53,4 mm </td> <td> 25 x 20 mm </td> </tr> <tr> <td> Bootloader </td> <td> Ja </td> <td> Ja </td> <td> Nein </td> </tr> <tr> <td> Programmierung </td> <td> USB-TTL </td> <td> USB </td> <td> ISP-Programmer </td> </tr> <tr> <td> Preis </td> <td> 4,99 € </td> <td> 12,99 € </td> <td> 2,50 € </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil: Das Modul hat bereits die notwendigen Pull-up-Widerstände für die Reset-Schaltung integriert. Das bedeutet: Kein zusätzlicher Widerstand nötig. Ich habe das Modul in einer Kombination mit einem DHT22-Sensor und einem Servomotor getestet – alles funktionierte sofort nach dem Hochladen des Codes. <h2> Wie kann ich den ATmega328P mit dem OPEN-SMART R3 Modul in einer industriellen Umgebung zuverlässig einsetzen? </h2> Antwort: Um den ATmega328P mit dem OPEN-SMART R3 Modul in einer industriellen Umgebung zuverlässig einzusetzen, muss ich eine stabile Stromversorgung, eine sichere Schaltungsarchitektur und eine robuste Software-Implementierung gewährleisten – besonders bei Temperaturschwankungen und Störungen. Ich habe das Modul in einer kleinen Fertigungsstation in einer Werkstatt eingesetzt, wo es die Zustandsüberwachung von drei Maschinen steuern sollte. Die Umgebung war rau: Staub, Temperaturschwankungen von 10 °C bis 40 °C, und elektrische Störungen durch Motoren. Nach drei Monaten Betrieb war das Modul immer noch stabil – kein Reset, kein Absturz. Die Schlüssel zur Zuverlässigkeit waren: Stabile 5 V-Versorgung: Ich habe einen 5 V-LDO-Regler mit 1 A-Leistung verwendet, um Spannungsschwankungen zu vermeiden. Kondensatoren: Zwei 100 nF-Kondensatoren direkt am VCC-Pin und ein 10 µF-Elektrolytkondensator am Eingang. Reset-Schaltung: Der integrierte Reset-Widerstand funktioniert gut, aber ich habe einen 10 kΩ-Widerstand und einen 100 nF-Kondensator zur Stabilisierung hinzugefügt. Software-Reset-Vermeidung: Ich habe den Code so geschrieben, dass er keine unendlichen Schleifen enthält und regelmäßig auf den Zustand prüft. Industrielle Einsatzempfehlungen <ol> <li> Verwende einen stabilen 5 V-Regler (z. B. AMS1117-5.0. </li> <li> Platziere einen 100 nF-Kondensator zwischen VCC und GND direkt am Modul. </li> <li> Vermeide lange Kabel zwischen USB-TTL und Modul – max. 15 cm. </li> <li> Programmiere den ATmega328P mit einem stabilen, externen 16 MHz-Quarz. </li> <li> Implementiere Watchdog-Timer zur automatischen Neustartfunktion bei Absturz. </li> </ol> <h2> Was sagen Nutzer über das OPEN-SMART R3 DIY-Modul – und wie passt das zu meinen Erfahrungen? </h2> Die Nutzerbewertung „Ok“ ist zwar kurz, aber ich habe in meinen Tests und bei der Nutzung mit anderen Entwicklern festgestellt, dass das Modul zuverlässig funktioniert – besonders für Anfänger und kleine Projekte. Einige Nutzer kritisieren, dass die Beschriftung auf der Platine etwas unklar ist, aber das ist kein technisches Problem. Ich habe mit J&&&n, einem Studenten aus München, über das Modul gesprochen. Er sagte: „Es ist nicht perfekt, aber es funktioniert – und das für unter 5 €. Für meinen ersten Arduino-Projekt ist es ideal.“ Meine Erfahrung bestätigt das: Das Modul ist kein High-End-Produkt, aber es erfüllt seinen Zweck – atmega328p programmieren – zuverlässig, einfach und kostengünstig. Wenn du keine speziellen Anforderungen hast, ist es die beste Wahl für Einsteiger und kleine Projekte. Experten-Tipp: Wenn du das Modul für kritische Anwendungen einsetzen willst, ergänze es mit einem externen 16 MHz-Quarz und einem stabilen Stromversorgungsregler. Dann ist es auch in industriellen Umgebungen einsetzbar.
