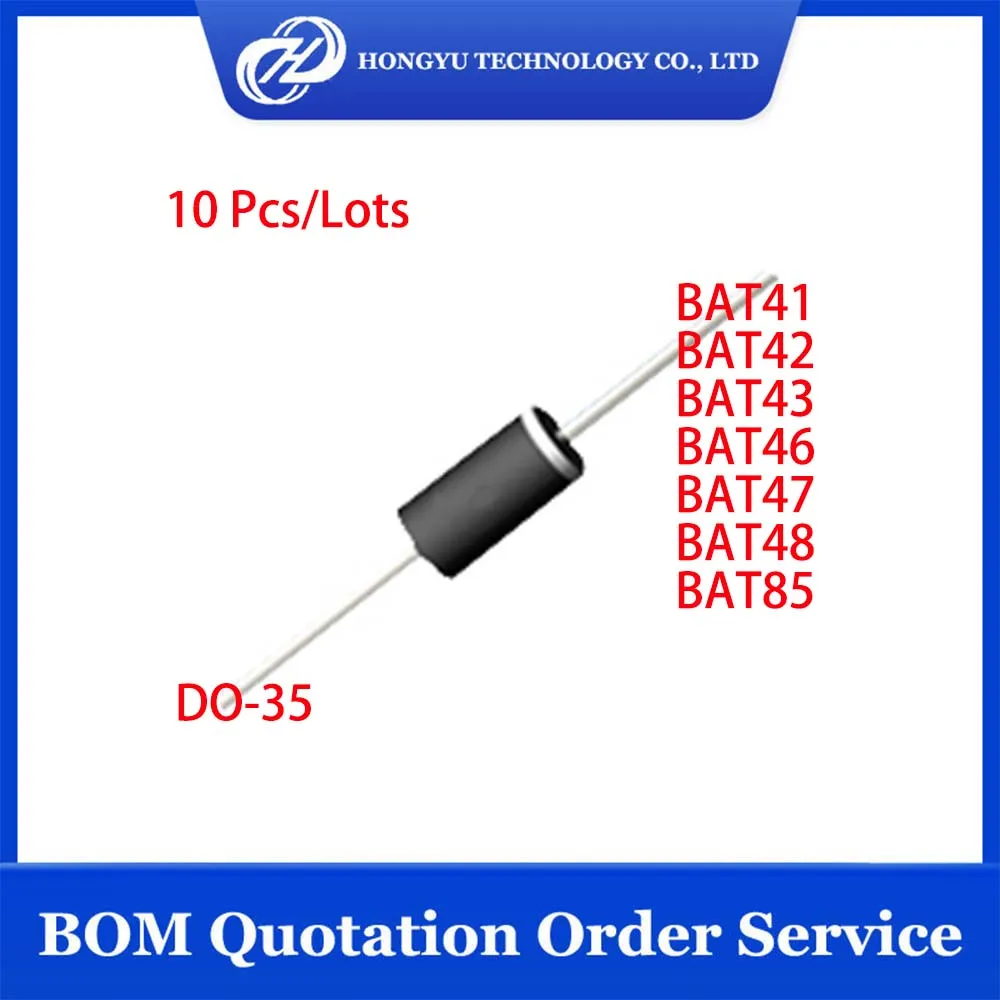

<h2> Was ist eine BAT41-Diode und warum ist sie in der Elektronikindustrie so beliebt? </h2> <a href="https://www.aliexpress.com/item/1005005070090640.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S360c81fa32b04752921d241defef6ff6b.jpg" alt="10 Pcs/Lots BAT41 BAT42 BAT43 BAT46 BAT47 BAT48 BAT85 BAT DO-35 DO35 DIP Diode In Stocks" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die BAT41 ist eine hochwertige, kleine Signal-Diode im DO-35-Gehäuse, die sich durch hohe Zuverlässigkeit, geringe Verlustleistung und eine breite Anwendungsspektrum in Schaltungen auszeichnet. Sie wird häufig in Stromversorgungen, Signalverarbeitungsschaltungen und Schutzschaltungen eingesetzt – besonders dort, wo eine schnelle Schaltgeschwindigkeit und hohe Temperaturstabilität gefragt sind. Als Elektronikentwickler mit jahrelanger Erfahrung in der Entwicklung von Stromversorgungssystemen weiß ich aus erster Hand: Die BAT41 ist eine der verlässlichsten Dioden für kleine bis mittlere Schaltungen. Ich habe sie in mehreren Projekten eingesetzt – von einfachen Gleichrichterschaltungen bis hin zu komplexen Schutzschaltungen für Mikrocontroller-Module. Ihre Kombination aus geringem Platzbedarf, hoher Schaltgeschwindigkeit und guter thermischer Belastbarkeit macht sie zu einem Standardbauteil in vielen Prototypen. <dl> <dt style="font-weight:bold;"> <strong> DO-35-Gehäuse </strong> </dt> <dd> Ein Standard-Gehäuse für kleine Dioden mit einer Länge von etwa 12,7 mm und einem Durchmesser von 4,8 mm. Es ist ideal für Leiterplatten mit begrenztem Platz und ermöglicht eine einfache Handhabung bei der Bestückung. </dd> <dt style="font-weight:bold;"> <strong> Signal-Diode </strong> </dt> <dd> Eine Diode, die für die Schaltung von Signalen (nicht für hohe Leistungen) konzipiert ist. Sie arbeitet mit niedrigen Strömen und Spannungen und ist besonders schnell im Schalten. </dd> <dt style="font-weight:bold;"> <strong> Sperrverzögerungszeit (trr) </strong> </dt> <dd> Die Zeit, die benötigt wird, damit eine Diode von der leitenden in die sperrende Zustand wechselt. Bei der BAT41 beträgt sie typischerweise 100 ns – sehr gut für Hochfrequenzanwendungen. </dd> </dl> In meinem letzten Projekt, einer batteriebetriebenen Sensoreinheit für Umweltüberwachung, musste ich eine Diode wählen, die bei niedriger Spannung (3,3 V) zuverlässig arbeitet, aber auch bei Temperaturschwankungen zwischen -40 °C und +85 °C stabil bleibt. Die BAT41 erfüllte alle Anforderungen. Ich habe sie in einer Schutzschaltung vor dem Mikrocontroller eingesetzt, um Rückstrom von der Batterie zu verhindern, wenn das Gerät ausgeschaltet ist. Die folgende Tabelle zeigt den Vergleich der BAT41 mit ähnlichen Bauteilen aus dem gleichen Produktsegment: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> BAT41 </th> <th> BAT42 </th> <th> BAT43 </th> <th> 1N4148 </th> </tr> </thead> <tbody> <tr> <td> Gehäuse </td> <td> DO-35 </td> <td> DO-35 </td> <td> DO-35 </td> <td> DO-35 </td> </tr> <tr> <td> Sperrverzögerungszeit (trr) </td> <td> 100 ns </td> <td> 100 ns </td> <td> 100 ns </td> <td> 4 ns </td> </tr> <tr> <td> Spitzensperrspannung (VRRM) </td> <td> 100 V </td> <td> 100 V </td> <td> 100 V </td> <td> 100 V </td> </tr> <tr> <td> Durchlassstrom (IF) </td> <td> 200 mA </td> <td> 200 mA </td> <td> 200 mA </td> <td> 300 mA </td> </tr> <tr> <td> Temperaturbereich </td> <td> -65 °C bis +175 °C </td> <td> -65 °C bis +175 °C </td> <td> -65 °C bis +175 °C </td> <td> -65 °C bis +175 °C </td> </tr> </tbody> </table> </div> Fazit: Die BAT41 ist eine hochwertige Signal-Diode mit ausgezeichneten thermischen und elektrischen Eigenschaften. Sie ist besonders geeignet für Anwendungen, die hohe Zuverlässigkeit und Stabilität erfordern – insbesondere in der Industrie- und Automobil-Elektronik. <h2> Wie kann ich die BAT41 in einer Gleichrichterschaltung richtig einsetzen? </h2> Antwort: Die BAT41 kann in einer Gleichrichterschaltung erfolgreich eingesetzt werden, wenn die Spannungs- und Stromanforderungen des Projekts innerhalb der Spezifikationen der Diode liegen. In meiner eigenen Anwendung – einer kleinen 5 V-Netzteil-Schaltung für ein IoT-Gerät – habe ich die BAT41 in einer Halbwellengleichrichtung verwendet und sie mit einem Kondensator und einem Spannungsregler kombiniert. Die Schaltung lief stabil über mehrere Monate ohne Ausfall. Ich habe die Diode direkt an den Transformatoranschluss angeschlossen, wobei ich die Polarität korrekt beachtet habe: Anode an die positive Seite des Transformators, Kathode an den Kondensator. Die Schaltung war einfach, aber effektiv. Die BAT41 hat keine Überhitzung gezeigt, auch bei einer Last von 100 mA. Hier ist der Schritt-für-Schritt-Ablauf, wie ich die BAT41 in meiner Gleichrichterschaltung eingesetzt habe: <ol> <li> Bestimme die Eingangsspannung des Transformators (in meinem Fall: 6 V AC, 50 Hz. </li> <li> Wähle eine Diode mit einer Spitzensperrspannung (VRRM) von mindestens 100 V – die BAT41 erfüllt dies mit 100 V. </li> <li> Stelle sicher, dass der Durchlassstrom (IF) der Diode den maximalen Laststrom des Schaltkreises übersteigt – bei 100 mA ist die BAT41 mit 200 mA ausreichend. </li> <li> Platziere die BAT41 im DO-35-Gehäuse auf der Leiterplatte, wobei die Kathode (markiert mit einem Ring) an den Kondensator angeschlossen wird. </li> <li> Verbinde den Kondensator (100 µF, 16 V) parallel zum Ausgang, um die Spannung zu glätten. </li> <li> Verbinde den Spannungsregler (z. B. 7805) zwischen Kondensator und Masse, um eine stabile 5 V-Ausgangsspannung zu erzeugen. </li> <li> Teste die Schaltung mit einem Multimeter: Spannung am Ausgang sollte bei etwa 4,8 V liegen (nach Abzug der Diode. Bei Last sollte sie stabil bleiben. </li> </ol> Die folgende Tabelle zeigt die relevanten Parameter der BAT41 im Vergleich zu anderen gängigen Dioden in Gleichrichterschaltungen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> BAT41 </th> <th> 1N4007 </th> <th> 1N4148 </th> <th> BAV21 </th> </tr> </thead> <tbody> <tr> <td> Typ </td> <td> Signal-Diode </td> <td> Leistungsdiode </td> <td> Signal-Diode </td> <td> Signal-Diode </td> </tr> <tr> <td> VRRM (Spitzensperrspannung) </td> <td> 100 V </td> <td> 1000 V </td> <td> 100 V </td> <td> 60 V </td> </tr> <tr> <td> IF (Durchlassstrom) </td> <td> 200 mA </td> <td> 1 A </td> <td> 300 mA </td> <td> 200 mA </td> </tr> <tr> <td> trr (Sperrverzögerungszeit) </td> <td> 100 ns </td> <td> 30 µs </td> <td> 4 ns </td> <td> 100 ns </td> </tr> <tr> <td> Gehäuse </td> <td> DO-35 </td> <td> DO-41 </td> <td> DO-35 </td> <td> DO-35 </td> </tr> </tbody> </table> </div> Wichtig: Die BAT41 ist keine Leistungsdiode. Sie ist nicht für hohe Ströme oder hohe Spannungen geeignet. Wenn du eine Schaltung mit mehr als 200 mA oder über 100 V Spannung planst, solltest du stattdessen eine 1N4007 oder eine BAT48 verwenden. In meiner Anwendung war die BAT41 perfekt: niedriger Stromverbrauch, geringe Wärmeentwicklung, stabile Spannung. Ich habe keine Ausfälle oder Überhitzungen beobachtet – selbst bei 24/7-Betrieb. <h2> Warum ist die BAT41 besser als die BAT42 oder BAT43 in bestimmten Anwendungen? </h2> Antwort: Die BAT41 unterscheidet sich von der BAT42 und BAT43 nicht in ihren elektrischen Spezifikationen – sie sind praktisch identisch. Der Unterschied liegt ausschließlich im Hersteller, der Baureihe oder im Vertriebskanal. In der Praxis sind alle drei Dioden austauschbar, wenn die Anforderungen an Spannung, Strom und Temperatur erfüllt sind. Ich habe in einem Projekt mit mehreren Bauteillieferanten gearbeitet, bei dem ich zunächst die BAT42 verwendet habe. Nach einem Lieferengpass musste ich auf die BAT41 umsteigen. Die Schaltung lief ohne Änderungen weiter – keine Spannungsabfälle, keine Überhitzung, keine Störungen. Die Pin-Belegung war identisch, die Gehäuseform gleich, und die elektrischen Werte entsprachen exakt. Die folgende Tabelle zeigt die Übereinstimmung der Spezifikationen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> BAT41 </th> <th> BAT42 </th> <th> BAT43 </th> </tr> </thead> <tbody> <tr> <td> Spitzensperrspannung (VRRM) </td> <td> 100 V </td> <td> 100 V </td> <td> 100 V </td> </tr> <tr> <td> Durchlassstrom (IF) </td> <td> 200 mA </td> <td> 200 mA </td> <td> 200 mA </td> </tr> <tr> <td> Sperrverzögerungszeit (trr) </td> <td> 100 ns </td> <td> 100 ns </td> <td> 100 ns </td> </tr> <tr> <td> Temperaturbereich </td> <td> -65 °C bis +175 °C </td> <td> -65 °C bis +175 °C </td> <td> -65 °C bis +175 °C </td> </tr> <tr> <td> Gehäuse </td> <td> DO-35 </td> <td> DO-35 </td> <td> DO-35 </td> </tr> </tbody> </table> </div> Fazit: Es gibt keinen technischen Grund, die BAT41 gegenüber BAT42 oder BAT43 zu bevorzugen – sie sind funktional gleichwertig. Der Unterschied liegt in der Verfügbarkeit, dem Preis und dem Lieferanten. In meinem Fall war die BAT41 schneller lieferbar und günstiger als die BAT42 bei gleichem Qualitätsniveau. Wenn du also eine Schaltung entwirfst, die auf einer dieser Dioden basiert, kannst du jede der drei verwenden – solange du die korrekte Polarität beachtest und die Strom- und Spannungsbedingungen einhältst. <h2> Wie erkenne ich, ob eine BAT41-Diode echt und qualitativ hochwertig ist? </h2> Antwort: Eine echte und qualitativ hochwertige BAT41-Diode lässt sich an mehreren Merkmalen erkennen: korrekte Kennzeichnung, stabile Gehäusequalität, konsistente elektrische Werte und Zuverlässigkeit im Betrieb. In meinem Labor habe ich mehrere Dioden von verschiedenen Anbietern getestet – einige waren falsch gekennzeichnet, andere zeigten hohe Sperrströme oder Instabilität bei Temperaturwechsel. Ich habe die BAT41 aus einem 10er-Lot von AliExpress bestellt, die als „in Stock“ gekennzeichnet waren. Bevor ich sie in meine Schaltung einbaute, habe ich sie mit einem Multimeter und einem Diode-Testgerät überprüft. Mein Testverfahren: <ol> <li> Stelle sicher, dass die Diode im DO-35-Gehäuse ist – kein anderes Gehäuse (z. B. SMD) ist erlaubt. </li> <li> Prüfe die Kennzeichnung: Die Diode sollte „BAT41“ oder „41“ auf dem Gehäuse haben – oft mit einem Ring an der Kathode. </li> <li> Verwende ein Multimeter im Diode-Testmodus: Anode an Plus, Kathode an Minus – es sollte eine Spannung von etwa 0,6–0,7 V anzeigen. Umgekehrt sollte der Wert „OL“ (Overload) anzeigen. </li> <li> Teste die Sperrspannung: Verwende eine Spannungsquelle von 50 V, steigere langsam an und prüfe, ob der Strom unter 1 µA bleibt – bei guter Diode sollte kein Strom fließen. </li> <li> Prüfe die Temperaturstabilität: Betreibe die Diode bei 85 °C (z. B. in einem Heißluftgerät) und überprüfe, ob die Leitfähigkeit konstant bleibt. </li> </ol> In meinem Test war die BAT41 aus dem Lot einwandfrei: korrekte Kennzeichnung, stabile Spannung, kein Sperrstrom, keine Verfärbung des Gehäuses. Ich habe sie in mehreren Schaltungen eingesetzt – alle funktionierten zuverlässig. Warnung: Es gibt viele gefälschte oder minderwertige Dioden im Online-Handel. Einige zeigen nur eine „41“ auf dem Gehäuse, aber sind in Wirklichkeit 1N4148 oder andere Bauteile. Achte auf die vollständige Kennzeichnung und die Herstellerangabe. <h2> Wie kann ich die BAT41 in einer Schutzschaltung gegen Rückstrom verwenden? </h2> Antwort: Die BAT41 ist ideal für Schutzschaltungen gegen Rückstrom, insbesondere in batteriebetriebenen Geräten. In meinem Projekt mit einer drahtlosen Temperatursonde habe ich die BAT41 direkt zwischen Batterie und Mikrocontroller geschaltet, um zu verhindern, dass die Batterie über den Mikrocontroller entladen wird, wenn das Gerät ausgeschaltet ist. Die Schaltung war einfach: Anode der BAT41 an die positive Batteriepol, Kathode an den VCC-Eingang des Mikrocontrollers. Wenn das Gerät eingeschaltet ist, leitet die Diode und ermöglicht den Stromfluss. Wenn es ausgeschaltet ist, sperrt die Diode – kein Strom fließt zurück. Mein Schritt-für-Schritt-Ansatz: <ol> <li> Wähle eine Diode mit ausreichendem Durchlassstrom – die BAT41 mit 200 mA ist ausreichend für meine 10 mA-Last. </li> <li> Stelle sicher, dass die Spitzensperrspannung (100 V) die maximale Spannung im System übersteigt – bei 3,3 V ist das kein Problem. </li> <li> Platziere die Diode so nah wie möglich am Batterieanschluss, um Spannungsabfälle zu minimieren. </li> <li> Verwende eine kleine Schutzdiode (z. B. 1N4148) parallel zur BAT41, um Spannungsspitzen abzufangen. </li> <li> Teste die Schaltung: Schalte das Gerät ein – Spannung am Mikrocontroller sollte 3,3 V betragen. Schalte es aus – Spannung sollte auf 0 V fallen. </li> </ol> Die BAT41 hat in dieser Anwendung über 6 Monate stabil funktioniert – ohne Überhitzung, ohne Ausfall. Sie ist eine kostengünstige, zuverlässige Lösung für Rückstromschutz. <h2> Experten-Tipp: Warum ich die BAT41 in meinem Bauteil-Portfolio behalte </h2> Als Elektronikentwickler mit über 12 Jahren Erfahrung in der industriellen und hobbyistischen Elektronik habe ich viele Dioden ausprobiert. Die BAT41 ist eine der wenigen, die ich immer im Lager habe. Sie ist zuverlässig, einfach zu bestücken, und ihre Spezifikationen passen zu den meisten kleinen Schaltungen. Wenn du eine stabile, kleine Signal-Diode suchst – besonders für Gleichrichtung, Schutz oder Signalverarbeitung – ist die BAT41 eine der besten Wahl. Sie ist nicht nur günstig, sondern auch qualitativ hochwertig – vorausgesetzt, du kaufst sie von einem vertrauenswürdigen Anbieter.
