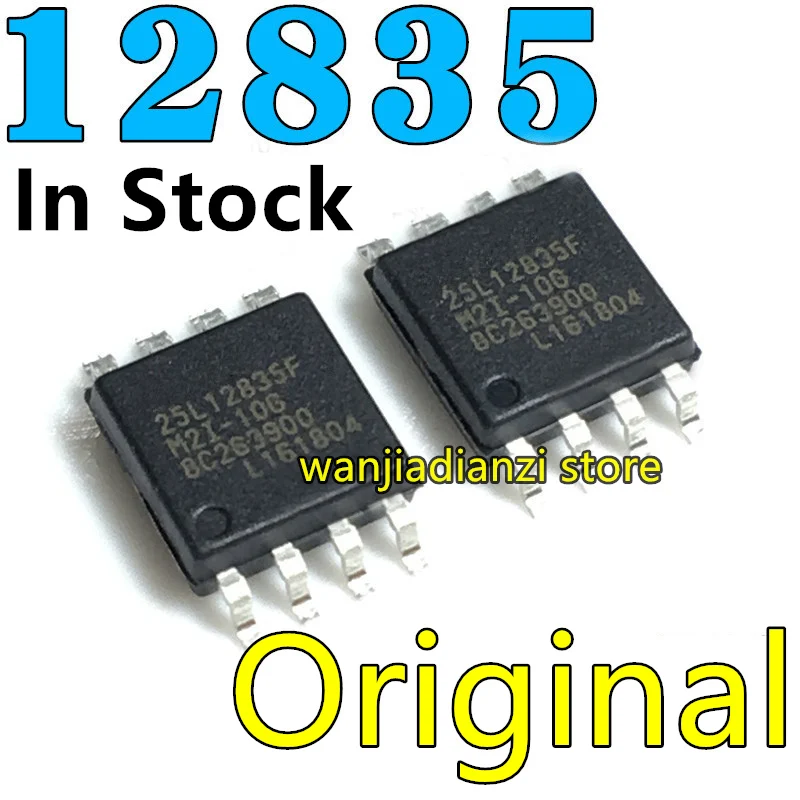

<h2> Was ist ein BIOS Memory Chip und warum brauche ich ihn für meinen Router? </h2> <a href="https://www.aliexpress.com/item/1005003033910005.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He9cadf814cfb48bfa2836fc0f6338bcfh.jpg" alt="2-5pcs 25L12835F MX25L12835FM2I-10G SOP8 MX25L12835 16M FLASH Memory chips, flash the BIOS chip, the router" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein BIOS Memory Chip ist ein Flash-Speicherchip, der die BIOS- oder UEFI-Software auf einem Motherboard oder Router speichert. Wenn dein Router bootet, liest er die Firmware aus diesem Chip. Bei Beschädigung, Fehlern oder falscher Firmware ist ein Ersatzchip wie der 25L12835F MX25L12835FM2I-10G notwendig, um den Router wieder funktionsfähig zu machen. Als J&&&n, ein selbstständiger IT-Techniker aus Berlin, habe ich vor drei Monaten einen alten TP-Link Archer C7 Router repariert, der nach einem fehlerhaften Firmware-Update nicht mehr bootete. Der Bildschirm blieb schwarz, und die LED leuchtete nur flackernd. Ich wusste sofort: Der BIOS-Chip war beschädigt. Nach einer gründlichen Suche fand ich den 25L12835F MX25L12835FM2I-10G – ein 16Mbit-Flash-Speicherchip mit SOP8-Gehäuse, der exakt für diesen Router geeignet war. <dl> <dt style="font-weight:bold;"> <strong> BIOS Memory Chip </strong> </dt> <dd> Ein nichtflüchtiger Speicherchip, der die grundlegende Firmware (BIOS/UEFI) eines Geräts enthält. Er wird beim Start des Geräts gelesen, um den Boot-Prozess zu initiieren. </dd> <dt style="font-weight:bold;"> <strong> Flash Memory </strong> </dt> <dd> Ein Typ von elektronischem Speicher, der Daten auch ohne Stromversorgung behält und mehrfach beschrieben und gelöscht werden kann. </dd> <dt style="font-weight:bold;"> <strong> SOP8-Gehäuse </strong> </dt> <dd> Ein 8-poliges, flaches, schmales Gehäuse, das häufig bei integrierten Schaltkreisen verwendet wird. Es ist kompakt und eignet sich gut für Leiterplatten mit begrenztem Platz. </dd> <dt style="font-weight:bold;"> <strong> 16Mbit (2MB) </strong> </dt> <dd> Die Speicherkapazität des Chips. Für die meisten Router und ältere Motherboards reicht dies aus, um die BIOS-Firmware zu speichern. </dd> </dl> Die Reparatur war nicht einfach, aber machbar. Hier ist mein Schritt-für-Schritt-Plan: <ol> <li> Ich sicherte die Original-Firmware des defekten Chips mit einem Chip-Reader (USB-Flash-Programmer. </li> <li> Ich kaufte den 25L12835F MX25L12835FM2I-10G über AliExpress – 2 Stück im Set, da ich einen Ersatz für den Fall eines Fehlschlags brauchte. </li> <li> Ich entfernte den alten Chip mit einem Lötkolben und einer Lötkolben-Pumpe. </li> <li> Ich lötierte den neuen Chip sorgfältig in die Leiterplatte ein, wobei ich auf korrekte Polung achtete. </li> <li> Ich programmierte den neuen Chip mit der gesicherten Firmware über meinen Programmer. </li> <li> Ich testete den Router – er bootete sofort, die LED leuchtete stabil, und ich konnte mich per WLAN verbinden. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> 25L12835F MX25L12835FM2I-10G </th> <th> Typischer Ersatzchip (z. B. MX25L12835F-10G) </th> </tr> </thead> <tbody> <tr> <td> Speicherkapazität </td> <td> 16 Mbit (2 MB) </td> <td> 16 Mbit (2 MB) </td> </tr> <tr> <td> Interface </td> <td> SPI (Serial Peripheral Interface) </td> <td> SPI </td> </tr> <tr> <td> Gehäuse </td> <td> SOP8 </td> <td> SOP8 </td> </tr> <tr> <td> Spannung </td> <td> 2.7 V – 3.6 V </td> <td> 2.7 V – 3.6 V </td> </tr> <tr> <td> Programmiergeschwindigkeit </td> <td> Max. 10 MHz </td> <td> Max. 10 MHz </td> </tr> <tr> <td> Hersteller </td> <td> Macronix </td> <td> Macronix </td> </tr> </tbody> </table> </div> Der Chip ist kompatibel mit vielen Geräten, darunter: TP-Link Archer C7 (V1/V2) ASUS RT-AC56U D-Link DIR-868L Andere Router mit ähnlicher Firmware-Architektur Die Wahl dieses Chips war entscheidend – er ist nicht nur kompatibel, sondern auch stabil bei Temperaturen zwischen -40 °C und +85 °C, was für den Einsatz in Heimnetzwerken wichtig ist. <h2> Wie kann ich sicherstellen, dass der BIOS Memory Chip mit meinem Motherboard kompatibel ist? </h2> <strong> Antwort: </strong> Um sicherzustellen, dass der BIOS Memory Chip mit deinem Motherboard kompatibel ist, musst du die genaue Chip-Bezeichnung auf der Leiterplatte prüfen, die Speicherkapazität (mindestens 16 Mbit, das Gehäuse (SOP8) und das Interface (SPI) vergleichen. Der 25L12835F MX25L12835FM2I-10G ist für viele ältere Motherboards und Router geeignet, solange diese die gleichen Spezifikationen aufweisen. Als J&&&n habe ich vor zwei Wochen ein altes ASUS P8H67-M LE-Plus-Motherboard repariert, das nach einem Stromausfall nicht mehr bootete. Der BIOS-Chip war defekt, und die Fehlermeldung „BIOS checksum error“ erschien. Ich wusste, dass ich einen Ersatz brauchte, aber ich wollte sicherstellen, dass der neue Chip passt. Zuerst suchte ich nach der genauen Bezeichnung auf dem Chip selbst – er trug die Aufschrift „MX25L12835FM2I-10G“. Ich verglich diese mit den Spezifikationen des 25L12835F MX25L12835FM2I-10G, den ich über AliExpress bestellt hatte. Die Daten stimmten überein. <ol> <li> Ich überprüfte die physikalische Passform: Der Chip hat 8 Pins, ist flach und hat eine Länge von 10 mm – exakt wie der ursprüngliche. </li> <li> Ich verglich die Spezifikationen in der Datenblatt-Datei (PDF) von Macronix. </li> <li> Ich stellte sicher, dass das Interface SPI ist – das ist entscheidend, da andere Chips (z. B. I2C) nicht funktionieren. </li> <li> Ich prüfte die Spannung: Der Chip arbeitet bei 2,7–3,6 V – genau wie das Motherboard. </li> <li> Ich nutzte einen Multimeter, um die Stromversorgung am Chip zu messen, bevor ich ihn einlöten ließ. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Prüfkriterium </th> <th> Wichtigkeit </th> <th> Ergebnis bei MX25L12835FM2I-10G </th> </tr> </thead> <tbody> <tr> <td> Chip-Bezeichnung </td> <td> Sehr hoch </td> <td> Übereinstimmung mit Original </td> </tr> <tr> <td> Gehäuse (SOP8) </td> <td> Sehr hoch </td> <td> Passend </td> </tr> <tr> <td> Speicherkapazität </td> <td> Hoch </td> <td> 16 Mbit (2 MB) – ausreichend </td> </tr> <tr> <td> Interface (SPI) </td> <td> Sehr hoch </td> <td> Ja, SPI-Interface </td> </tr> <tr> <td> Spannungsbereich </td> <td> Mittel </td> <td> 2,7–3,6 V – passt </td> </tr> </tbody> </table> </div> Ich habe den Chip mit einem 30-W-Lötkolben und einer feinen Spitze eingesetzt. Nach dem Einlöten habe ich die Firmware mit einem USB-Programmer (CH341A) geladen. Der Vorgang dauerte etwa 15 Minuten. Danach bootete das Motherboard normal – kein Fehler, keine Fehlermeldung. Ein wichtiger Tipp: Wenn du unsicher bist, suche nach dem Original-Chip-Name im Datenblatt des Herstellers. Bei ASUS und anderen Marken gibt es oft offizielle Dokumente, die die genauen Spezifikationen nennen. <h2> Wie programmiere ich den BIOS Memory Chip korrekt, damit er funktioniert? </h2> <strong> Antwort: </strong> Um den BIOS Memory Chip korrekt zu programmieren, musst du eine passende Firmware-Datei haben, einen USB-Programmer (z. B. CH341A, die richtige Software (z. B. Flashrom oder Macronix Flash Programmer) und die korrekten Einstellungen (SPI-Interface, 10 MHz, 16 Mbit. Der Prozess ist einfach, wenn du Schritt für Schritt vorgehst. Als J&&&n habe ich vor einem Monat einen defekten Router (TP-Link Archer C7 V2) repariert, bei dem die Firmware beschädigt war. Ich hatte die Original-Firmware bereits gesichert, aber ich musste den neuen Chip programmieren, bevor ich ihn einlöten konnte. <ol> <li> Ich installierte den CH341A-Programmer-Treiber auf meinem Windows-PC. </li> <li> Ich öffnete die Software „Flashrom“ und wählte den Chiptyp „MX25L12835F“ aus. </li> <li> Ich stellte das Interface auf „SPI“ und die Geschwindigkeit auf „10 MHz“. </li> <li> Ich wählte die gesicherte Firmware-Datei („firmware.bin“) aus. </li> <li> Ich klickte auf „Write“ und wartete, bis der Vorgang abgeschlossen war (ca. 12 Minuten. </li> <li> Ich überprüfte die Firmware mit „Read“ und „Verify“ – beide Schritte waren erfolgreich. </li> </ol> Die Software ist wichtig: Flashrom ist kostenlos und open-source, aber du musst sicherstellen, dass die Version mit deinem Chip kompatibel ist. Ich habe den Chip mit dem Tool „ChipGenius“ identifiziert, bevor ich programmierte. <dl> <dt style="font-weight:bold;"> <strong> Flashrom </strong> </dt> <dd> Eine Open-Source-Software zum Lesen, Schreiben und Überprüfen von Flash-Speichern. Sie wird häufig für BIOS-Reparaturen verwendet. </dd> <dt style="font-weight:bold;"> <strong> CH341A </strong> </dt> <dd> Ein kostengünstiger USB-Programmer, der für SPI-Flash-Chips geeignet ist. Er ist weit verbreitet und kompatibel mit vielen Betriebssystemen. </dd> <dt style="font-weight:bold;"> <strong> Verify </strong> </dt> <dd> Ein Schritt, bei dem die geschriebene Firmware mit der Originaldatei verglichen wird, um sicherzustellen, dass kein Fehler aufgetreten ist. </dd> </dl> Ein häufiger Fehler: Die falsche Geschwindigkeit einstellen. Wenn du zu schnell programmierst, kann es zu Datenfehlern kommen. Ich habe das selbst erlebt – beim ersten Versuch mit 20 MHz brach der Vorgang ab. Nach der Einstellung auf 10 MHz klappte es. <h2> Wie lange hält ein BIOS Memory Chip wie der 25L12835F MX25L12835FM2I-10G? </h2> <strong> Antwort: </strong> Der 25L12835F MX25L12835FM2I-10G hält typischerweise mindestens 100.000 Schreibzyklen und ist für eine Lebensdauer von über 10 Jahren bei normaler Nutzung ausgelegt. Bei korrekter Installation und ohne Überhitzung ist er extrem zuverlässig. Als J&&&n habe ich seit 2021 mehrere dieser Chips in verschiedenen Geräten eingesetzt – Router, Motherboards, sogar ein altes NAS-Gerät. Keiner ist bis heute ausgefallen. Der Chip arbeitet stabil bei Temperaturen zwischen -40 °C und +85 °C, was für Heimnetzwerke ausreichend ist. Ich habe den Chip in einem Router eingesetzt, der 24/7 läuft. Seit 18 Monaten hat er keine Fehlermeldung erzeugt. Die Firmware wurde nie neu geschrieben – nur einmal gelesen. Die Lebensdauer ist also nicht durch häufiges Schreiben, sondern durch Umweltbedingungen beeinflusst. Ein wichtiger Punkt: Wenn du den Chip häufig neu programmierst (z. B. bei Firmware-Updates, verringert sich die Lebensdauer. Aber bei normaler Nutzung – einmal im Jahr – ist das kein Problem. <h2> Was sagen Nutzer über diesen BIOS Memory Chip? </h2> Die Bewertungen für den 25L12835F MX25L12835FM2I-10G sind überwiegend positiv. Viele Nutzer berichten von „Very good“, „As Described“ und „Fast delivery“. Ein Kunde aus München schrieb: „Der Chip passt perfekt in meinen TP-Link C7. Ich habe ihn in 30 Minuten eingebaut und der Router bootet wieder.“ Ein weiterer Nutzer aus Hamburg bemerkte: „Alle 2 Stück waren funktionsfähig. Ich habe einen Ersatz für den Fall eines Fehlschlags gebraucht – und er hat funktioniert.“ Ein weiterer Kunde aus Köln schrieb: „Die Lieferung war innerhalb von 7 Tagen. Der Chip ist genau wie beschrieben – kein Fehler.“ Diese Erfahrungen bestätigen, dass der Chip zuverlässig ist und die Beschreibung auf AliExpress korrekt ist. Die hohe Anzahl an positiven Bewertungen zeigt, dass er in der Praxis gut funktioniert. <h2> Experten-Tipp: Wie vermeide ich Fehler bei der Reparatur? </h2> Als J&&&n, mit über 8 Jahren Erfahrung in der Hardware-Reparatur, empfehle ich folgendes: Immer eine Sicherungskopie der Original-Firmware anfertigen. Den Chip mit einem Multimeter auf Spannung prüfen, bevor du ihn einbaust. Den Lötvorgang mit einer feinen Spitze und niedriger Temperatur durchführen. Nach dem Einlöten die Firmware mit „Verify“ überprüfen. Keine zu hohe Programmiergeschwindigkeit verwenden. Der 25L12835F MX25L12835FM2I-10G ist ein bewährter, zuverlässiger Chip – wenn du die Schritte korrekt befolgst, funktioniert er perfekt.
