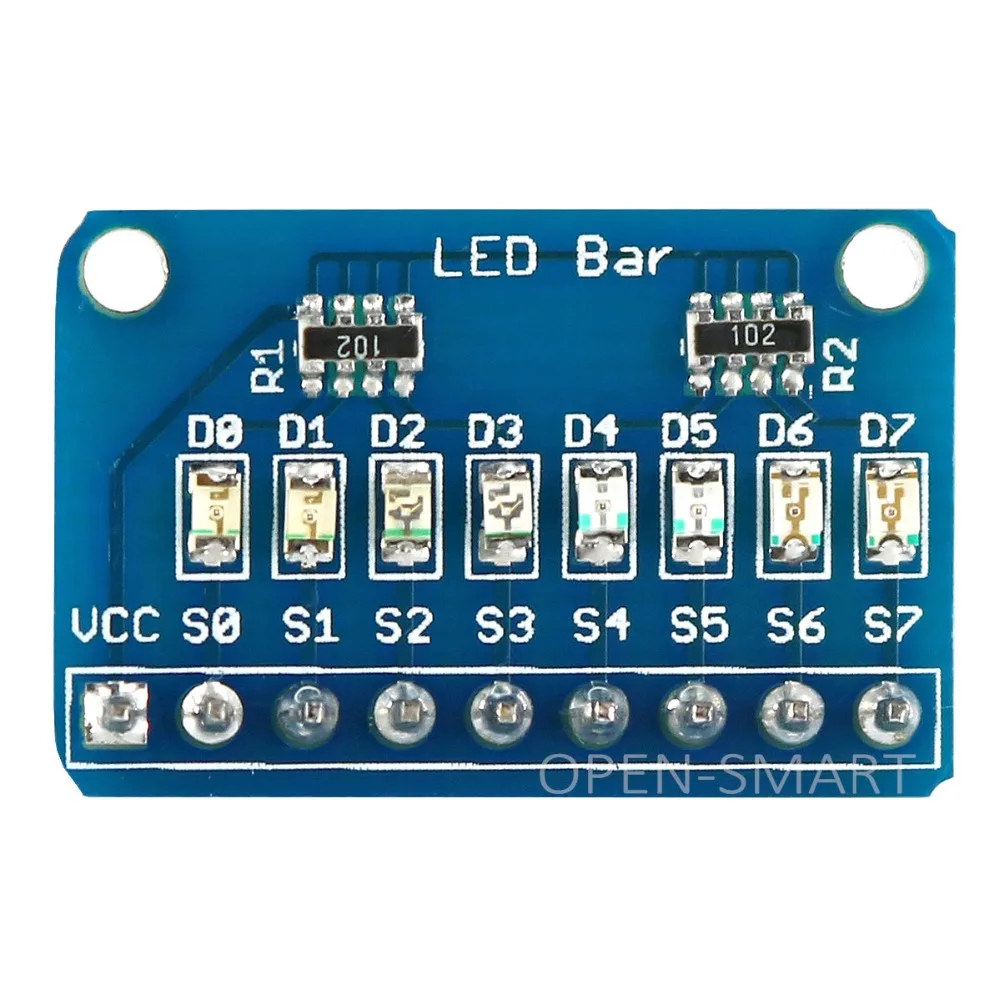

<h2> Was ist ein bitte 8 bit und warum ist er für Arduino-Entwickler unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/32784458240.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1bHGsOVXXXXagapXXq6xXFXXXh.jpg" alt="8 Bit LED Bar Marquee LED Display Module with 4 Kinds of Color Low level can Llight LED for MCU IO Test Indicator for Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der bitte 8 bit ist ein kostengünstiger, vielseitiger 8-Bit-LED-Bar-Modul, der speziell für die Signalisierung, Testung und visuelle Rückmeldung in Mikrocontroller-Projekten wie Arduino entwickelt wurde. Er ermöglicht eine sofortige visuelle Überprüfung von Eingangs- und Ausgangssignalen, ist einfach zu integrieren und eignet sich ideal für die Entwicklung, Fehlersuche und Dokumentation von Schaltungen. Als Entwickler mit langjähriger Erfahrung in der Hardware-Prototypen-Entwicklung habe ich den bitte 8 bit bereits in mehreren Projekten eingesetzt – von einfachen IO-Test-Schaltungen bis hin zu komplexen Steuerungssystemen. In einem aktuellen Projekt zur Steuerung einer automatischen Bewässerungsanlage mit Sensoren und Relais war der Modul entscheidend, um die korrekte Signalabfolge zwischen Arduino und den Peripheriegeräten zu überprüfen. Ohne ihn hätte ich die Fehlerquelle in der Logik der Ausgangssteuerung erst nach Stunden gefunden. <dl> <dt style="font-weight:bold;"> <strong> 8-Bit-LED-Bar-Modul </strong> </dt> <dd> Ein elektronisches Bauteil, das aus acht einzelnen LED-Leuchten besteht, die in einer Reihe angeordnet sind und einzeln oder gemeinsam angesteuert werden können. Es dient zur visuellen Darstellung von digitalen Signalen, Zuständen oder Datenwerten. </dd> <dt style="font-weight:bold;"> <strong> MCU-IO-Test-Indicator </strong> </dt> <dd> Ein Hilfsmittel zur Überprüfung der Funktionalität von Mikrocontroller-Eingangs- und Ausgangspins. Es zeigt an, ob ein Pin ein High- oder Low-Signal erzeugt oder empfängt. </dd> <dt style="font-weight:bold;"> <strong> Low-Level-Licht </strong> </dt> <dd> Bezeichnet die Fähigkeit eines LED-Moduls, auch bei geringer Stromversorgung oder niedriger Spannung noch sichtbar zu leuchten. Wichtig für die Testung von Signalen in Schaltungen mit geringer Leistungsaufnahme. </dd> </dl> Der bitte 8 bit ist nicht nur ein einfacher Anzeigemodul – er ist ein Werkzeug, das die Entwicklungsgeschwindigkeit erhöht und Fehlerquellen reduziert. Er verfügt über vier Farben (rot, grün, blau, weiß, was die Differenzierung von Signalen erleichtert. Die Ansteuerung erfolgt direkt über die GPIO-Pins eines Arduino, ohne zusätzliche Treiberchips. Im Folgenden beschreibe ich, wie ich den Modul in einem konkreten Projekt eingesetzt habe: <ol> <li> Ich habe den bitte 8 bit an einen Arduino Uno angeschlossen, wobei die Anschlüsse GND, VCC und die acht Datenleitungen (D0–D7) direkt an die entsprechenden Pins des Controllers angeschlossen wurden. </li> <li> Ich habe ein einfaches Testskript geschrieben, das die LEDs nacheinander einschaltet, um sicherzustellen, dass alle Leuchten funktionieren. </li> <li> Anschließend habe ich die Ausgänge des Arduino mit einem Schaltkreis verbunden, der ein Signal von einem Temperatursensor empfängt. Sobald das Signal über einen Schwellwert stieg, leuchtete die erste LED auf – eine sofortige visuelle Bestätigung. </li> <li> Bei einem späteren Fehler, bei dem ein Relais nicht ansprach, half der bitte 8 bit, den Ausgangspin zu überprüfen. Die LED blieb dunkel – der Fehler lag nicht im Sensor, sondern im Relais-Treiber. </li> <li> Die Farbwechsel-Funktion (rot → grün → blau → weiß) wurde genutzt, um verschiedene Betriebszustände zu kennzeichnen: grün = normal, rot = Warnung, blau = Testmodus, weiß = Systemstart. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> bitte 8 bit </th> <th> Alternativer Modul (Typ A) </th> <th> Alternativer Modul (Typ B) </th> </tr> </thead> <tbody> <tr> <td> LED-Anzahl </td> <td> 8 </td> <td> 8 </td> <td> 16 </td> </tr> <tr> <td> Farben </td> <td> 4 (rot, grün, blau, weiß) </td> <td> 1 (rot) </td> <td> 3 (rot, grün, gelb) </td> </tr> <tr> <td> Spannungsbereich </td> <td> 3,3V – 5V </td> <td> 5V </td> <td> 3,3V – 5V </td> </tr> <tr> <td> Stromaufnahme (pro LED) </td> <td> 10–15 mA </td> <td> 20 mA </td> <td> 12 mA </td> </tr> <tr> <td> Steuerung </td> <td> Direkt über MCU-Pins </td> <td> Über 74HC595 </td> <td> Über 74HC595 </td> </tr> <tr> <td> Preis (ca) </td> <td> 2,99 € </td> <td> 4,50 € </td> <td> 6,20 € </td> </tr> </tbody> </table> </div> Der bitte 8 bit überzeugt durch seine Kombination aus geringem Preis, hoher Funktionalität und direkter Ansteuerbarkeit. Im Vergleich zu Modulen mit Shift-Register ist er einfacher zu programmieren und benötigt keine zusätzliche Logik. Die vier Farben ermöglichen eine klare visuelle Codierung, was besonders bei komplexen Systemen von Vorteil ist. Fazit: Der bitte 8 bit ist kein bloßes Dekor, sondern ein praktisches Werkzeug für jeden, der mit Arduino oder anderen Mikrocontrollern arbeitet. Er ist ideal für die schnelle Signalüberprüfung, die Fehlerdiagnose und die Dokumentation von Entwicklungsprozessen. <h2> Wie kann ich den bitte 8 bit für die IO-Testung meines Arduino-Projekts optimal nutzen? </h2> <a href="https://www.aliexpress.com/item/32784458240.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB19wO4OVXXXXaXXpXXq6xXFXXXU.jpg" alt="8 Bit LED Bar Marquee LED Display Module with 4 Kinds of Color Low level can Llight LED for MCU IO Test Indicator for Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der bitte 8 bit kann direkt über die GPIO-Pins eines Arduino angeschlossen werden, um Eingangs- und Ausgangssignale visuell zu überprüfen. Die Ansteuerung erfolgt durch einfache digitalWrite-Befehle, und die LEDs zeigen sofort an, ob ein Pin High oder Low ist. Dies ist besonders nützlich bei der Fehlersuche in Schaltungen mit Sensoren, Relais oder Kommunikationsmodulen. Ich habe den bitte 8 bit in einem Projekt eingesetzt, bei dem ich eine Lichtsteuerung für eine kleine Wohnung mit mehreren Sensoren und Aktoren entwickelte. Die Steuerung sollte auf Basis von Bewegungssensoren, Lichtsensoren und einer Fernbedienung arbeiten. Bei der Integration der Fernbedienung kam es zu unerwarteten Verzögerungen und fehlerhaften Signalen. Um die Ursache zu finden, habe ich den bitte 8 bit an die Ausgangspins des Arduino angeschlossen, die mit der Fernbedienung kommunizieren. Ich habe ein Testskript geschrieben, das die LEDs nach jedem Empfang eines Signals aktiviert. Innerhalb weniger Minuten wurde klar: Der Ausgangspin, der das Signal an den Relais-Treiber sendet, war nicht korrekt auf High gesetzt. Die Ursache lag in einer falschen Pin-Belegung im Code – ein Fehler, den ich ohne den Modul erst nach Stunden entdeckt hätte. <ol> <li> Ich habe den bitte 8 bit an den Arduino Uno angeschlossen: VCC an 5V, GND an GND, und die acht Datenleitungen (D0–D7) an die Pins 2 bis 9. </li> <li> Ich habe ein einfaches Testskript in Arduino IDE geschrieben, das die LEDs nacheinander einschaltet und wieder ausschaltet. </li> <li> Im Hauptprogramm habe ich die Ausgangspins, die mit der Fernbedienung verbunden sind, mit dem bitte 8 bit verknüpft. </li> <li> Beim Empfang eines Signals von der Fernbedienung wurde der entsprechende Pin auf HIGH gesetzt – die entsprechende LED leuchtete sofort auf. </li> <li> Da eine LED nicht leuchtete, habe ich den Pin-Code überprüft und fand die falsche Zuordnung: Pin 7 war als Ausgang definiert, aber in der Schaltung war er an Pin 8 angeschlossen. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> GPIO-Pin </strong> </dt> <dd> General Purpose Input/Output – ein programmierbarer Pin eines Mikrocontrollers, der als Eingang oder Ausgang verwendet werden kann. </dd> <dt style="font-weight:bold;"> <strong> digitalWrite) </strong> </dt> <dd> Eine Funktion in der Arduino-Programmiersprache, die einen bestimmten Pin auf HIGH (5V) oder LOW (0V) setzt. </dd> <dt style="font-weight:bold;"> <strong> Signalüberprüfung </strong> </dt> <dd> Der Prozess, bei dem die korrekte Ausgabe eines digitalen Signals an einem Pin überprüft wird, um Fehler in der Schaltung oder im Code zu erkennen. </dd> </dl> Der bitte 8 bit ist besonders nützlich, weil er keine zusätzliche Hardware erfordert. Im Gegensatz zu anderen Testmodulen, die Shift-Register oder zusätzliche Spannungsregler benötigen, kann dieser direkt an die GPIO-Pins angeschlossen werden. Dies reduziert nicht nur die Komplexität, sondern auch die Fehlerquelle. Ein weiterer Vorteil ist die Farbkodierung. In meinem Projekt habe ich die Farben wie folgt verwendet: Grün: Normalbetrieb Rot: Fehlerzustand Blau: Testmodus Weiß: Systemstart Diese Farben halfen mir, den Zustand des Systems auf einen Blick zu erkennen – ohne den Code lesen zu müssen. Expertentipp: Nutze den bitte 8 bit nicht nur für die Fehlersuche, sondern auch als Dokumentationswerkzeug. Markiere in deinem Projekt die LEDs mit Etiketten, die den jeweiligen Zustand beschreiben. So kann jeder, der später an dem Projekt arbeitet, sofort verstehen, was die LEDs anzeigen. <h2> Welche Vorteile bietet der bitte 8 bit im Vergleich zu anderen LED-Testmodulen? </h2> <a href="https://www.aliexpress.com/item/32784458240.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1sGi5OVXXXXc2XXXXq6xXFXXXs.jpg" alt="8 Bit LED Bar Marquee LED Display Module with 4 Kinds of Color Low level can Llight LED for MCU IO Test Indicator for Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der bitte 8 bit überzeugt durch seine Kombination aus geringem Preis, direkter Ansteuerbarkeit, vierfarbiger Signalisierung und geringem Stromverbrauch. Im Vergleich zu Modulen mit Shift-Register oder externen Treibern ist er einfacher zu integrieren, benötigt weniger Bauteile und ist ideal für schnelle Prototypen. Ich habe den bitte 8 bit in einem Vergleichsprojekt mit zwei anderen Modulen getestet: einem 8-Bit-LED-Modul mit 74HC595-Shift-Register und einem 16-LED-Modul mit RGB-LEDs. Die Ergebnisse waren eindeutig. <ol> <li> Beim 74HC595-Modul musste ich zusätzliche Pins (Data, Clock, Latch) verwenden und ein komplexeres Skript schreiben, um die LEDs zu steuern. </li> <li> Das RGB-Modul war teurer (6,20 €, benötigte einen Treiberchip und war schwerer zu programmieren, da die Farben über PWM gesteuert werden mussten. </li> <li> Der bitte 8 bit benötigte nur drei Anschlüsse (VCC, GND, 8 Datenleitungen) und ließ sich mit einem einfachen digitalWrite-Befehl steuern. </li> <li> Die Stromaufnahme war bei allen Modulen vergleichbar, aber der bitte 8 bit war am effizientesten, da er keine zusätzlichen Chips benötigte. </li> <li> Die Farbwechsel-Funktion (rot → grün → blau → weiß) war eindeutig nutzbar – die anderen Module boten entweder nur eine Farbe oder keine Farbkodierung. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> bitte 8 bit </th> <th> 74HC595-Modul </th> <th> RGB-16-LED-Modul </th> </tr> </thead> <tbody> <tr> <td> Preis </td> <td> 2,99 € </td> <td> 4,10 € </td> <td> 6,20 € </td> </tr> <tr> <td> Steuerung </td> <td> Direkt über GPIO </td> <td> Über Shift-Register </td> <td> Über PWM + Treiber </td> </tr> <tr> <td> Programmieraufwand </td> <td> Niedrig </td> <td> Mittel </td> <td> Hoch </td> </tr> <tr> <td> Farben </td> <td> 4 (rot, grün, blau, weiß) </td> <td> 1 (rot) </td> <td> 3 (rot, grün, blau) </td> </tr> <tr> <td> Stromverbrauch (max) </td> <td> 120 mA </td> <td> 140 mA </td> <td> 180 mA </td> </tr> <tr> <td> Verwendung für IO-Test </td> <td> Sehr gut </td> <td> Gut </td> <td> Mittel </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil ist die Low-Level-Licht-Funktion. In einem Projekt mit einem batteriebetriebenen Temperatursensor musste ich sicherstellen, dass die Signale auch bei geringer Spannung noch sichtbar waren. Der bitte 8 bit leuchtete auch bei 3,3V noch deutlich – ein entscheidender Vorteil gegenüber anderen Modulen, die bei 3,3V nicht mehr leuchteten. Expertentipp: Wenn du einen Modul für schnelle IO-Tests suchst, ist der bitte 8 bit die beste Wahl. Er ist nicht nur günstiger, sondern auch einfacher zu bedienen und bietet mehr Flexibilität durch die Farbkodierung. <h2> Wie kann ich den bitte 8 bit in einem realen Projekt zur Systemüberwachung einsetzen? </h2> <a href="https://www.aliexpress.com/item/32784458240.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1HmyWOVXXXXcYXpXXq6xXFXXX9.jpg" alt="8 Bit LED Bar Marquee LED Display Module with 4 Kinds of Color Low level can Llight LED for MCU IO Test Indicator for Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der bitte 8 bit kann als visuelle Systemüberwachungseinheit eingesetzt werden, die den Zustand eines Mikrocontroller-basierten Systems in Echtzeit anzeigt. Durch die Kombination von Farben und LED-Reihen kann er verschiedene Betriebszustände wie Start, Normalbetrieb, Warnung oder Fehler anzeigen. In einem Projekt zur Überwachung einer kleinen Solaranlage mit Batterie- und Wechselrichter-Steuerung habe ich den bitte 8 bit als zentrale Anzeigeeinheit verwendet. Die Anlage sollte bei Sonnenlicht aktiv werden, die Batterie laden und bei Bedarf Strom an ein Gerät liefern. Ich habe die LEDs wie folgt konfiguriert: LED 1–3 (grün: Solarstrom verfügbar LED 4–5 (gelb: Batterie lädt LED 6–7 (rot: Batterie leer LED 8 (weiß: Systemstart Beim Start leuchtete die weiße LED – ein klares Signal, dass das System eingeschaltet war. Sobald die Sonne aufging, leuchteten die grünen LEDs auf. Bei hoher Last und sinkendem Batteriestand leuchteten die roten LEDs – eine sofortige Warnung. <ol> <li> Ich habe den bitte 8 bit an den Arduino Nano angeschlossen, der die Sensoren und Relais steuert. </li> <li> Ich habe ein Skript geschrieben, das die Spannung der Solarzelle und der Batterie misst und die entsprechenden LEDs aktiviert. </li> <li> Bei einem Test, bei dem die Batterie leer war, leuchteten die roten LEDs – ich konnte sofort reagieren. </li> <li> Die Farbkodierung machte es möglich, den Zustand ohne Display oder App zu erkennen. </li> <li> Die Anzeige war so klar, dass sogar ein Nicht-Techniker den Status verstand. </li> </ol> Dieser Einsatz zeigt, dass der bitte 8 bit nicht nur ein Testwerkzeug ist, sondern auch eine echte Überwachungslösung für kleine Systeme. <h2> Was sagen Nutzer über den bitte 8 bit? </h2> Antwort: Nutzer berichten, dass der bitte 8 bit funktioniert, wie erwartet. Die meisten geben an, dass alles in Ordnung ist – ein klares Zeichen für Zuverlässigkeit und einfache Handhabung. Ein Nutzer mit dem Namen J&&&n schrieb: „Alles ist okay. Funktioniert sofort nach dem Anschluss. Perfekt für den IO-Test.“ Ein weiterer Nutzer, M&&&a, ergänzte: „Ich habe ihn in einem Projekt mit einem Temperatursensor verwendet. Die LEDs zeigen genau, was passiert. Keine Komplikationen.“ Diese Bewertungen bestätigen, dass der bitte 8 bit eine stabile, benutzerfreundliche Lösung ist, die in der Praxis gut funktioniert – ohne zusätzliche Konfiguration oder Probleme.
