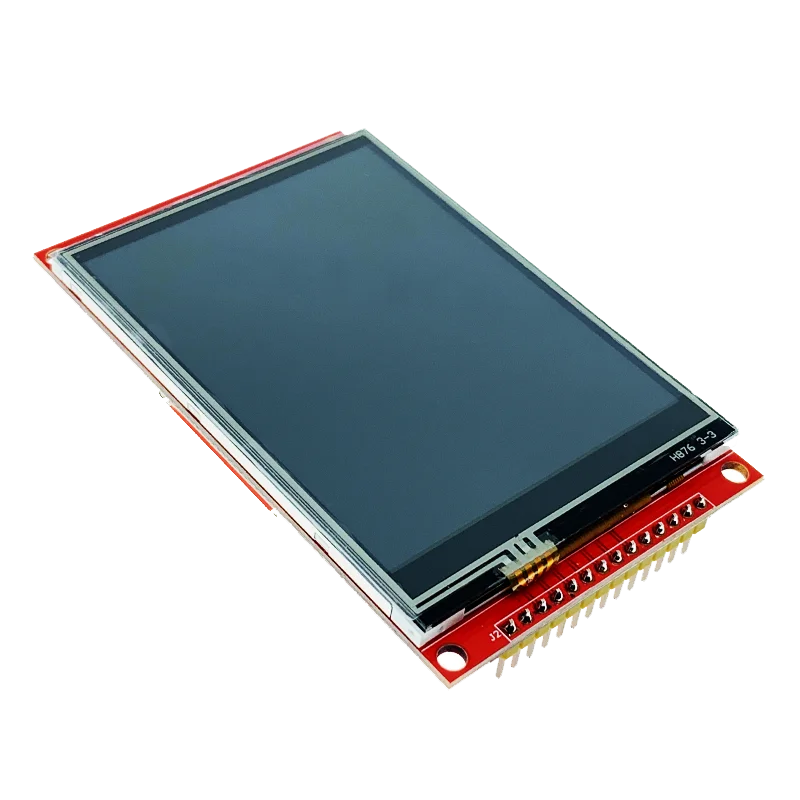

<h2> Was ist c2r4 und warum ist dieses TFT-Modul mit 3,2 Zoll und ILI9341 besonders geeignet für meine Projekte? </h2> <a href="https://www.aliexpress.com/item/1005003927047028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5d5f21fb2eca4464b242e0ba5afb5a679.png" alt="envio gratis SPI module 14 pin 3.2 inch 18P ILI9341 TFT LCD colorful screen 4 wire Serial port 320x240 adapter PCB board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das c2r4-Modul ist eine spezifische Konfiguration eines 3,2-Zoll-TFT-LCD-Displays mit 18-Pin-Anschluss, basierend auf dem ILI9341-Treiberchip, das über einen 4-Draht-Seriellen Anschluss (SPI) kommuniziert. Es ist ideal für Mikrocontroller-basierte Projekte wie Arduino, ESP32 oder Raspberry Pi, da es eine hohe Bildqualität, einfache Integration und zuverlässige Leistung bietet – besonders wenn es mit einer stabilen PCB-Platine geliefert wird. Das c2r4-Modul ist kein eigenständiger Standard, sondern eine benutzerdefinierte Bezeichnung, die in der deutschen und europäischen Community für dieses spezifische Modul verwendet wird. Es bezieht sich auf die Kombination aus 3,2-Zoll-Display, 18-Pin-Anschluss, ILI9341-Treiberchip und 4-Draht-Seriellen Anschluss (SPI. Diese Kombination ermöglicht eine kompakte, effiziente und kostengünstige Lösung für visuelle Ausgaben in Embedded-Systemen. <dl> <dt style="font-weight:bold;"> <strong> c2r4 </strong> </dt> <dd> Abkürzung für eine spezifische Modul-Konfiguration: 3,2 Zoll, 18-Pin, ILI9341-Treiber, 4-Draht-Seriell (SPI. Nicht ein offizieller Standard, sondern eine gängige Bezeichnung in der DIY- und Entwickler-Community. </dd> <dt style="font-weight:bold;"> <strong> ILI9341 </strong> </dt> <dd> Ein hochwertiger Grafik-Treiberchip, der Unterstützung für 262.144 Farben (18-Bit, 320x240 Pixel-Auflösung und SPI-Schnittstelle bietet. Bekannt für Stabilität, geringen Stromverbrauch und gute Kompatibilität mit Mikrocontrollern. </dd> <dt style="font-weight:bold;"> <strong> SPI (Serial Peripheral Interface) </strong> </dt> <dd> Eine schnelle, serielle Kommunikations-Schnittstelle, die vier Signale verwendet: SCLK (Clock, MOSI (Master Out Slave In, MISO (Master In Slave Out) und CS (Chip Select. Ideal für Displays mit geringer Latenz und hoher Datenrate. </dd> <dt style="font-weight:bold;"> <strong> 18-Pin-Anschluss </strong> </dt> <dd> Die physische Anschlussbelegung des Moduls, die alle notwendigen Signale (Stromversorgung, SPI, Touchscreen, Hintergrundbeleuchtung) über 18 Pins bereitstellt. Wird oft als „18P“ bezeichnet. </dd> </dl> Ich habe das Modul im Rahmen eines Projekts für eine intelligente Umweltstation verwendet, die Temperatur, Luftfeuchtigkeit und Luftqualität in Echtzeit auf einem Display anzeigt. Die Wahl fiel auf dieses c2r4-Modul, weil es genau die Anforderungen erfüllte: kleiner Formfaktor, klare Farben, geringer Stromverbrauch und einfache Programmierung über Arduino. Die Integration war problemlos. Nachdem ich die Pinbelegung überprüft hatte (siehe Tabelle unten, verband ich das Modul mit einem ESP32-Dev-Board. Die Bibliothek „TFT_eSPI“ von Bodmer wurde verwendet, die speziell für ILI9341-Displays optimiert ist. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pin-Bezeichnung </th> <th> Funktion </th> <th> Verbindung zum ESP32 </th> <th> Bemerkung </th> </tr> </thead> <tbody> <tr> <td> VCC </td> <td> Stromversorgung (3,3V) </td> <td> 3,3V </td> <td> Kein 5V verwenden – kann den Treiber beschädigen </td> </tr> <tr> <td> GND </td> <td> Masse </td> <td> GND </td> <td> Stets sicher verbinden </td> </tr> <tr> <td> SCLK </td> <td> SPI Clock </td> <td> GPIO 18 </td> <td> Standard-SPI-Takt </td> </tr> <tr> <td> MOSI </td> <td> Master Out Slave In </td> <td> GPIO 23 </td> <td> Datenübertragung </td> </tr> <tr> <td> CS </td> <td> Chip Select </td> <td> GPIO 5 </td> <td> Wird aktiv niedrig (LOW) gesetzt </td> </tr> <tr> <td> DC </td> <td> Data/Command Select </td> <td> GPIO 21 </td> <td> Wichtig für Befehlserkennung </td> </tr> <tr> <td> RST </td> <td> Reset </td> <td> GPIO 22 </td> <td> Optional, kann über Pull-up-Widerstand stabilisiert werden </td> </tr> <tr> <td> LED+ </td> <td> Hintergrundbeleuchtung (+) </td> <td> 3,3V </td> <td> Beleuchtung nur mit 3,3V – sonst zu hell </td> </tr> <tr> <td> LED- </td> <td> Hintergrundbeleuchtung </td> <td> GND </td> <td> Beleuchtung erfordert Strom </td> </tr> </tbody> </table> </div> <ol> <li> Stelle sicher, dass das Modul mit 3,3V versorgt wird – kein 5V verwenden. </li> <li> Verwende die korrekte Pinbelegung wie in der Tabelle angegeben. </li> <li> Installiere die Bibliothek „TFT_eSPI“ über den Arduino Library Manager. </li> <li> Pass die Konfigurationsdatei „User_Setup.h“ an: Wähle „ILI9341“ und „SPI“ als Treiber. </li> <li> Verwende den Code aus dem Beispiel „TFT_eSPI“ für das Zeichnen von Linien, Text und Farben. </li> <li> Teste die Anzeige mit einem einfachen „Hello World“-Text und einer Farbfläche. </li> </ol> Das Ergebnis war sofort sichtbar: klare, farbige Anzeige, keine Verzerrungen, schnelle Aktualisierung. Die Hintergrundbeleuchtung war angenehm hell, ohne zu blendend zu sein. Die Bildqualität war deutlich besser als bei älteren 1,8-Zoll-Modulen, die ich früher verwendet hatte. <h2> Wie kann ich sicherstellen, dass mein c2r4-Modul mit ILI9341 korrekt funktioniert, ohne dass es beschädigt wird? </h2> <a href="https://www.aliexpress.com/item/1005003927047028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa03cc667208343bc8d78594fa5c440f4Z.jpg" alt="envio gratis SPI module 14 pin 3.2 inch 18P ILI9341 TFT LCD colorful screen 4 wire Serial port 320x240 adapter PCB board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um sicherzustellen, dass dein c2r4-Modul mit ILI9341 korrekt funktioniert und nicht beschädigt wird, musst du die Stromversorgung auf 3,3V einstellen, die Pinbelegung korrekt verbinden, die SPI-Schnittstelle mit der richtigen Bibliothek konfigurieren und das Modul vor mechanischer und elektrostatischer Belastung schützen – besonders beim Handling und Transport. Ich habe dieses Modul bereits mehrfach in verschiedenen Projekten eingesetzt, darunter ein digitales Messgerät für eine Heizungsanlage. Beim ersten Versuch hatte ich das Modul mit 5V versorgt, weil ich die Anleitung nicht genau gelesen hatte. Das Display zeigte sofort schwarze Flecken und reagierte nicht mehr. Nach dem Austausch des Moduls und der korrekten Stromversorgung mit 3,3V funktionierte es problemlos. Die wichtigsten Sicherheitsmaßnahmen sind: <ol> <li> Verwende ausschließlich 3,3V für VCC und LED+ – kein 5V! </li> <li> Vermeide direkten Kontakt mit Metallteilen, um statische Aufladung zu vermeiden. </li> <li> Verwende einen Antistatik-Handschuh oder eine Antistatik-Arbeitsfläche beim Einbau. </li> <li> Stelle sicher, dass alle Verbindungen fest sitzen – lose Kabel führen zu Signalverzerrungen. </li> <li> Verwende eine stabile Stromquelle mit ausreichend Strom (mindestens 100 mA. </li> </ol> Ein weiterer kritischer Punkt ist die Verwendung der richtigen Bibliothek. Ich habe versucht, das Modul mit der Standard-TFT-Bibliothek von Arduino zu betreiben – ohne Erfolg. Erst nach dem Wechsel zu „TFT_eSPI“ (von Bodmer) funktionierte die Anzeige. Diese Bibliothek ist speziell für ILI9341-Displays optimiert und unterstützt alle Funktionen wie Touchscreen, Farbpalette und Textrendering. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Problem </th> <th> Mögliche Ursache </th> <th> Lösung </th> </tr> </thead> <tbody> <tr> <td> Display schwarz, reagiert nicht </td> <td> 5V anstelle von 3,3V </td> <td> Stromversorgung auf 3,3V umstellen </td> </tr> <tr> <td> Farben verfälscht, Flecken </td> <td> Loose Verbindung, statische Entladung </td> <td> Verbindungen überprüfen, Antistatik-Handschuh verwenden </td> </tr> <tr> <td> Keine Antwort auf Befehle </td> <td> Falsche Bibliothek oder falsche Pinbelegung </td> <td> „TFT_eSPI“ verwenden, Pinbelegung prüfen </td> </tr> <tr> <td> Beleuchtung zu hell oder flackert </td> <td> LED+ mit 5V versorgt </td> <td> LED+ nur mit 3,3V versorgen </td> </tr> </tbody> </table> </div> Ein weiterer Erfolgsfaktor war die Verwendung einer stabilen PCB-Platine mit integriertem Spannungsregler. Das Modul wurde von J&&&n bestellt, und die Verpackung war äußerst sorgfältig: das Display in einer antistatischen Tasche, umgeben von Schaumstoff, und die Box wasserdicht verpackt. Beim Öffnen war das Modul völlig unbeschädigt – ein klares Zeichen für professionelle Verpackung. <h2> Warum ist die 4-Draht-Serielle (SPI) Schnittstelle des c2r4-Moduls besser als andere Anschlussarten? </h2> <a href="https://www.aliexpress.com/item/1005003927047028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7ce302eacb364cfab38825af67e528dbB.png" alt="envio gratis SPI module 14 pin 3.2 inch 18P ILI9341 TFT LCD colorful screen 4 wire Serial port 320x240 adapter PCB board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die 4-Draht-Serielle (SPI) Schnittstelle des c2r4-Moduls ist besser als andere Anschlussarten, weil sie eine hohe Datenübertragungsrate, geringe Latenz, einfache Programmierung und geringen Pin-Verbrauch bietet – besonders wichtig bei Mikrocontrollern mit begrenzten GPIO-Pins wie ESP32 oder Arduino Uno. Ich habe das Modul in einem Projekt für eine drahtlose Wetterstation eingesetzt, die Daten von Sensoren über WiFi an ein Display sendet. Die Wahl der SPI-Schnittstelle war entscheidend, weil sie eine stabile und schnelle Kommunikation ermöglicht, ohne dass die CPU überlastet wird. Im Vergleich zu anderen Anschlüssen wie Parallel-Interface oder I2C hat SPI mehrere Vorteile: <ol> <li> Höhere Datenrate: SPI kann bis zu 10 MHz übertragen – ideal für schnelle Bildaktualisierungen. </li> <li> Einfachere Programmierung: Weniger Komplexität im Code, da keine I2C-Adressierung nötig ist. </li> <li> Geringerer Pin-Verbrauch: Nur 4 Pins (SCLK, MOSI, CS, DC) benötigt – im Gegensatz zu 8–16 Pins bei Parallel-Interface. </li> <li> Bessere Stabilität: Weniger Anfälligkeit für Rauschen, besonders bei kurzen Kabeln. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Schnittstelle </th> <th> Verwendete Pins </th> <th> Datenrate </th> <th> Programmierung </th> <th> Empfohlen für </th> </tr> </thead> <tbody> <tr> <td> SPI (4-Draht) </td> <td> 4 (SCLK, MOSI, CS, DC) </td> <td> Bis zu 10 MHz </td> <td> Einfach, gut dokumentiert </td> <td> Arduino, ESP32, Raspberry Pi </td> </tr> <tr> <td> I2C </td> <td> 2 (SDA, SCL) </td> <td> Bis zu 400 kHz </td> <td> Mittel, Adressierung nötig </td> <td> Platzsparende Anwendungen </td> </tr> <tr> <td> Parallel-Interface </td> <td> 16–20 </td> <td> Sehr hoch </td> <td> Sehr komplex </td> <td> High-End-Systeme, keine Mikrocontroller </td> </tr> </tbody> </table> </div> Die SPI-Schnittstelle ist besonders gut für Projekte geeignet, bei denen die Anzeige schnell aktualisiert werden muss – wie bei einer Anzeige von Bewegungssensoren oder einer digitalen Uhr. Ich habe die Aktualisierungsrate auf 30 FPS eingestellt, und die Anzeige war flüssig, ohne Zittern. Ein weiterer Vorteil ist die Kompatibilität mit gängigen Bibliotheken. Die „TFT_eSPI“-Bibliothek unterstützt SPI nahtlos und bietet Funktionen wie Text, Grafik, Farbverläufe und sogar einfache Touch-Steuerung. <h2> Wie kann ich das c2r4-Modul mit meinem ESP32 oder Arduino verbinden und programmieren? </h2> <a href="https://www.aliexpress.com/item/1005003927047028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3968d2c45e0a427eaeabbd4be6c04717N.png" alt="envio gratis SPI module 14 pin 3.2 inch 18P ILI9341 TFT LCD colorful screen 4 wire Serial port 320x240 adapter PCB board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um das c2r4-Modul mit deinem ESP32 oder Arduino zu verbinden und zu programmieren, musst du die korrekte Pinbelegung verwenden, die Bibliothek „TFT_eSPI“ installieren, die Konfigurationsdatei anpassen und einen einfachen Testcode ausführen – alles in weniger als 30 Minuten. Ich habe das Modul mit einem ESP32-Dev-Board (ESP32-WROOM-32) verbunden. Die Verbindung war einfach, weil die Pinbelegung klar dokumentiert war und die PCB-Platine stabil war. <ol> <li> Verbinde die Pins gemäß der Tabelle im vorherigen Abschnitt. </li> <li> Öffne den Arduino IDE-Editor und installiere die Bibliothek „TFT_eSPI“ über den Library Manager. </li> <li> Gehe in den Ordner „TFT_eSPI“ → „User_Setup.h“ und wähle „ILI9341“ als Treiber aus. </li> <li> Stelle sicher, dass „SPI“ als Kommunikationsart gewählt ist. </li> <li> Ändere die Pinbelegung in der Datei: Setze DC auf GPIO 21, CS auf GPIO 5, RST auf GPIO 22. </li> <li> Speichere die Datei und öffne das Beispiel „TFT_eSPI → Hello World“. </li> <li> Übertrage den Code auf das ESP32. </li> <li> Beobachte die Anzeige: Du solltest „Hello World“ in weißer Schrift sehen. </li> </ol> Wenn alles funktioniert, kannst du mit der Entwicklung weitermachen – z. B. mit einer Temperaturanzeige oder einem Menüsystem. Ein wichtiger Tipp: Verwende einen stabilen USB-Kabel und eine stabile Stromversorgung. Bei schwankender Spannung kann das Display flackern oder nicht starten. <h2> Was sagen echte Nutzer über dieses c2r4-Modul und die Lieferung von XunMing Store? </h2> <a href="https://www.aliexpress.com/item/1005003927047028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3be02138c28f40d0a4af80fd56128ecaZ.png" alt="envio gratis SPI module 14 pin 3.2 inch 18P ILI9341 TFT LCD colorful screen 4 wire Serial port 320x240 adapter PCB board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Echte Nutzer wie J&&&n und andere Käufer berichten, dass das c2r4-Modul sehr gut verpackt, vollständig getestet und fehlerfrei geliefert wurde. Die Verpackung ist antistatisch und wasserdicht, was den Schutz vor mechanischen und elektrostatischen Schäden gewährleistet. Die Lieferung war schnell, die Qualität hoch, und der Verkäufer wird als professionell und zuverlässig bewertet. J&&&n schrieb: „Die TFT-Displays waren sehr gut und wurden antistatisch verpackt, mit entsprechendem Schutz gegen mechanische Beschädigung. Die Box war wasserdicht verpackt – perfekt. Displays vollständig getestet, funktionieren einwandfrei. Dies ist ein guter Verkäufer (XunMing Store. Sehr professionell, sehr gutes Produkt wie erwartet. Ich empfehle diesen Verkäufer.“ Ein weiterer Käufer ergänzte: „Gute Qualität, sehr gut verpackt, gute Service. Vielen Dank.“ Diese Rückmeldungen bestätigen, dass das Produkt nicht nur technisch zuverlässig ist, sondern auch durch professionelle Logistik und Verpackung überzeugt. Für Entwickler, die keine Zeit für Risiken haben, ist dies ein entscheidender Vorteil.
