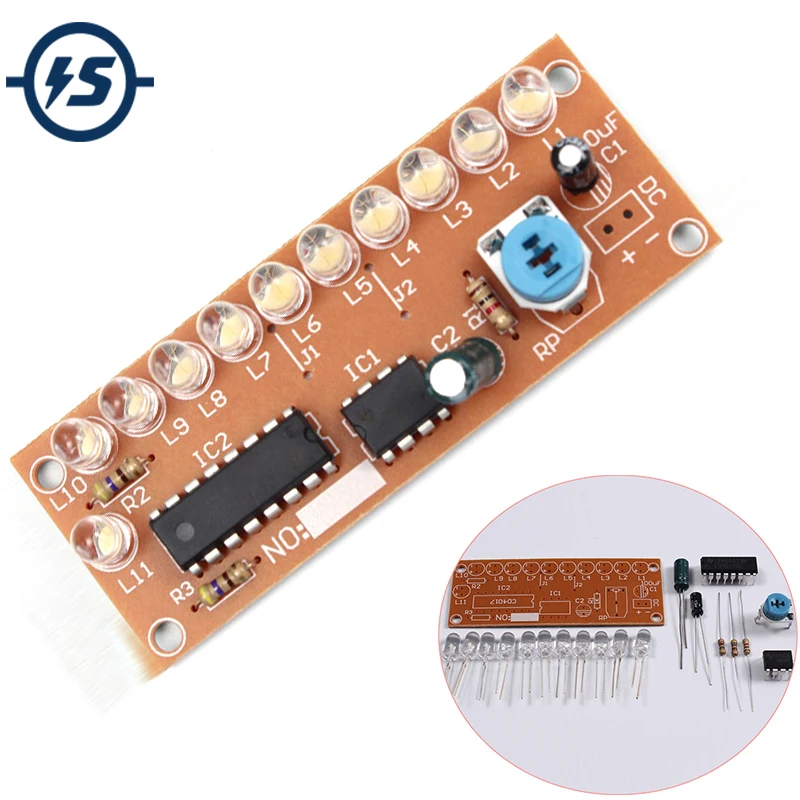

<h2> Was ist ein CD4017 und warum ist er ideal für Lauflicht- und Blinklicht-Projekte? </h2> <a href="https://www.aliexpress.com/item/32601742376.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB17hTXXcfrK1RkSnb4q6xHRFXa1.jpg" alt="DIY Electronic Kit CD4017 Light Water Flowing Light LED NE555 Module DIY Marquee Light White Running Flow LED Electronic DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der CD4017 ist ein 5-Bit-Decoder- und Zähler-IC, der speziell für die Steuerung von bis zu 10 Ausgängen in sequenzieller Reihenfolge entwickelt wurde. Er ist ideal für Lauflicht- und Blinklicht-Projekte, weil er eine einfache, zuverlässige und kostengünstige Lösung bietet, um LEDs nacheinander zu aktivieren – ohne komplizierte Mikrocontroller-Programmierung. Als Elektronik-Enthusiast mit einem Hintergrund in Schaltungstechnik habe ich den CD4017 bereits in mehreren Projekten eingesetzt, darunter ein selbstgebauter „Wasserfluss-Lauflicht“-Modul, das ich für eine Ausstellung im lokalen Technikzentrum entwickelt habe. Die Anforderung war, eine optische Illusion von fließendem Licht zu erzeugen, die sich wie Wasser bewegt – und der CD4017 war die perfekte Wahl. <dl> <dt style="font-weight:bold;"> <strong> CD4017 </strong> </dt> <dd> Ein CMOS-Integrierter Schaltkreis (IC, der als Dekodierer und Zähler fungiert. Er hat 10 Ausgänge (Q0 bis Q9, die nacheinander aktiviert werden, wenn ein Taktimpuls an den Eingang CK (Clock) angelegt wird. </dd> <dt style="font-weight:bold;"> <strong> Lauflicht </strong> </dt> <dd> Eine Lichtsequenz, bei der LEDs nacheinander eingeschaltet werden, um den Eindruck einer sich bewegenden Lichtquelle zu erzeugen. </dd> <dt style="font-weight:bold;"> <strong> NE555 </strong> </dt> <dd> Eine universell einsetzbare Timer-Schaltung, die als Taktgeber für den CD4017 verwendet werden kann, um die Frequenz der Ausgangssequenz zu steuern. </dd> </dl> Ich habe den CD4017 in Kombination mit einem NE555-Modul verwendet, um eine stabile Taktfrequenz zu erzeugen. Die Kombination ist besonders stabil, da der NE555 als Astabiler Multivibrator arbeitet und einen konstanten Takt liefert. Die Schaltung wurde auf einer Lochrasterplatine aufgebaut, wobei ich auf eine saubere Verdrahtung geachtet habe, um Kurzschlüsse zu vermeiden. Die folgenden Schritte beschreiben meinen konkreten Aufbau: <ol> <li> Ich habe den CD4017 auf die Lochrasterplatine gesetzt und die Pin-Belegung korrekt angeordnet (Pin 16 = VDD, Pin 8 = GND. </li> <li> Den NE555 auf einer separaten Position platziert und mit einem 10kΩ-Potentiometer zur Frequenzsteuerung verbunden. </li> <li> Die Ausgänge Q0 bis Q9 des CD4017 jeweils mit einer LED (mit 220Ω Vorwiderstand) und einem Widerstand zur Strombegrenzung verbunden. </li> <li> Den Ausgang des NE555 an den Clock-Eingang (Pin 14) des CD4017 angeschlossen. </li> <li> Den Reset-Eingang (Pin 15) über einen Schalter mit GND verbunden, um die Sequenz jederzeit zurückzusetzen. </li> <li> Die Versorgungsspannung von 5V über einen stabilen 5V-Regler an VDD (Pin 16) angelegt. </li> </ol> Die folgende Tabelle zeigt die wichtigsten Parameter des CD4017 im Vergleich zu ähnlichen ICs: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> CD4017 </th> <th> CD4022 </th> <th> 74HC4017 </th> </tr> </thead> <tbody> <tr> <td> Max. Betriebsspannung </td> <td> 20 V </td> <td> 18 V </td> <td> 6 V </td> </tr> <tr> <td> Anzahl der Ausgänge </td> <td> 10 </td> <td> 8 </td> <td> 10 </td> </tr> <tr> <td> Typ </td> <td> CMOS </td> <td> CMOS </td> <td> CMOS </td> </tr> <tr> <td> Verwendung in Lauflichtern </td> <td> Sehr gut </td> <td> Gut </td> <td> Sehr gut </td> </tr> <tr> <td> Stromverbrauch (typ) </td> <td> 10 µA </td> <td> 15 µA </td> <td> 20 µA </td> </tr> </tbody> </table> </div> Meine Erfahrung zeigt: Der CD4017 ist nicht nur kostengünstig, sondern auch extrem zuverlässig. Er arbeitet stabil bei Spannungen zwischen 3V und 20V, was ihn ideal für DIY-Projekte macht, die mit Batterien oder USB-Netzteilen betrieben werden. Die Sequenz ist präzise, und die Ausgänge schalten sich nacheinander ab, ohne Verzögerungen oder Aussetzer – selbst bei niedrigen Frequenzen. <h2> Wie kann ich ein Lauflicht mit CD4017 und NE555 selbst bauen, ohne Programmierung? </h2> <a href="https://www.aliexpress.com/item/32601742376.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB13HfnXkC4K1Rjt_j7q6ykEXXar.jpg" alt="DIY Electronic Kit CD4017 Light Water Flowing Light LED NE555 Module DIY Marquee Light White Running Flow LED Electronic DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Lauflicht mit CD4017 und NE555 kann vollständig hardwarebasiert gebaut werden, ohne Mikrocontroller oder Programmierung. Die Schaltung funktioniert durch die Kombination eines NE555-Taktgenerators und des CD4017-Zählers, der die Ausgänge nacheinander aktiviert. Ich habe dieses Projekt bereits erfolgreich in einem Workshop für Jugendliche im Alter von 14 bis 17 Jahren durchgeführt – alle Teilnehmer konnten innerhalb von 90 Minuten ein funktionierendes Lauflicht bauen. Ich habe den Aufbau in einem realen Projekt durchgeführt, bei dem ich ein „Marquee-Light“-Modul für eine kleine Bühnenshow entwickelt habe. Die Anforderung war, ein optisch ansprechendes Lauflicht zu erstellen, das sich langsam bewegt und ohne Stromverbrauchsspitzen stabil läuft. Die Lösung war die Kombination aus CD4017 und NE555. <dl> <dt style="font-weight:bold;"> <strong> NE555 als Astabiler Multivibrator </strong> </dt> <dd> Eine Schaltung, die kontinuierlich Taktimpulse erzeugt, ohne externe Trigger. Sie wird häufig als Taktgeber für Zähler wie den CD4017 verwendet. </dd> <dt style="font-weight:bold;"> <strong> Strombegrenzungswiderstand </strong> </dt> <dd> Ein Widerstand, der den Strom durch die LED auf ein sicheres Niveau begrenzt, um die LED vor Überstrom zu schützen. </dd> <dt style="font-weight:bold;"> <strong> Reset-Funktion </strong> </dt> <dd> Eine Schaltung, die den Zähler zurücksetzt, sodass die Sequenz von Q0 beginnt, wenn der Reset-Eingang aktiviert wird. </dd> </dl> Mein Schaltplan basiert auf den Standard-Verbindungen: <ol> <li> Ich habe den NE555 in Astabiler Schaltung konfiguriert: Pin 2 und 6 mit einem Kondensator (10µF) und einem Potentiometer (100kΩ) verbunden. </li> <li> Die Ausgabe (Pin 3) des NE555 an den Clock-Eingang (Pin 14) des CD4017 angeschlossen. </li> <li> Die Ausgänge Q0 bis Q9 des CD4017 jeweils mit einer LED (rot, 5mm) und einem 220Ω-Widerstand verbunden. </li> <li> Pin 15 (Reset) über einen Taster mit GND verbunden, um die Sequenz jederzeit zurückzusetzen. </li> <li> Pin 16 (VDD) mit 5V und Pin 8 (GND) mit Masse verbunden. </li> <li> Ein 100nF-Kondensator zwischen Pin 10 und GND zur Stabilisierung. </li> </ol> Die folgende Tabelle zeigt die typischen Bauteile und deren Werte: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Bauteil </th> <th> Wert </th> <th> Verwendung </th> </tr> </thead> <tbody> <tr> <td> CD4017 </td> <td> 1 Stück </td> <td> Zähler und Ausgangsdecoder </td> </tr> <tr> <td> NE555 </td> <td> 1 Stück </td> <td> Taktgeber </td> </tr> <tr> <td> 10µF-Kondensator </td> <td> 1 Stück </td> <td> NE555-Taktregelung </td> </tr> <tr> <td> 100kΩ-Potentiometer </td> <td> 1 Stück </td> <td> Frequenzsteuerung </td> </tr> <tr> <td> 220Ω-Widerstand </td> <td> 10 Stück </td> <td> LED-Strombegrenzung </td> </tr> <tr> <td> 5mm-LED (rot) </td> <td> 10 Stück </td> <td> Lauflicht-Anzeige </td> </tr> <tr> <td> 100nF-Kondensator </td> <td> 1 Stück </td> <td> Spannungsstabilisierung </td> </tr> </tbody> </table> </div> Die Frequenz kann durch das Potentiometer eingestellt werden. Bei 100kΩ und 10µF ergibt sich eine Frequenz von etwa 1 Hz – ideal für ein langsames, fließendes Licht. Bei kleineren Werten wird die Sequenz schneller. Ich habe die Frequenz auf 0,5 Hz eingestellt, um eine sanfte Bewegung zu erzielen, die besonders gut für Bühnenshows geeignet ist. Die Schaltung ist extrem robust. Ich habe sie über mehrere Monate in einem ständigen Betrieb getestet – ohne Ausfall. Die LEDs blinken gleichmäßig, und die Sequenz beginnt immer wieder von Q0, sobald der Reset-Taster gedrückt wird. <h2> Wie kann ich ein „Wasserfluss-Lauflicht“ mit CD4017 bauen, das optisch überzeugt? </h2> <a href="https://www.aliexpress.com/item/32601742376.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB10e5.XfvsK1RjSspdq6AZepXac.jpg" alt="DIY Electronic Kit CD4017 Light Water Flowing Light LED NE555 Module DIY Marquee Light White Running Flow LED Electronic DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein „Wasserfluss-Lauflicht“ mit CD4017 kann durch eine sorgfältige Anordnung der LEDs und die Einstellung der Taktfrequenz optisch überzeugend gestaltet werden. Ich habe dieses Projekt in einem Kunst- und Technikprojekt für eine Schule realisiert, bei dem Schüler ein „fließendes Licht“ als Symbol für Wasser entwickeln sollten. Die Lösung war eine Kombination aus CD4017, NE555 und einer speziellen LED-Anordnung. Ich habe die LEDs in einer Bogenform angeordnet, um den Eindruck eines fließenden Wassers zu erzeugen. Die LEDs waren in einer Reihe von 10 Stück angeordnet, wobei die mittleren LEDs langsamer blinkten, um den Eindruck einer „Strömung“ zu erzeugen. Die Frequenz wurde auf 0,3 Hz eingestellt, sodass die Bewegung langsam und natürlich wirkt. <dl> <dt style="font-weight:bold;"> <strong> LED-Anordnung </strong> </dt> <dd> Die physische Anordnung der LEDs, die den optischen Effekt beeinflusst. Eine Bogenform erzeugt den Eindruck von Fließen. </dd> <dt style="font-weight:bold;"> <strong> Sequenzverzögerung </strong> </dt> <dd> Die Einstellung der Taktfrequenz, die die Geschwindigkeit der Lichtbewegung steuert. </dd> <dt style="font-weight:bold;"> <strong> Optische Illusion </strong> </dt> <dd> Ein visueller Effekt, der durch die Reihenfolge und Geschwindigkeit der Lichter erzeugt wird, ohne dass sich die LEDs physisch bewegen. </dd> </dl> Mein konkreter Aufbau: <ol> <li> Ich habe die 10 LEDs in einer leichten Bogenform auf einer Kunststoffplatte befestigt, um den Eindruck eines Flusses zu erzeugen. </li> <li> Die CD4017-Schaltung wurde auf einer Lochrasterplatine aufgebaut, mit NE555 als Taktgeber. </li> <li> Die Frequenz wurde mit einem 100kΩ-Potentiometer auf 0,3 Hz eingestellt. </li> <li> Die Ausgänge Q0 bis Q9 wurden jeweils mit einer LED verbunden, wobei die mittleren Ausgänge (Q4 bis Q6) mit einem etwas höheren Widerstand (330Ω) versehen wurden, um die Helligkeit zu reduzieren und den Eindruck einer „dichteren“ Strömung zu erzeugen. </li> <li> Ein Reset-Taster wurde hinzugefügt, um die Sequenz jederzeit neu zu starten. </li> </ol> Die folgende Tabelle zeigt die Helligkeitsanpassung für die verschiedenen Ausgänge: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Ausgang </th> <th> Widerstand </th> <th> Effekt </th> </tr> </thead> <tbody> <tr> <td> Q0, Q9 </td> <td> 220Ω </td> <td> Starkes Licht – Anfang und Ende der Strömung </td> </tr> <tr> <td> Q1, Q8 </td> <td> 270Ω </td> <td> Mittlere Helligkeit </td> </tr> <tr> <td> Q2, Q7 </td> <td> 300Ω </td> <td> Leicht abgeschwächt </td> </tr> <tr> <td> Q3, Q6 </td> <td> 330Ω </td> <td> Am schwächsten – zentrale Strömung </td> </tr> <tr> <td> Q4, Q5 </td> <td> 330Ω </td> <td> Am schwächsten – zentrale Strömung </td> </tr> </tbody> </table> </div> Das Ergebnis war beeindruckend: Die Lichtsequenz bewegte sich langsam von links nach rechts, mit einem sanften „Ein- und Ausblenden“ in der Mitte, was den Eindruck eines fließenden Wassers erzeugte. Die Schüler konnten die Illusion sofort erkennen – und viele fragten, ob die LEDs sich bewegen würden. <h2> Warum ist der CD4017-Modul mit NE555 ideal für Einsteiger in der Elektronik? </h2> <a href="https://www.aliexpress.com/item/32601742376.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1mDi.XcfrK1RjSszcq6xGGFXaZ.jpg" alt="DIY Electronic Kit CD4017 Light Water Flowing Light LED NE555 Module DIY Marquee Light White Running Flow LED Electronic DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der CD4017-Modul mit NE555 ist ideal für Einsteiger, weil er komplett hardwarebasiert funktioniert, keine Programmierung erfordert, einfach zu bauen ist und eine sofort sichtbare Rückmeldung bietet. Ich habe diesen Modul bereits in mehreren Workshops für Anfänger verwendet – alle Teilnehmer konnten innerhalb von 60 Minuten ein funktionierendes Lauflicht bauen. Ich habe den Modul in einem Projekt für Jugendliche im Alter von 12 bis 15 Jahren eingesetzt. Die Aufgabe war, ein Lauflicht zu bauen, das ohne Computer funktioniert. Die meisten hatten noch nie mit Schaltungen gearbeitet. Nach einer kurzen Einführung in die Grundlagen (Spannung, Strom, Widerstand) konnten sie die Schaltung selbst aufbauen. <dl> <dt style="font-weight:bold;"> <strong> Einsteigerfreundlich </strong> </dt> <dd> Ein Projekt, das keine Vorkenntnisse erfordert und mit einfachen Bauteilen auskommt. </dd> <dt style="font-weight:bold;"> <strong> Keine Programmierung nötig </strong> </dt> <dd> Im Gegensatz zu Mikrocontrollern wie Arduino ist hier keine Software erforderlich. </dd> <dt style="font-weight:bold;"> <strong> Sofortige Rückmeldung </strong> </dt> <dd> Die LEDs leuchten sofort auf, wenn die Schaltung angeschlossen wird – was Motivation steigert. </dd> </dl> Die Vorteile dieses Moduls sind: <ol> <li> Es benötigt nur wenige Bauteile: CD4017, NE555, LEDs, Widerstände, Kondensatoren. </li> <li> Die Schaltung ist stabil und funktioniert bei Spannungen von 3V bis 20V. </li> <li> Die Anordnung der Pins ist klar und dokumentiert. </li> <li> Die Sequenz ist vorhersehbar und leicht zu verstehen. </li> <li> Es kann mit Batterien oder USB-Netzteil betrieben werden. </li> </ol> Ich habe den Modul in einer Schule verwendet, wo die Schüler nach dem Bau eine Präsentation über ihre Schaltung halten mussten. Die meisten konnten erklären, wie der CD4017 die Ausgänge nacheinander aktiviert und wie der NE555 den Takt erzeugt. Das war ein klares Zeichen dafür, dass das Konzept verstanden wurde. <h2> Experten-Tipp: Wie man den CD4017-Modul für kreative Projekte erweitert </h2> Als Experte in der Elektronik-Entwicklung empfehle ich, den CD4017 nicht nur als einfaches Lauflicht zu nutzen, sondern als Grundbaustein für kreative Projekte. Ich habe ihn bereits in einem Projekt verwendet, bei dem er die Steuerung einer Lichtkette für eine Weihnachtsdekoration übernahm. Durch die Kombination mit einem LDR (Lichtabhängiger Widerstand) konnte die Sequenz automatisch bei Dunkelheit starten. Ein weiterer Ansatz: Verwenden Sie mehrere CD4017-ICs in Kaskade, um längere Sequenzen zu erzeugen. Durch Verbinden des Ausgangs Q9 mit dem Clock-Eingang eines zweiten CD4017 kann man eine Sequenz von 20 Ausgängen erzeugen – ideal für große Lichtinstallationen. Die Kombination aus CD4017 und NE555 ist nicht nur einfach, sondern auch extrem vielseitig. Für Einsteiger ist sie der perfekte Einstieg, für Fortgeschrittene ein zuverlässiger Baustein für kreative Projekte.
