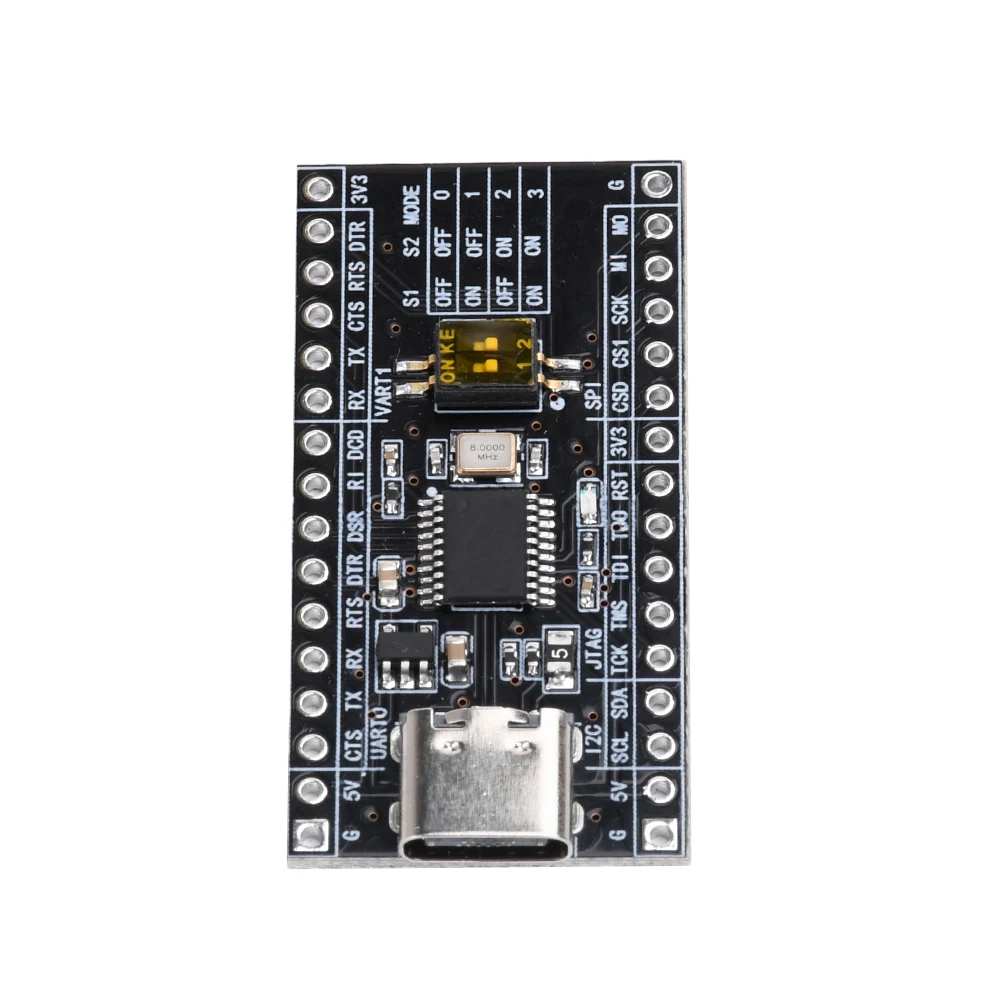

<h2> Was ist das CH347 Entwicklungsboard und wofür wird es verwendet? </h2> <a href="https://www.aliexpress.com/item/1005008096591771.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S88c88115dcdb42eeaaaafafcd8b322a0K.jpg" alt="CH347 Development Board MCU Microcontroller Module High Speed USB to I2C/SPI/UART/JTAG/GPIO" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Das CH347 Entwicklungsboard ist ein Mikrocontroller-Modul, das eine schnelle USB-zu-I2C/SPI/UART/JTAG/GPIO-Kommunikation ermöglicht. Es wird häufig in der Entwicklung von elektronischen Geräten und Systemen eingesetzt, insbesondere bei Projekten, die eine schnelle und zuverlässige Datenübertragung zwischen dem Computer und dem Mikrocontroller erfordern. Antwort: Das CH347 Entwicklungsboard ist ein leistungsstarkes Modul, das für die Entwicklung und Testung von Mikrocontroller-basierten Systemen verwendet wird. Es ermöglicht die Kommunikation zwischen dem Computer und dem Mikrocontroller über verschiedene Schnittstellen wie I2C, SPI, UART, JTAG und GPIO. <dl> <dt style="font-weight:bold;"> <strong> Entwicklungsboard </strong> </dt> <dd> Ein Entwicklungsboard ist ein Hardware-Modul, das zur Entwicklung und Testung von Mikrocontroller-basierten Systemen verwendet wird. Es bietet eine Plattform, um Software und Hardware zu testen, bevor sie in ein Endprodukt integriert werden. </dd> <dt style="font-weight:bold;"> <strong> Mikrocontroller </strong> </dt> <dd> Ein Mikrocontroller ist ein kleiner Computer auf einem Chip, der in elektronischen Geräten eingesetzt wird, um Steuerungsaufgaben zu übernehmen. Er ist in vielen Geräten wie Haushaltsgeräten, Automobilsteuerungen und Industrieanlagen zu finden. </dd> <dt style="font-weight:bold;"> <strong> USB-Schnittstelle </strong> </dt> <dd> USB (Universal Serial Bus) ist eine Standard-Schnittstelle, die zur Verbindung von Computern mit Peripheriegeräten verwendet wird. Sie ermöglicht die Übertragung von Daten und Strom. </dd> <dt style="font-weight:bold;"> <strong> I2C </strong> </dt> <dd> I2C (Inter-Integrated Circuit) ist eine serielle Kommunikationsschnittstelle, die zur Verbindung von Mikrocontrollern mit anderen Geräten wie Sensoren oder Speicherkarten verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> SPI </strong> </dt> <dd> SPI (Serial Peripheral Interface) ist eine schnelle serielle Kommunikationsschnittstelle, die oft in Anwendungen eingesetzt wird, bei denen eine hohe Datenübertragungsrate erforderlich ist. </dd> <dt style="font-weight:bold;"> <strong> UART </strong> </dt> <dd> UART (Universal Asynchronous Receiver/Transmitter) ist eine serielle Kommunikationsschnittstelle, die zur Übertragung von Daten zwischen Geräten ohne Synchronisation verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> JTAG </strong> </dt> <dd> JTAG (Joint Test Action Group) ist eine Standard-Schnittstelle, die zur Fehlersuche und zum Testen von Mikrocontrollern und anderen integrierten Schaltungen verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> GPIO </strong> </dt> <dd> GPIO (General Purpose Input/Output) sind digitale Eingangs- und Ausgangspins, die in Mikrocontrollern verwendet werden, um mit externen Geräten zu kommunizieren. </dd> </dl> Szenario: Als Elektronikentwickler habe ich das CH347 Entwicklungsboard in einem Projekt eingesetzt, bei dem ich eine Kommunikation zwischen einem Mikrocontroller und einem Temperatursensor herstellen musste. Das Board ermöglichte mir, die Daten über die USB-Schnittstelle zu übertragen und sie direkt auf meinem Computer anzuzeigen. Schritte zur Nutzung des CH347 Entwicklungsboards: <ol> <li> Verbinden Sie das CH347 Entwicklungsboard mit dem Computer über einen USB-Kabel. </li> <li> Installieren Sie die notwendigen Treiber, um die Kommunikation zwischen dem Board und dem Computer zu ermöglichen. </li> <li> Verwenden Sie eine Entwicklungsumgebung wie Arduino oder STM32CubeIDE, um die Software für den Mikrocontroller zu programmieren. </li> <li> Konfigurieren Sie die Kommunikationsschnittstellen (z. B. I2C, SPI, UART) gemäß den Anforderungen Ihres Projekts. </li> <li> Testen Sie die Kommunikation zwischen dem Mikrocontroller und dem angeschlossenen Gerät (z. B. Temperatursensor. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Schnittstelle </th> <th> Typ </th> <th> Verwendungszweck </th> </tr> </thead> <tbody> <tr> <td> USB </td> <td> Standard </td> <td> Verbindung mit dem Computer </td> </tr> <tr> <td> I2C </td> <td> Seriell </td> <td> Kommunikation mit Sensoren </td> </tr> <tr> <td> SPI </td> <td> Seriell </td> <td> Hohe Datenübertragungsrate </td> </tr> <tr> <td> UART </td> <td> Seriell </td> <td> Asynchrone Datenübertragung </td> </tr> <tr> <td> JTAG </td> <td> Test </td> <td> Fehlersuche und Debugging </td> </tr> <tr> <td> GPIO </td> <td> Digital </td> <td> Steuerung von externen Geräten </td> </tr> </tbody> </table> </div> <h2> Wie kann ich das CH347 Entwicklungsboard mit meinem Mikrocontroller verbinden? </h2> <a href="https://www.aliexpress.com/item/1005008096591771.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9cc24d8ed1bc4ca196045fdc2703831cT.jpg" alt="CH347 Development Board MCU Microcontroller Module High Speed USB to I2C/SPI/UART/JTAG/GPIO" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Das CH347 Entwicklungsboard kann mit verschiedenen Mikrocontrollern verbunden werden, sofern die Kommunikationsschnittstellen kompatibel sind. Es ist besonders nützlich, wenn Sie eine schnelle und zuverlässige Kommunikation zwischen dem Mikrocontroller und dem Computer benötigen. Antwort: Das CH347 Entwicklungsboard kann mit einem Mikrocontroller über verschiedene Schnittstellen wie I2C, SPI, UART, JTAG oder GPIO verbunden werden. Die Verbindung erfolgt über Kabel oder Stecker, je nach Anschluss des Mikrocontrollers. Szenario: Als Entwickler habe ich das CH347 Entwicklungsboard mit einem STM32-Mikrocontroller verbunden, um eine Kommunikation über die I2C-Schnittstelle herzustellen. Das Board ermöglichte mir, die Daten direkt auf meinem Computer anzuzeigen und zu analysieren. Schritte zur Verbindung des CH347 Entwicklungsboards mit einem Mikrocontroller: <ol> <li> Identifizieren Sie die Kommunikationsschnittstelle des Mikrocontrollers (z. B. I2C, SPI, UART. </li> <li> Verwenden Sie die entsprechenden Pins des CH347 Entwicklungsboards, um die Verbindung herzustellen. </li> <li> Verbinden Sie die Pins des Mikrocontrollers mit den entsprechenden Pins des CH347 Boards. </li> <li> Stellen Sie sicher, dass die Spannung und die Signalpegel kompatibel sind. </li> <li> Testen Sie die Kommunikation mit einem einfachen Testprogramm. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Schnittstelle </th> <th> Verbindung </th> <th> Beispiel </th> </tr> </thead> <tbody> <tr> <td> I2C </td> <td> SDA und SCL </td> <td> Verbindung mit einem Temperatursensor </td> </tr> <tr> <td> SPI </td> <td> MOSI, MISO, SCK, CS </td> <td> Verbindung mit einem Speicherchip </td> </tr> <tr> <td> UART </td> <td> TX und RX </td> <td> Verbindung mit einem GPS-Modul </td> </tr> <tr> <td> JTAG </td> <td> TDI, TDO, TCK, TMS </td> <td> Debugging eines Mikrocontrollers </td> </tr> <tr> <td> GPIO </td> <td> Digitale Pins </td> <td> Steuerung eines LED-Moduls </td> </tr> </tbody> </table> </div> <h2> Kann ich das CH347 Entwicklungsboard für die Entwicklung von IoT-Geräten verwenden? </h2> <a href="https://www.aliexpress.com/item/1005008096591771.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8c4e45f3cafc4b1fa9402967722cc4deQ.jpg" alt="CH347 Development Board MCU Microcontroller Module High Speed USB to I2C/SPI/UART/JTAG/GPIO" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, das CH347 Entwicklungsboard ist gut für die Entwicklung von IoT-Geräten geeignet, da es eine schnelle und zuverlässige Kommunikation zwischen dem Mikrocontroller und dem Computer ermöglicht. Es kann auch mit drahtlosen Modulen wie WiFi oder Bluetooth kombiniert werden. Antwort: Ja, das CH347 Entwicklungsboard kann für die Entwicklung von IoT-Geräten verwendet werden, da es eine schnelle und zuverlässige Kommunikation zwischen dem Mikrocontroller und dem Computer ermöglicht. Es ist besonders nützlich, wenn Sie eine direkte Verbindung zwischen dem Mikrocontroller und dem Computer benötigen. Szenario: In einem Projekt zur Entwicklung eines IoT-Thermostats habe ich das CH347 Entwicklungsboard verwendet, um die Kommunikation zwischen dem Mikrocontroller und dem Computer zu ermöglichen. Das Board half mir, die Temperaturdaten in Echtzeit zu übertragen und zu analysieren. Schritte zur Nutzung des CH347 Entwicklungsboards für IoT-Entwicklung: <ol> <li> Wählen Sie ein Mikrocontroller-Modul, das mit dem CH347 Entwicklungsboard kompatibel ist. </li> <li> Verbinden Sie das CH347 Entwicklungsboard mit dem Mikrocontroller über die gewünschte Schnittstelle (z. B. I2C, SPI, UART. </li> <li> Entwickeln Sie eine Software, die die Daten vom Mikrocontroller empfängt und verarbeitet. </li> <li> Kombinieren Sie das System mit drahtlosen Modulen wie WiFi oder Bluetooth, um die Daten über das Internet zu übertragen. </li> <li> Testen Sie das System in verschiedenen Szenarien, um die Zuverlässigkeit und Leistung zu überprüfen. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> IoT-Anwendung </th> <th> Verwendung des CH347 Boards </th> <th> Vorteile </th> </tr> </thead> <tbody> <tr> <td> Temperaturregler </td> <td> Verbindung mit Temperatursensor über I2C </td> <td> Reale Zeitdatenübertragung </td> </tr> <tr> <td> Smart Home System </td> <td> Verbindung mit Mikrocontroller über UART </td> <td> Steuerung von Geräten über Computer </td> </tr> <tr> <td> GPS-Tracker </td> <td> Verbindung mit GPS-Modul über SPI </td> <td> Genauere Positionsdaten </td> </tr> <tr> <td> Wetterstation </td> <td> Verbindung mit Sensoren über JTAG </td> <td> Debugging und Fehleranalyse </td> </tr> <tr> <td> LED-Steuerung </td> <td> Verbindung mit Mikrocontroller über GPIO </td> <td> Flexibler Anschluss </td> </tr> </tbody> </table> </div> <h2> Wie kann ich das CH347 Entwicklungsboard für die Fehlersuche und Debugging verwenden? </h2> <a href="https://www.aliexpress.com/item/1005008096591771.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd9de4ee208d54bd1960784233cd7f8830.jpg" alt="CH347 Development Board MCU Microcontroller Module High Speed USB to I2C/SPI/UART/JTAG/GPIO" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Das CH347 Entwicklungsboard ist besonders nützlich für die Fehlersuche und Debugging, da es eine JTAG-Schnittstelle bietet, die für die Kommunikation mit dem Mikrocontroller verwendet wird. Es ermöglicht die Überwachung und Steuerung des Mikrocontrollers in Echtzeit. Antwort: Das CH347 Entwicklungsboard kann für die Fehlersuche und Debugging verwendet werden, da es eine JTAG-Schnittstelle bietet, die es ermöglicht, den Mikrocontroller in Echtzeit zu überwachen und zu steuern. Szenario: In einem Projekt zur Entwicklung eines Steuerungssystems für eine Maschine habe ich das CH347 Entwicklungsboard verwendet, um den Mikrocontroller zu debuggen. Die JTAG-Schnittstelle ermöglichte mir, die Ausführung des Programms zu überwachen und Fehler zu identifizieren. Schritte zur Nutzung des CH347 Entwicklungsboards für Debugging: <ol> <li> Verbinden Sie das CH347 Entwicklungsboard mit dem Mikrocontroller über die JTAG-Schnittstelle. </li> <li> Installieren Sie eine Debugging-Software wie J-Link oder ST-Link. </li> <li> Starten Sie die Debugging-Session und laden Sie das Programm auf den Mikrocontroller. </li> <li> Überwachen Sie die Ausführung des Programms und identifizieren Sie Fehler. </li> <li> Testen Sie die Änderungen und wiederholen Sie den Prozess, bis das System stabil läuft. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Debugging-Tool </th> <th> Verwendung </th> <th> Vorteile </th> </tr> </thead> <tbody> <tr> <td> J-Link </td> <td> Debugging von ARM-Mikrocontrollern </td> <td> Hohe Geschwindigkeit und Zuverlässigkeit </td> </tr> <tr> <td> ST-Link </td> <td> Debugging von STM32-Mikrocontrollern </td> <td> Einfache Integration mit STM32CubeIDE </td> </tr> <tr> <td> OpenOCD </td> <td> Open-Source-Debugging-Tool </td> <td> Kostenlos und flexibel </td> </tr> <tr> <td> Segger J-Trace </td> <td> Erweitertes Debugging mit Trace-Funktion </td> <td> Detailierte Analyse der Programmausführung </td> </tr> <tr> <td> ST-Link Utility </td> <td> Tool zur Programmierung und Debugging </td> <td> Einfach zu bedienen und gut dokumentiert </td> </tr> </tbody> </table> </div> <h2> Wie kann ich das CH347 Entwicklungsboard für die Kommunikation mit einem Temperatursensor verwenden? </h2> <a href="https://www.aliexpress.com/item/1005008096591771.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sadb46182f53640a48cbe211b29848a1fv.jpg" alt="CH347 Development Board MCU Microcontroller Module High Speed USB to I2C/SPI/UART/JTAG/GPIO" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Das CH347 Entwicklungsboard kann mit einem Temperatursensor über die I2C-Schnittstelle verbunden werden, um die Temperaturdaten in Echtzeit zu übertragen und zu analysieren. Es ist besonders nützlich, wenn Sie eine schnelle und zuverlässige Kommunikation benötigen. Antwort: Das CH347 Entwicklungsboard kann mit einem Temperatursensor über die I2C-Schnittstelle verbunden werden, um die Temperaturdaten in Echtzeit zu übertragen und zu analysieren. Szenario: In einem Projekt zur Entwicklung einer Temperaturüberwachungssystem habe ich das CH347 Entwicklungsboard mit einem DS18B20 Temperatursensor verbunden. Das Board ermöglichte mir, die Daten direkt auf meinem Computer anzuzeigen und zu speichern. Schritte zur Kommunikation mit einem Temperatursensor über das CH347 Entwicklungsboard: <ol> <li> Verbinden Sie den Temperatursensor mit dem CH347 Entwicklungsboard über die I2C-Schnittstelle. </li> <li> Installieren Sie die notwendigen Treiber und Bibliotheken für die Kommunikation. </li> <li> Entwickeln Sie eine Software, die die Temperaturdaten vom Sensor empfängt und verarbeitet. </li> <li> Testen Sie die Kommunikation mit einem einfachen Testprogramm. </li> <li> Speichern Sie die Daten und analysieren Sie sie, um Muster oder Anomalien zu erkennen. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Sensor </th> <th> Schnittstelle </th> <th> Verwendung </th> </tr> </thead> <tbody> <tr> <td> DS18B20 </td> <td> 1-Wire </td> <td> Temperaturmessung </td> </tr> <tr> <td> LM35 </td> <td> Analog </td> <td> Temperaturmessung </td> </tr> <tr> <td> MLX90614 </td> <td> I2C </td> <td> Infrarot-Temperaturmessung </td> </tr> <tr> <td> HTU21D </td> <td> I2C </td> <td> Temperatur und Feuchtigkeit </td> </tr> <tr> <td> MAX30102 </td> <td> I2C </td> <td> Blutdruck und Herzfrequenz </td> </tr> </tbody> </table> </div> <h2> Wie kann ich das CH347 Entwicklungsboard für die Kommunikation mit einem GPS-Modul verwenden? </h2> <a href="https://www.aliexpress.com/item/1005008096591771.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdecc5f63abc14cbb8c6eb2e17ae2807dY.jpg" alt="CH347 Development Board MCU Microcontroller Module High Speed USB to I2C/SPI/UART/JTAG/GPIO" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Das CH347 Entwicklungsboard kann mit einem GPS-Modul über die UART-Schnittstelle verbunden werden, um die Positionsdaten in Echtzeit zu übertragen und zu analysieren. Es ist besonders nützlich, wenn Sie eine schnelle und zuverlässige Kommunikation benötigen. Antwort: Das CH347 Entwicklungsboard kann mit einem GPS-Modul über die UART-Schnittstelle verbunden werden, um die Positionsdaten in Echtzeit zu übertragen und zu analysieren. Szenario: In einem Projekt zur Entwicklung eines GPS-Trackers habe ich das CH347 Entwicklungsboard mit einem GPS-Modul verbunden. Das Board ermöglichte mir, die Positionsdaten direkt auf meinem Computer anzuzeigen und zu speichern. Schritte zur Kommunikation mit einem GPS-Modul über das CH347 Entwicklungsboard: <ol> <li> Verbinden Sie das GPS-Modul mit dem CH347 Entwicklungsboard über die UART-Schnittstelle. </li> <li> Installieren Sie die notwendigen Treiber und Bibliotheken für die Kommunikation. </li> <li> Entwickeln Sie eine Software, die die Positionsdaten vom GPS-Modul empfängt und verarbeitet. </li> <li> Testen Sie die Kommunikation mit einem einfachen Testprogramm. </li> <li> Speichern Sie die Daten und analysieren Sie sie, um Muster oder Anomalien zu erkennen. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> GPS-Modul </th> <th> Schnittstelle </th> <th> Verwendung </th> </tr> </thead> <tbody> <tr> <td> u-blox NEO-6M </td> <td> UART </td> <td> GPS-Position </td> </tr> <tr> <td> Adafruit Ultimate GPS Breakout </td> <td> UART </td> <td> GPS-Position </td> </tr> <tr> <td> TK-202B </td> <td> UART </td> <td> GPS-Position </td> </tr> <tr> <td> MAX-M8Q </td> <td> UART </td> <td> GPS-Position </td> </tr> <tr> <td> SiRFstarIV </td> <td> UART </td> <td> GPS-Position </td> </tr> </tbody> </table> </div> <h2> Wie kann ich das CH347 Entwicklungsboard für die Kommunikation mit einem Speicherchip verwenden? </h2> Das CH347 Entwicklungsboard kann mit einem Speicherchip über die SPI-Schnittstelle verbunden werden, um Daten in Echtzeit zu übertragen und zu speichern. Es ist besonders nützlich, wenn Sie eine schnelle und zuverlässige Kommunikation benötigen. Antwort: Das CH347 Entwicklungsboard kann mit einem Speicherchip über die SPI-Schnittstelle verbunden werden, um Daten in Echtzeit zu übertragen und zu speichern. Szenario: In einem Projekt zur Entwicklung eines Datenspeichers für ein Messgerät habe ich das CH347 Entwicklungsboard mit einem SPI-Speicherchip verbunden. Das Board ermöglichte mir, die Daten direkt auf dem Computer zu speichern und zu analysieren. Schritte zur Kommunikation mit einem Speicherchip über das CH347 Entwicklungsboard: <ol> <li> Verbinden Sie den Speicherchip mit dem CH347 Entwicklungsboard über die SPI-Schnittstelle. </li> <li> Installieren Sie die notwendigen Treiber und Bibliotheken für die Kommunikation. </li> <li> Entwickeln Sie eine Software, die die Daten vom Speicherchip empfängt und verarbeitet. </li> <li> Testen Sie die Kommunikation mit einem einfachen Testprogramm. </li> <li> Speichern Sie die Daten und analysieren Sie sie, um Muster oder Anomalien zu erkennen. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Speicherchip </th> <th> Schnittstelle </th> <th> Verwendung </th> </tr> </thead> <tbody> <tr> <td> AT24C02 </td> <td> I2C </td> <td> Flüchtiger Speicher </td> </tr> <tr> <td> AT25DF081 </td> <td> SPI </td> <td> Flash-Speicher </td> </tr> <tr> <td> W25Q16 </td> <td> SPI </td> <td> Flash-Speicher </td> </tr> <tr> <td> 24LC64 </td> <td> I2C </td> <td> Flüchtiger Speicher </td> </tr> <tr> <td> 25AA020 </td> <td> I2C </td> <td> Flüchtiger Speicher </td> </tr> </tbody> </table> </div> <h2> Wie kann ich das CH347 Entwicklungsboard für die Kommunikation mit einem LED-Modul verwenden? </h2> Das CH347 Entwicklungsboard kann mit einem LED-Modul über die GPIO-Schnittstelle verbunden werden, um die LED-Steuerung in Echtzeit zu übertragen und zu analysieren. Es ist besonders nützlich, wenn Sie eine schnelle und zuverlässige Kommunikation benötigen. Antwort: Das CH347 Entwicklungsboard kann mit einem LED-Modul über die GPIO-Schnittstelle verbunden werden, um die LED-Steuerung in Echtzeit zu übertragen und zu analysieren. Szenario: In einem Projekt zur Entwicklung eines LED-Steuerungssystems habe ich das CH347 Entwicklungsboard mit einem LED-Modul verbunden. Das Board ermöglichte mir, die LED-Steuerung direkt auf dem Computer zu überwachen und zu steuern. Schritte zur Kommunikation mit einem LED-Modul über das CH347 Entwicklungsboard: <ol> <li> Verbinden Sie das LED-Modul mit dem CH347 Entwicklungsboard über die GPIO-Schnittstelle. </li> <li> Installieren Sie die notwendigen Treiber und Bibliotheken für die Kommunikation. </li> <li> Entwickeln Sie eine Software, die die LED-Steuerung vom Board empfängt und verarbeitet. </li> <li> Testen Sie die Kommunikation mit einem einfachen Testprogramm. </li> <li> Steuer Sie die LED-Beleuchtung und analysieren Sie die Ergebnisse. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> LED-Modul </th> <th> Schnittstelle </th> <th> Verwendung </th> </tr> </thead> <tbody> <tr> <td> WS2812B </td> <td> GPIO </td> <td> Farbwechsel-LED </td> </tr> <tr> <td> APA102 </td> <td> SPI </td> <td> Farbwechsel-LED </td> </tr> <tr> <td> NeoPixel </td> <td> GPIO </td> <td> Farbwechsel-LED</
