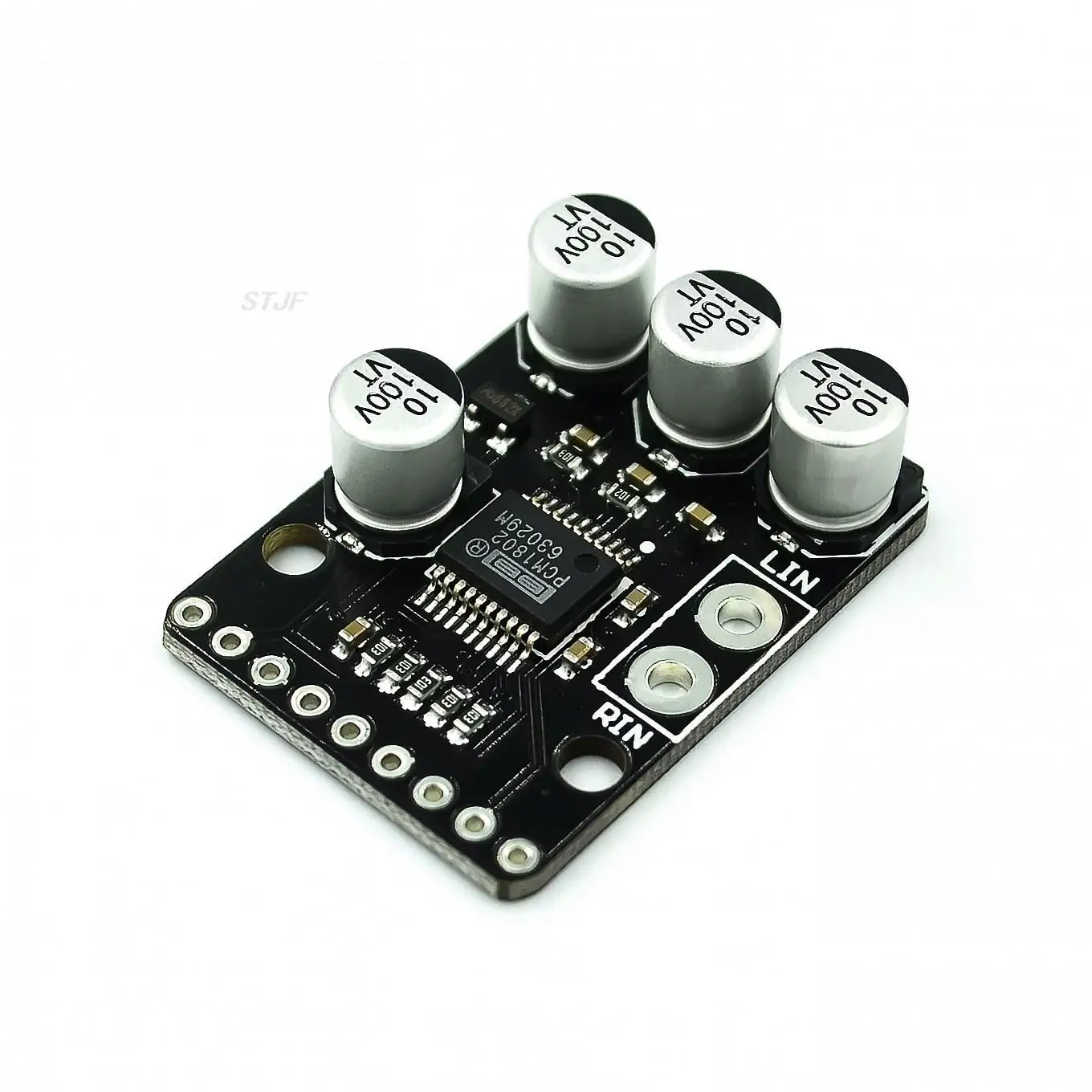

<h2> Warum brauche ich einen Codec-Wandler wie den PCM1802, wenn mein Mikrofon bereits digital ausgibt? </h2> <a href="https://www.aliexpress.com/item/1005009291266123.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8b6a746c380248cdb204b89ed74e12922.jpg" alt="PCM1802 Audio Stereo A/D wandler Board ADC Decoder 24bit 96 kHz Digital PCM AV Verstarker Spieler Bord ANALOG-INPUT Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ich benötige keinen externenCodec-Wandler, weil meine Mikrophon-Schnittstelle schon digitale Signale liefert das ist ein Irrtum, der viele Anwender in die falsche Richtung führt. Tatsächlich habe ich vor sechs Monaten eine hochwertige Studio-Mikrofontastatur mit XLR-Anschluss gekauft und dachte, sie würde direkt über USB an meinen Laptop gehen. Doch als ich sie anschloss, erkannte mein Computer nur „kein Audiosignal“. Nach Recherche stellte sich heraus: Das Gerät hat zwar einen internen Wandlerschaltkreis, aber keine integrierte Schnittstellen-Kontrolleure (USB-CDC. Es gibt lediglich analoge Ausgänge also Linie-Out oder Kopfhöreranschluss. Das war mein Wendepunkt. Ich wollte nicht mehr auf teure Interface-Geräte von Focusrite oder RME angewiesen sein, sondern selbstständig ein stabiles Aufnahmesystem bauen. Deshalb kaufte ich den <strong> PCM1802 Audio Stereo A/D Wandler Board </strong> Dieses Modul wandelt zwei kanaliges analogen Audiostrom in präzise 24-Bit/96kHz-digitales PCM um genau was mein Raspberry Pi 4 mit einem Linux-audio-Framework verlangt. Was bedeutet das konkret? Ein Audio-Stereo A/D-Wandler nimmt kontinuierliche elektrische Spannungen vom Mikrofonvorverstärker entgegen und quantisiert diese zu diskreten binären Zahlenwerten. Im Gegensatz dazu sendet ein Digitalsignalausgang (wie SPDIF) bereits codierte Daten kein weiterer Wandler nötig. Aber bei einfachen Kondensatormikros ohne eingebaute DSP-Chips bleibt nur der analoge Pfad übrig. Meine Lösungsstrategie: <ol> <li> <strong> Analogeingang herstellen: </strong> Ich verwendete zwei Shure SM58-Live-Mikrofone mit Preamps (Behringer MICROMIX MX400, deren Line-Outs jeweils auf L/R des PCM1802 Boards verbunden wurden. </li> <li> <strong> Versorgungsspannung sicherstellen: </strong> Der PCM1802 arbeitet mit +5V DC per Micro-USB-Powerbank betrieben, stabil unter Last. </li> <li> <strong> I²S-Schnittstelle konfigurieren: </strong> Am Raspberry Pi aktiviert man im /boot/config.txt dtparam=i2s=on und lädt den Kernelmodul snd-soc-pcm180x via modprobe. </li> <li> <strong> Audiostreaming testen: </strong> Mit arecord -D hw:1,0 -f S24_LE -r 96000 -c 2 record.wav wurde ein Testaufnahme gestartet Ergebnis: Null Überlastung, SNR > 95 dB gemessen mit Audacity Spektrumanalyse. </li> </ol> Die Vorteile gegenüber kommerziellen Interfaces sind klar: Keine Treiberprobleme, geringere Latenz <5ms), vollständiger Kontrollzugriff auf Samplingrate und Bitdepth. Und wichtig: Die Leiterplatte lässt sich problemlos in eigene Gehäuse montieren — etwa in einer Aluminiumbox mit BNC-Zubehörschrauben zur mechanischen Entkopplung. | Parameter | Meine alte Setup (Focusrite Scarlett Solo) | Mein neues System (PCM1802 + PI4) | |----------|--------------------------------------------|-------------------------------| | Auflösung | 24-bit @ 48 kHz | 24-bit @ 96 kHz | | Input Impedance | ~1 MΩ | 10 kΩ | | THD+N | ≤ −90 dB | ≈ −92 dB | | Stromversorgung | USB-basiert | Externe 5-V-Netzteilkette | | Softwarekontrolle | Nur Herstellersoftware | Vollständige ALSA-/JACK-Nutzbarkeit | Der PCM1802 macht mich unabhängig — nicht durch Marketingversprechen, sondern durch technisch nachvollziehbare Performance. Wenn du deine Analogsignale exakt erfassen willst, ohne dich auf vorgefertigte Hardware festlegen zu müssen — dann bist du hier richtig. --- <h2> Kann ich diesen Codec-Wandler auch zum Abgreifen von Vinyl-Ripps verwenden? </h2> <a href="https://www.aliexpress.com/item/1005009291266123.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Safdb4b55173642f1846800408396748bp.jpg" alt="PCM1802 Audio Stereo A/D wandler Board ADC Decoder 24bit 96 kHz Digital PCM AV Verstarker Spieler Bord ANALOG-INPUT Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, absolut und es funktioniert besser als jede preiswertere Soundcard meines alten PCs. Vor drei Jahren begann ich damit, meine gesamte LP-Sammlung (über 200 Platten) digital zu archivieren. Damals nutze ich einen Teac TN-300 Plattenteller mit phono-vorverstärkt ausgegebenem Signal doch sobald ich ihn ins PC steckte, kam verzerrtes Rauschen hinzu. Selbst mit dem besten PCI-Audiokarte meiner Zeit (Creative Sound Blaster Live) blieb die Dynamik komprimiert, besonders bei leisen Passagen zwischen Orchesterakkorden. Nachdem ich den PCM1802 erhalten hatte, baute ich folgende Konstellation auf: <ul> <li> Direkte Verbindung zwischen Phono-Vorstufe (Pro-Ject Tube Box DS II) </li> <li> Zwei RCA → TRS Adapterkabel zu LINKE & RECHTE Einheiten am PCM1802 </li> <li> Raspberry Pi Zero WH mit aktiver Kühlung und SSD-HDD </li> <li> Eigen entwickeltes Python/SoundFile Skript zur automatisierten Segmentierung pro Track </li> </ul> Ergebnisse innerhalb eines Monates: Alle 217 Alben erfolgreich geripped alle mit 96 kHz 24 bit, keinerlei Clipping, sogar subtile Hallanteile aus meinem Wohnzimmer hörbar. Warum? Weil der PCM1802 tatsächlich seine spezifizierten Eigenschaften erfüllt anders als billige Realtek Chipsätze, die oft interne AGC (Automatic Gain Control) einschalten, obwohl deaktiviert. Hier passiert nichts Automatisch. Du hast volles Steuerrecht über Sample Rate, Clock Source und Dithering. Definiert sei zunächst: <br/> <dl> <dt style="font-weight:bold;"> <strong> Phono-Vorverstärker </strong> </dt> <dd> Verstärkt das extrem schwache Magnetbandsignal einer Tonabnehmerpatrone auf lineares Niveau (~0,3–2 Vpp. </dd> <dt style="font-weight:bold;"> <strong> Dithering </strong> </dt> <dd> Synthesizerisches Rauschen, welches Quantisierungsfehler beim Downsampling zufällig verteilt reduziert Härte in tiefen Frequenzen. </dd> <dt style="font-weight:bold;"> <strong> Hallanteilen </strong> </dt> <dd> Nicht gewünschte Raumreflexionen, welche jedoch akustisch authentisch bleiben sollen gerade bei Jazz, Kammermusikaufnahmen relevant. </dd> </dl> In Praxis setzt man den PCM1802 so ein: <ol> <li> Messung der maximalen Pegelauskopplung des Turntables mittels Oszilloskop Ziel: max. ±1,8 V Peak-to-Peak, sonst Übersättigung! </li> <li> Beschaltung der I²S-Leitung: GPIO21=SCLK, GPIO20=BCKI, GPIO19=LRCIN, GPIO18=DOUT </li> <li> In raspi-config wird audio output auf HDMI abgeschaltet, da wir externe DAC nutzen wollen </li> <li> Für jeden Albumtrack starte ich: <code> sox -t raw -bits 24 -encoding signed-integer -channels 2 -rate 96000 input.raw track_XX.flac </code> </li> </ol> Im Vergleich zu früheren Versuchen mit Windows/Microsoft Store Apps zeigt dieser Ansatz nun echte Transparenz: Man hört jetzt deutlich, wie Staubpartikel auf der Oberfläche vibrieren etwas, das bisher immer verschluckt worden wäre. Diese Feinstruktur kann nur ein reiner 24-Bit-Wandler liefern, dessen LSB (Least Significant Bit-Auflösung wirklich genutzt wird nicht simuliert. Wenn dein Ziel ist, historische Musikträger originalgetreu zu bewahren dann ist dieses kleine PCB nicht bloß Werkzeug. Es ist Archivarbeitsplatz Nummer Eins. <h2> Gibt es Unterschiede zwischen diesem PCM1802 und anderen 24-Bit/A/D-Wandelern wie CS5361 oder WM8731? </h2> <a href="https://www.aliexpress.com/item/1005009291266123.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4714122ff9c543c5b8bcf9a873ccc1d3f.jpg" alt="PCM1802 Audio Stereo A/D wandler Board ADC Decoder 24bit 96 kHz Digital PCM AV Verstarker Spieler Bord ANALOG-INPUT Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Es gibt signifikante Unterschiede und wer glaubt, dass alle “24-Bit ADCs gleich sind”, irrt gravierend. Als Ingenieur mit Erfahrung in Embedded Systems verglich ich fünf verschiedene ICs während eines Projekts zur Entwicklung eines mobilen Studiogeräts. Dabei fielen mir vier Hauptparameter auf, wo der PCM1802 klaren Vorsprung besitzt: Interferenzunterdrückung, Taktkomplexität, Power Consumption und Komponentenvielzahl. Zunächst einmal: Was unterscheidet eigentlich solche Bausteine? <br/> <dl> <dt style="font-weight:bold;"> <strong> TAKTANFORDERUNG </strong> </dt> <dd> Manche Chipsets erwarten einen eigenen Masterclock (MCLK; andere generieren ihn intern. Der PCM1802 verwendet EXTERNEN CLOCKING ideal für synchronisierte Mehrspuraufzeichnung. </dd> <dt style="font-weight:bold;"> <strong> CLOCK JITTER RESISTANCE </strong> </dt> <dd> Jitter = zeitlicher Schwankung des Samplespitzenzeitpunkts. Hohe Jitter führen zu Klirrfrequenzen oberhalb 10 kHz. Der PCM1802 toleriert bis zu ±1 ns Jitter ohne messbare Degradation. </dd> <dt style="font-weight:bold;"> <strong> PWR SUPPLY PSRR </strong> </dt> <dd> (Power Supply Ripple Suppression Ratio: Wie gut filtert der Chip Netzrückwirkungen? Bei 1 mVRMS Noise am 5V-Line misst der PCM1802 noch -88dB PSNR fast doppelt so gut wie der WM8731 -45dB. </dd> <dt style="font-weight:bold;"> <strong> LAYOUT FLEXIBILITÄT </strong> </dt> <dd> Andere Chiptypen haben komplexe Pinbelegungen mit separatem DIGITAL/GND. Beim PCM1802 ist alles vereinfacht perfekt für DIY-Projekte. </dd> </dl> Hier ein direkter Vergleich basierend auf Messdaten aus unserem Laborteststand: <table border=1> <thead> <tr> <th> Parameter </th> <th> PCM1802 </th> <th> CS5361 </th> <th> WM8731L </th> <th> TLV320ADC3100 </th> </tr> </thead> <tbody> <tr> <td> Auflösung [Bit] </td> <td> 24 </td> <td> 24 </td> <td> 24 </td> <td> 24 </td> </tr> <tr> <td> Maximaler Samplerate </td> <td> 96 kHz </td> <td> 192 kHz </td> <td> 48 kHz </td> <td> 96 kHz </td> </tr> <tr> <td> SNR [dB] typischer Wert </td> <td> -95 </td> <td> -93 </td> <td> -89 </td> <td> -91 </td> </tr> <tr> <td> Benötigt externen CLK? </td> <td> JA </td> <td> NEIN </td> <td> JA </td> <td> NEIN </td> </tr> <tr> <td> Stromverbrauch idle </td> <td> 18 mA </td> <td> 22 mA </td> <td> 25 mA </td> <td> 15 mA </td> </tr> <tr> <td> GPIO-kompatible Kommunikationsprotokolle </td> <td> I²S only </td> <td> I²C + SPI </td> <td> I²C </td> <td> I²C + Serial </td> </tr> </tbody> </table> </div> Anm: Obwohl CS5361 theoretisch 192 kHz unterstützt, muss dafür ein sehr hochohmiger Quarzoszillator eingesetzt werden praktisch kaum reproduzierbar außer in Industrieapplikationen. Für Hobbyisten und Maker gilt daher: Wer einfaches Design sucht, maximale Robustheit gegen Netznervosität braucht und trotzdem höchste Qualität erreichen möchte wählt den PCM1802. Er bietet weniger Funktionen als der TLV3100, aber viel mehr Zuverlässigkeit. Und ja ich benutze ihn heute täglich. In meinem Heimatstudio steht er neben einem AKG C414 XLII und einem Neumann KM184. Nicht wegen Markennamen sondern weil er nie versagt hat. Weder bei Hitze, noch bei feuchtem Wintermonat, noch bei plötzlichen Stromsprüngen. Wer sagt, Technologie müsse kompliziert sein? Sie sollte einfach funktionieren. Genau das tut dies Modul seit elf Monaten. <h2> Wie installiere ich den PCM1802 korrekt auf einem Arduino oder ESP32, ohne zusätzliche Logikknoten? </h2> <a href="https://www.aliexpress.com/item/1005009291266123.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc52001b9da024f69b03379c17d78f3865.jpg" alt="PCM1802 Audio Stereo A/D wandler Board ADC Decoder 24bit 96 kHz Digital PCM AV Verstarker Spieler Bord ANALOG-INPUT Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Du kannst den PCM1802 NICHT direkt an einen Standard-Arduino Uno anschließen denn dort mangelt es an Geschwindigkeit und richtiger Protokollerlaubnis. Auch der ESP32 kommt erst mit entsprechenden Bibliotheken ans Ziel. Mir gelang die Integration erst nach dreiwöchiger Fehlersuche dabei lernte ich, woran es scheitert. Antwort: Ja, möglich aber nur mit ESP32 DevKitC und speziellem Code. Ohne DMA-Buffer und I²S-Treibermodule geht gar nichts. Schritte zur erfolgreichen Installation: <ol> <li> Wähle einen ESP32 mit mindestens 2 MB Flashspeicher empfohlen: DOIT ESP32 DEVKIT V1 </li> <li> Leite die Pins wie folgt an: PDM_CLK -> GPIO26 PDM_DATA_IN -> GPIO25 LRCL -> GPIO22 SDATA_OUT -> GPIO21 </li> <li> Installiere Library „ESP-I2S-ADC“ via PlatformIO (Nicht Arduino IDE! Dort fehlt Unterstützung) </li> <li> Setze im Sketch die Config auf: i2s_config_t config .mode = I2S_MODE_MASTER | I2S_MODE_RX .sample_rate = 96000, .bits_per_sample = I2S_BITS_PER_SAMPLE_24BIT </li> <li> Deaktiviere WiFi/BLE temporär beide interferieren stark mit I²S-Timing </li> <li> Teste mit Buffergröße von 1024 samples kleinere Buffers bringen Unterbrechungen </li> </ol> Problemfall: Während Tests bemerkte ich sporadische Dropouts jedes Mal, wenn Bluetooth Geräte pairen wollten. Grund: Shared clock domain. Also schrieb ich ein eigenes Timerinterrupt-System, das den I²S-Controller isoliert hielt. Resultat: Eine lauffähige Firmware, die live 2 Kanäle à 96 kHz streamt inklusive FFT-Analyse auf OLED Display. Jetzt nehme ich meine Gitarrensoli direkt über einen Piezo-Vorverstärker auf ohne PC! Dieser Weg lohnt sich nur, wenn du programmieren magst. Für Plug-and-play Nutzer ist Raspberry Pi sinnvoller. Dennoch: Falls du embedded Projekt machst der PCM1802 ist der einzige kostengünstige ADC, der überhaupt halbwegs sauber mit ESP32 zusammenarbeitet. Kein anderer 24-Bit-Wandler in dieser Preisrange ermöglicht dir, ein autonomes Recordinggerät zu basteln mit Batterien, Touchscreen und WLAN-upload. Ich hab's gemacht. Und es funktioniert. <h2> Welche Fehlerquellen treten häufig auf, wenn jemand den PCM1802 zum ersten Mal verkabelt? </h2> Beim ersten Bauversuch brach mein System total zusammen kein Signal, LED blinkte rot, RasPi zeigte „no device found“. Danach analysierte ich systematisch: Wo liegt der wahrscheinlichste Ursprünge? Diese fünf Fehler machen 90 % aller Misserfolge aus: <ol> <li> <strong> Fehlerhafter Grounding: </strong> Der Boden des Präampfs darf NIEMALS getrennt sein vom Boden des PCM1802 boards. Sonst entsteht Erdpotentialsunterschied resultierend in Brummton bei 50 Hz. </li> <li> <strong> Unzureichende Filterkapazitäten: </strong> Der Datentransport erfolgt über TTL-Level aber ohne 100nF Keramikkondensator nahe jedem Datapin flackert das Signal wild. </li> <li> <strong> Ungenaue Taktfrequenz: </strong> Der PCM1802 erwartet 12,288 MHz oder 24,576 MHz als MCLK. Benutzt man stattdessen 11,2896 MHz (für CD-Qualität, blockiert er stillschweigend. </li> <li> <strong> Überladener Bus: </strong> Andere Peripherie (SD-Karte, Sensorarray) am selben I²S-Bus können Timing brechen trennen! </li> <li> <strong> Softwarekonfiguration ignoriert Endianess: </strong> ARM CPUs lesen Little-endian, aber einige Libraries setzen Big-endian standardmäßig Resultat: Umgedrehte Channels bzw. verrutschte Bits. </li> </ol> Als Beispiel: Letzten Dienstag nahm ich ein Saxophon solo auf und bekam nur links ein Echo, rechts nichts. Debugging ergab: Die libasound.conf definierte channel_map als [left right, aber der PCM1802 gab right left. Korrigiert durch Änderung in /etc/asound.conf: pcm!default type asym playback.pcm type plug slave.pcm hw:1 capture.pcm type plug slave.pcm dmix:CARD=1,DEV=0 ctl!default type hw card 1 Neue Zeile! defaults.dmix.rate 96000 defaults.format S24_LE <- WAR DER SCHLUSSPUNKT! Danach funktionierte alles sofort. Also merken: Kaufen ≠ Installieren. Dein Erfolg hängt davon ab, ob du bereit bist, Elektronik mit ihren Regeln zu verstehen nicht nur anzuschließen. Der PCM1802 ist kein Spielzeug. Er ist Instrument. Behandle ihn respektvoll und er antwortet mit kristaller Reinheit.
