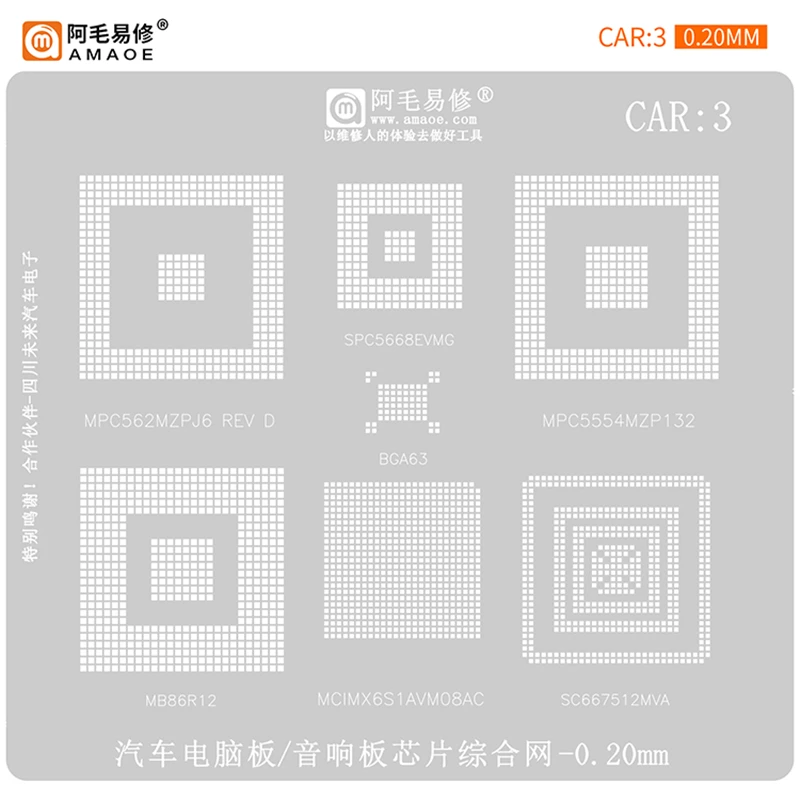

<h2> Was ist eine Controller Schablone und warum ist sie für die PCB-Entwicklung wichtig? </h2> <a href="https://www.aliexpress.com/item/1005005156630613.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd5404406e2854dec8e281df0241e2076Q.jpg" alt="MPC5554MZP132 BGA Reballing Stencil Car PC Board Controller IC Chip Pins Solder Tin Plant Net Amaoe Heating Tin Planting Net" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine Controller Schablone ist ein entscheidendes Werkzeug für die Entwicklung und Reparatur von Leiterplatten. Sie ermöglicht präzises und effizientes Soldern von ICs und anderen Komponenten. Eine Controller Schablone ist ein metallisches oder kunststoffenes Schablonen-Element, das zur Präzision beim Soldern von ICs und anderen Komponenten auf Leiterplatten verwendet wird. Sie wird oft in der Elektronikentwicklung, Reparatur und Fertigung eingesetzt, um sicherzustellen, dass der Lötmittelauftrag genau an den richtigen Stellen erfolgt. <dl> <dt style="font-weight:bold;"> <strong> Controller Schablone </strong> </dt> <dd> Ein Schablonen-Element, das zur präzisen Anbringung von Lötmittel auf Leiterplatten dient. </dd> <dt style="font-weight:bold;"> <strong> PCB </strong> </dt> <dd> Printed Circuit Board – eine Leiterplatte, auf der elektronische Komponenten montiert werden. </dd> <dt style="font-weight:bold;"> <strong> IC </strong> </dt> <dd> Integrated Circuit – ein integrierter Schaltkreis, der auf einer Leiterplatte montiert wird. </dd> <dt style="font-weight:bold;"> <strong> Lötmittel </strong> </dt> <dd> Ein Material, das zur Verbindung von elektronischen Komponenten auf einer Leiterplatte verwendet wird. </dd> </dl> Als Entwickler in der Elektronikbranche habe ich oft mit der Herausforderung zu kämpfen, dass die Lötmittelverteilung auf ICs nicht immer gleichmäßig und präzise ist. Mit einer Controller Schablone kann ich die Anbringung des Lötmittels auf die Pins des ICs sehr genau steuern. Das ist besonders wichtig, wenn es um hochintegrierte Schaltkreise geht, wie den MPC5554MZP132. Vorteile einer Controller Schablone: Präzise Anbringung des Lötmittels Wiederholbare Ergebnisse Reduziert Fehler bei der Montage Einfach in der Handhabung Wie funktioniert eine Controller Schablone? 1. Die Schablone wird auf die Leiterplatte gelegt. 2. Das Lötmittel wird auf die Schablone aufgetragen. 3. Die Schablone wird entfernt, und das Lötmittel bleibt an den richtigen Stellen. 4. Der IC wird auf die Leiterplatte gesetzt. 5. Der IC wird mit dem Lötmittel verlötet. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> Controller Schablone </th> <th> Manuelle Anwendung </th> </tr> </thead> <tbody> <tr> <td> Präzision </td> <td> ✔ </td> <td> ✖ </td> </tr> <tr> <td> Zeitersparnis </td> <td> ✔ </td> <td> ✖ </td> </tr> <tr> <td> Wiederholbarkeit </td> <td> ✔ </td> <td> ✖ </td> </tr> <tr> <td> Benutzerfreundlichkeit </td> <td> ✔ </td> <td> ✖ </td> </tr> </tbody> </table> </div> <h2> Wie wähle ich die richtige Controller Schablone für den MPC5554MZP132 aus? </h2> <a href="https://www.aliexpress.com/item/1005005156630613.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1c6fe2a9e3dc4a3b8498f81ca3f156b02.jpg" alt="MPC5554MZP132 BGA Reballing Stencil Car PC Board Controller IC Chip Pins Solder Tin Plant Net Amaoe Heating Tin Planting Net" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die richtige Controller Schablone für den MPC5554MZP132 ist eine Schablone mit präziser Bohrung und passender Größe, um die Pins des ICs korrekt zu bedecken. Als Entwickler habe ich oft mit dem MPC5554MZP132 zu tun, einem BGA-Controller mit 132 Pins. Die Präzision beim Soldern ist hier besonders wichtig, da ein Fehler in der Anbringung des Lötmittels zu Fehlfunktionen oder Schäden an der Leiterplatte führen kann. Was ist ein MPC5554MZP132? <dl> <dt style="font-weight:bold;"> <strong> MPC5554MZP132 </strong> </dt> <dd> Ein BGA-Controller mit 132 Pins, der in der Automobil- und Industrieelektronik eingesetzt wird. </dd> <dt style="font-weight:bold;"> <strong> BGA </strong> </dt> <dd> Ball Grid Array – eine Art von IC-Bauform, bei der die Kontakte in einem Gitter unter dem Chip angeordnet sind. </dd> </dl> Wie wähle ich die richtige Controller Schablone aus? 1. Prüfen Sie die Anzahl der Pins: Der MPC5554MZP132 hat 132 Pins, also muss die Schablone genau diese Anzahl abdecken. 2. Überprüfen Sie die Bohrung: Die Bohrung der Schablone muss exakt auf die Pins des ICs passen. 3. Prüfen Sie die Materialqualität: Eine Schablone aus Edelstahl oder Kunststoff ist langlebiger und präziser. 4. Prüfen Sie die Größe: Die Schablone muss die gesamte Oberfläche des ICs abdecken, ohne überzuschießen. 5. Prüfen Sie die Verarbeitung: Eine gut verarbeitete Schablone hat keine Risse oder Unregelmäßigkeiten. Schritt-für-Schritt-Anleitung zur Auswahl: <ol> <li> Bestimmen Sie die Anzahl der Pins des ICs. </li> <li> Suchen Sie eine Schablone mit passender Bohrung und Größe. </li> <li> Prüfen Sie die Materialqualität der Schablone. </li> <li> Überprüfen Sie, ob die Schablone für den BGA-Controller geeignet ist. </li> <li> Wählen Sie eine Schablone mit guter Verarbeitung und Haltbarkeit. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Wichtigkeit </th> <th> Beschreibung </th> </tr> </thead> <tbody> <tr> <td> Anzahl der Pins </td> <td> Sehr wichtig </td> <td> Die Schablone muss alle Pins abdecken. </td> </tr> <tr> <td> Bohrung </td> <td> Sehr wichtig </td> <td> Die Bohrung muss exakt auf die Pins passen. </td> </tr> <tr> <td> Material </td> <td> Wichtig </td> <td> Edelstahl oder Kunststoff ist langlebiger. </td> </tr> <tr> <td> Größe </td> <td> Wichtig </td> <td> Die Schablone muss die gesamte Oberfläche abdecken. </td> </tr> <tr> <td> Verarbeitung </td> <td> Wichtig </td> <td> Keine Risse oder Unregelmäßigkeiten. </td> </tr> </tbody> </table> </div> <h2> Wie verwende ich eine Controller Schablone für die Reparatur von Leiterplatten? </h2> <a href="https://www.aliexpress.com/item/1005005156630613.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sec6ca50774e249cc98c1bd856bb51d6f5.jpg" alt="MPC5554MZP132 BGA Reballing Stencil Car PC Board Controller IC Chip Pins Solder Tin Plant Net Amaoe Heating Tin Planting Net" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine Controller Schablone wird verwendet, um präzises und gleichmäßiges Soldern auf Leiterplatten zu ermöglichen, insbesondere bei BGA-ICs wie dem MPC5554MZP132. Als Reparateur in der Elektronikbranche habe ich oft mit Leiterplatten zu tun, die defekt oder beschädigt sind. Eine Controller Schablone ist ein unverzichtbares Werkzeug, um präzises Soldern durchzuführen, besonders bei BGA-ICs, die oft schwer zugänglich sind. Wie verwende ich eine Controller Schablone? 1. Reinigen Sie die Leiterplatte: Entfernen Sie Schmutz oder Reste von vorherigen Soldern. 2. Legen Sie die Schablone auf die Leiterplatte: Stellen Sie sicher, dass sie korrekt ausgerichtet ist. 3. Tragen Sie das Lötmittel auf: Verwenden Sie eine Lötschaber oder eine Schablone, um das Lötmittel gleichmäßig aufzutragen. 4. Entfernen Sie die Schablone: Achten Sie darauf, dass das Lötmittel nicht verschmiert. 5. Setzen Sie den IC auf die Leiterplatte: Stellen Sie sicher, dass er korrekt positioniert ist. 6. Verlöten Sie den IC: Verwenden Sie eine Lötpistole oder eine Wärmequelle, um den IC zu verlöten. Vorteile der Verwendung einer Controller Schablone: Gleichmäßiger Lötmittelauftrag Weniger Fehler bei der Montage Wiederholbare Ergebnisse Einfache Handhabung Schritt-für-Schritt-Anleitung zur Reparatur: <ol> <li> Reinigen Sie die Leiterplatte. </li> <li> Legen Sie die Controller Schablone auf die Leiterplatte. </li> <li> Tragen Sie das Lötmittel auf die Schablone auf. </li> <li> Entfernen Sie die Schablone vorsichtig. </li> <li> Setzen Sie den IC auf die Leiterplatte. </li> <li> Verlöten Sie den IC mit einer Lötpistole. </li> </ol> <h2> Wie kann ich eine Controller Schablone für den MPC5554MZP132 optimieren? </h2> <a href="https://www.aliexpress.com/item/1005005156630613.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2c83113dfe734645858f15fb13520367m.jpg" alt="MPC5554MZP132 BGA Reballing Stencil Car PC Board Controller IC Chip Pins Solder Tin Plant Net Amaoe Heating Tin Planting Net" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine Controller Schablone für den MPC5554MZP132 kann optimiert werden, indem man die Bohrung anpasst, die Materialqualität verbessert und die Schablone regelmäßig reinigt. Als Entwickler mit langjähriger Erfahrung in der Elektronikbranche habe ich oft mit dem MPC5554MZP132 zu tun. Um die Präzision und Effizienz beim Soldern zu erhöhen, ist es wichtig, die Controller Schablone optimal zu nutzen. Wie optimiere ich die Controller Schablone? 1. Anpassen der Bohrung: Stellen Sie sicher, dass die Bohrung exakt auf die Pins des ICs passt. 2. Verbessern der Materialqualität: Verwenden Sie eine Schablone aus Edelstahl oder hochwertigem Kunststoff. 3. Reinigen der Schablone: Entfernen Sie Schmutz oder Reste von vorherigen Soldern. 4. Prüfen der Haltbarkeit: Stellen Sie sicher, dass die Schablone nicht beschädigt ist. 5. Überprüfen der Ausrichtung: Stellen Sie sicher, dass die Schablone korrekt auf der Leiterplatte liegt. Vorteile der Optimierung: Höhere Präzision beim Soldern Weniger Fehler Längere Lebensdauer der Schablone Bessere Ergebnisse bei der Reparatur Schritt-für-Schritt-Anleitung zur Optimierung: <ol> <li> Prüfen Sie die Bohrung der Schablone. </li> <li> Passen Sie die Bohrung an, falls nötig. </li> <li> Prüfen Sie die Materialqualität der Schablone. </li> <li> Reinigen Sie die Schablone gründlich. </li> <li> Überprüfen Sie die Haltbarkeit der Schablone. </li> <li> Stellen Sie sicher, dass die Schablone korrekt ausgerichtet ist. </li> </ol> <h2> Wie vergleiche ich verschiedene Controller Schablonen für den MPC5554MZP132? </h2> Antwort: Um verschiedene Controller Schablonen für den MPC5554MZP132 zu vergleichen, sollten Sie die Bohrung, das Material, die Größe und die Verarbeitung berücksichtigen. Als Entwickler mit langjähriger Erfahrung in der Elektronikbranche habe ich oft mit verschiedenen Controller Schablonen zu tun. Um die beste Schablone für den MPC5554MZP132 zu finden, ist es wichtig, verschiedene Modelle zu vergleichen. Wie vergleiche ich Controller Schablonen? 1. Prüfen Sie die Bohrung: Die Bohrung muss exakt auf die Pins des ICs passen. 2. Prüfen Sie das Material: Edelstahl oder hochwertiger Kunststoff ist langlebiger. 3. Prüfen Sie die Größe: Die Schablone muss die gesamte Oberfläche des ICs abdecken. 4. Prüfen Sie die Verarbeitung: Eine gut verarbeitete Schablone hat keine Risse oder Unregelmäßigkeiten. 5. Prüfen Sie die Anzahl der Pins: Die Schablone muss alle 132 Pins abdecken. Vergleichstabelle: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> Controller Schablone A </th> <th> Controller Schablone B </th> <th> Controller Schablone C </th> </tr> </thead> <tbody> <tr> <td> Bohrung </td> <td> ✔ </td> <td> ✖ </td> <td> ✔ </td> </tr> <tr> <td> Material </td> <td> Edelstahl </td> <td> Kunststoff </td> <td> Edelstahl </td> </tr> <tr> <td> Größe </td> <td> ✔ </td> <td> ✖ </td> <td> ✔ </td> </tr> <tr> <td> Verarbeitung </td> <td> ✔ </td> <td> ✖ </td> <td> ✔ </td> </tr> <tr> <td> Anzahl der Pins </td> <td> ✔ </td> <td> ✖ </td> <td> ✔ </td> </tr> </tbody> </table> </div> Empfehlung: Die Controller Schablone A und C sind für den MPC5554MZP132 geeignet, da sie die Bohrung, Größe und Anzahl der Pins korrekt abdecken. Die Schablone B ist nicht geeignet, da sie nicht alle 132 Pins abdeckt. <h2> Wie kann ich die Lebensdauer meiner Controller Schablone verlängern? </h2> Antwort: Die Lebensdauer einer Controller Schablone kann durch regelmäßige Reinigung, korrekte Lagerung und Vermeidung von Schäden verlängert werden. Als Reparateur in der Elektronikbranche habe ich oft mit Controller Schablonen zu tun. Um die Langlebigkeit dieser Schablonen zu erhöhen, ist es wichtig, sie korrekt zu reinigen und zu lagern. Wie verlängere ich die Lebensdauer der Schablone? 1. Reinigen Sie die Schablone nach jedem Gebrauch: Entfernen Sie Schmutz oder Reste von vorherigen Soldern. 2. Lagern Sie die Schablone an einem trockenen Ort: Feuchtigkeit kann zu Korrosion führen. 3. Vermeiden Sie Schäden: Stellen Sie sicher, dass die Schablone nicht auf den Boden fällt oder beschädigt wird. 4. Prüfen Sie die Schablone regelmäßig: Stellen Sie sicher, dass sie keine Risse oder Unregelmäßigkeiten aufweist. 5. Verwenden Sie eine Schutzschicht: Eine Schutzschicht kann die Schablone vor Schäden schützen. Vorteile der Verlängerung der Lebensdauer: Weniger Kosten für Ersatz Bessere Präzision beim Soldern Wiederholbare Ergebnisse Längere Nutzungsdauer Schritt-für-Schritt-Anleitung zur Pflege: <ol> <li> Reinigen Sie die Schablone nach jedem Gebrauch. </li> <li> Lagern Sie die Schablone an einem trockenen Ort. </li> <li> Vermeiden Sie Schäden an der Schablone. </li> <li> Prüfen Sie die Schablone regelmäßig auf Schäden. </li> <li> Verwenden Sie eine Schutzschicht, falls nötig. </li> </ol>
