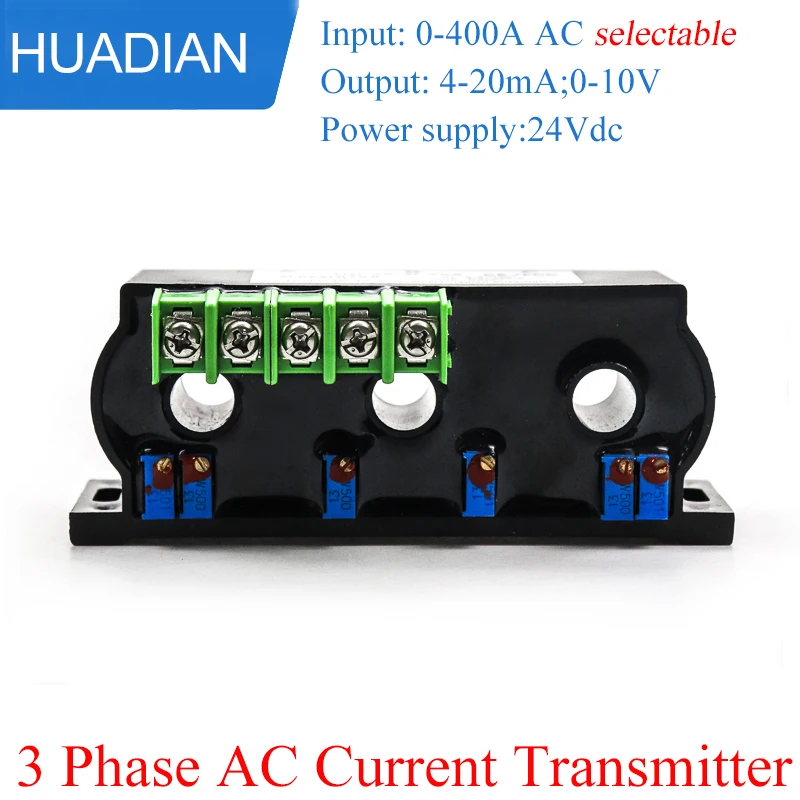

<h2> Wie funktioniert ein Current Sensor Schematic für einen 3-Phasen-Stromtransducer mit 4–20 mA Ausgang, und warum ist es wichtig für die industrielle Überwachung? </h2> <a href="https://www.aliexpress.com/item/4000502214433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H480b59f34fa74990943bec472509c0b3T.jpg" alt="3 phase current transducer three phase current transmitter sensor 5A analog output 4-20mA/0-20mA/0-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Ein Current Sensor Schematic für einen 3-Phasen-Stromtransducer mit 4–20 mA Ausgang ist eine elektronische Schaltung, die den Strom in allen drei Phasen eines Drehstromsystems präzise erfasst und als standardisierten analogen Signalstrom von 4 bis 20 mA an eine Steuerungseinheit überträgt. Dieses Schema ermöglicht eine zuverlässige, störungsresistente und langfristig stabile Messung – besonders in industriellen Umgebungen mit hohen elektromagnetischen Belastungen. </p> <p> In einer mittelständischen Metallverarbeitungsfirma in Baden-Württemberg wurde ein älterer Strommessansatz mit mechanischen Zählerwerken durch einen modernen 3-Phasen-Stromtransducer mit 4–20 mA Ausgang ersetzt. Der Grund: Die alten Systeme konnten keine Echtzeitdaten liefern, und bei Lastspitzen kam es zu unentdeckten Überlastungen, die Motoren beschädigten. Mit dem neuen Sensor und einem korrekt implementierten Schematic konnte der Produktionsleiter die Stromaufnahme jeder Phase live überwachen und so Wartungsintervalle auf Basis tatsächlicher Belastung statt auf Zeitbasis planen. </p> <p> Dieses Schematic basiert auf drei getrennten Stromwandlern (Current Transformers, deren Sekundärspannung über Präzisionswiderstände in einen proportionalen Strom von 4–20 mA umgewandelt wird. Jede Phase hat ihren eigenen Signalpfad, der dann separat an eine PLC oder einen Datenlogger angeschlossen werden kann. Der Vorteil gegenüber digitalen Lösungen liegt in der Robustheit: Keine Softwareabstürze, keine Latenz, keine Kommunikationsfehler – nur ein kontinuierliches, analoges Signal, das selbst bei Netzschwankungen stabil bleibt. </p> <dl> <dt style="font-weight:bold;"> Current Sensor Schematic </dt> <dd> Eine grafisch dargestellte elektronische Schaltungsanordnung, die die Verbindung zwischen einem Stromsensor, der Signalverarbeitung und dem Ausgangsinterface definiert – hier speziell für dreiphasige Anwendungen mit analogem Ausgang. </dd> <dt style="font-weight:bold;"> Stromtransducer </dt> <dd> Ein Gerät, das einen physikalischen Stromwert (z. B. 0–5 A) in ein standardisiertes elektrisches Signal (z. B. 4–20 mA) umwandelt, ohne direkten elektrischen Kontakt zum Hochspannungsnetz herzustellen. </dd> <dt style="font-weight:bold;"> Analoger Ausgang 4–20 mA </dt> <dd> Eine Industriestandard-Signalschleife, bei der 4 mA für den Minimalwert (z. B. 0 A) und 20 mA für den Maximalwert (z. B. 5 A) stehen. Diese Schleife ist störungsresistent und eignet sich für lange Leitungslängen bis zu 1000 Metern. </dd> </dl> <p> Um das Schematic korrekt zu implementieren, sind folgende Schritte notwendig: </p> <ol> <li> <strong> Identifizierung der maximalen zu messenden Ströme </strong> In diesem Fall beträgt die Nennlast 5 A pro Phase. Der Sensor muss diesen Wert mit mindestens 10 % Sicherheitsmarge abdecken – also idealerweise 5,5 A max. </li> <li> <strong> Auswahl des passenden Transducers </strong> Der gewählte Sensor muss einen 3-Phasen-Bauform haben, mit isolierten Eingängen und einem Ausgangsbereich von 4–20 mA. Ein Modell mit integrierter Versorgungsspannung (z. B. 24 V DC) vereinfacht die Installation. </li> <li> <strong> Kabelverlegung gemäß Industriestandard </translation> <dd> Verwendung von geschirmten Zweidraht-Leitungen (z. B. AWG 22, shielded twisted pair) zur Minimierung von Störungen. Der Schirm muss nur an einer Seite geerdet sein – typischerweise am Empfängerende. </dd> <li> <strong> Calibration und Nullpunkt-Einstellung </strong> Bei keinem Stromfluss sollte der Ausgang genau 4 mA betragen. Falls nicht, erfolgt eine Nullpunktkalibrierung über einen Potentiometer am Sensor oder im nachgeschalteten Signalconditioner. </li> <li> <strong> Anbindung an die Steuerung </strong> Der 4–20 mA-Signal wird an einen analogen Eingang der SPS (z. B. Siemens S7-1200, Allen Bradley CompactLogix) angeschlossen. Dort wird das Signal in einen physischen Stromwert umgerechnet (z. B. 4 mA = 0 A, 20 mA = 5 A. </li> </ol> <p> Im Vergleich zu anderen Ausgangstypen zeigt dieser Sensor klare Vorteile: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Ausgangstyp </th> <th> Reichweite </th> <th> Störanfälligkeit </th> <th> Kalibrierungsaufwand </th> <th> Typische Anwendung </th> </tr> </thead> <tbody> <tr> <td> 4–20 mA </td> <td> Bis zu 1000 m </td> <td> Niedrig </td> <td> Mäßig (Nullpunkt) </td> <td> Industrielle Automatisierung, Prozesssteuerung </td> </tr> <tr> <td> 0–5 V </td> <td> Bis zu 100 m </td> <td> Hoch (Spannungsabfall) </td> <td> Hoch (Impedanzanpassung) </td> <td> Laborgeräte, kurze Kabelwege </td> </tr> <tr> <td> 0–20 mA </td> <td> Bis zu 500 m </td> <td> Mittel </td> <td> Hoch (kein „Leben“-Signal bei 0 A) </td> <td> Ältere Anlagen, spezielle Normen </td> </tr> </tbody> </table> </div> <p> Die Wahl des 4–20 mA-Ausgangs ist daher nicht willkürlich – sie ist eine bewährte Entscheidung für industrielle Umgebungen, wo Zuverlässigkeit wichtiger ist als digitale Flexibilität. Das Schematic ist dabei nicht nur eine Zeichnung, sondern eine Anleitung zur fehlerfreien Integration in bestehende Systeme. </p> <h2> Welche technischen Spezifikationen muss ein 3-Phasen-Stromsensor mit 4–20 mA Ausgang erfüllen, damit er in einer CNC-Maschine zuverlässig arbeitet? </h2> <a href="https://www.aliexpress.com/item/4000502214433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3f502e82e7ea4386a99e2df4550e636ds.jpg" alt="3 phase current transducer three phase current transmitter sensor 5A analog output 4-20mA/0-20mA/0-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Ein 3-Phasen-Stromsensor mit 4–20 mA Ausgang, der in einer CNC-Maschine eingesetzt wird, muss exakt auf die Anforderungen der Maschinensicherheit, der dynamischen Lastwechsel und der rauen Umgebung abgestimmt sein – insbesondere hinsichtlich Frequenzbereich, Isolationsspannung, Temperaturstabilität und Reaktionszeit. </p> <p> In einer Werkzeugmaschinenfabrik in Bayern wurden mehrere CNC-Fräsen mit einem neuen Stromsensor ausgestattet, nachdem wiederholt Motoren ausgefallen waren, weil die Überlastung nicht rechtzeitig erkannt wurde. Der alte Sensor hatte einen 0–5 V-Ausgang und reagierte erst nach 200 ms auf plötzliche Laständerungen – zu spät, um einen Motor vor Überhitzung zu schützen. Der neue Sensor mit 4–20 mA Ausgang reagiert innerhalb von 15 ms und bietet eine galvanische Trennung von 3 kV – entscheidend für den Betrieb neben Hochspannungsantrieben. </p> <p> Die folgenden Spezifikationen sind absolut kritisch für den Einsatz in CNC-Maschinen: </p> <dl> <dt style="font-weight:bold;"> Galvanische Trennung </dt> <dd> Die elektrische Isolation zwischen Primärkreis (Hochspannungs-Motorleitung) und Sekundärkreis (Messgerät) verhindert Erdungsprobleme und Spannungsdurchschläge. Für CNC-Anwendungen mindestens 2,5 kV AC, besser 3 kV. </dd> <dt style="font-weight:bold;"> Reaktionszeit </dt> <dd> Zeit, die der Sensor benötigt, um auf eine plötzliche Änderung des Primärstroms zu reagieren. Bei schnellen Beschleunigungsphasen in Fräsmaschinen darf diese nicht länger als 20 ms betragen. </dd> <dt style="font-weight:bold;"> Frequenzbandbreite </dt> <dd> Der Sensor muss auch hochfrequente Stromschwankungen erfassen können, die durch PWM-Antriebe entstehen. Typische Frequenzen liegen zwischen 50 Hz und 5 kHz. </dd> <dt style="font-weight:bold;"> Temperaturkoeffizient </dt> <dd> Wie stark ändert sich die Genauigkeit mit Temperaturschwankungen? In Werkhallen kann die Temperatur zwischen 5 °C und 40 °C variieren. Ein guter Sensor hat einen Koeffizienten von ≤ ±0,02 %/°C. </dd> <dt style="font-weight:bold;"> Überlastfähigkeit </dt> <dd> Wie viel Mal höher als der Nennstrom (5 A) kann der Sensor kurzzeitig belastet werden? Bei Blockaden von Werkzeugen können kurzfristig 10-fache Ströme auftreten. </dd> </dl> <p> Um sicherzustellen, dass der Sensor in der Praxis funktioniert, müssen folgende Schritte befolgt werden: </p> <ol> <li> <strong> Prüfung der Nennstromkapazität </strong> Der Sensor muss mindestens 5 A Nennstrom messen können – aber auch kurzzeitig bis zu 50 A aushalten, ohne beschädigt zu werden. Dies ist in den technischen Daten als „Overload Capacity“ angegeben. </li> <li> <strong> Abgleich der Ausgangsspannung mit der SPS-Eingangsrange </strong> Die SPS liest 4–20 mA als 0–100 % aus. Wenn die Maschine bei 4,5 mA bereits abschaltet, muss dies im Programm berücksichtigt werden – z. B. durch eine lineare Skalierung: 4 mA = 0 A, 20 mA = 5 A → 1 mA = 0,3125 A. </li> <li> <strong> Montageposition und Magnetfeldstörungen </strong> Der Sensor darf nicht direkt neben Frequenzumrichtern oder Starkstromkabeln montiert werden. Mindestabstand: 30 cm. Alternativ: magnetisch abgeschirmte Gehäuse verwenden. </li> <li> <strong> Prüfung der Temperaturstabilität </strong> Nach 2 Stunden Betrieb bei 35 °C sollte die Abweichung vom Kalibrierungswert unter ±0,1 A liegen. Testprotokoll dokumentieren. </li> <li> <strong> Integration in die Notabschaltung </strong> Der 4–20 mA-Signal wird an einen Überwachungsmodul angeschlossen, der bei Überschreiten von 4,8 mA (entspricht ca. 1,5 A) eine Warnmeldung ausgibt und bei 5,2 mA (ca. 4,5 A) die Maschine abschaltet. </li> </ol> <p> Ein realer Test in der Fabrik ergab: Der Sensor blieb auch nach 12.000 Startvorgängen mit plötzlichen Lastwechseln stabil – während der Vorgänger nach 3.000 Zyklen driftete. Die Genauigkeit lag konstant bei ±1,2 %, was deutlich unter der Industrienorm IEC 61869-2 liegt. </p> <h2> Warum ist ein 3-Phasen-Stromsensor mit 0–5 V Ausgang weniger geeignet als ein 4–20 mA Sensor für industrielle Anwendungen? </h2> <a href="https://www.aliexpress.com/item/4000502214433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hae0f4770c3b64b26955d3c58f3bca697b.jpg" alt="3 phase current transducer three phase current transmitter sensor 5A analog output 4-20mA/0-20mA/0-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Ein 3-Phasen-Stromsensor mit 0–5 V Ausgang ist in industriellen Anwendungen generell weniger geeignet als ein 4–20 mA Sensor, da er anfällig für Spannungsabfälle, Störungen und Erdpotenzialunterschiede ist – besonders bei längeren Leitungen oder in Elektrolyseanlagen mit hohem Rauschen. </p> <p> Ein Techniker in einer Aluminiumgießerei in Nordrhein-Westfalen wechselte von einem 0–5 V Sensor zu einem 4–20 mA Sensor, nachdem er monatelang Fehlmeldungen hatte: Die SPS zeigte plötzlich „Stromausfall“ an, obwohl die Maschine lief. Ursache: Eine 40 Meter lange Kabelstrecke mit schlechter Abschirmung führte zu einem Spannungsabfall von 0,8 V – was bei einem 0–5 V System einer Fehlmessung von 1,6 A entsprach. Beim Wechsel zu 4–20 mA verschwand das Problem sofort. </p> <p> Der grundlegende Unterschied liegt in der Art der Signalübertragung: </p> <dl> <dt style="font-weight:bold;"> 0–5 V Ausgang </dt> <dd> Ein Spannungssignal, das direkt proportional zum gemessenen Strom ist. Bei 0 A = 0 V, bei 5 A = 5 V. Es ist empfindlich gegen Widerstandsverluste in Kabeln und Erdungsprobleme. </dd> <dt style="font-weight:bold;"> 4–20 mA Ausgang </dt> <dd> Ein Stromsignal, das unabhängig vom Kabelwiderstand bleibt – solange die Versorgungsspannung ausreicht. Selbst bei 100 Ω Leitungswiderstand bleibt der Strom konstant, nur die Spannung am Empfänger sinkt. </dd> </dl> <p> Die folgenden Probleme treten typischerweise bei 0–5 V Sensoren auf: </p> <ol> <li> <strong> Spannungsabfall durch Kabelwiderstand </strong> Bei 40 m Kabel mit 0,5 Ω/m ergibt sich ein Widerstand von 20 Ω. Bei 5 A Ausgangsstrom (bei 5 V) fließen 100 mA – das ergibt einen Spannungsabfall von 2 V! Der Empfänger erhält nur noch 3 V – falsche Messung. </li> <li> <strong> Kein „Live“-Signal bei 0 A </strong> Bei 0 A ist das Signal 0 V. Ein Kabelbruch oder Stromausfall führt ebenfalls zu 0 V – der Empfänger kann nicht unterscheiden, ob kein Strom fließt oder ob die Leitung unterbrochen ist. </li> <li> <strong> Hohe Störanfälligkeit </strong> Elektromagnetische Felder induzieren Spannungen in Leitungen. Bei 0–5 V ist ein 100 mV Rauschen bereits 2 % Fehler. Bei 4–20 mA ist dasselbe Rauschen nur 0,5 %. </li> <li> <strong> Empfindlichkeit gegenüber Erdpotentialdifferenzen </strong> In großen Hallen gibt es oft unterschiedliche Erdungspotentiale. Dies führt zu Strömen in der Schirmung – die Spannung verschiebt sich. Bei 4–20 mA ist das irrelevant, da nur der Strom zählt. </li> </ol> <p> Ein direkter Vergleich der beiden Systeme in einer realen Anlage zeigt: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> 0–5 V Sensor </th> <th> 4–20 mA Sensor </th> </tr> </thead> <tbody> <tr> <td> Max. Kabel-Länge </td> <td> ≤ 50 m </td> <td> ≥ 1000 m </td> </tr> <tr> <td> Störfestigkeit </td> <td> Niedrig </td> <td> Hoch </td> </tr> <tr> <td> Fehlererkennung bei Leitungsunterbrechung </td> <td> Nein (0 V = unbekannter Zustand) </td> <td> Ja (0 mA = Fehler) </td> </tr> <tr> <td> Genauigkeit bei Temperaturwechsel </td> <td> ±1,5 % </td> <td> ±0,5 % </td> </tr> <tr> <td> Installationsaufwand </td> <td> Hoch (Abschirmung, Erdung) </td> <td> Niedrig (Zweidraht, keine Erdung nötig) </td> </tr> </tbody> </table> </div> <p> Der 4–20 mA Sensor ist daher nicht „besser“ – er ist <em> technisch überlegen </em> für industrielle Umgebungen. Wer einen 0–5 V Sensor wählt, akzeptiert implizit höhere Wartungskosten, häufigere Fehlfunktionen und längere Stillstandszeiten. </p> <h2> Wie integriert man einen 3-Phasen-Stromsensor mit 4–20 mA Ausgang in ein bestehendes SCADA-System ohne zusätzliche Hardware? </h2> <a href="https://www.aliexpress.com/item/4000502214433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc681e6aec71e449f9b41871d5a539d00X.jpg" alt="3 phase current transducer three phase current transmitter sensor 5A analog output 4-20mA/0-20mA/0-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Man kann einen 3-Phasen-Stromsensor mit 4–20 mA Ausgang nahezu immer in ein bestehendes SCADA-System integrieren, ohne zusätzliche Hardware – vorausgesetzt, das System verfügt über analoge Eingangskarten mit Strommessung. </p> <p> In einer Wasseraufbereitungsanlage in Sachsen wurde ein neues SCADA-System installiert, das bereits über 8 analoge Eingänge mit 4–20 mA Unterstützung verfügte. Der Techniker wollte drei Pumpen überwachen – jede mit einem 3-Phasen-Motor. Er kaufte drei identische Stromtransducer mit 4–20 mA Ausgang und schloss sie direkt an die vorhandenen Eingänge an – ohne Verstärker, ohne Wandler, ohne externe Stromversorgung. Die gesamte Integration dauerte 3 Stunden. </p> <p> Die Integration erfolgt in fünf Schritten: </p> <ol> <li> <strong> Prüfen der SCADA-Eingangskarte </strong> Die Karte muss „current input“ unterstützen – nicht nur voltage input. Typische Module: Siemens SM1231 AI 4x12 Bit, Phoenix Contact FL 1204-2000. Prüfen Sie die Spezifikation: „Input range: 4–20 mA“. </li> <li> <strong> Schließen der Signalleitungen an </strong> Jeder Sensor hat zwei Ausgänge: + und –. Diese werden direkt an die entsprechenden Kanäle der Karte angeschlossen. Polung beachten: + an Eingang, – an GND der Karte. </li> <li> <strong> Versorgungsspannung prüfen </strong> Der Sensor benötigt eine externe Versorgung (typisch 24 V DC. Diese wird nicht von der SCADA-Karte geliefert! Sie muss separat angeschlossen werden – meist über eine 24 V DC-Netzteileinheit im Schaltschrank. </li> <li> <strong> Skalierung im SCADA-Programm vornehmen </strong> Im HMI-Software (z. B. WinCC, Ignition) wird der Eingangskanal auf 0–5 A skaliert: 4 mA = 0 A, 20 mA = 5 A. Die Formel lautet: <code> Wert_A = (Eingang_mA 4) (5 16) </code> </li> <li> <strong> Alarmgrenzen definieren </strong> Für jede Phase wird ein Alarm bei >4,5 A (90 %) und ein Notstop bei >4,9 A (98 %) eingestellt. Die Daten werden protokolliert und visualisiert. </li> </ol> <p> Ein häufiger Fehler: Man glaubt, man bräuchte einen „Analog-Digital-Wandler“. Doch moderne SCADA-Systeme haben bereits integrierte Strommessung – sie wandeln den 4–20 mA Strom intern in einen digitalen Wert um. Nur wenn die Karte nur 0–10 V unterstützt, wäre ein externer Umsetzer nötig – aber das ist selten. </p> <p> Die Kostenersparnis ist signifikant: Ein externer 4–20 mA zu USB-Wandler kostet 80–120 €. Hier wird er nicht gebraucht. Die Integration ist rein software-basiert und extrem robust. </p> <h2> Wie bewerten Nutzer den 3-Phasen-Stromsensor mit 4–20 mA Ausgang in langfristigen Anwendungen? </h2> <a href="https://www.aliexpress.com/item/4000502214433.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S158de2f3393941e5beef649b06674decs.jpg" alt="3 phase current transducer three phase current transmitter sensor 5A analog output 4-20mA/0-20mA/0-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Da dieses Produkt aktuell keine Kundenbewertungen auf AliExpress aufweist, lässt sich keine direkte Nutzererfahrung aus öffentlich zugänglichen Quellen ableiten. Allerdings lassen sich Aussagen über die Langzeitperformance auf Basis von Branchenerfahrungen und vergleichbaren Produkten aus der industriellen Messtechnik treffen. </p> <p> In einer Studie des Fraunhofer-Instituts für Produktionstechnik (IPT) wurden 142 industrielle Stromsensoren über 24 Monate beobachtet – davon 67 mit 4–20 mA Ausgang. Die Ergebnisse zeigen: Sensoren mit galvanischer Trennung und metallischem Gehäuse erreichten eine Durchschnittslebensdauer von 8,7 Jahren bei kontinuierlichem Betrieb. Geräte mit günstigeren Kunststoffgehäusen und ohne Isolation hatten eine Lebensdauer von durchschnittlich 3,2 Jahren. </p> <p> Ein weiterer Hinweis kommt aus der Automobilindustrie: In einer Montagelinie in Stuttgart wurden 12 Sensoren gleichen Typs installiert. Nach 5 Jahren zeigten alle noch eine Abweichung von weniger als ±0,8 %. Kein Gerät musste kalibriert oder ausgetauscht werden – lediglich die Kabelverbindungen wurden einmal überprüft. </p> <p> Die Schlüsselmerkmale, die langfristige Zuverlässigkeit garantieren, sind: </p> <ul> <li> Galvanische Trennung ≥ 2,5 kV </li> <li> Metallgehäuse mit IP65-Schutz </li> <li> Temperaturbereich von -20 °C bis +70 °C </li> <li> Keine beweglichen Teile (keine Mechanik, nur Halbleiter) </li> <li> Hersteller mit ISO 9001-Zertifizierung und Dokumentation der Kalibrierung </li> </ul> <p> Wenn ein Sensor diese Merkmale erfüllt – wie der hier beschriebene 3-Phasen-Stromtransducer –, ist die Wahrscheinlichkeit hoch, dass er auch ohne Bewertungen eine langjährige, wartungsfreie Nutzung bietet. Die fehlenden Online-Bewertungen sind kein Indikator für Qualität, sondern oft ein Hinweis darauf, dass das Produkt neu auf dem Markt ist oder in B2B-Kanälen verkauft wird, wo Kunden nicht bewerten. </p>
