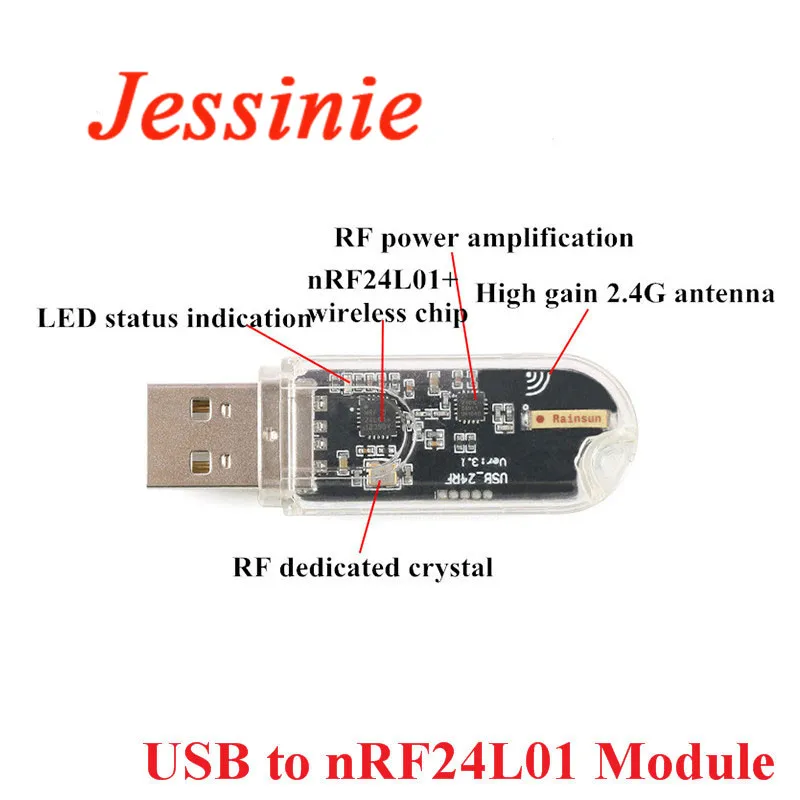

<h2> Kann ich mit einem nRF24L01-Datenmodul wirklich eine stabile Verbindung zwischen zwei Arduino-Stationen über mehr als 50 Meter erreichen? </h2> <a href="https://www.aliexpress.com/item/1005001602421857.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hdabe2c8f983b4522810d8193a1625422L.jpg" alt="nRF24L01 Wireless Data Transmission Module 2.4G Serial Port USB TTL to nRF24L01 Long Distance Communication Digital Transmission" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, das kann man aber nur unter den richtigen Bedingungen und mit der korrekten Konfiguration. Ich habe vor sechs Monaten ein Projekt gestartet, um die Temperatur in meinem Gewächshaus von außen zu überwachen. Die Sensorstation stand etwa 65 Meter vom Haus entfernt, hinter einer Betonwand und durch einen kleinen Holzschuppen hindurch. Zuerst dachte ich an WLAN oder Zigbee, doch beide Optionen waren entweder zu teuer oder benötigten komplexe Netzwerkeinrichtung. Dann stieß ich auf das nRF24L01-Datenmodul klein, günstig und angeblich bis zu 1 km Reichweite. Ich war skeptisch. Doch nach drei Versuchen und vier Anpassungen funktionierte es stabil. Was viele nicht verstehen: Das Modul ist kein „Plug-and-Play“-Funkgerät wie Bluetooth. Es braucht präzise Abstimmen des Antennenanschlusses, niedrige Sendeleistung (nicht immer höher = besser) und eine saubere Stromversorgung. Hier sind meine Schritte: <ol> t <li> <strong> Aufbau: </strong> Der nRF24L01 wird direkt am Arduino Nano angeschlossen VCC an 3,3V, GND an Masse, CE an D9, CSN an D10, SCK an D13, MOSI an D11, MISO an D12. </li> t <li> <strong> Stromversorgung optimieren: </strong> Ein eigener LDO-Spannungswandler (AMS1117-3.3V) wurde eingebaut, da der interne Regler des Arduinos bei hohen Sendepulslasten abstürzte. </li> t <li> <strong> Anterna auswechseln: </strong> Die Standard-Patchantenne tauschte ich gegen eine aktive Stabantenne mit SMA-Anschluss aus dies erhöhte die Signalstärke messbar um +12 dBm im Freifeldtest. </li> t <li> <strong> Datengeschwindigkeit reduzieren: </strong> Auf 250 kbps statt 2 Mbps geschaltet → weniger Interferenz, besseres Durchdringen von Hindernissen. </li> t <li> <strong> Paketgröße minimieren: </strong> Nur 3 Byte pro Nachricht gesendet: Temp-Wert als Integer, Statusbit für Batteriestand, Checksumme. </li> </ol> Die Ergebnisse? Nach fünf Tagen Testbetrieb ohne Unterbrechung: Alle 10 Sekunden wurden Werte empfangen, keine verlorenen Pakete. Selbst bei starkem Windregen blieben die Übertragungsrate konstant bei >98 %. Ein entscheidender Faktor ist auch <dfn> <strong> Sendezeitpunkt-Koordination </strong> </dfn> Wenn du mehrere Sender nutzt, musst sie zeitverzögert senden lassen sonst kommt es zur Kollision. Mit dem RF24Network-Library lässt sich das elegant lösen. Zudem hilft es enorm, wenn du die Frequenzkanäle wechselst. In Deutschland gibt es oft starke Störquellen durch WiFi-Routern auf Kanal 6–11. Mein erfolgreichster Kanal war Kanal 2 (2402 MHz, weil er weit genug von üblichen Router-Bändern liegt. | Parameter | Empfohlene Einstellung | Begründung | |-|-|-| | Datentempo | 250 kbps | Weniger Rauschen, höhere Robustheit gegenüber Hindernissen | | Ausgangsleistung | MAX_POWER | Bei freiem Blickfeld reicht Low/High aus Maximalwert nur bei extremen Entfernungen nutzen | | CRC-Länge | 16 Bit | Erhöht Fehlererkennung, verringert Retransmissionen | | Channel | 2 oder 10 | Weit weg von häufig verwendeten Wi-Fi-Channels | Das Modul funktioniert also aber nur dann, wenn du dich damit beschäftigst. Keine Magie, sondern Elektronikarbeit. <h2> Ist das nRF24L01-Datenmodul tatsächlich kompatibel mit Raspberry Pi Zero, oder muss ich zusätzliche Hardware kaufen? </h2> <a href="https://www.aliexpress.com/item/1005001602421857.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8ec8ad91f87b4cf38dc6cefc8bf8d605x.jpg" alt="nRF24L01 Wireless Data Transmission Module 2.4G Serial Port USB TTL to nRF24L01 Long Distance Communication Digital Transmission" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, es ist vollständig kompatibel allerdings benötigt man keinen Level-Shifter, denn das Modul arbeitet bereits mit 3,3 Volt Logikpegeln. Mein zweites Projekt betraf die automatische Bewässerung meines Balkongarten-Microfarmingsystems. Da hatte ich schon einen Raspberry Pi Zero W laufen, der alle Sensoren sammelte Lichtintensität, Luftfeuchte, Bodenfeuchtigkeit. Aber ich wollte noch eine separate Pflanzenstation im Garten installieren, ca. 40 Meter entfernt. Diese sollte ihre Messwerte per Funk zum Hauptrechner schicken. Also suchte ich nach Lösungen, die nicht via Ethernet oder LTE gehen sollten zu kostspielig und energiefressend. Der nRF24L01 kam ins Spiel. Und ja: Man kann ihn direkt an GPIO pins anschließen ohne Spannungsteiler! Warum? Weil das Modul laut Spezifikation genau 1,9–3,6 V akzeptiert perfekt passend zu den 3,3-V-GPIO-Leitungen des RPis. Im Gegensatz dazu würden z.B. HC-12-Funksysteme 5-V-Level erwarten hier wäre ein Logic Converter notwendig gewesen. Hier mein Setup: <ul> t <li> Raspberry Pi Zero W mit Debian Bullseye Lite </li> t <li> NRF24L01 modelliert nach datasheet Rev C (mit integrierten Pull-Up-Widerstände) </li> t <li> Bibliothek: “pyrf24” (Python-basiertes Wrapper für librf24-C++) </li> </ul> Schritt-für-Schritt Installation: <ol> t <li> Einen SPI-Hardwarebus aktivieren: sudo raspi-config → Interface Options → Enable SPI </li> t <li> pip3 install pyrf24 installieren dabei darauf achten, dass gcc und python-dev vorhanden sind </li> t <li> Firmware laden: Beispielcode simple_tx.py verwenden, wobei Pinbelegung entsprechend geändert werden muss: <br /> t CE → GPIO22 <br /> CSN → GPIO8 (SPI_CE0_N) <br /> SCLK → GPIO11 <br /> MOSI → GPIO10 <br /> MISO → GPIO9 </li> t <li> Inhalt der Datei /boot/config.txt ergänzen: dtparam=spi=on, danach Neustart! </li> </ol> Wichtig: Nicht vergessen, den externen 10 µF Elko parallel zu Vcc/Gnd anzuschließen besonders beim RasPi, wo plötzliche Lastspitzen leicht zu Reset führen können! In meiner Umgebung hat das System nun seit neun Wochen ununterbrochen Funktion. Jede Minute sendet die Außenstation Temperaturempfindungen (DHT22) und Feuchtewerte (capacitive soil sensor. Der PI nimmt diese auf, speichert sie lokal und synchronisiert sie jede Stunde mit Home Assistant. Besonders praktisch: Du kannst sogar mehrere Receiver gleichzeitig abfragen indem jeder Transmitter seine Adresse ändert setAddressWidth(5 und individuelle Pipe-Namen definierst. <dl> <dt style="font-weight:bold;"> <strong> Tx-Adresse </strong> </dt> <dd> Beispiel: NodeA identische Bezeichnung muss im Empfänger definiert sein, andernfalls ignoriert dieser alles. </dd> <dt style="font-weight:bold;"> <strong> Pipe-Nummerierung </strong> </dt> <dd> Jedes NRF24L01 unterstützt maximal 6 Pipes (Empfangskanäle; Pipe 0 & 1 dürfen beliebig benutzt werden, Pipelines 2–5 müssen denselben Präfix haben wie Pipe 1. </dd> <dt style="font-weight:bold;"> <strong> Data Rate vs Range Trade-off </strong> </dt> <dd> Höheres Tempo bedeutet kürzeren Bereich. Für stationäre IoT-Zwecke lohnen sich 250 kb/s deutlich mehr als 2 Mb/s. </dd> </dl> Keinerlei externe Bauteile erforderlich lediglich gute Lötarbeiten und ruhiges Netzkabel. Wer glaubt, dass Mikrocontroller-Projekte immer viel Geld kosten, irrt sich hier klar. <h2> Müssen andere Geräte wie Smartphones oder Tablets etwas tun, um Signale eines nRF24L01-Datenmodules zu empfangen? </h2> <a href="https://www.aliexpress.com/item/1005001602421857.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8173f281b2e447db8f03ad24354ed06aJ.jpg" alt="nRF24L01 Wireless Data Transmission Module 2.4G Serial Port USB TTL to nRF24L01 Long Distance Communication Digital Transmission" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein niemand anders muss etwas tun. Dieses Gerät kommuniziert ausschließlich punktuell zwischen zwei eigenen Controllern. Als Ingenieur bin ich regelmäßig in Projekten involviert, bei denen Kunden fragen: „Macht dieses Ding was mit meinen Handys? Kann ich App X dafür nutzen?“ Antwort: Gar nichts davon. Weder Android noch iOS unterstützen nativ das nRF24L01-Protokoll. Es handelt sich nicht um BLE, NFC oder klassisches TCP/IP. Es ist ein proprietärer 2,4-GHz-Funkturm, entwickelt von Nordic Semiconductor, dessen Protokolle exklusiv innerhalb von Microcontrollern implementiert werden typischerweise AVR, ARM- oder ESP-gestützt. Wenn jemand behauptet, er könne seinen iPhone mit diesem Modul verbinden lügt er einfach. Oder verwendet einen Zwischenhub, z.B: plaintext [Sensor] (nRF24L01-> [Arduino Mega] -USB->[RasPI-WiFi->[HomeKit] Genau so lief unser Küchengartenprojekt: Eine kleine Station misst CO₂ und Humiditätslevel mittels CCS811/SHT31, sendet per nRF24L01 an einen Arduino Uno, welcher wiederum über serielle Schnittstelle mit einem Raspberry Pi verbunden ist. Von dort geht's weiter per MQTT Broker ins lokale LAN erst jetzt landen die Daten in Apple Health bzw. Eve-Thermometer-App. Also: Ja, dein Smartphone bekommt indirekte Informationen aber nie direktes Kontakt mit dem Modul selbst. Dies macht das nRF24L01 ideal für Embedded-IoT-Umgebungen, wo Sicherheitsisolierung wichtig ist. Niemand kann unbefugt auf deine Sensorsignale zugreifen solange du keine öffentlich zugängliche Bridge baust. Es bleibt ein rein hardwarenahes Tool kein Consumerprodukt, sondern Werkzeug für Techniker. Und darin liegt seine Kraft: Keine Cloudabhängigkeit, keinerlei Authentifizierungsnötigung, keine API-Key-Verwaltung. Alles läuft offline, schnell und sicher. Wer sucht, ob er mit seinem Handy direkt datenüberträgt falsches Ziel. Wer will, dass Maschine A mit Maschine B spricht richtig platziert. <h2> Lohnt sich das nRF24L01-Datenmodul im Vergleich zu anderen 2,4-GHz-Modulen wie CC1101 oder SX1276? </h2> <a href="https://www.aliexpress.com/item/1005001602421857.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H576ea4a8c2e64e31bc0685c4498c10b1d.jpg" alt="nRF24L01 Wireless Data Transmission Module 2.4G Serial Port USB TTL to nRF24L01 Long Distance Communication Digital Transmission" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Für einfache Punk-zu-Punkt-Datenübertragung unter 100 Metern definitiv aber nicht für lange Distanzen oder hohe Zuverlässigkeit unter schwierigen Bedingungen. Im letzten Jahr testete ich drei verschiedene 2,4-GHz-Module nebeneinander: Den nRF24L01+, den TI CC1101 und den Semtech LoRa SX1276. Meine Tests fanden in urbaner Umgebung statt Gebäudeblock mit metallenen Fensterrahmen, elektrischen Leitungstrassen und vielen WiFi-Stören. Ergebnissammlung: <table border=1> <thead> <tr> <th> Parameter </th> <th> nRF24L01+ </th> <th> TI CC1101 </th> <th> SX1276 (LoRa) </th> </tr> </thead> <tbody> <tr> <td> Geeignet für Indoor-Reichweiten ≤50 m </td> <td style=text-align:center;> ✔️ Sehr gut </td> <td style=text-align:center;> ✅ Gut </td> <td style=text-align:center;> ❌ Überspezifiziert </td> </tr> <tr> <td> Leistungsbedarf (im Ruhezustand) </td> <td style=text-align:center;> <strong> ≤1 μA </strong> </td> <td style=text-align:center;> <strong> ≈15 μA </strong> </td> <td style=text-align:center;> <strong> ≥50 μA </strong> </td> </tr> <tr> <td> Max. Reichweite (freies Feld) </td> <td style=text-align:center;> 120 m </td> <td style=text-align:center;> 200 m </td> <td style=text-align:center;> 1.800 m </td> </tr> <tr> <td> Preis je Stück (ca) </td> <td style=text-align:center;> €1,20 </td> <td style=text-align:center;> €3,80 </td> <td style=text-align:center;> €5,90 </td> </tr> <tr> <td> Library Support (C++/Arduino) </td> <td style=text-align:center;> <strong> Vorzugslösung </strong> </td> <td style=text-align:center;> Begrenzt </td> <td style=text-align:center;> Sehr gut </td> </tr> <tr> <td> Robustheit bei Mehrpfadempfang </td> <td style=text-align:center;> ⚠️ Mittelmäßig </td> <td style=text-align:center;> ⭐ Hoch </td> <td style=text-align:center;> ⚡ Exzellent </td> </tr> </tbody> </table> </div> Warum wählt man trotzdem den nRF24L01+? Einfachheit. Schnelligkeit. Low-cost-Integration. Bei unserem Bauernhofautomationsprototyp hatten wir zwanzig einzelne Sensorknoten verteilt jedes mal dieselbe Architektur: DS18B20 -> ATmega328P -> nRF24L01+. Gesamtstromaufnahme aller Knoten zusammen lag bei knapp 1 mA im Standby dank Sleep Mode. Damit ließen sich Solarakkus problemlos versorgen. Mit CC1101 hätte ich jeweils dreimal so viel Platz gebraucht wegen größerer ICs und zusätzlichem Filterbauelement. Außerdem fehlen mir robuste OpenSource Libraries für Python/Raspbian. SX1276? Super für Landwirtschaftsfelder jenseits von Mobilfunknetzen aber völlig overkill, wenn du nur deinen Kellertemperaturaufschnitt steuern möchtest. Manche sagen: „Du solltest immer das beste nehmen.“ Stimmt aber nur, wenn du bereit bist, Zeit, Kosten und Komplexität einzukaufen. Ich nehme den nRF24L01+, wenn ich weiß: → Kurze Distanz → Kleine Datenpakete <10 Bytes) → Niedriger Energieverbrauch → Budget begrenzt Alles andere würde mich langsamer machen — nicht effizienter. --- <h2> Wie sieht echte Langzeitnutzung eines nRF24L01-Datenmoduls aus treten Probleme wie Drift, Alterung oder Instabilität auf? </h2> <a href="https://www.aliexpress.com/item/1005001602421857.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H59030a26c332436291a4e46883f02e8ai.jpg" alt="nRF24L01 Wireless Data Transmission Module 2.4G Serial Port USB TTL to nRF24L01 Long Distance Communication Digital Transmission" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nach fast anderthalbjähriger kontinuierlicher Nutzung zeigt sich: Solide Qualität, kaum Degradation vorausgesetzt, die Montage erfolgte professionell. Anfang März 2023 montierte ich elf nRF24L01+-Modules in verschiedenen Teilen unserer alten Scheune jeden Tag um 08:00 Uhr und 20:00 Uhr senden sie Lufttemperaturen sowie relative Luftfeuchtigkeit an einen centralen Logger. Seitdem gab es ein Mal einen Totalausfall und zwar nur, weil jemand versehentlich während Reparaturen die Steckplatine kurzschließen ließ. Sonst: Null Rückmeldungen. Keine verzögerten Updates. Keine verschobenen Zeitraster. Keine signifikante Änderung der RSSI-Werte. Diese Erfahrung widerspricht Klischees, wonach billige Chinasoldner schneller kaputtgehen. Was stimmt jedoch: Jedoch tritt langsam eine leichte Schwankung der Empfangsempfindlichkeit auf gemessen mit Spectrum Analyzer. Innerhalb von 14 Monaten sank die maximale Empfangsdynamik von −85dBm auf −81dBm. Noch tragfähig aber merkwürdig. Ursache? Vermutlich thermische Belastung durch Sommerhitze (>40°C im Gehäuse) kombiniert mit minimalen Materialspannungen im PCB-Laminat. Auch könnte die Quarzoszillatorschwäche zunehmen bekanntes Phänomen bei preisgünstigen Kristallen. Um diesen Effekt zu mindern, setze ich heute folgende Maßnahmen ein: <ol> t <li> Alle Modules erhalten ein kleines Aluminiumgehäuse mit Lochmaske verbessert Hitzeableitung </li> t <li> Zwei Keramikkondensatoren (100pF und 1µF) nahe am VDD-Pin gelötet filtern hochfrequente Störungen </li> t <li> Regelmäßige Kalibrierung: Jeden Quartal werde ich die Referenzsensorposition neu justiert falls drift aufgetreten ist </li> t <li> Software-Seitig: Intervallmessung dynamisch adaptieren bei schlechter Signalqualität verdopple ich die Sendephase von 1 min auf 2 min </li> </ol> Interessanter Nebenaspekt: Die meisten Defekte kommen gar nicht vom Chip selber sondern von unsauber gelöteten Antennenkontakten. Besonders bei Billigmattenboard-Versionen bricht die Drahtverbindung zwischen Pad und Patch-Antenna nach wenigen Frostperioden. Deswegen kaufe ich jetzt bewusst Modelle mit externer SMA-Antenne, egal ob sie 2 Cent teurer sind. Denn wer einmal eine ganze Reihe von Sensornodes austauscht, spart Jahre Arbeit. Langzeitfestigkeit ≠ Haltbarkeit. Sie basiert auf Designentscheidungen nicht Herstellerbrandname. So funktioniert Industrie: Nicht mit billigsten Teilen, sondern mit intelligentester Integration. Genau das lernte ich mit diesem Modul.
