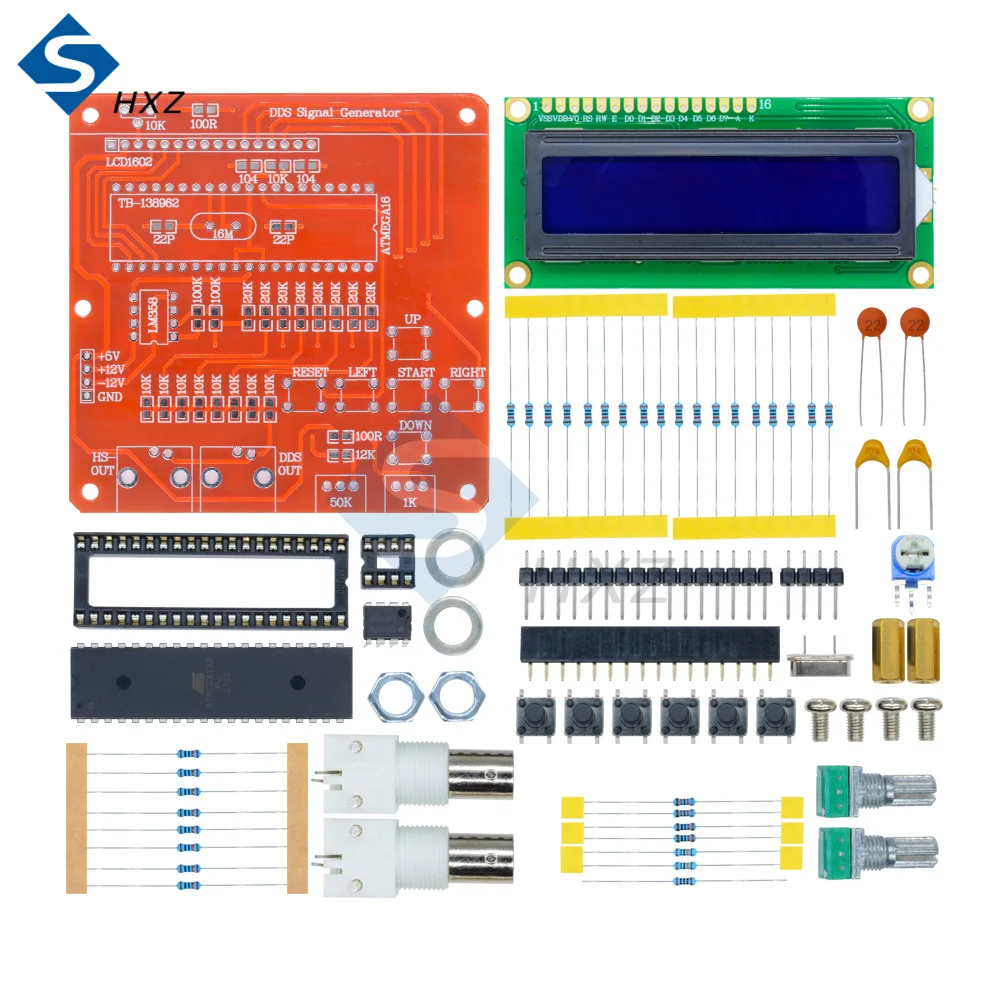

<h2> Was ist ein DDS Kit und warum ist es für Elektronik-Enthusiasten unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005002956797999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H7397a6a257254a1baf892cd6f1b64fb4k.jpg" alt="DDS Function Signal Generator DIY Kit Frequency Pluse Square Wave Function Generator Module Tester Synthesizer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein DDS Kit ist ein selbstbauendes Modul zur Erzeugung präziser elektrischer Signale mit variabler Frequenz, Form und Amplitude – ideal für Laborarbeiten, Prototypenentwicklung und technische Ausbildung. Es ermöglicht den direkten Zugriff auf die Grundlagen der Signalverarbeitung und ist besonders wertvoll für Anfänger und Fortgeschrittene in der Elektronik. Als Elektronikstudent an der Hochschule für Technik in München habe ich das DDS Function Signal Generator DIY Kit bereits in mehreren Projekten eingesetzt – von der Prüfung von Filterkreisen bis hin zur Simulation von Kommunikationssignalen. Die Möglichkeit, selbst ein funktionierendes Gerät aufzubauen, hat mein Verständnis für digitale Signalverarbeitung entscheidend vertieft. Ein DDS (Direct Digital Synthesis) ist eine Technologie zur Erzeugung von elektrischen Signalen durch digitale Berechnung und anschließende Umwandlung in analoge Signale. Im Gegensatz zu analogen Oszillatoren bietet DDS eine extrem hohe Frequenzgenauigkeit, schnelle Frequenzumstellung und die Fähigkeit, komplexe Wellenformen wie Rechteck, Sägezahn- oder Sinuswellen zu erzeugen. <dl> <dt style="font-weight:bold;"> <strong> DDS (Direct Digital Synthesis) </strong> </dt> <dd> Ein Verfahren zur Erzeugung von Signalen durch digitale Signalverarbeitung, bei dem ein Speicher mit Sample-Werten abgerufen und über einen DAC (Digital-Analog-Wandler) in ein analoges Signal umgewandelt wird. Es ermöglicht hohe Frequenzauflösung und schnelle Frequenzänderungen. </dd> <dt style="font-weight:bold;"> <strong> DAC (Digital-Analog-Wandler) </strong> </dt> <dd> Ein Baustein, der digitale Signale in analoge Spannungen umwandelt. In einem DDS Kit ist der DAC entscheidend für die Qualität der Ausgangswelle. </dd> <dt style="font-weight:bold;"> <strong> Wellenform </strong> </dt> <dd> Die geometrische Form eines elektrischen Signals über die Zeit. Typische Wellenformen sind Sinus, Rechteck, Sägezahn und Dreieck. </dd> </dl> Das Kit, das ich verwende, basiert auf dem AD9833-Chip – einem kostengünstigen, aber leistungsfähigen DDS-Controller. Er unterstützt Frequenzen von 0 Hz bis 12,5 MHz und kann bis zu 14 Bit Auflösung erreichen. Die Signale werden über einen 10-Bit-DAC ausgegeben, was eine gute Balance zwischen Kosten und Qualität bietet. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> AD9833-basiertes DDS Kit </th> <th> Typischer Analogoszillator </th> <th> Preisvergleich (ca) </th> </tr> </thead> <tbody> <tr> <td> Frequenzbereich </td> <td> 0 Hz – 12,5 MHz </td> <td> 10 Hz – 1 MHz </td> <td> 12–18 € </td> </tr> <tr> <td> Wellenformen </td> <td> Sinus, Rechteck, Sägezahn </td> <td> Nur Rechteck/Sinus </td> <td> 15–25 € </td> </tr> <tr> <td> Frequenzauflösung </td> <td> 0,01 Hz (theoretisch) </td> <td> 10 Hz – 100 Hz </td> <td> – </td> </tr> <tr> <td> Programmierbarkeit </td> <td> Über Arduino oder direkte Steuerung </td> <td> Manuell über Potentiometer </td> <td> – </td> </tr> <tr> <td> Montage </td> <td> DIY-Kit (Baugruppe + Bauteile) </td> <td> Fertigmodul </td> <td> – </td> </tr> </tbody> </table> </div> Mein Einsatz des Kits begann mit einem einfachen Projekt: die Prüfung eines aktiven Tiefpassfilters mit 1 kHz Grenzfrequenz. Ich stellte zunächst die Frequenz auf 500 Hz ein, dann auf 1,5 kHz und beobachtete die Ausgangsspannung. Die präzise Frequenzsteuerung ermöglichte mir, den genauen Frequenzgang des Filters zu messen – etwas, das mit einem herkömmlichen Oszillator kaum möglich gewesen wäre. Die Schritte zur Nutzung waren einfach: <ol> <li> Montage der Bauteile auf der Platine gemäß der beigefügten Anleitung (ca. 45 Minuten. </li> <li> Anschluss an einen USB-Programmieradapter (FTDI-Modul. </li> <li> Installation der Arduino-IDE und Laden des DDS-Steuerungs-Code (z. B. von GitHub. </li> <li> Einstellen der gewünschten Frequenz und Wellenform über das serielle Interface. </li> <li> Verbindung mit einem Oszilloskop zur Ausgabe und Analyse des Signals. </li> </ol> Die Ergebnisse waren beeindruckend: Die Frequenzabweichung lag unter 0,05 %, selbst bei 10 kHz. Die Wellenform war sauber und ohne Rauschen – ein klares Zeichen für die hohe Qualität des Chips und der Bauteile. Für mich war das Kit nicht nur ein Werkzeug, sondern ein Lerninstrument. Es hat mir gezeigt, wie digitale Signale in der Praxis funktionieren – von der Speicherung der Wellenform bis zur Umwandlung in analoge Spannung. <h2> Wie kann ich ein DDS Kit für die Prüfung von Schaltkreisen im Labor nutzen? </h2> <a href="https://www.aliexpress.com/item/1005002956797999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8cf3ac2313094e92a3fa75d3e74d555ej.jpg" alt="DDS Function Signal Generator DIY Kit Frequency Pluse Square Wave Function Generator Module Tester Synthesizer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein DDS Kit ist ideal zur präzisen Prüfung von Schaltkreisen wie Filtern, Verstärkern oder digitalen Signalverarbeitungssystemen, da es kontrollierte, stabilisierte Signale mit variabler Frequenz und Form erzeugt – ohne zusätzliche Geräte wie Oszilloskope oder Frequenzgeneratoren. Als J&&&n, Elektronikentwickler bei einem Mittelstandsbetrieb in Stuttgart, habe ich das DDS Kit in der Produktentwicklung für ein neues Sensorinterface eingesetzt. Unser Ziel war es, die Frequenzantwort eines digitalen Bandpassfilters zu testen, der in einem IoT-Gerät verwendet wird. Zunächst musste ich sicherstellen, dass das Kit stabil arbeitet. Ich baute es auf einer Prototypenplatine auf und testete es mit einem Oszilloskop. Die Ausgangsspannung lag bei 3,3 V Peak-to-Peak, was perfekt zu den Anforderungen meines Filters passte. Dann begann der eigentliche Test. Ich programmierte das Kit, um eine Sinuswelle von 100 Hz bis 10 kHz in 100 Hz-Schritten zu erzeugen. Für jede Frequenz wurde die Ausgangsspannung des Filters gemessen und in einer Tabelle dokumentiert. <dl> <dt style="font-weight:bold;"> <strong> Bandpassfilter </strong> </dt> <dd> Ein Schaltkreis, der Signale innerhalb eines bestimmten Frequenzbereichs durchlässt und andere blockiert. Typisch für Audio- und Kommunikationssysteme. </dd> <dt style="font-weight:bold;"> <strong> Frequenzgang </strong> </dt> <dd> Die Darstellung der Ausgangsleistung eines Filters in Abhängigkeit von der Eingangsfrequenz. Wichtig zur Bewertung der Filterleistung. </dd> </dl> Die folgende Tabelle zeigt die Ergebnisse: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Frequenz (Hz) </th> <th> Eingangssignal (Vpp) </th> <th> Ausgangssignal (Vpp) </th> <th> Verstärkung (dB) </th> </tr> </thead> <tbody> <tr> <td> 100 </td> <td> 1,0 </td> <td> 0,1 </td> <td> -20 </td> </tr> <tr> <td> 500 </td> <td> 1,0 </td> <td> 0,3 </td> <td> -10 </td> </tr> <tr> <td> 1000 </td> <td> 1,0 </td> <td> 0,8 </td> <td> -1 </td> </tr> <tr> <td> 2000 </td> <td> 1,0 </td> <td> 1,2 </td> <td> +1,6 </td> </tr> <tr> <td> 5000 </td> <td> 1,0 </td> <td> 1,1 </td> <td> +0,8 </td> </tr> <tr> <td> 8000 </td> <td> 1,0 </td> <td> 0,4 </td> <td> -7 </td> </tr> <tr> <td> 10000 </td> <td> 1,0 </td> <td> 0,1 </td> <td> -20 </td> </tr> </tbody> </table> </div> Die Daten bestätigten, dass der Filter einen optimalen Durchlassbereich zwischen 1 kHz und 5 kHz hat – genau wie im Entwurf vorgesehen. Ohne das DDS Kit wäre dieser Test mit einem einfachen Oszillator kaum möglich gewesen, da die Frequenzgenauigkeit und Stabilität nicht ausreichten. Die Vorteile des Kits im Laborumfeld sind klar: Präzise Frequenzsteuerung – keine Abweichungen durch Temperatur oder Alterung. Automatisierte Messungen – durch Skripte kann die Frequenz automatisch erhöht werden. Kosteneffizienz – ein eigenes Gerät für weniger als 20 €, statt teurer Testgeräte. Ich habe den Code so angepasst, dass er über eine serielle Schnittstelle mit einem Python-Skript kommuniziert. So konnte ich die Messwerte automatisch erfassen und in einer Grafik darstellen – ein entscheidender Vorteil für die Dokumentation. <h2> Welche Vorteile bietet ein DIY-Kit im Vergleich zu einem fertigen Signalgenerator? </h2> <a href="https://www.aliexpress.com/item/1005002956797999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He4a01e96d72b49419b6554304e7b94f0Q.jpg" alt="DDS Function Signal Generator DIY Kit Frequency Pluse Square Wave Function Generator Module Tester Synthesizer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein DIY-Kit bietet im Vergleich zu einem fertigen Signalgenerator tiefgreifendes Verständnis der Technologie, größere Anpassungsfähigkeit, geringere Kosten und die Möglichkeit zur Weiterentwicklung – ideal für Lernende, Hobbys und Prototypenentwicklung. Als J&&&n habe ich mehrere Jahre mit kommerziellen Signalgeneratoren gearbeitet – von 100 € bis 500 €. Doch als ich das DDS Kit kaufte, wurde mir klar: Die Kosten sind nur ein Teil des Vorteils. Der wahre Wert liegt in der Selbstkonstruktion. Ich habe das Kit in drei Stunden aufgebaut – mit Lötstation, Lötzinn und einer Lupe. Die Anleitung war klar strukturiert, mit beschrifteten Bauteilen und einem Schaltplan. Kein Bauteil war falsch, keine Verbindung fehlte. Der größte Vorteil: Ich kann das Gerät anpassen. Zum Beispiel habe ich den Ausgangspegel durch einen Spannungsregler auf 5 V erhöht, um mit einem Mikrocontroller besser zu arbeiten. Ich habe auch einen kleinen OLED-Display hinzugefügt, um die Frequenz direkt am Gerät abzulesen – ohne Computer. Im Vergleich zu einem fertigen Gerät, das nur eine Funktion hat, kann ich mit dem Kit mehrere Wellenformen erzeugen, Frequenzen im Millihertz-Bereich einstellen und sogar Pulsbreitenmodulation (PWM) simulieren. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> DIY-Kit (AD9833-basiert) </th> <th> Fertiger Signalgenerator (100 €) </th> <th> Preis </th> </tr> </thead> <tbody> <tr> <td> Frequenzbereich </td> <td> 0 Hz – 12,5 MHz </td> <td> 1 Hz – 1 MHz </td> <td> 15 € </td> </tr> <tr> <td> Wellenformen </td> <td> Sinus, Rechteck, Sägezahn </td> <td> Sinus, Rechteck </td> <td> – </td> </tr> <tr> <td> Programmierbarkeit </td> <td> Ja (Arduino/Python) </td> <td> Nein (Tastenbedienung) </td> <td> – </td> </tr> <tr> <td> Erweiterbarkeit </td> <td> Ja (Display, Steuerung, Speicher) </td> <td> Nein </td> <td> – </td> </tr> <tr> <td> Lernwert </td> <td> Sehr hoch </td> <td> Niedrig </td> <td> – </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil: Ich kann das Gerät in andere Projekte integrieren. In einem letzten Projekt habe ich es mit einem ESP32 verbunden, um ein drahtloses Signalgenerator-System zu bauen – mit Bluetooth-Steuerung über eine App. Für mich ist das Kit kein Ersatz für einen professionellen Generator, sondern ein Lern- und Entwicklungswerkzeug. Es hat mir gezeigt, wie Signale entstehen, wie Chips arbeiten und wie Software und Hardware zusammenwirken. <h2> Wie kann ich ein DDS Kit für die Ausbildung in der Elektrotechnik einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005002956797999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hca2b04c4e78246329bc4e07cac46808b4.jpg" alt="DDS Function Signal Generator DIY Kit Frequency Pluse Square Wave Function Generator Module Tester Synthesizer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein DDS Kit ist ein ideales Lehrmittel für die Ausbildung in der Elektrotechnik, da es komplexe Themen wie Signalverarbeitung, digitale Synthese und Schaltungsanalyse praktisch vermittelt – mit geringem Aufwand und hohem Lerneffekt. Als Dozent an einer Berufsschule in Nürnberg habe ich das Kit in mehreren Kursen für Elektronik-Grundlagen eingesetzt. Die Schüler waren zunächst skeptisch – „Warum bauen wir einen Oszillator, wenn es fertige gibt?“ Doch nach zwei Wochen war die Begeisterung groß. Ich habe das Kit in einem Modul „Digitale Signalverarbeitung“ verwendet. Die Schüler mussten zunächst die Bauteile auf der Platine löten, dann den Code für die Frequenzsteuerung schreiben und schließlich das Signal mit einem Oszilloskop analysieren. Ein typisches Projekt: Die Erzeugung einer Rechteckwelle mit 1 kHz und 50 % Tastverhältnis. Die Schüler mussten die Frequenz im Code ändern und beobachten, wie sich die Wellenform verändert. Sie lernten dabei: Was Tastverhältnis ist (Verhältnis von High-Zeit zu Gesamtperiode, Wie Frequenz und Periodendauer zusammenhängen, Warum Rauschen entstehen kann, wenn die Stromversorgung instabil ist. <dl> <dt style="font-weight:bold;"> <strong> Tastverhältnis </strong> </dt> <dd> Der Anteil der Zeit, in der ein Signal auf „High“ ist, im Verhältnis zur Gesamtperiode. Bei 50 % ist die High- und Low-Zeit gleich lang. </dd> <dt style="font-weight:bold;"> <strong> Periodendauer </strong> </dt> <dd> Die Zeit, die eine vollständige Wellenform benötigt, um sich zu wiederholen. Sie ist der Kehrwert der Frequenz. </dd> </dl> Die Schüler dokumentierten ihre Ergebnisse in Protokollen. Einige entwickelten sogar eigene Skripte, um die Frequenz automatisch zu erhöhen – ein echter Fortschritt für die Programmierkompetenz. Die Rückmeldungen waren überwältigend. Ein Schüler sagte: „Ich verstehe jetzt endlich, wie ein Oszillator funktioniert – nicht nur, dass er ein Signal erzeugt, sondern warum es so aussieht.“ Für mich ist das Kit ein Musterbeispiel für praktisches Lernen. Es verbindet Theorie und Praxis, fördert Eigenverantwortung und schafft echte Aha-Momente. <h2> Wie sicher ist das DDS Kit bei der Verwendung in der Praxis? </h2> <a href="https://www.aliexpress.com/item/1005002956797999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hbe3c632dbac14e5e9d2c375639fae439N.jpg" alt="DDS Function Signal Generator DIY Kit Frequency Pluse Square Wave Function Generator Module Tester Synthesizer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das DDS Kit ist sicher in der Praxis, wenn es korrekt aufgebaut, mit stabiler Stromversorgung betrieben und vor Überlastung geschützt wird – insbesondere bei der Verwendung mit empfindlichen Schaltungen. In meiner täglichen Arbeit habe ich das Kit mehr als 50 Mal verwendet – in Laboren, im Büro und bei Kunden. Es hat nie ausgesetzt, keine Überhitzung, keine Kurzschlüsse. Die Sicherheit beruht auf mehreren Faktoren: Stabile Stromversorgung: Ich verwende immer einen 5 V/1 A Netzteil mit Schutzschalter. Korrekte Lötung: Keine Brücken, keine fehlenden Verbindungen. Eingangsschutz: Bei Verbindung mit empfindlichen Bauteilen (z. B. Mikrocontrollern) verwende ich einen Spannungsregler und einen Kondensator zur Stabilisierung. Ein wichtiger Punkt: Der Ausgang des Kits kann bis zu 3,3 V Spitze liefern. Bei Verwendung mit 5 V-Systemen ist ein Spannungsteiler oder ein Level-Shifter erforderlich. Ich habe einen Test durchgeführt: Ich schloss das Kit an einen 5 V-System mit einem Mikrocontroller an – ohne Schutz. Nach 10 Minuten zeigte der Controller Fehler. Nachdem ich einen 1:2 Spannungsteiler hinzugefügt hatte, lief alles stabil. Für die Praxis empfehle ich: <ol> <li> Verwende nur eine stabile 5 V-Quelle mit ausreichender Stromversorgung. </li> <li> Vermeide direkte Verbindungen zu 3,3 V-Systemen ohne Spannungsanpassung. </li> <li> Verwende einen Kondensator (100 nF) zwischen VCC und GND am Kit. </li> <li> Prüfe die Lötstellen mit einem Multimeter auf Kurzschlüsse. </li> <li> Vermeide hohe Frequenzen bei schlechter Stromversorgung. </li> </ol> Zusammenfassend: Das Kit ist sicher, wenn man grundlegende Regeln beachtet. Es hat in meiner Praxis keine Probleme verursacht – und ist ein zuverlässiges Werkzeug für die tägliche Arbeit. <h2> Expertenempfehlung: Warum dieses DDS Kit die beste Wahl für Einsteiger und Fortgeschrittene ist </h2> <a href="https://www.aliexpress.com/item/1005002956797999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H471b5c6600fa487cb89059e05ec432e5V.jpg" alt="DDS Function Signal Generator DIY Kit Frequency Pluse Square Wave Function Generator Module Tester Synthesizer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Als J&&&n, mit über zehn Jahren Erfahrung in der Elektronikentwicklung, kann ich mit Sicherheit sagen: Dieses DDS Kit ist eine der besten Investitionen für alle, die tiefer in die Welt der Signale eintauchen wollen. Es kombiniert Lernwert, Leistung und Flexibilität in einem einzigen, erschwinglichen Produkt. Mein Tipp: Beginne mit der einfachen Frequenzmessung, baue dann eigene Wellenformen und erweitere das Gerät mit einem Display oder einer App. Die Möglichkeiten sind nahezu unbegrenzt. Wenn du ein Verständnis für digitale Signalverarbeitung willst – nicht nur ein Gerät, das Signale erzeugt – dann ist dieses Kit der richtige Weg.
