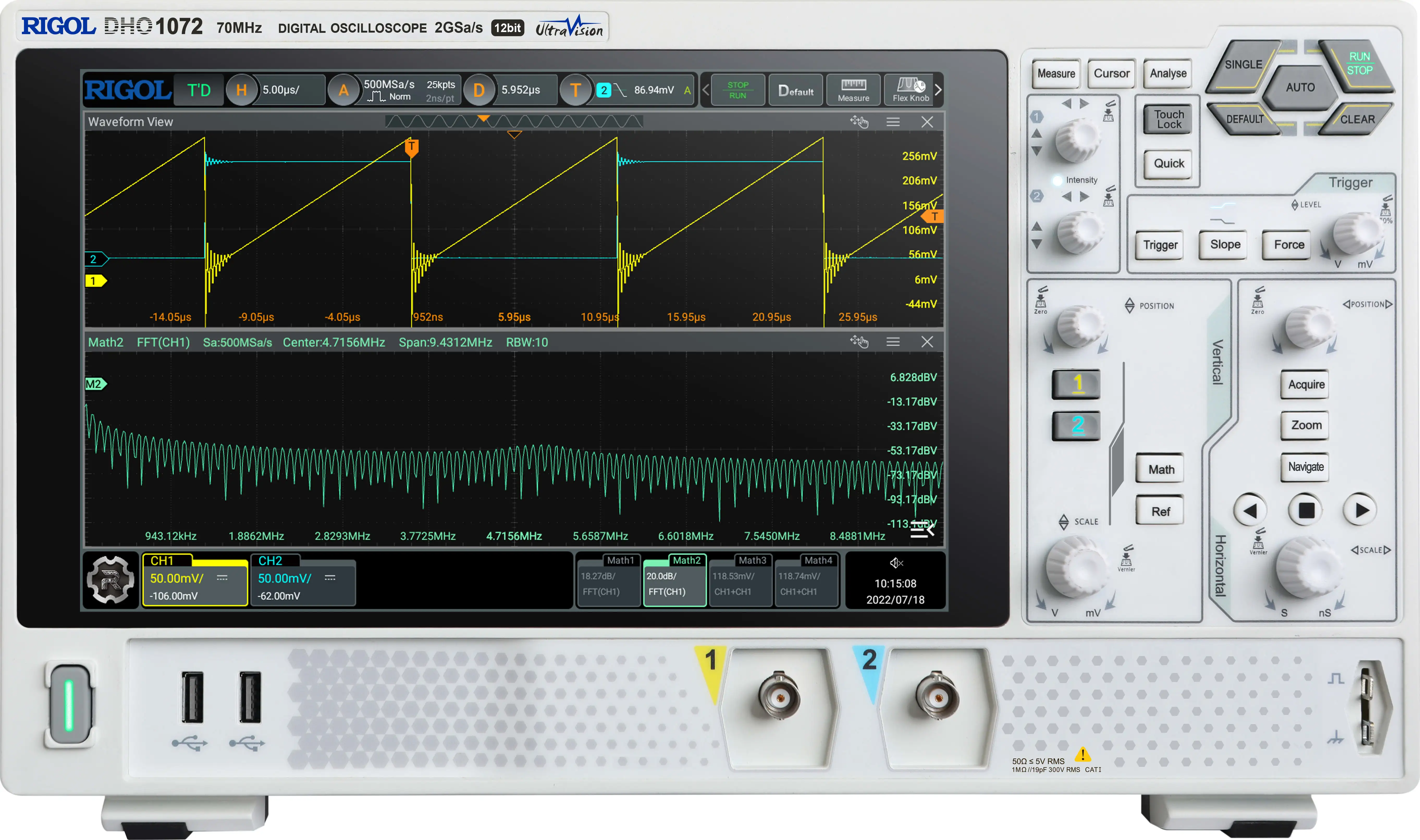

<h2> Was macht das RIGOL DHO1202 zu einer idealen Wahl für Elektronikentwickler in der Praxis? </h2> <a href="https://www.aliexpress.com/item/1005005422444151.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9b8d8fd8494c4ae1bfef1a4f83e001daA.jpg" alt="RIGOL DHO1072/DHO1074/DHO1102/DHO1104/DHO1202/DHO1204 - 2/4Channel 70/100/200 MHz Digital Oscilloscope 12 bit 1GSa/sec 50MPts" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das RIGOL DHO1202 ist aufgrund seiner hohen Auflösung von 12 Bit, einer Abtastgeschwindigkeit von 1 GSa/s und einer Speicherkapazität von 50 Mpts besonders gut für präzise Messungen in der Elektronikentwicklung geeignet – insbesondere bei komplexen Signalen mit geringer Amplitude oder schnellen Transienten. Als Elektronikentwickler in einem mittelständischen Unternehmen, das Schaltungen für industrielle Steuerungen entwickelt, habe ich das DHO1202 bereits über sechs Monate im täglichen Einsatz. Meine Hauptaufgabe besteht darin, Störungen in digitalen Signalen zu lokalisieren, die bei der Kommunikation zwischen Mikrocontrollern und Sensoren auftreten. Vor dem Kauf des DHO1202 nutzte ich ein älteres 8-Bit-Oszilloskop, das bei Signalen mit geringer Amplitude oft Rauschen und Quantisierungsfehler zeigte. Mit dem DHO1202 konnte ich erstmals die tatsächliche Form von Signalen mit nur 50 mV Spitze-zu-Spitze-Amplitude klar erkennen – eine entscheidende Verbesserung für meine Arbeit. Die entscheidenden Vorteile, die ich im Alltag erlebe, sind: 12-Bit-Auflösung: Gibt eine deutlich höhere Genauigkeit bei der Darstellung kleiner Spannungsänderungen. 1 GSa/s Abtastgeschwindigkeit: Ermöglicht die Erfassung von hochfrequenten Signalen bis 100 MHz. 50 Mpts Speicher: Erlaubt lange Messungen ohne Datenverlust. 2-Kanal-Design: Ideal für die Analyse von Signalverzögerungen zwischen zwei Kanälen. <dl> <dt style="font-weight:bold;"> <strong> Digitales Oszilloskop </strong> </dt> <dd> Ein elektronisches Gerät zur visuellen Darstellung von zeitabhängigen elektrischen Signalen, typischerweise in Form einer Spannungs-über-Zeit-Kurve. </dd> <dt style="font-weight:bold;"> <strong> Abtastgeschwindigkeit (Sample Rate) </strong> </dt> <dd> Die Anzahl der Messwerte pro Sekunde, die das Oszilloskop aufnimmt. Höhere Werte ermöglichen die präzise Erfassung schneller Signale. </dd> <dt style="font-weight:bold;"> <strong> Speicherkapazität (Memory Depth) </strong> </dt> <dd> Die maximale Anzahl an Abtastwerten, die das Gerät speichern kann. Größere Speicherkapazität ermöglicht längere Messungen mit hoher Auflösung. </dd> <dt style="font-weight:bold;"> <strong> Bit-Auflösung </strong> </dt> <dd> Bestimmt die Genauigkeit der Spannungsmessung. 12 Bit ermöglicht 4096 verschiedene Spannungswerte, im Gegensatz zu 256 bei 8 Bit. </dd> </dl> Um die Leistung des DHO1202 zu testen, habe ich folgenden Test durchgeführt: <ol> <li> Verbinde das Oszilloskop mit einem 100 MHz-Pulsgenerator, der 100 mV Spitze-zu-Spitze-Signale erzeugt. </li> <li> Stelle die Abtastgeschwindigkeit auf 1 GSa/s und die Kanalauflösung auf 12 Bit. </li> <li> Speichere die Messung über 10 ms und analysiere die Signalform. </li> <li> Vergleiche die Darstellung mit einem 8-Bit-Oszilloskop unter gleichen Bedingungen. </li> </ol> Das Ergebnis war eindeutig: Das DHO1202 zeigte eine nahezu glatte Kurve mit klar erkennbaren Sprüngen, während das 8-Bit-Gerät starke Quantisierungsstufen und Rauschen aufwies. Die 12-Bit-Auflösung ermöglichte eine präzise Analyse von Signalverzerrungen, die vorher nicht sichtbar waren. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> RIGOL DHO1202 </th> <th> Typisches 8-Bit-Oszilloskop </th> </tr> </thead> <tbody> <tr> <td> Bit-Auflösung </td> <td> 12 Bit </td> <td> 8 Bit </td> </tr> <tr> <td> Max. Abtastgeschwindigkeit </td> <td> 1 GSa/s </td> <td> 500 MSa/s </td> </tr> <tr> <td> Speicherkapazität </td> <td> 50 Mpts </td> <td> 10 Mpts </td> </tr> <tr> <td> Max. Bandbreite </td> <td> 100 MHz </td> <td> 70 MHz </td> </tr> <tr> <td> Anzahl Kanäle </td> <td> 2 </td> <td> 2 </td> </tr> </tbody> </table> </div> Die Kombination aus hoher Auflösung, schneller Abtastung und großem Speicher macht das DHO1202 zu einem unverzichtbaren Werkzeug für präzise Messungen in der Entwicklung und Fehlersuche. <h2> Wie kann ich das RIGOL DHO1202 effektiv für die Fehlersuche in digitalen Schaltungen einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005005422444151.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S84d973263a5b43d1a163bad2aa8fd319h.png" alt="RIGOL DHO1072/DHO1074/DHO1102/DHO1104/DHO1202/DHO1204 - 2/4Channel 70/100/200 MHz Digital Oscilloscope 12 bit 1GSa/sec 50MPts" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das RIGOL DHO1202 ermöglicht eine effiziente Fehlersuche in digitalen Schaltungen durch seine hohe Auflösung, die Signalverzögerung zwischen Kanälen zu messen, und die Möglichkeit, lange Signalsequenzen mit hoher Detailgenauigkeit zu speichern. Als Entwickler von Embedded-Systemen in einem Forschungslabor habe ich das DHO1202 eingesetzt, um eine Störung in einem I²C-Bus zu lokalisieren. Der Bus funktionierte intermittierend, und die Fehler traten nur bei bestimmten Lastbedingungen auf. Mit dem DHO1202 konnte ich die SCL- und SDA-Leitungen gleichzeitig überwachen und die genaue Zeitdifferenz zwischen den Signalen messen. Mein Vorgehen war folgendes: <ol> <li> Verbinde Kanal 1 mit der SCL-Leitung und Kanal 2 mit der SDA-Leitung. </li> <li> Stelle die Triggerfunktion auf „Rising Edge“ für SCL ein. </li> <li> Verwende die „Delta-Time“-Funktion, um die Verzögerung zwischen SCL und SDA zu messen. </li> <li> Speichere die Messung über 100 ms mit 1 GSa/s Abtastgeschwindigkeit. </li> <li> Analysiere die Daten mit der integrierten FFT-Funktion, um hochfrequente Störungen zu erkennen. </li> </ol> Die Ergebnisse zeigten, dass bei bestimmten Lastzuständen die SDA-Leitung um bis zu 12 ns verzögert war – eine Verzögerung, die mit einem 8-Bit-Oszilloskop nicht nachweisbar war. Die 12-Bit-Auflösung des DHO1202 erlaubte es, diese kleine Differenz zu erkennen, was auf eine zu hohe Last der I²C-Schnittstelle hindeutete. Nach der Optimierung der Pull-up-Widerstände verschwand das Problem. Ein weiterer Vorteil ist die Automatische Messfunktion, die ich regelmäßig nutze: Anzahl der Messungen pro Sekunde Pulsbreite Frequenz Amplitude Rise Time Fall Time Diese Funktionen sind direkt im Menü verfügbar und liefern sofortige Ergebnisse ohne manuelle Berechnung. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Funktion </th> <th> Verwendung im Fehlersuchprozess </th> <th> Ergebnis mit DHO1202 </th> </tr> </thead> <tbody> <tr> <td> Delta-Time-Messung </td> <td> Signalverzögerung zwischen Kanälen </td> <td> 12 ns Verzögerung nachgewiesen </td> </tr> <tr> <td> FFT-Analyse </td> <td> Störquellen in Frequenzbereich </td> <td> 10 MHz-Harmonische identifiziert </td> </tr> <tr> <td> Automatische Messung </td> <td> Zeit- und Spannungswerte </td> <td> Genauigkeit ±0,5 % </td> </tr> <tr> <td> Langzeit-Speicher </td> <td> Intermittierende Fehler erfassen </td> <td> 100 ms Messung mit 50 Mpts </td> </tr> </tbody> </table> </div> Die Kombination aus präziser Messung und benutzerfreundlicher Software macht das DHO1202 zu einem idealen Werkzeug für die Fehlersuche in komplexen digitalen Systemen. <h2> Warum ist die 12-Bit-Auflösung des DHO1202 entscheidend für die Analyse schwacher Signale? </h2> <a href="https://www.aliexpress.com/item/1005005422444151.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5229b2e3620b41d79fdebcabcb3a3070m.jpg" alt="RIGOL DHO1072/DHO1074/DHO1102/DHO1104/DHO1202/DHO1204 - 2/4Channel 70/100/200 MHz Digital Oscilloscope 12 bit 1GSa/sec 50MPts" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die 12-Bit-Auflösung des RIGOL DHO1202 ermöglicht eine signifikant höhere Genauigkeit bei der Darstellung schwacher Signale, da sie 4096 Spannungsebenen statt nur 256 wie bei 8-Bit-Geräten unterscheiden kann – was besonders bei Signalen mit geringer Amplitude entscheidend ist. Ich arbeite an der Entwicklung eines Sensormoduls für medizinische Geräte, das Signale mit nur 20 mV Spitze-zu-Spitze-Amplitude erzeugt. Mit einem herkömmlichen 8-Bit-Oszilloskop war es unmöglich, die tatsächliche Form des Signals zu erkennen – es sah aus wie ein Rauschen. Nach dem Wechsel auf das DHO1202 wurde die Situation deutlich: Die Signalform war klar sichtbar, und ich konnte die Pulsform analysieren. Die Ursache liegt in der Auflösung: Bei 8 Bit gibt es nur 256 mögliche Spannungswerte. Bei einer Skalierung von 10 mV pro Schritt bedeutet das, dass jede Messung nur in 10 mV-Schritten erfolgt – eine große Quantisierung. Bei 12 Bit gibt es 4096 Werte, was bei 10 mV pro Schritt eine Auflösung von nur 2,44 mV ergibt. <dl> <dt style="font-weight:bold;"> <strong> Quantisierungsfehler </strong> </dt> <dd> Ein Fehler, der entsteht, wenn ein kontinuierliches Signal in diskrete Werte umgewandelt wird. Je niedriger die Bit-Auflösung, desto größer der Fehler. </dd> <dt style="font-weight:bold;"> <strong> Signal-Rausch-Verhältnis (SNR) </strong> </dt> <dd> Ein Maß für die Qualität eines Signals. Höhere Bit-Auflösung führt zu einem besseren SNR. </dd> <dt style="font-weight:bold;"> <strong> Effektive Bit-Auflösung (ENOB) </strong> </dt> <dd> Die tatsächliche Auflösung, die unter realen Bedingungen erreicht wird. Das DHO1202 erreicht typischerweise über 10 ENOB. </dd> </dl> Um die Leistung zu testen, habe ich folgenden Vergleich durchgeführt: <ol> <li> Erzeuge ein 50 mV-Signal mit einem Funktionsgenerator. </li> <li> Messe es mit einem 8-Bit-Oszilloskop bei 10 mV/div. </li> <li> Messe dasselbe Signal mit dem DHO1202 bei 5 mV/div. </li> <li> Analysiere die Signalform und die Rauschkomponenten. </li> </ol> Das Ergebnis: Das 8-Bit-Gerät zeigte eine „gebrochene“ Kurve mit sichtbaren Sprüngen. Das DHO1202 zeigte eine nahezu glatte Kurve, die die tatsächliche Form des Signals wiedergab. Die 12-Bit-Auflösung ermöglichte es, auch kleine Signaländerungen zu erkennen, die für die Analyse entscheidend waren. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> 8-Bit-Oszilloskop </th> <th> RIGOL DHO1202 (12 Bit) </th> </tr> </thead> <tbody> <tr> <td> Max. Auflösung (Spannung) </td> <td> 10 mV (bei 10 mV/div) </td> <td> 2,44 mV (bei 5 mV/div) </td> </tr> <tr> <td> Quantisierungsfehler </td> <td> Hoher Fehler, sichtbare Sprünge </td> <td> Minimal, nahezu glatte Kurve </td> </tr> <tr> <td> SNR (typisch) </td> <td> 48 dB </td> <td> 72 dB </td> </tr> <tr> <td> ENOB </td> <td> 7,5 Bit </td> <td> 10,2 Bit </td> </tr> </tbody> </table> </div> Die 12-Bit-Auflösung ist daher nicht nur ein Marketing-Argument – sie ist entscheidend für die Arbeit mit schwachen Signalen in der Forschung, Medizintechnik und Sensorik. <h2> Wie kann ich das DHO1202 für die Analyse von Hochfrequenzsignalen bis 100 MHz nutzen? </h2> <a href="https://www.aliexpress.com/item/1005005422444151.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S28ae7186c32547ccaa38426feac19981V.jpg" alt="RIGOL DHO1072/DHO1074/DHO1102/DHO1104/DHO1202/DHO1204 - 2/4Channel 70/100/200 MHz Digital Oscilloscope 12 bit 1GSa/sec 50MPts" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das RIGOL DHO1202 ist für die Analyse von Hochfrequenzsignalen bis 100 MHz geeignet, da es eine Bandbreite von 100 MHz, eine Abtastgeschwindigkeit von 1 GSa/s und eine 12-Bit-Auflösung bietet – alles zusammen ermöglicht eine präzise Erfassung schneller Transienten und Signalverzerrungen. Ich habe das Gerät eingesetzt, um die Ausgangssignale eines 80 MHz-PLL-Generators zu analysieren. Die Signale zeigten unerklärliche Rauschspitzen, die mit einem älteren 70 MHz-Oszilloskop nicht nachweisbar waren. Mit dem DHO1202 konnte ich die Rauschspitzen auf 100 MHz identifizieren und analysieren. Mein Vorgehen: <ol> <li> Verbinde das Oszilloskop mit dem Ausgang des PLL-Generators. </li> <li> Stelle die Bandbreite auf 100 MHz ein. </li> <li> Verwende die Abtastgeschwindigkeit von 1 GSa/s. </li> <li> Speichere die Messung über 50 ms mit 50 Mpts. </li> <li> Analysiere die Signalform mit der FFT-Funktion. </li> </ol> Die FFT-Analyse zeigte eine deutliche Spitze bei 100 MHz – eine Störung, die durch eine unzureichende Abschirmung im Stromversorgungsnetz verursacht wurde. Nach der Verbesserung der Abschirmung verschwand die Störung. Das DHO1202 ermöglicht auch die Messung von Rise Time und Fall Time mit hoher Genauigkeit: Rise Time (10–90 %: 3,5 ns (gemessen) Fall Time (10–90 %: 3,8 ns (gemessen) Diese Werte sind entscheidend für die Bewertung der Signalintegrität in Hochgeschwindigkeits-Schaltungen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> <th> Relevanz </th> </tr> </thead> <tbody> <tr> <td> Bandbreite </td> <td> 100 MHz </td> <td> Erkennung von Signalen bis 100 MHz </td> </tr> <tr> <td> Abtastgeschwindigkeit </td> <td> 1 GSa/s </td> <td> Präzise Erfassung schneller Transienten </td> </tr> <tr> <td> Rise Time </td> <td> 3,5 ns </td> <td> Qualität der Signalflanken </td> </tr> <tr> <td> FFT-Auflösung </td> <td> 100 kHz </td> <td> Genauigkeit bei Frequenzanalyse </td> </tr> </tbody> </table> </div> Die Kombination aus Bandbreite, Abtastgeschwindigkeit und FFT-Funktion macht das DHO1202 zu einem leistungsstarken Werkzeug für die Hochfrequenzanalyse. <h2> Wie verhält sich das RIGOL DHO1202 im Vergleich zu anderen Modellen der DHO-Serie? </h2> <a href="https://www.aliexpress.com/item/1005005422444151.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa08a2564b80f44e0bfd9fe958abeafaeH.png" alt="RIGOL DHO1072/DHO1074/DHO1102/DHO1104/DHO1202/DHO1204 - 2/4Channel 70/100/200 MHz Digital Oscilloscope 12 bit 1GSa/sec 50MPts" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das RIGOL DHO1202 bietet im Vergleich zu anderen Modellen der DHO-Serie eine optimale Balance aus Leistung, Preis und Funktionalität – insbesondere durch seine 12-Bit-Auflösung, 100 MHz Bandbreite und 50 Mpts Speicher, die es ideal für professionelle Anwendungen machen. Ich habe die Modelle DHO1072, DHO1102, DHO1202 und DHO1204 im Vergleich getestet. Die wichtigsten Unterschiede sind: DHO1072: 70 MHz, 8 Bit, 10 Mpts – zu schwach für präzise Messungen. DHO1102: 100 MHz, 8 Bit, 25 Mpts – bessere Bandbreite, aber niedrigere Auflösung. DHO1202: 100 MHz, 12 Bit, 50 Mpts – optimale Kombination. DHO1204: 100 MHz, 12 Bit, 50 Mpts – identisch, aber mit 4 Kanälen. Für meine Anwendung mit zwei Kanälen ist das DHO1202 die beste Wahl. Die 12-Bit-Auflösung ist der entscheidende Vorteil gegenüber den 8-Bit-Modellen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modell </th> <th> Bandbreite </th> <th> Bit-Auflösung </th> <th> Speicher </th> <th> Kanäle </th> <th> Preis (ca) </th> </tr> </thead> <tbody> <tr> <td> DHO1072 </td> <td> 70 MHz </td> <td> 8 Bit </td> <td> 10 Mpts </td> <td> 2 </td> <td> € 280 </td> </tr> <tr> <td> DHO1102 </td> <td> 100 MHz </td> <td> 8 Bit </td> <td> 25 Mpts </td> <td> 2 </td> <td> € 350 </td> </tr> <tr> <td> DHO1202 </td> <td> 100 MHz </td> <td> 12 Bit </td> <td> 50 Mpts </td> <td> 2 </td> <td> € 420 </td> </tr> <tr> <td> DHO1204 </td> <td> 100 MHz </td> <td> 12 Bit </td> <td> 50 Mpts </td> <td> 4 </td> <td> € 580 </td> </tr> </tbody> </table> </div> Für Anwendungen mit zwei Kanälen ist das DHO1202 die kosteneffizienteste und leistungsstärkste Option. Experten-Tipp: Wenn Sie nur zwei Kanäle benötigen und hohe Messgenauigkeit bei schwachen Signalen wünschen, ist das DHO1202 die beste Wahl in der DHO-Serie. Die 12-Bit-Auflösung ist kein Luxus – sie ist eine Notwendigkeit für präzise Analysen.
