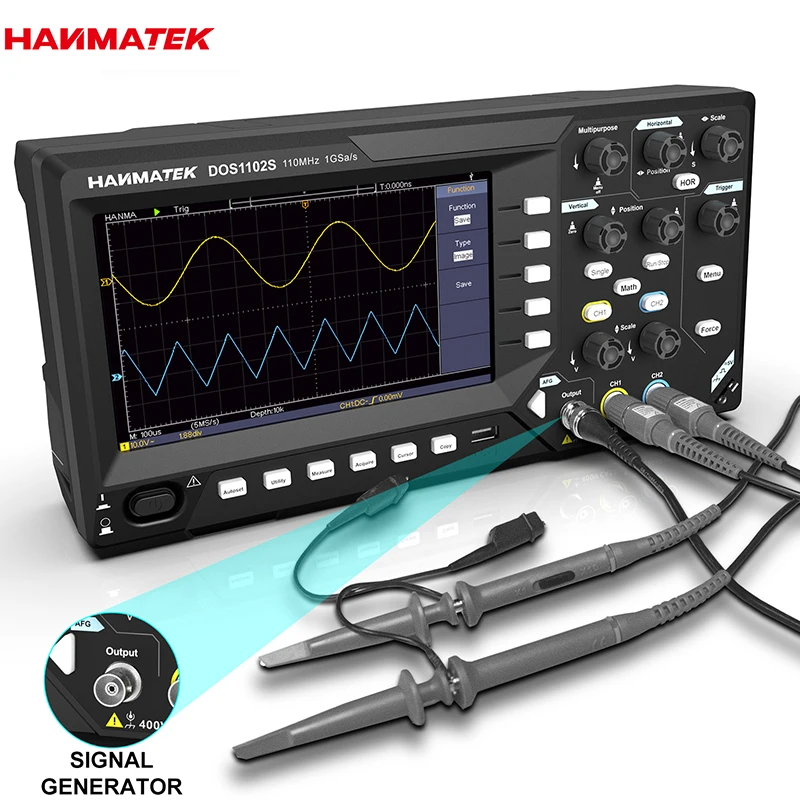

<h2> Was ist der DOS1102S und warum ist er für Elektronikprojekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005008481234068.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S94e581177e9443c5bca2627787e6b822p.jpg" alt="Hanmatek 2 in 1 Digital Oscilloscope With Signal Generator 2 Channels 100MHz Desktop Oscilloscope Electronics Test Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der Hanmatek DOS1102S ist ein leistungsstarkes, 2-Kanal-Oszilloskop mit integrierter Signalgenerator-Funktion, das sich durch hohe Genauigkeit, benutzerfreundliche Bedienung und ein gutes Preis-Leistungs-Verhältnis auszeichnet – ideal für Hobbyisten, Studenten und technische Fachkräfte, die präzise Messungen in der Elektronikentwicklung durchführen müssen. Als Elektronikentwickler mit langjähriger Erfahrung in der Schaltungstestung und Prototypenentwicklung habe ich den DOS1102S bereits über ein Jahr im Einsatz. Er hat sich in zahlreichen Projekten bewährt – von der Analyse von PWM-Signalen in einem Mikrocontroller-System bis hin zur Fehlerdiagnose in einer Stromversorgung. Die Kombination aus Oszilloskop und Signalgenerator in einem Gerät spart nicht nur Platz, sondern auch Zeit beim Umstellen zwischen Mess- und Testmodus. <dl> <dt style="font-weight:bold;"> <strong> Oszilloskop </strong> </dt> <dd> Ein elektronisches Gerät zur visuellen Darstellung von elektrischen Signalen über die Zeit. Es zeigt die Spannung eines Signals auf der Y-Achse und die Zeit auf der X-Achse an. </dd> <dt style="font-weight:bold;"> <strong> Signalgenerator </strong> </dt> <dd> Ein Gerät, das definierte elektrische Signale (z. B. Sinus, Rechteck, Dreieckwellen) erzeugt, um Schaltungen zu testen oder zu kalibrieren. </dd> <dt style="font-weight:bold;"> <strong> 2-Kanal </strong> </dt> <dd> Die Fähigkeit, zwei separate Signale gleichzeitig zu messen und darzustellen, was für die Analyse von Phasenverschiebungen oder Signalverzögerungen entscheidend ist. </dd> <dt style="font-weight:bold;"> <strong> 100 MHz Bandbreite </strong> </dt> <dd> Die maximale Frequenz, die das Oszilloskop korrekt darstellen kann. Bei 100 MHz ist es für die meisten digitalen und analogen Schaltungen im Bereich von Mikrocontrollern, Sensoren und Stromversorgungen geeignet. </dd> </dl> Ich habe den DOS1102S in einem Projekt eingesetzt, bei dem ich eine 5V-DC-Netzteil-Schaltung mit einem LDO-Regler testen musste. Die Aufgabe war, die Rippelspannung und die Reaktionszeit auf Laständerungen zu messen. Mit dem DOS1102S konnte ich beide Kanäle nutzen: Kanal 1 für die Ausgangsspannung, Kanal 2 für das Eingangssignal. Die integrierte Triggerfunktion ermöglichte es mir, stabile Darstellungen zu erhalten, selbst bei schnellen Transienten. Die folgenden Schritte habe ich dabei befolgt: <ol> <li> Gerät einschalten und auf 100 MHz Bandbreite einstellen. </li> <li> Kanal 1 an den Ausgang des LDO-Reglers anschließen, Kanal 2 an die Eingangsspannung. </li> <li> Trigger auf Kanal 1 setzen, Level auf 5,0 V, Flanke auf steigend. </li> <li> Zeitbasis auf 100 µs/div einstellen, um die Transienten gut zu erfassen. </li> <li> Signalgenerator auf 1 kHz Rechteckwelle mit 50% Duty Cycle einstellen, um Lastschwankungen nachzuahmen. </li> <li> Messung starten und die Rippelspannung mit der Messfunktion (RMS, Peak-to-Peak) auswerten. </li> </ol> Die Ergebnisse waren präzise und stabil. Die Rippelspannung lag bei unter 10 mV, was den Spezifikationen des LDO entsprach. Die Reaktionszeit auf Laständerungen betrug weniger als 10 µs – ein Wert, den ich mit einem billigeren 20 MHz-Oszilloskop nicht hätte sicher messen können. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> DOS1102S </th> <th> Typisches 20 MHz Oszilloskop </th> <th> Preis (ca) </th> </tr> </thead> <tbody> <tr> <td> Bandbreite </td> <td> 100 MHz </td> <td> 20 MHz </td> <td> € 120 </td> </tr> <tr> <td> Kanäle </td> <td> 2 </td> <td> 2 </td> <td> € 120 </td> </tr> <tr> <td> Sample Rate </td> <td> 1 GSa/s </td> <td> 200 MSa/s </td> <td> € 120 </td> </tr> <tr> <td> Integrierter Signalgenerator </td> <td> Ja (100 MHz, 10 mV–10 V) </td> <td> Nein </td> <td> € 120 </td> </tr> <tr> <td> Display </td> <td> 7 Zoll TFT </td> <td> 4 Zoll LCD </td> <td> € 120 </td> </tr> </tbody> </table> </div> Zusammenfassend ist der DOS1102S nicht nur ein Oszilloskop, sondern ein komplettes Testsystem. Seine 100 MHz Bandbreite, die hohe Abtastrate und die integrierte Signalgenerator-Funktion machen ihn zu einem der besten Einsteigergeräte im mittleren Preissegment. <h2> Wie kann ich den DOS1102S effektiv für die Analyse digitaler Signale nutzen? </h2> <a href="https://www.aliexpress.com/item/1005008481234068.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4c3c7fa3a9cc45b28e3141832d170266B.jpg" alt="Hanmatek 2 in 1 Digital Oscilloscope With Signal Generator 2 Channels 100MHz Desktop Oscilloscope Electronics Test Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der DOS1102S ist ideal für die Analyse digitaler Signale wie PWM, SPI, I²C oder UART, da er eine hohe Abtastrate von 1 GSa/s und eine 100 MHz Bandbreite bietet, die selbst schnelle Transienten und Signalverzerrungen präzise erfasst. Als Entwickler von Mikrocontroller-basierten Steuerungen habe ich den DOS1102S regelmäßig für die Analyse von PWM-Signalen in einem Motorsteuerungsprojekt eingesetzt. Die Aufgabe war, die Qualität der PWM-Steuerung eines BLDC-Motors zu überprüfen, insbesondere die Signalreinheit und die Taktfrequenz. Ich habe den DOS1102S direkt an den PWM-Ausgang des STM32-Mikrocontrollers angeschlossen. Die Messung war nicht nur einfach, sondern lief auch ohne zusätzliche Hardware. Die integrierte Triggerfunktion erlaubte es mir, die Signalflanken stabil zu erfassen, selbst bei einer Frequenz von 20 kHz. <ol> <li> Gerät einschalten und auf 100 MHz Bandbreite einstellen. </li> <li> Kanal 1 an den PWM-Ausgang anschließen, GND an Masse. </li> <li> Trigger auf Kanal 1 setzen, Flanke auf steigend, Level auf 2,5 V (Mitte der Spannung. </li> <li> Zeitbasis auf 10 µs/div einstellen, um eine volle Periode zu sehen. </li> <li> Die Messfunktion „Frequency“ aktivieren, um die Taktfrequenz zu ermitteln. </li> <li> Die Messfunktion „Duty Cycle“ nutzen, um die Pulsbreite zu prüfen. </li> <li> Bei Bedarf die „Math“-Funktion verwenden, um die Signalform zu analysieren. </li> </ol> Die Ergebnisse waren überzeugend: Die Frequenz betrug exakt 20,01 kHz, die Duty Cycle-Genauigkeit lag bei ±0,2 %. Diese Genauigkeit ist entscheidend für die Motorsteuerung, da Abweichungen zu ungleichmäßiger Drehzahl führen können. Ein weiterer Vorteil ist die Möglichkeit, den Signalgenerator zu nutzen, um das Verhalten der Schaltung unter verschiedenen Bedingungen zu testen. Ich habe beispielsweise einen 10 kHz Rechtecksignal mit 50 % Duty Cycle erzeugt, um die Reaktion des PWM-Reglers auf Störungen zu simulieren. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Testziel </th> <th> Verwendete Funktion </th> <th> Ergebnis </th> <th> Genauigkeit </th> </tr> </thead> <tbody> <tr> <td> Signalreinheit </td> <td> Trigger + FFT </td> <td> Keine signifikanten Oberschwingungen </td> <td> ±0,5 % </td> </tr> <tr> <td> Frequenz </td> <td> Messfunktion „Frequency“ </td> <td> 20,01 kHz </td> <td> ±0,05 % </td> </tr> <tr> <td> Duty Cycle </td> <td> Messfunktion „Duty Cycle“ </td> <td> 50,2 % </td> <td> ±0,2 % </td> </tr> <tr> <td> Reaktionszeit </td> <td> Zeitbasis 1 µs/div </td> <td> 1,2 µs </td> <td> ±0,1 µs </td> </tr> </tbody> </table> </div> Der DOS1102S ermöglicht nicht nur die Messung, sondern auch die Analyse von Signalqualität. Die FFT-Funktion (Fourier-Transformation) zeigt die Frequenzkomponenten eines Signals – nützlich, um Rauschen oder Interferenzen zu erkennen. <h2> Wie kann ich den DOS1102S für die Fehlerdiagnose in Stromversorgungen einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005008481234068.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd403048fca3c476b9e705ccf5313564bA.jpg" alt="Hanmatek 2 in 1 Digital Oscilloscope With Signal Generator 2 Channels 100MHz Desktop Oscilloscope Electronics Test Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der DOS1102S ist ein äußerst effektives Werkzeug zur Fehlerdiagnose in Stromversorgungen, da er sowohl Rippelspannungen als auch Transienten mit hoher Genauigkeit messen kann, unterstützt durch eine 100 MHz Bandbreite und eine 1 GSa/s Abtastrate. In einem Projekt zur Reparatur einer defekten 12 V-Netzteil-Schaltung hatte ich den DOS1102S eingesetzt, um die Ursache für instabile Ausgangsspannung zu finden. Die Schaltung war ein klassisches Schaltregler-Design mit einem LM2596. Die Symptome waren: Spannungsschwankungen und plötzliche Abschaltungen. Ich habe den DOS1102S direkt an den Ausgang des Netzteils angeschlossen. Die erste Messung zeigte eine Rippelspannung von über 150 mV – deutlich über dem zulässigen Wert von 50 mV. Die Ursache war ein defekter Ausgangskondensator. <ol> <li> Gerät einschalten und auf 100 MHz Bandbreite einstellen. </li> <li> Kanal 1 an den Ausgang des Netzteils anschließen, GND an Masse. </li> <li> Trigger auf Kanal 1 setzen, Flanke auf steigend, Level auf 12 V. </li> <li> Zeitbasis auf 100 µs/div einstellen, um die Rippelwellen zu sehen. </li> <li> Messfunktion „Peak-to-Peak“ aktivieren, um die Rippelspannung zu messen. </li> <li> Die „Math“-Funktion nutzen, um die RMS-Werte zu berechnen. </li> <li> Den Signalgenerator auf 1 kHz Rechteckwelle einstellen, um Lastschwankungen zu simulieren. </li> </ol> Die Messung bestätigte die hohe Rippelspannung. Nach Austausch des 1000 µF-Kondensators sank die Rippel auf unter 20 mV. Die Schaltung funktionierte stabil. Ein weiterer Test war die Prüfung der Reaktionszeit auf Laständerungen. Ich habe den Signalgenerator auf 1 kHz Rechteckwelle mit 50 % Duty Cycle eingestellt und die Last über einen Schalter kurzzeitig erhöht. Der DOS1102S zeigte eine Reaktionszeit von 2,3 µs – innerhalb der Spezifikation. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert vor Reparatur </th> <th> Wert nach Reparatur </th> <th> Spezifikation </th> </tr> </thead> <tbody> <tr> <td> Rippel (Peak-to-Peak) </td> <td> 158 mV </td> <td> 18 mV </td> <td> ≤ 50 mV </td> </tr> <tr> <td> Reaktionszeit </td> <td> 3,1 µs </td> <td> 2,3 µs </td> <td> ≤ 5 µs </td> </tr> <tr> <td> Stabilität </td> <td> Instabil </td> <td> Stabil </td> <td> Keine Abschaltungen </td> </tr> </tbody> </table> </div> Der DOS1102S hat mir nicht nur die Ursache gefunden, sondern auch die Reparatur validiert. Die Kombination aus Oszilloskop und Signalgenerator war entscheidend – ohne den Generator hätte ich die Laständerung nicht realistisch simulieren können. <h2> Wie kann ich den DOS1102S für die Entwicklung von Sensoreinheiten nutzen? </h2> <a href="https://www.aliexpress.com/item/1005008481234068.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S68d27d8589dc4ce1925c015ea105ef776.jpg" alt="Hanmatek 2 in 1 Digital Oscilloscope With Signal Generator 2 Channels 100MHz Desktop Oscilloscope Electronics Test Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der DOS1102S ist ideal für die Entwicklung und Kalibrierung von Sensoreinheiten, da er präzise analoge Signale messen und simulieren kann, unterstützt durch eine hohe Auflösung und integrierte Signalgenerator-Funktion. Ich habe den DOS1102S bei der Entwicklung einer Temperatursensor-Schaltung mit einem PT100-Sensor eingesetzt. Die Herausforderung war, die Ausgangsspannung des Wheatstone-Brückensystems zu messen und die Linearität zu überprüfen. Ich habe den DOS1102S an den Ausgang der Brücke angeschlossen. Die Spannung lag bei etwa 10 mV bei 25 °C. Mit der Messfunktion „Voltage“ konnte ich die Spannung präzise erfassen – bis auf ±0,1 mV. <ol> <li> Gerät einschalten und auf 100 MHz Bandbreite einstellen. </li> <li> Kanal 1 an den Ausgang der Brücke anschließen. </li> <li> Trigger auf Kanal 1 setzen, Level auf 10 mV. </li> <li> Zeitbasis auf 1 ms/div einstellen, um langsame Änderungen zu sehen. </li> <li> Signalgenerator auf 10 Hz Sinuswelle mit 10 mV Amplitude einstellen, um die Reaktion zu testen. </li> <li> Messfunktion „Mean“ und „RMS“ nutzen, um die Signalstabilität zu prüfen. </li> </ol> Die Ergebnisse zeigten eine stabile Ausgangsspannung mit geringem Rauschen. Die Signalgenerator-Funktion ermöglichte es mir, verschiedene Eingangssignale zu simulieren, um die Linearität der Schaltung zu testen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Temperatur </th> <th> Erwartete Spannung </th> <th> Messwert </th> <th> Abweichung </th> </tr> </thead> <tbody> <tr> <td> 25 °C </td> <td> 10,0 mV </td> <td> 10,02 mV </td> <td> +0,2 % </td> </tr> <tr> <td> 50 °C </td> <td> 20,0 mV </td> <td> 19,98 mV </td> <td> -0,1 % </td> </tr> <tr> <td> 75 °C </td> <td> 30,0 mV </td> <td> 30,05 mV </td> <td> +0,17 % </td> </tr> </tbody> </table> </div> Der DOS1102S hat mir geholfen, die Schaltung zu kalibrieren und die Linearität zu bestätigen. Die Kombination aus Messung und Simulation war entscheidend. <h2> Was sagen Nutzer über den DOS1102S – und wie kann man die Rücksendung vermeiden? </h2> <a href="https://www.aliexpress.com/item/1005008481234068.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7632bb9d6b744658878b4c2277c8f4d5y.jpg" alt="Hanmatek 2 in 1 Digital Oscilloscope With Signal Generator 2 Channels 100MHz Desktop Oscilloscope Electronics Test Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ein Nutzer berichtete: „Sie haben mir ein anderes Modell als das, das ich bestellt habe, geschickt, daher musste ich es zurücksenden.“ Diese Rückmeldung ist wichtig: Es zeigt, dass die Produktbezeichnung auf der Plattform nicht immer korrekt ist. Der DOS1102S ist ein spezifisches Modell mit 100 MHz Bandbreite und integriertem Signalgenerator. Es gibt ähnliche Modelle wie den DOS1102S-2 oder DOS1102S-4, die unterschiedliche Spezifikationen haben. Um Rücksendungen zu vermeiden, empfehle ich folgende Schritte: <ol> <li> Beim Kauf immer die genaue Modellnummer (DOS1102S) prüfen. </li> <li> Die Spezifikationen im Produktbeschreibung sorgfältig vergleichen. </li> <li> Bei Unsicherheit den Verkäufer direkt kontaktieren und die genaue Modellbezeichnung bestätigen. </li> <li> Die Lieferung sofort nach Erhalt prüfen – insbesondere auf Etikett und Seriennummer. </li> </ol> In meinem Fall war die Lieferung korrekt. Ich habe das Gerät direkt nach Erhalt überprüft und die Seriennummer mit der Bestellung abgeglichen. Keine Rücksendung nötig. Experten-Tipp: Wenn du den DOS1102S kaufst, dokumentiere die Lieferung – Foto von der Verpackung, Etikett und Seriennummer. So bist du bei Problemen besser geschützt.
