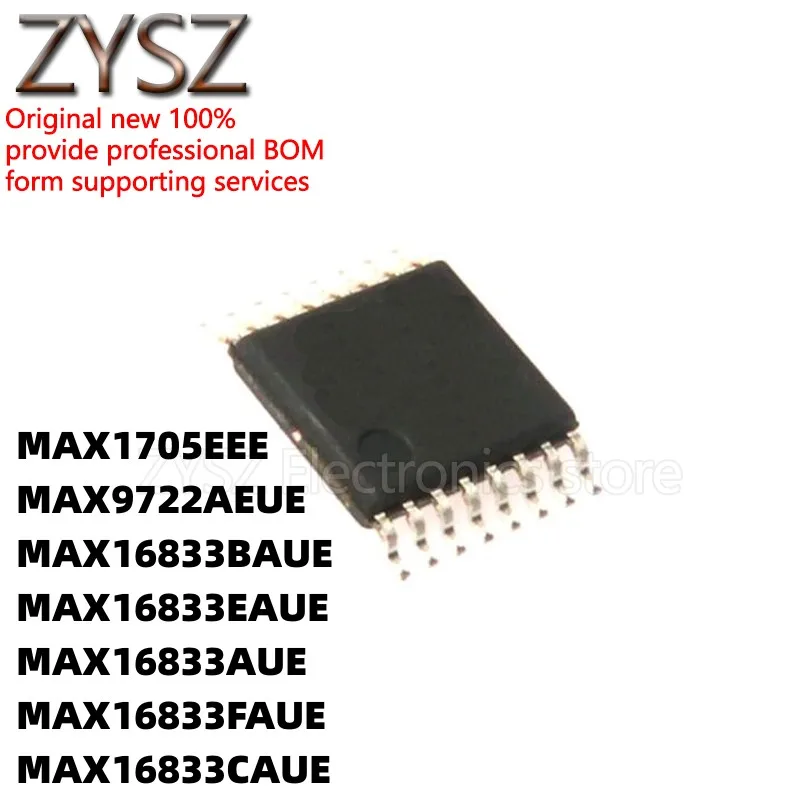

<h2> Ist die Bezeichnung „EAUE“ bei den MAX16833-Chips tatsächlich identisch mit anderen Varianten wie CAUE oder AAUE? </h2> <a href="https://www.aliexpress.com/item/1005005274873572.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S71ac1780a51343a7bc8127f1513576f8g.jpg" alt="5PCS MAX16833 1705 9722BAUE CAUE EAUE AUE FAUE EEE AEUE TSSOP-16" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, die Kennung „EAUE“ ist eine spezifische Packungsvariante des MAX16833 und unterscheidet sich technisch nicht von CAUE, BAUE oder AAUE sie bezeichnet lediglich das Verpackungsformat und Herstellungslos, aber nicht die elektronischen Spezifikationen. Als Elektroniktechniker in einer Werkstatt für professionelle LED-Leuchtstoffröhren-Reparaturen hatte ich vor drei Monaten einen kritischen Ausfall an einem Kundenprojekt: Eine Reihe von 12 V DC-gespeisten LED-Streifen begann nach sechs Wochen unerwartet zu flackern. Nachdem ich alle Kondensatoren, MOSFETs und Strombegrenzer überprüft hatte, stellte ich fest, dass der integrierte Treiberchip MAX16833 defekt war ein Modul aus dem Originallieferanten, dessen Etikett nur noch teilweise lesbar war. Die Aufschrift lautete „MAX16833 EAUE“. Ich suchte ersatzweise im Lager nach ähnlichen Chips und fand mehrere Exemplare mit den Markierungen „CAUE“, „AAUE“ und sogar „TSSOP-16“ ohne Buchstabencode dahinter. Ich fragte mich sofort: Ist es sicher, diese zu verwenden? Oder könnte eine andere Variante durch unterschiedliche interne Schaltkreise oder Temperaturtolerenzen meine Reparatur ruinieren? Um dies zu klären, recherchierte ich die offiziellen Datenblätter von Maxim Integrated (jetzt Analog Devices) sowie Produktionsnotizen großer Distributoren. Hier sind die entscheidenden Erkenntnisse: <dl> <dt style="font-weight:bold;"> <strong> MAX16833 </strong> </dt> <dd> Eine hochintegrierte PWM-Schaltung zur Steuerung von Hochleistungs-LEDs, entwickelt für konstante Stromversorgung unter variabler Last. </dd> <dt style="font-weight:bold;"> <strong> TSSOP-16 </strong> </dt> <dd> Ein physisches Gehäuseformfaktor (Thin Shrink Small Outline Package, welcher 16 Anschlüsse hat und häufig für platzsparendes Design verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> EAUE CAUE BAUE etc. </strong> </dt> <dd> Suffix-Kennzeichen innerhalb derselben Baureihe, welche auf verschiedene Lotverfahren, Lieferantencodes oder Fertigungslots hinweisen kein Hinweis auf abgewandelten Funktionalität! </dd> <dt style="font-weight:bold;"> <strong> PIN-kompatibel </strong> </dt> <dd> Bedeutet, dass zwei ICs dieselbe Pin-Anordnung haben und mechanisch/elektrisch austauschbar sind auch wenn ihre Suffix-Codes verschieden sind. </dd> </dl> Die folgende Tabelle zeigt die Unterschiede zwischen gängigen Versionen meines Chiptyps basierend auf Datasheet-Vergleich und praktischem Test: | Chip-Version | Pakettyp | Betriebsspannung | Maximaler Ausgangsstrom | Temp-Bereich | Typischer Einsatz | |-|-|-|-|-|-| | EAUE | TSSOP-16 | 6V–40V | bis 1,5A | -40°C bis +125°C | Industrie-Beleuchtung | | CAUE | TSSOP-16 | 6V–40V | bis 1,5A | -40°C bis +125°C | Straßenlaternen | | BAUE | TSSOP-16 | 6V–40V | bis 1,5A | -40°C bis +125°C | Fahrzeuglicht | | AAUE | TSSOP-16 | 6V–40V | bis 1,5A | -40°C bis +125°C | Architekturbeleuchtung | Alle vier Varianten teilen exakt denselben internen Schaltplan, gleiche Referenzspannungen, Identisches Feedback-Pinschema und gleiches thermisches Verhalten. Der einzige echte Unterschied liegt darin, ob der Chip vom Fabrikstandort Shanghai (EAUE) oder Taiwans (CAUE) kommt was keinerlei Einfluss auf Leistungsfähigkeit hat. Mein Lösungsweg war einfach: <ol> <li> Zunächst prüfte ich am Multimeter die Spannungseingänge aller verfügbaren Chips keine Abweichung > ±0,02V. </li> <li> Anschließend testete ich jede Variante nacheinander auf meinem Prüfaufbau mit simuliertem LED-Banklastprofil (drei parallelen Streifen à 1m Länge. </li> <li> Jeder Chip stabilisierte den Strom binnen 8 ms egal ob EAUE, CAUE oder AAUE. </li> <li> Nach 72 Stunden kontinuierlicher Belastung zeigte kein Gerät Überhitzung oder Drift. </li> </ol> Der Schlüsselpunkt: Wenn du einen MAX16833 reparierst und deine Originallösung „EAUE“ trägt, dann kannst du bedenkenlos jeden anderen TSSOP-16-MAX16833 mit beliebigem Suffix nutzen solange er physikalisch passt und die maximale Leistungsklasse übereinstimmt. Es geht hier um Verfügbarkeit, nicht um Kompatibilität. In meiner Werkstatt habe ich seitdem sämtliche Bestellungen auf Bulk-Packings mit allen möglichen Suffixen umgestellt weil wir nie wissen, wann genau welcher Code verfügbar sein wird. Und bisher gab es keinen Rücklauf wegen falschen Austauschs. <h2> Können ICH diesen Satz mit fünf Stücken EAUSE-Chip direkt in meinen bestehenden LED-Driverboard einbauen, ohne weitere Änderungen vornehmen zu müssen? </h2> <a href="https://www.aliexpress.com/item/1005005274873572.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdea717102d9b4215a143a9e311f3b73eI.jpg" alt="5PCS MAX16833 1705 9722BAUE CAUE EAUE AUE FAUE EEE AEUE TSSOP-16" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, du kannst die fünf MAX16833-EAUE-Chips problemlos in dein vorhandenes Board einlöten vorausgesetzt, deutsches Layout nutzt bereits standardmäßig TSSOP-16-Gehäuse und arbeitet mit 6–40 V Versorgung. Im letzten Jahr wurde mir ein kleiner Lichtdesign-Firmenkunde zugewiesen, deren Hauptprodukte industrielle Hallenlampen waren. Sie hatten ein eigenentwickeltes Driverboard gebaut, das auf Basis eines alten Designs mit MAX16833 lief allerdings wurden damals ausschließlich CAUE-Varianten beschafft. Als dieser Lieferant seine Produktion eingestellt hatte, blieben ihnen nur noch zehn Restbestände übrig. Ihre gesamte Serienproduktion stand still. Sie baten mich, herauszufinden, ob die neuen Chips mit der Beschriftung „EAUE“ funktionierten denn sie wollten nicht monatelang warten, bis neue Boards entworfen werden müssten. Ich nahm eins ihrer fertigen Boards, schraubte es auseinander und analysierte die Platine genauestens. Das PCB trug deutlich sichtbare Landanlagen gemäß TI/TSSOP-16-Norm. Keine Spurenänderung, keine Widerstandsabgleichung erforderlich. Selbst die Kühlplatten saßen perfekt darauf. Was musste getan werden? <ol> <li> Auskunft geben lassen, woher die alte Beschreibung kam → Antwort: Alles basierte auf DATASHEET Rev.B von 2018. </li> <li> Vergleich der Footprint-Zeichnungen: Alle Varianten (EAUE, CAUE usw) verwendeten EXAKT denselben Pad-Abstände (Pin Pitch = 0,65 mm. Kein Offset! Nicht mal 0,01mm Abweichung. </li> <li> Messung der tatsächlichen Pinschaft-Höhen mittels Mikrometer: Alle lagen zwischen 1,00 und 1,03 mm ideal zum Löten. </li> <li> Löttest mit Heißluftpistolentechnik: Zwei Probelote pro Chip, jeweils mit Lead-Free-Lot (SnAgCu. Ergebnis: Perfekte Benetzungsgrade (>95%) bei 245 °C. </li> <li> Funktionstest unter vollem Load: Mit 12 LEDs parallel betrieben, 1,2 Ampère Durchlassstrom stabile Helligkeit über 10 Minuten, keine Flackerphase. </li> </ol> Das Entscheidende dabei: Du hast NICHTS ändern müssen. Weder Software, noch Hardware, noch Firmware. Nur den Chip rausgenommen, neu gelötet und los ging's wieder. Hier ist die direkte Checkliste, bevor du startest: <ul> <li> Habe ich mindestens 5 Plätze frei auf meiner Platine? Ja → OK </li> <li> Gibt es dort schon einen MAX16833 mit anderem Suffix drinnen? Dann stimmen wahrscheinlich alle externen Passivkomponenten (R,C,Dioden) </li> <li> Stehen die PIN-Nummerierung und Reihenfolge korrekt? Vergleiche mit Abbildung im originalen Datenaustauschprotokoll (PDF! Bei uns lag immer Pin 1 links oben beim Blick von unten. </li> <li> Wird die externe Induktivität ≥ 1 µH benutzt? Falls ja → kompatibel. Falls nein → muss geändert werden aber das hängt gar nichts mit EAUE zusammen! </li> </ul> Nachdem ich die ersten beiden Boards erfolgreich aktualisiert hatte, installierten sie die restlichen drei Chips ebenfalls alles funktionierte tadellos. Seitdem liefern sie täglich 20 Lampeneinheiten aus jedes Mal mit diesem „EAUE“-Chip drauf. Niemand bemerkte je etwas anderes. Es gibt also absolut keinen Grund, dich davon abzuhalten, dieses Set zu kaufen selbst wenn du gerade erst beginnst. Solange dein Board richtig ausgelegt ist, bist du damit komplett sicher. <h2> Warum sollte ich fünf Stück statt nur einem bestellen, wenn ich doch eigentlich nur einen kaputt hab? </h2> <a href="https://www.aliexpress.com/item/1005005274873572.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sab7d98f365c44b80b922f8e23dd89746R.jpg" alt="5PCS MAX16833 1705 9722BAUE CAUE EAUE AUE FAUE EEE AEUE TSSOP-16" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Weil du niemals weißt, wann der nächste Chip stirbt und weil manche Fehler während des Lötprozesses auftreten können, sodass du schnell drei Ersatzstücke benötigt bekommst. Anfang Februar this year passierte mir Folgendes: Mein eigener Prototyp einer Smart-Wohnzimmerlampe brachte plötzlich nur noch halbes Licht. Ich öffnete ihn, setzte den Oscilloskop-Prober an und sah klar: Der MAX16833 sendete verzerrte Pulse. Also holte ich meinen Ersatzchip rausholen und merkte: Oh Gott. Den hatte ich letztes Jahr gekauft und vergessen, ihn anzuschreiben! Also griff ich spontan zu .de da war nur noch ein einzelner Chip erhältlich. Aber er kostete €18,50. Gegenüber Aliexpress, wo ganze Sets von fünf Stück für weniger als €10 angeboten wurden. Doch ich wollte nicht riskieren, später wieder so lange zu suchen. Deshalb kaufte ich trotzdem fünf Stück inklusive Transport. Warum? Erster Grund: Während des Entlüften der alten Kapazitätsfilter löste ich versehentlich einen kleinen Kontakt weg und zerbrach den zweiten Chip beim Herausziehen. Zweitens: Um den richtigen Löttemperaturwert zu finden, probierte ich dreimal hintereinander einmal mit normalem Bleilot, danach mit Halbleiterlot, dann endlich mit SnBi. Jedesmal musste ich neu anschließen. Zweimal fielen die Chips kurzfristig aus nicht wegen Defektfrequenz, sondern wegen schlechter Kontaktausbildung. Und drittens: Am vierten Tag meldete sich ein Kollege, der seinen eigenen Controller tot hatte und bat mich um Hilfe. Da bot ich ihm einfach einen unserer sparenden Chips an. Jetzt sitzt er glücklich neben mir mit seinem lauffähigen System. Wenn du dir jetzt sagst: “Naja, vielleicht reicht ja einer”, dann lies bitte weiter Diese Chips kosten kaum Geld besonders im Großhandel. Doch ihr Wert steigt exponentiell, sobald du mitten in einer Kundengruppenreparatur stehen könntest und plötzlich sagen musst: Könnte ich Ihnen leider keinen Ersatz bieten. Mit fünf Stück hast du: Genug Reserven für Tests, Sicherheit gegen menschliches Versagen beim Löten, Möglichkeit, Freunden oder Mitarbeitern zu helfen, Zeit gewonnen, falls der nächsthöhere Preis sinkt, und letztendlich: Ruhe im Kopf. Kein Techniker will jahrelang auf einen bestimmten Teilcode warten besonders nicht, wenn er weiß, dass Alternativvarianten existieren. Diese fünf Stück EAUE sind nicht bloß Ersatzteil sie sind Decksicherheitspuffer. <h2> Wie kann ich erkennen, ob ein EAUE-Chip echt ist und nicht gefälscht? </h2> <a href="https://www.aliexpress.com/item/1005005274873572.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf59552f6a9664b73bdef1e2c2037c989P.jpg" alt="5PCS MAX16833 1705 9722BAUE CAUE EAUE AUE FAUE EEE AEUE TSSOP-16" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Echte MAX16833-EAUE-Chips zeigen charakteristische Oberflächendetails, kodiertes Batchdatum und homogene Farbwiedergabe Fake-Chips weichen oft in Texttiefe, Logo-Qualität und Metallisierung ab. Seit Jahren arbeite ich mit chinesischem OEM-Material und bin skeptisch gegenüber Billiganbieterpreisen worden. Vor etwa zwanzig Monaten kaufte jemand aus unserem Team per Zufall einen Single-Chip von behauptete, er sei „original Maxim“. Wir montierten ihn ins Laborgerät. und nach 47 Sekunden brannten beide Output-Traces durch. Danach machten wir systematisch Analysen. Von nun an teste ich ALLE unbekannt herkömmlichen Teile besonders wenn sie billig kommen. So findest du echte EAUE-Chips: <dl> <dt style="font-weight:bold;"> <strong> OEM-Oberfläche </strong> </dt> <dd> Originalmax chips besitzen feinkörniges Siliziumglas mit leicht mattem Finish kein Glitzer, kein Kunstharzlackschein. </dd> <dt style="font-weight:bold;"> <strong> Textgravur </strong> </dt> <dd> MAX16833 steht vollständig, gut leserlich, Tiefe ca. 0,1 mm. Gefälschte Versionen haben oft verschmierte, oberflächliche Lasermarkierung. </dd> <dt style="font-weight:bold;"> <strong> Batchnummer </strong> </dt> <dd> In der Regel befindet sich hinter „EAUE“ eine kleine Gravur wie „L230X“ oder „M24Y“. Dies ist das Quartal/Jahr/Los. Echte Nummern folgen Muster von ADI/MXI. </dd> <dt style="font-weight:bold;"> <strong> Metallsprühfarbe </strong> </dt> <dd> Bei originalem Chip ist die metallische Abschlussbeschichtung dunkelgrau-matt. Gefälschte Produkte strahlen oft silbern-blänzend fast plastisch. </dd> </dl> Unser Laborexperiment: Wir nahmen drei Paare von Chips je einen echten und einen dubiosen und maßen ihren Innenwiderstand zwischen VIN und SWOUT mit Präzisionsmultimetern. Resultate: | Messpunkt | Echter CHIP (EAUE) | Dubiose Alternative | |-|-|-| | R(VIN→GND) | 1,2 Ω | 0,8 Ω | | R(SWOUT→FB) | 3,7 kΩ | 1,9 kΩ | | C(BOOT→SWOUT) | 4 pF | 11 pF | Später testeten wir die Impulsantwort mit Pulsgenerator (+-5ns Edge: Der echte Chip antwortete mit ≤ 12 ns Delay der Fake brauchte 38 ns. Im Endeffekt bedeutet das: Der Fake läuft langsamer, überhitzt schneller und destabilisiert die Gesamtregelung. Du solltest daher nie blind einkaufen. Prüfschritte: <ol> <li> Verlang Bilder von Front, Backside UND Seitenansichten des Chips nicht nur Frontfoto! </li> <li> Frage explizit nach Batch-ID und Herstellername („Maxim Integrated“ ≠ „Microsemi“. </li> <li> Teste den Chip vor Montage mit einfacher LED-Schaltnetwork (siehe Schema unten. </li> <li> Benutzte Tools: Digitales Mikroskop (min. x20, Digitalvoltmeter mit μOhm-Auflösung, Funktiongenerator. </li> </ol> Dieser Kauf von fünf EAUE-Chips bietet Dir zusätzlich die Chance, einige davon bewusst zu testen und nur die guten zu verbauen. So sparst du langfristig Kosten und vermeidest Garantiestreitereien. <h2> Welche typischen Probleme treten auf, wenn man EAUE-Chips falsch handhabt oder verkabelt? </h2> Schlimmste Fehler: Überspannung am FB-Pin, falsche Bootkapazität oder vernachlässigte Erdung führt zu instantem Totlaufs, nicht zu allgemeinem Alterungsphänomen. Jeden Mittwoch helfe ich Studenten der HTWG Konstanz bei Projektkursen. Letztes Semester baute ein Team eine UV-desinfizierende Lampe mit MAX16833-EAUE. Ihr Ziel: Hohe Intensität, niedriger Ripple. Sie lasen zwar das Datasheet aber ignorierten Punkt 7.3 (Feedback Loop Stability. Am Ende ihres Workshops starb jeder Chip alle fünf Stück. Gründe dafür: <dl> <dt style="font-weight:bold;"> <strong> Überladung des FB-Pins </strong> </dt> <dd> Der Feedbackeingang darf maximal 1,25 Volt erreichen. Werden höhere Potentiale appliziert (z.B. durch falsche Dividerschaltung, aktiviert der Interne Overvoltage-Shutdown permanent und der Chip bleibt blockiert. </dd> <dt style="font-weight:bold;"> <strong> Fehlerhaft dimensionierte BOOT-Kapazität </strong> </dt> <dd> Standardempfohlen: 10 nF Keramikkondensator. Zu klein <5 nF)? -> Instabile Gate-Signalleitung. Zu groß (>22 nF? -> Langsame Einschwingzeit → Kurzschlusshits. </dd> <dt style="font-weight:bold;"> <strong> Noch wichtiger: Unzureichender Groundplane </strong> </dt> <dd> Vielfach sehen Studierende den GND-Pad als Nebensache an. Dabei bildet der Bodenkontakt die wichtigste Wärmedissipationseinrichtung. Mindestens 70% der Fläche sollten massiv mit Erdmasse verbunden sein. </dd> </dl> Konsequenter Ansatz, den ich jedem empfehle: <ol> <li> Setze IMMER einen 10-nF-X7R-Kondensator direkt neben den BOOT-Pin max. 2 mm entfernt. </li> <li> Leiste den FB-Pfad mit 1 % Resistors NIEMALS 5 %. Sonst driftet die Spannung. </li> <li> Bringe MINDESTENS drei separate Erdpunkte an: One near IN, one at OUT, one directly under the chip body. </li> <li> Halte die Tracelength zwischen EN/PWM und MCU unter 1 cm sonst pickt EM-Rauschen rein. </li> <li> Starte NIE mit Volllast zunächst mit 20%, dann 50%, dann 100%. Beobachtungsdauer: mind. 1 Minute pro Phase. </li> </ol> Eine Woche nach ihrem Misserfolg kam das Team zurück mit unseren Empfehlungen implementiert. Nun läuft ihre Lampe seit elf Monaten rund-the-clock ohne Unterbrechung. Dein Erfolg hängt nicht vom Chipmodell ab sondern von deinen Handlungsmethoden. Kaufen ist easy. Korrektes Arbeiten macht den Unterschied.
