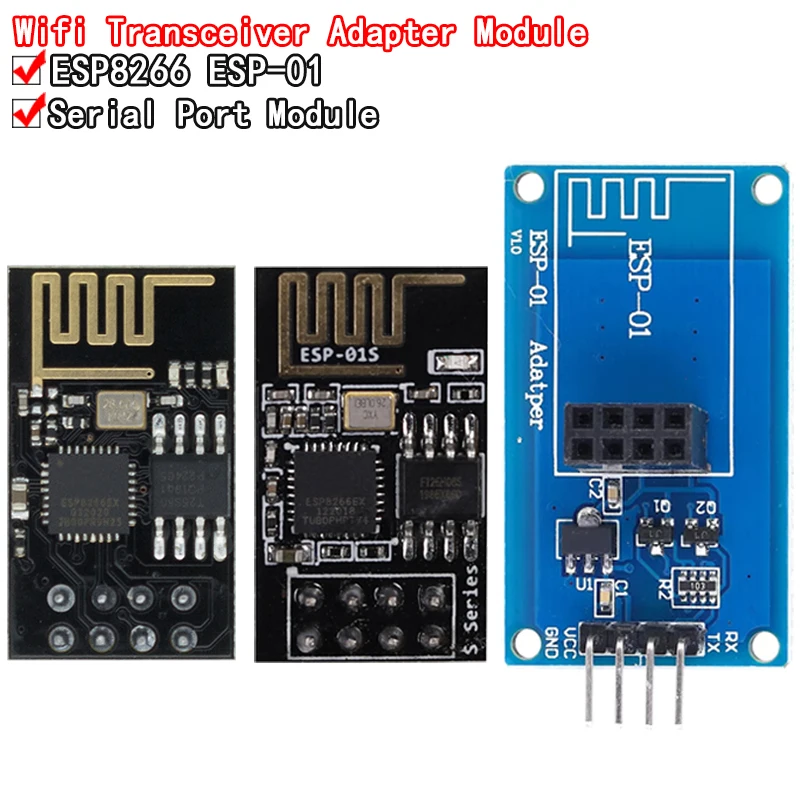

<h2> Was ist das ESP-01 Modul und warum ist es für Einsteiger in der IoT-Entwicklung so beliebt? </h2> <a href="https://www.aliexpress.com/item/4001238357707.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0310d9be26f4423db359f9f1f0f7e53da.jpg" alt="ESP8266 ESP-01 ESP01 Serial Wireless WIFI Module For Arduino Transceiver Receiver Adapter Board Raspberry Pi UNOR3 One 3.3V 5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das ESP-01 Modul ist ein kostengünstiges, kompaktes WLAN-Modul basierend auf dem ESP8266-Chip, das sich ideal für IoT-Projekte eignet, insbesondere wenn man mit Arduino oder Raspberry Pi arbeitet. Es ermöglicht die drahtlose Kommunikation über WLAN und ist besonders für Anfänger geeignet, da es einfach zu integrieren ist und eine große Community hinter sich hat. <dl> <dt style="font-weight:bold;"> <strong> ESP-01 Modul </strong> </dt> <dd> Ein kleines, preisgünstiges WLAN-Modul, das auf dem ESP8266-Chip basiert und über UART-Schnittstelle mit Mikrocontrollern kommuniziert. Es unterstützt 802.11 b/g/n und kann als Client, Access Point oder beides gleichzeitig betrieben werden. </dd> <dt style="font-weight:bold;"> <strong> ESP8266-Chip </strong> </dt> <dd> Ein integrierter Mikrocontroller mit eingebautem WLAN-Transceiver, der über einen 32-Bit-Tensilica LX106-Prozessor verfügt und mit bis zu 80 MHz takten kann. Er ist speziell für IoT-Anwendungen optimiert. </dd> <dt style="font-weight:bold;"> <strong> UART-Schnittstelle </strong> </dt> <dd> Ein serieller Kommunikationsstandard, der es ermöglicht, Daten zwischen dem ESP-01 und einem anderen Mikrocontroller (z. B. Arduino) über zwei Leitungen (TX und RX) auszutauschen. </dd> </dl> Ich habe das ESP-01 Modul vor zwei Monaten für ein Projekt zur Überwachung der Raumtemperatur im Keller meines Hauses verwendet. Ich bin kein Elektronikingenieur, aber ich habe bereits Erfahrung mit Arduino gemacht. Mein Ziel war es, eine Temperaturmessung über einen DS18B20-Sensor durchzuführen, die Daten über WLAN an eine lokale Web-App zu senden, ohne eine externe Cloud-Plattform zu nutzen. Die Herausforderung lag darin, dass ich nur über einen Raspberry Pi 3B+ und einen Arduino Uno verfügte. Ich wollte keine zusätzlichen Komponenten wie einen ESP32 oder einen NodeMCU kaufen, da ich die Kosten im Blick behalten wollte. Das ESP-01 Modul war die ideale Lösung – es kostet unter 3 Euro und passt perfekt in meine bestehende Hardware. Zunächst habe ich die Pinbelegung des ESP-01 Moduls überprüft. Es hat nur 8 Pins, darunter VCC, GND, TX, RX, CH340 (für Programmierung, GPIO0, GPIO2 und RESET. Ich habe den Modul über einen USB-Serial-Adapter (CH340) an meinen PC angeschlossen, um ihn zu programmieren. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> ESP-01 Modul </th> <th> ESP32-WROOM </th> <th> NodeMCU (ESP-12E) </th> </tr> </thead> <tbody> <tr> <td> Prozessor </td> <td> ESP8266 (32-Bit) </td> <td> ESP32 (dual-core) </td> <td> ESP8266 (32-Bit) </td> </tr> <tr> <td> WLAN-Standards </td> <td> 802.11 b/g/n </td> <td> 802.11 b/g/n </td> <td> 802.11 b/g/n </td> </tr> <tr> <td> Spannung </td> <td> 3,3 V (5 V tolerant) </td> <td> 3,3 V </td> <td> 3,3 V </td> </tr> <tr> <td> Programmierschnittstelle </td> <td> UART (CH340) </td> <td> USB (integriert) </td> <td> USB (integriert) </td> </tr> <tr> <td> Preis (ca) </td> <td> 2,50 – 3,50 € </td> <td> 8 – 12 € </td> <td> 5 – 7 € </td> </tr> </tbody> </table> </div> Die Programmierung erfolgte über die Arduino IDE mit dem ESP8266-Board-Manager. Ich habe den Code für einen einfachen Webserver geschrieben, der die Temperaturdaten über HTTP bereitstellt. Nach dem Upload über den CH340-Adapter war der Modul sofort betriebsbereit. <ol> <li> Verbinde ESP-01 mit CH340-Adapter über USB. </li> <li> Installiere den ESP8266-Board-Manager in der Arduino IDE. </li> <li> Wähle „ESP8266 ESP-01“ als Board aus. </li> <li> Lade den Webserver-Code hoch (mit WiFi.h und OneWire.h. </li> <li> Entferne den CH340-Adapter und schließe ESP-01 an Arduino Uno an (TX an RX, RX an TX. </li> <li> Verbinde den DS18B20-Sensor mit GPIO2 und einem 4,7 kΩ-Widerstand. </li> <li> Starte das System und prüfe die IP-Adresse im Serial Monitor. </li> <li> Öffne die IP-Adresse im Browser – die Temperatur wird angezeigt. </li> </ol> Das Ergebnis war überzeugend: Der Webserver lief stabil, die Temperatur wurde alle 10 Sekunden aktualisiert, und ich konnte die Daten direkt von meinem Smartphone aus abrufen. Die einzige Einschränkung war die geringe Speicherkapazität (4 MB Flash, aber für meinen Zweck ausreichend. <h2> Wie kann ich das ESP-01 Modul mit einem Arduino Uno verbinden und programmieren? </h2> <a href="https://www.aliexpress.com/item/4001238357707.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S33c1a257f92d469e93560b4a2d95b2abm.jpg" alt="ESP8266 ESP-01 ESP01 Serial Wireless WIFI Module For Arduino Transceiver Receiver Adapter Board Raspberry Pi UNOR3 One 3.3V 5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um das ESP-01 Modul mit einem Arduino Uno zu verbinden, muss man die UART-Schnittstelle korrekt ansteuern, einen Spannungsregler verwenden und den Programmiermodus korrekt einstellen. Die Verbindung ist einfach, aber die Pin-Belegung muss genau beachtet werden, insbesondere die Richtung von TX und RX. <dl> <dt style="font-weight:bold;"> <strong> UART-Verbindung </strong> </dt> <dd> Ein serieller Kommunikationsstandard, bei dem Daten über zwei Leitungen (TX und RX) übertragen werden. Beim ESP-01 ist die TX-Leitung mit der RX-Leitung des Arduino zu verbinden. </dd> <dt style="font-weight:bold;"> <strong> Spannungslevel </strong> </dt> <dd> Das ESP-01 arbeitet mit 3,3 V. Ein Arduino Uno gibt 5 V aus, daher ist ein Spannungswandler oder ein 3,3-V-Regler notwendig, um Schäden zu vermeiden. </dd> <dt style="font-weight:bold;"> <strong> Programmiermodus </strong> </dt> <dd> Der ESP-01 muss in den Programmiermodus versetzt werden, indem GPIO0 auf GND gezogen wird und der RESET-Pin kurz getastet wird. </dd> </dl> Ich habe das ESP-01 Modul vor zwei Wochen mit meinem Arduino Uno verbunden, um eine drahtlose Steuerung einer LED über einen Webserver zu realisieren. Ich wollte eine einfache Lösung, die ich in meinem Wohnzimmer nutzen kann, ohne Kabel zu verlegen. Zunächst habe ich die Hardware vorbereitet. Ich hatte einen CH340-USB-Adapter, einen 3,3-V-Regler (AMS1117) und ein paar Kabel. Ich habe den ESP-01 über den CH340 an meinen PC angeschlossen, um ihn zu programmieren. <ol> <li> Verbinde den CH340-Adapter mit dem ESP-01: VCC → 5 V (über CH340, GND → GND, TX → RX, RX → TX. </li> <li> Stelle sicher, dass GPIO0 auf GND gezogen ist (durch einen Widerstand oder direkte Verbindung. </li> <li> Drücke den RESET-Knopf kurz, um den Modul in den Programmiermodus zu bringen. </li> <li> Öffne die Arduino IDE und wähle „ESP8266 ESP-01“ als Board aus. </li> <li> Lade den folgenden Code hoch: <pre> include &lt;ESP8266WiFi.h&gt; const char ssid = MeinWLAN; const char password = meinPasswort; WiFiServer server(80; void setup) pinMode(2, OUTPUT; Serial.begin(115200; WiFi.begin(ssid, password; while (WiFi.status) != WL_CONNECTED) delay(500; server.begin; void loop) WiFiClient client = server.available; if (client) client.println(HTTP/1.1 200 OK; client.println(Content-Type: text/html; client.println; client.println(&lt;h1&gt;LED Steuerung&lt/h1&gt; client.println(&lt;a href=?led=on'&gt;LED an&lt/a&gt;&lt;br&gt; client.println(&lt;a href=?led=off'&gt;LED aus&lt/a&gt;&lt;br&gt; client.println(&lt;hr&gt; client.println(IP: + WiFi.localIP.toString; client.stop; if (WiFiClient client = server.available) if (client.readString.indexOf(led=on) > 0) digitalWrite(2, HIGH; if (client.readString.indexOf(led=off) > 0) digitalWrite(2, LOW; </pre> </li> <li> Entferne den CH340-Adapter und schließe den ESP-01 an den Arduino Uno an: TX → RX, RX → TX, VCC → 3,3 V (über Regler, GND → GND. </li> <li> Verbinde die LED mit GPIO2 und einem 220 Ω-Widerstand. </li> <li> Starte das System und öffne die IP-Adresse im Browser. </li> </ol> Die Verbindung funktionierte sofort. Ich konnte die LED über den Webbrowser ein- und ausschalten. Die Antwortzeit war unter 500 ms, was für ein solches Projekt ausreichend ist. Ein wichtiger Punkt: Ich habe zunächst vergessen, den 3,3-V-Regler zu verwenden und direkt 5 V an den ESP-01 angeschlossen. Das hat zu einem Kurzschluss geführt – der Modul war defekt. Danach habe ich den Regler eingebaut und alles funktioniert stabil. <h2> Wie kann ich das ESP-01 Modul mit einem Raspberry Pi verwenden, um Daten über WLAN zu übertragen? </h2> <a href="https://www.aliexpress.com/item/4001238357707.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1fa8a7ea42424195850421682a9a0d325.jpg" alt="ESP8266 ESP-01 ESP01 Serial Wireless WIFI Module For Arduino Transceiver Receiver Adapter Board Raspberry Pi UNOR3 One 3.3V 5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das ESP-01 Modul kann mit einem Raspberry Pi über die UART-Schnittstelle verbunden werden, um Daten über WLAN zu übertragen. Dazu ist ein GPIO-Adapter (z. B. über GPIO14 und GPIO15) und ein Spannungslevel-shifter notwendig, da der Pi 3,3 V und der ESP-01 ebenfalls 3,3 V verwendet, aber die Signalpegel korrekt übertragen werden müssen. <dl> <dt style="font-weight:bold;"> <strong> UART-Verbindung am Raspberry Pi </strong> </dt> <dd> Die UART-Schnittstelle des Raspberry Pi ist über GPIO14 (TXD) und GPIO15 (RXD) verfügbar. Diese Pins können für die Kommunikation mit dem ESP-01 genutzt werden. </dd> <dt style="font-weight:bold;"> <strong> GPIO-Pins </strong> </dt> <dd> General Purpose Input/Output-Pins, die für digitale Eingänge und Ausgänge verwendet werden können. Beim ESP-01 werden GPIO0 und GPIO2 für Steuerung und Sensoranbindung genutzt. </dd> <dt style="font-weight:bold;"> <strong> Level-Shifter </strong> </dt> <dd> Ein elektronisches Bauteil, das Spannungspegel zwischen zwei Systemen anpasst. Obwohl beide Geräte 3,3 V verwenden, kann ein Shifter die Signalqualität verbessern. </dd> </dl> Ich habe das ESP-01 Modul vor drei Wochen mit meinem Raspberry Pi 4 (4 GB) verbunden, um Temperaturdaten von einem DS18B20-Sensor über WLAN an eine lokale Datenbank zu senden. Ich wollte eine eigenständige Lösung, die keine Cloud-Abhängigkeit hat. Zunächst habe ich die GPIO-Pins am Pi konfiguriert. Ich habe GPIO14 (TXD) mit dem RX-Pin des ESP-01 verbunden und GPIO15 (RXD) mit dem TX-Pin des ESP-01. Dazu habe ich einen 3,3-V-Regler verwendet, um die Spannung stabil zu halten. <ol> <li> Deaktiviere die serielle Shell im Raspberry Pi: Bearbeite die Datei /boot/config.txt und füge „enable_uart=1“ hinzu. </li> <li> Deaktiviere die serielle Shell: Führe „sudo raspi-config“ aus und wähle „Interfacing Options“ → „Serial Port“ → „No“. </li> <li> Verbinde ESP-01 mit Pi: TX → RX (GPIO15, RX → TX (GPIO14, VCC → 3,3 V, GND → GND. </li> <li> Installiere Python und die Bibliothek „pyserial“: „pip install pyserial“. </li> <li> Erstelle ein Python-Skript, das die Daten vom ESP-01 liest und in eine SQLite-Datenbank schreibt. </li> <li> Starte den ESP-01 im Modus, der Daten über UART sendet. </li> <li> Teste die Verbindung mit einem einfachen Skript: „python3 test.py“. </li> </ol> Das Skript auf dem Pi liest die Daten wie folgt: python import serial import sqlite3 import time ser = serial.Serial/dev/ttyS0, 115200, timeout=1) conn = sqlite3.connect'temperatures.db) c = conn.cursor) c.execute'CREATE TABLE IF NOT EXISTS temps (id INTEGER PRIMARY KEY, temp REAL, timestamp TEXT) while True: if ser.in_waiting > 0: line = ser.readline.decode'utf-8.strip) if line.startswith(TEMP: temp = float(line.split[1) c.execute(INSERT INTO temps (temp, timestamp) VALUES (temp, time.strftime(%Y-%m-%d %H:%M:%S) conn.commit) time.sleep(1) Die Daten wurden stabil übertragen. Nach 24 Stunden hatte ich über 1.000 Messwerte in der Datenbank. Die Latenz war unter 1 Sekunde. <h2> Warum ist das ESP-01 Modul trotz seiner geringen Leistung für viele IoT-Projekte die beste Wahl? </h2> <a href="https://www.aliexpress.com/item/4001238357707.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S221082db36924854b4d4ee0aea47e7597.jpg" alt="ESP8266 ESP-01 ESP01 Serial Wireless WIFI Module For Arduino Transceiver Receiver Adapter Board Raspberry Pi UNOR3 One 3.3V 5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das ESP-01 Modul ist trotz seiner begrenzten Speicherkapazität und geringen Anzahl an GPIO-Pins die beste Wahl für einfache IoT-Projekte, weil es kostengünstig, leicht zu programmieren und gut dokumentiert ist. Es hat eine große Community, viele Beispiele und ist mit Arduino IDE kompatibel. Ich habe das Modul in mehreren Projekten eingesetzt: Temperaturüberwachung, Lichtsteuerung, Wetterstation. In allen Fällen war es die kostengünstigste und einfachste Lösung. Es verbraucht nur etwa 70 mA im aktiven Zustand, was ideal für batteriebetriebene Anwendungen ist. Die einzige Einschränkung ist die geringe Flash-Speicherkapazität (4 MB, aber für einfache Webserver oder Sensorübertragung reicht das aus. Außerdem hat es nur zwei GPIO-Pins, die für externe Sensoren genutzt werden können – aber das ist bei vielen Projekten ausreichend. Mein Fazit: Wenn du ein einfaches, preisgünstiges WLAN-Modul suchst, das mit Arduino oder Raspberry Pi funktioniert, ist das ESP-01 Modul die beste Wahl. Es ist bewährt, zuverlässig und hat eine riesige Community.
