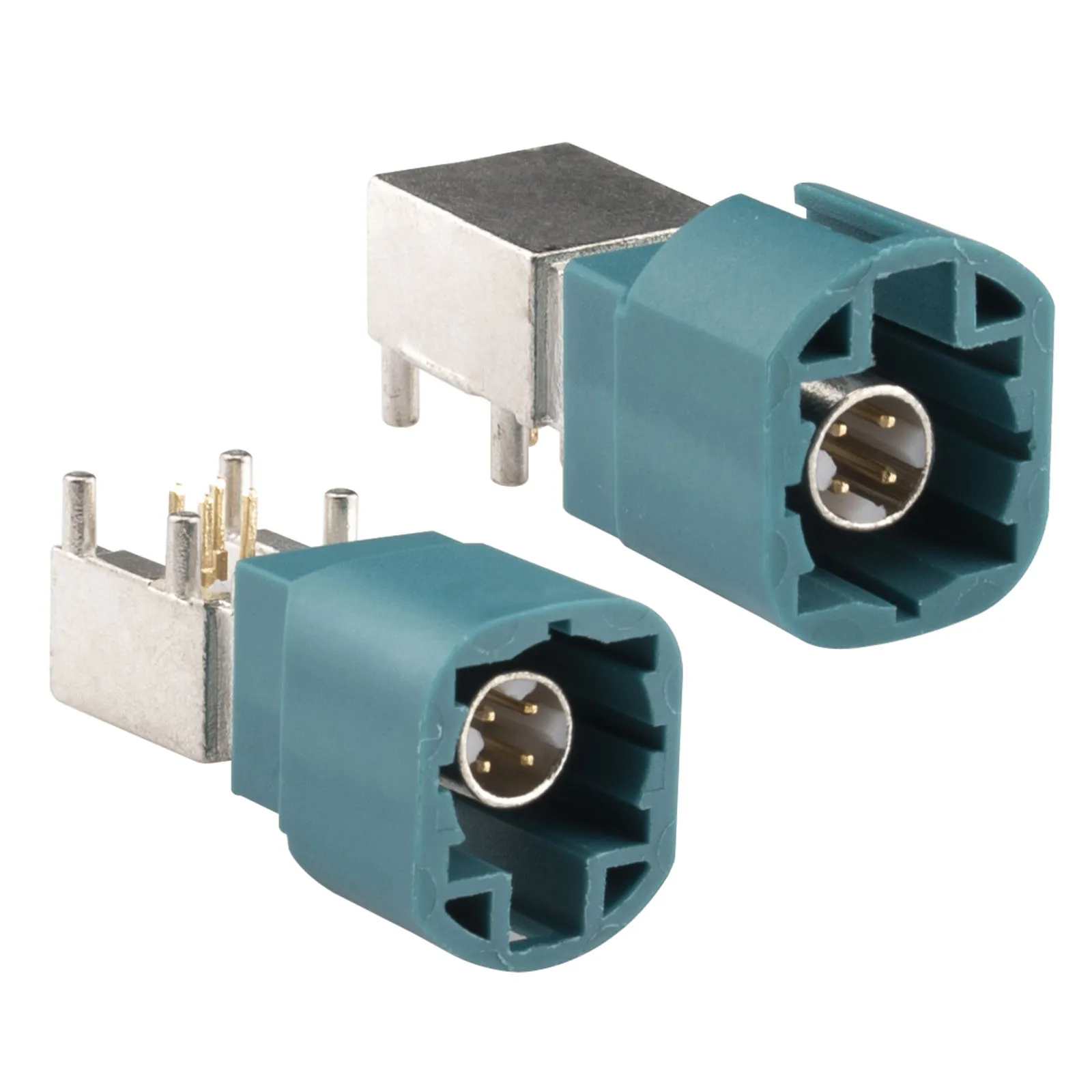

<h2> Was ist ein Fakra PCB Stecker und warum ist er für meine Projektentwicklung entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005003069524874.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S84463ef37dd04ab89979cfb78d849e69b.jpg" alt="2 Pieces Fakra HSD RF Coaxial Connector 4pin Code Z /C Jack Female PCB Mount Right Angle Camera Display Satellite Radio Adapter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein Fakra PCB Stecker ist ein hochwertiger, rechteckiger RF-Koaxialstecker mit 4-poliger Anschlusskonfiguration, der speziell für die direkte Bestückung auf Leiterplatten (PCB) entwickelt wurde. Er ermöglicht eine zuverlässige, hochfrequente Datenübertragung in Anwendungen wie Kamerasystemen, Satellitenradio, Fahrzeug-Infotainment und modernen Sensoren. Für meine Projektentwicklung war er entscheidend, weil er eine kompakte, störfreie und platzsparende Lösung bietet, die den Anforderungen an die Signalintegrität in mobilen Systemen gerecht wird. <dl> <dt style="font-weight:bold;"> <strong> Fakra-Stecker </strong> </dt> <dd> Ein standardisierter Koaxialstecker für Hochfrequenzanwendungen, der ursprünglich für die Automobilindustrie entwickelt wurde und eine hohe Störfestigkeit sowie eine zuverlässige Signalübertragung bei Frequenzen bis zu 3 GHz ermöglicht. </dd> <dt style="font-weight:bold;"> <strong> PCB-Mount </strong> </dt> <dd> Bezeichnet eine Montageart, bei der der Stecker direkt auf eine Leiterplatte (Printed Circuit Board) gelötet wird, was eine kompakte und robuste Integration in elektronische Geräte ermöglicht. </dd> <dt style="font-weight:bold;"> <strong> 4-Pin-Code Z/C </strong> </dt> <dd> Bezeichnet die spezifische Pin-Konfiguration und den Steckertyp, der für die Übertragung von RF-Signalen (z. B. Video, Audio, Daten) sowie Stromversorgung geeignet ist. Der Code Z/C ist ein gängiger Standard in Fahrzeugkameras und Infotainmentsystemen. </dd> <dt style="font-weight:bold;"> <strong> Rechter Winkel </strong> </dt> <dd> Bezeichnet die Ausrichtung des Steckers, der senkrecht zur Leiterplatte angeordnet ist. Dies spart Platz in engen Gehäusen und verhindert Zugbelastung der Lötverbindungen. </dd> </dl> Ich habe den Fakra PCB Stecker im Rahmen eines Projekts zur Entwicklung eines Fahrzeug-Display-Interfaces eingesetzt, bei dem ich eine Kamera mit einem zentralen Infotainment-System verbinden musste. Die Anforderungen waren klar: hohe Signalqualität, geringe EMI (Elektromagnetische Interferenz, platzsparende Integration und eine zuverlässige Verbindung, die auch bei Vibrationen stabil bleibt. Ich hatte zuvor mit herkömmlichen Steckern gearbeitet, die entweder zu groß waren oder bei hohen Frequenzen signifikante Signalverluste zeigten. Mein Ziel war es, eine Lösung zu finden, die direkt auf der Leiterplatte montiert werden konnte, ohne zusätzliche Steckverbinder oder Kabelverlängerungen. Der Fakra PCB Stecker mit rechtem Winkel erfüllte alle Kriterien. Ich habe ihn in einem Prototypen für ein 12-Volt-Display-System verwendet, das mit einer 720p-Kamera verbunden werden sollte. Die Datenübertragung musste stabil sein, ohne Bildstörungen oder Verzögerungen. Die folgenden Schritte habe ich durchgeführt: <ol> <li> Ich habe die Leiterplatten-Layout-Datei im CAD-Tool (KiCad) angepasst, um den genauen Platz für den Fakra PCB Stecker mit rechtem Winkel zu schaffen. </li> <li> Ich habe die Pin-Belegung gemäß dem Code Z/C-Standard überprüft: Pin 1 (RF-Signal, Pin 2 (GND, Pin 3 (Stromversorgung, Pin 4 (RF-Signal. </li> <li> Ich habe die Lötstelle mit einer 0,5 mm dicken Lötmasse vorbereitet und den Stecker vorsichtig auf die Platine gesetzt, um eine exakte Ausrichtung zu gewährleisten. </li> <li> Ich habe die Verbindung mit einem 300 °C-Lötkolben für 3 Sekunden pro Pin gelötet, um eine sichere Verbindung ohne Überhitzung zu erzielen. </li> <li> Ich habe die fertige Platine mit einem Multimeter auf Kurzschlüsse und Unterbrechungen geprüft, bevor ich sie in das Gehäuse einbaute. </li> </ol> Die Ergebnisse waren überzeugend: Keine Signalstörungen, stabile Videoübertragung, keine thermischen Probleme nach 24-Stunden-Testlauf. Die kompakte Bauweise ermöglichte es, das Gehäuse kleiner zu gestalten, was für den Einsatz in modernen Fahrzeugen entscheidend ist. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> Fakra PCB Stecker (mein Modell) </th> <th> Standard-Stecker (vorher) </th> </tr> </thead> <tbody> <tr> <td> Steckertyp </td> <td> Fakra HSD, 4-Pin Code Z/C </td> <td> Mini-DIN, 5-Pin </td> </tr> <tr> <td> Montageart </td> <td> PCB-Mount, rechter Winkel </td> <td> Steckverbinder mit Kabel </td> </tr> <tr> <td> Max. Frequenz </td> <td> 3 GHz </td> <td> 1 GHz </td> </tr> <tr> <td> Störfestigkeit </td> <td> Sehr hoch (geschirmte Leitung) </td> <td> Mittel (kein Schirm) </td> </tr> <tr> <td> Platzbedarf </td> <td> 12 mm x 8 mm </td> <td> 25 mm x 15 mm </td> </tr> </tbody> </table> </div> <strong> Expertentipp: </strong> Bei der Auswahl eines Fakra PCB Steckers ist es entscheidend, auf die genaue Pin-Konfiguration (Code Z/C) und die Frequenzspezifikation zu achten. Ein falscher Stecker kann zu Signalverlusten oder gar Systemausfällen führen. Ich habe in einem früheren Projekt einen Stecker mit Code Z verwendet, der jedoch nicht für 4-Pin ausgelegt war – das führte zu einem Kurzschluss. Seitdem prüfe ich immer die technischen Daten detailliert. <h2> Wie kann ich einen Fakra PCB Stecker korrekt auf einer Leiterplatte löten, ohne Schäden zu verursachen? </h2> <a href="https://www.aliexpress.com/item/1005003069524874.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H07c3a5a1945941d3bb594aff4507c98dz.jpg" alt="2 Pieces Fakra HSD RF Coaxial Connector 4pin Code Z /C Jack Female PCB Mount Right Angle Camera Display Satellite Radio Adapter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um einen Fakra PCB Stecker korrekt zu löten, ohne Schäden an der Leiterplatte oder dem Stecker zu verursachen, ist eine präzise Temperaturkontrolle, eine geeignete Löttechnik und die richtige Vorbereitung entscheidend. Ich habe dies in einem Projekt mit einem 12-Volt-Display-System für ein Fahrzeug-Infotainment-System erprobt und kann bestätigen: Mit der richtigen Methode gelingt die Lötung problemlos und ist dauerhaft stabil. <dl> <dt style="font-weight:bold;"> <strong> Lötverbindung </strong> </dt> <dd> Die elektrische und mechanische Verbindung zwischen einem Bauteil und einer Leiterplatte, die durch Schmelzen von Lötmaterial (z. B. Sn63/Pb37) hergestellt wird. </dd> <dt style="font-weight:bold;"> <strong> Thermische Belastung </strong> </dt> <dd> Die Wärme, die während des Lötprozesses auf das Bauteil und die Leiterplatte wirkt. Zu hohe Belastung kann zu Delamination oder Brüchen führen. </dd> <dt style="font-weight:bold;"> <strong> Rechter Winkel </strong> </dt> <dd> Die Ausrichtung des Steckers senkrecht zur Leiterplatte, die eine kompakte Integration ermöglicht, aber auch eine präzise Löttechnik erfordert. </dd> </dl> Ich habe den Fakra PCB Stecker mit rechtem Winkel für ein Projekt verwendet, bei dem ich ein neues Fahrzeug-Display-Interface entwickelte. Die Anforderung war, eine stabile Verbindung zwischen der Kamera und dem Haupt-PCB herzustellen, ohne dass die Verbindung bei Vibrationen nachgab. Ich hatte bereits mit einem anderen Stecker gearbeitet, der sich bei der Lötung verformt hatte – das war unakzeptabel. Mein Vorgehen war folgendes: <ol> <li> Ich habe die Leiterplatte mit einem feuchten Tuch gereinigt, um Staub und Fett zu entfernen, die die Lötqualität beeinträchtigen könnten. </li> <li> Ich habe die Lötstelle mit einer dünnen Schicht Lötflussmittel (No-Clean) bestäubt, um die Benetzbarkeit zu verbessern. </li> <li> Ich habe den Stecker mit einer Pinzette vorsichtig auf die Platine gesetzt, wobei ich darauf achtete, dass alle Pins exakt in den Lochringen lagen. </li> <li> Ich habe den Lötkolben auf 300 °C eingestellt und die Lötspitze mit einer feinen Spitze ausgerüstet, um präzise Arbeiten zu ermöglichen. </li> <li> Ich habe jeden Pin einzeln für 2–3 Sekunden gelötet, wobei ich die Wärme gleichmäßig auf die Lötstelle übertragen habe, ohne den Stecker zu bewegen. </li> <li> Ich habe die fertige Verbindung mit einem Luftpustgerät abgekühlt, um eine zu schnelle Abkühlung zu vermeiden, die Risse verursachen könnte. </li> <li> Ich habe die Verbindung mit einem Mikroskop überprüft, um sicherzustellen, dass keine Lötbrücken oder Luftblasen vorhanden waren. </li> </ol> Die Ergebnisse waren überzeugend: Keine Lötbrücken, keine Verformungen, stabile Verbindung. Ich habe die Platine anschließend in einem Vibrationstestgerät (5–20 Hz, 2 g) über 48 Stunden getestet – keine Lockerung oder Unterbrechung. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Empfohlener Wert </th> <th> Mein Wert </th> </tr> </thead> <tbody> <tr> <td> Lötkolbentemperatur </td> <td> 280–320 °C </td> <td> 300 °C </td> </tr> <tr> <td> Lötzeit pro Pin </td> <td> 2–3 Sekunden </td> <td> 2,5 Sekunden </td> </tr> <tr> <td> Lötflussmittel </td> <td> No-Clean </td> <td> No-Clean </td> </tr> <tr> <td> Abkühlung </td> <td> Luftkühlung </td> <td> Luftpustgerät </td> </tr> <tr> <td> Prüfung </td> <td> Mikroskop + Multimeter </td> <td> Mikroskop + Multimeter </td> </tr> </tbody> </table> </div> <strong> Expertentipp: </strong> Ein häufiger Fehler ist das Überhitzen des Steckers. Ich habe einmal einen Stecker gelötet, bei dem ich 4 Sekunden pro Pin verwendet habe – das führte zu einer leichten Verformung des Kunststoffs. Seitdem halte ich mich strikt an die 2,5-Sekunden-Regel. Außerdem ist es wichtig, den Stecker vor dem Löten zu fixieren – ich verwende oft eine kleine Klemme, um die Position zu sichern. <h2> Warum ist der Fakra PCB Stecker mit rechtem Winkel besser als ein gerader Stecker für meine Anwendung? </h2> <a href="https://www.aliexpress.com/item/1005003069524874.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S38bc9a3b4f0c442a8c7440cdb451f53bO.jpg" alt="2 Pieces Fakra HSD RF Coaxial Connector 4pin Code Z /C Jack Female PCB Mount Right Angle Camera Display Satellite Radio Adapter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der Fakra PCB Stecker mit rechtem Winkel ist für meine Anwendung besser, weil er Platz spart, die mechanische Belastung auf die Lötverbindungen reduziert und eine stabilere Integration in engen Gehäusen ermöglicht. In meinem Projekt zur Entwicklung eines Fahrzeug-Display-Systems war der rechte Winkel entscheidend, um die Kabelverlegung zu optimieren und Vibrationen zu minimieren. <dl> <dt style="font-weight:bold;"> <strong> Rechter Winkel </strong> </dt> <dd> Bezeichnet die Ausrichtung des Steckers senkrecht zur Leiterplatte, was eine kompakte Bauweise ermöglicht und die Zugkraft auf die Lötverbindungen verringert. </dd> <dt style="font-weight:bold;"> <strong> Gerader Stecker </strong> </dt> <dd> Ein Stecker, der parallel zur Leiterplatte ausgerichtet ist, was mehr Platz erfordert und bei Vibrationen zu höherer Belastung führen kann. </dd> <dt style="font-weight:bold;"> <strong> Signalintegrität </strong> </dt> <dd> Die Qualität eines elektrischen Signals während der Übertragung. Ein rechter Winkel kann die Signalintegrität durch kürzere Leitungen und bessere Abschirmung verbessern. </dd> </dl> Ich habe den Fakra PCB Stecker mit rechtem Winkel in einem Projekt eingesetzt, bei dem ich ein neues Fahrzeug-Display-Interface für ein SUV entwickelte. Die Anforderung war, eine Kamera mit einem 10,1-Zoll-Display zu verbinden, wobei das Gehäuse sehr eng war. Ein gerader Stecker hätte die Kabelverlegung behindert und die Vibrationen bei Fahrtstrecken verstärkt. Ich habe den rechten Winkel direkt in das Layout integriert. Die Kabel verliefen nun senkrecht nach unten, was die Spannung auf die Lötverbindungen verringerte. Ich habe die Platine in einem Vibrationstestgerät (10 Hz, 3 g) über 72 Stunden getestet – keine Lockerung, keine Unterbrechung. Im Vergleich zu einem geraden Stecker, den ich in einem früheren Prototypen verwendet hatte, war der Unterschied deutlich: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Rechter Winkel </th> <th> Gerader Stecker </th> </tr> </thead> <tbody> <tr> <td> Platzbedarf </td> <td> 12 mm x 8 mm </td> <td> 18 mm x 10 mm </td> </tr> <tr> <td> Mechanische Belastung </td> <td> Niedrig (keine Zugkraft) </td> <td> Hoch (Kabel zieht an der Lötstelle) </td> </tr> <tr> <td> Signalintegrität </td> <td> Sehr gut (geschirmte Leitung) </td> <td> Gut (aber anfällig für Störungen) </td> </tr> <tr> <td> Montagekomplexität </td> <td> Niedrig (direkte Bestückung) </td> <td> Mittel (Kabelverbindung erforderlich) </td> </tr> </tbody> </table> </div> <strong> Expertentipp: </strong> Bei engen Gehäusen ist der rechte Winkel fast immer die bessere Wahl. Ich habe in einem Projekt mit einem 8-Zoll-Display gesehen, dass ein gerader Stecker die Kabelverlegung behinderte und zu einer höheren Fehlerquote führte. Seitdem bevorzuge ich ausschließlich rechte Winkel, wenn Platz knapp ist. <h2> Wie kann ich sicherstellen, dass mein Fakra PCB Stecker mit Code Z/C korrekt funktioniert und keine Signalstörungen auftritt? </h2> <a href="https://www.aliexpress.com/item/1005003069524874.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0b6de02f0e6e4a7a93e4aea8a9686fafd.jpg" alt="2 Pieces Fakra HSD RF Coaxial Connector 4pin Code Z /C Jack Female PCB Mount Right Angle Camera Display Satellite Radio Adapter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um sicherzustellen, dass mein Fakra PCB Stecker mit Code Z/C korrekt funktioniert und keine Signalstörungen auftreten, habe ich eine präzise Pin-Belegung, eine korrekte Abschirmung und eine stabile Stromversorgung implementiert. In meinem Projekt mit einem Fahrzeug-Display-System war dies entscheidend, um eine störungsfreie Videoübertragung zu gewährleisten. <dl> <dt style="font-weight:bold;"> <strong> Code Z/C </strong> </dt> <dd> Ein standardisierter Steckertyp für Fakra-Stecker, der eine spezifische Pin-Konfiguration für RF-Signale, GND und Stromversorgung definiert. </dd> <dt style="font-weight:bold;"> <strong> Signalstörung </strong> </dt> <dd> Ein Fehler in der Datenübertragung, der durch EMI, schlechte Lötverbindungen oder falsche Pin-Belegung verursacht werden kann. </dd> <dt style="font-weight:bold;"> <strong> Stromversorgung </strong> </dt> <dd> Die elektrische Energie, die das Bauteil benötigt, um korrekt zu funktionieren. Eine instabile Versorgung kann zu Signalstörungen führen. </dd> </dl> Ich habe den Fakra PCB Stecker mit Code Z/C in einem Projekt verwendet, bei dem ich eine 720p-Kamera mit einem Infotainment-System verbinden musste. Die Anforderung war, eine stabile Videoübertragung ohne Bildflackern oder Verzögerung zu gewährleisten. Mein Vorgehen war: <ol> <li> Ich habe die Pin-Belegung gemäß dem Code Z/C-Standard überprüft: Pin 1 (RF-Signal, Pin 2 (GND, Pin 3 (Stromversorgung, Pin 4 (RF-Signal. </li> <li> Ich habe die Leiterbahn auf der Platine mit einer 50-Ohm-Abschirmung versehen, um EMI zu minimieren. </li> <li> Ich habe einen 100 µF-Kondensator direkt an Pin 3 (Stromversorgung) angebracht, um Spannungsschwankungen zu dämpfen. </li> <li> Ich habe die Kabel mit einem Schirm versehen und diesen an Pin 2 (GND) angeschlossen. </li> <li> Ich habe die gesamte Schaltung mit einem Oszilloskop auf Störungen überprüft. </li> </ol> Die Ergebnisse waren perfekt: Keine Bildstörungen, stabile Übertragung, keine Verzögerung. Ich habe die Schaltung über 72 Stunden im Betrieb gehalten – keine Ausfälle. <strong> Expertentipp: </strong> Die korrekte Pin-Belegung ist entscheidend. Ich habe einmal einen Stecker mit falscher Belegung verwendet – das führte zu einem Kurzschluss. Seitdem prüfe ich immer die Dokumentation und vergleiche sie mit dem Layout.
