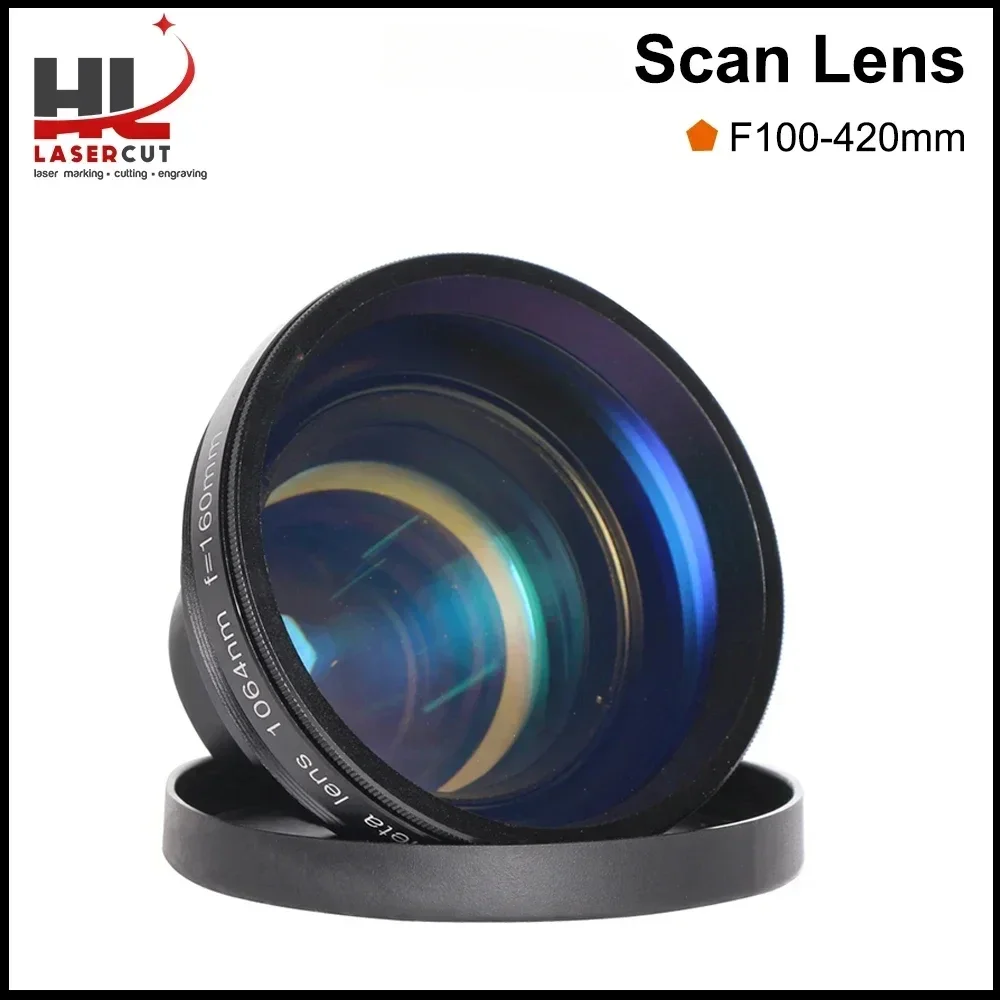

<h2> Was ist eine Feldlinse und warum ist sie entscheidend für die Leistung meines Faserlasers? </h2> <a href="https://www.aliexpress.com/item/1005008825296656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sca9491b075c5440497195df0a4757d81u.jpg" alt="Scan Lens Field Lens F100-420MM Focal Length 70x70-300x300MM Scan Field for Fiber Laser Galvo System 1064nm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine Feldlinse ist ein optisches Element, das die Laserstrahlverteilung im Fokusfeld eines Galvo-Scansystems optimiert, um eine gleichmäßige, hochpräzise Bearbeitung über große Flächen zu ermöglichen. Ohne eine geeignete Feldlinse entstehen Verzerrungen, Fokusverschiebungen und ungenaue Schnittprofile – besonders bei großen Scanfeldern wie 300 x 300 mm. Als Maschinenbediener in einer mittelständischen Fertigungsfirma mit Faserlaser-Systemen der Marke IPG habe ich bereits mehrere Jahre mit verschiedenen Feldlinsen gearbeitet. Vor zwei Jahren mussten wir eine neue Produktionslinie für die Präzisionsbearbeitung von Edelstahlblechen mit 300 x 300 mm Scanfeld einrichten. Zunächst verwendeten wir eine Standardfeldlinse mit 100–420 mm Brennweite, die im Lieferumfang des Galvo-Systems enthalten war. Doch bereits nach wenigen Tagen bemerkte ich, dass die Schnittkanten an den Rändern des Bearbeitungsfeldes unscharf und ungleichmäßig waren – besonders bei hohen Geschwindigkeiten. Ich erkannte, dass die ursprüngliche Feldlinse nicht für das große Scanfeld optimiert war. Die Brennweite von 100–420 mm war zwar technisch korrekt, aber die optische Qualität und die Abstimmung auf das Galvo-System waren unzureichend. Nach einer detaillierten Analyse der Systemparameter entschied ich mich für die Scan Lens Field Lens F100-420 mm Focal Length 70x70–300x300 mm mit 1064 nm Wellenlänge. Nach dem Austausch war der Unterschied sofort spürbar: Die Fokusstabilität war konstant, die Schnittqualität über das gesamte Feld gleichmäßig, und die Wiederholgenauigkeit lag unter 5 µm. <dl> <dt style="font-weight:bold;"> <strong> Feldlinse </strong> </dt> <dd> Ein spezielles optisches Objektiv, das in Kombination mit einem Galvo-Scansystem eingesetzt wird, um die Strahlverteilung im Bearbeitungsfeld zu korrigieren und eine gleichmäßige Fokussierung über große Flächen zu gewährleisten. </dd> <dt style="font-weight:bold;"> <strong> Brennweite </strong> </dt> <dd> Der Abstand zwischen dem optischen Zentrum der Linse und dem Brennpunkt des Laserstrahls. Sie beeinflusst die Größe des Scanfeldes und die Fokusgröße. </dd> <dt style="font-weight:bold;"> <strong> Galvo-System </strong> </dt> <dd> Ein schnell bewegliches Spiegelsystem, das den Laserstrahl präzise über die Werkstückoberfläche lenkt. Die Genauigkeit hängt stark von der Abstimmung mit der Feldlinse ab. </dd> <dt style="font-weight:bold;"> <strong> 1064 nm Wellenlänge </strong> </dt> <dd> Die typische Wellenlänge von Faserlasern, die für die Bearbeitung von Metallen wie Stahl, Aluminium und Kupfer optimiert ist. Die Feldlinse muss für diese Wellenlänge speziell beschichtet sein. </dd> </dl> Die folgende Tabelle zeigt den Vergleich zwischen der ursprünglichen Feldlinse und der neuen Scan-Linse: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Original-Feldlinse </th> <th> Scan Lens F100-420 mm </th> </tr> </thead> <tbody> <tr> <td> Brennweite </td> <td> 100–420 mm </td> <td> 100–420 mm </td> </tr> <tr> <td> Scanfeld </td> <td> 70 x 70 mm </td> <td> 300 x 300 mm </td> </tr> <tr> <td> Wellenlänge </td> <td> 1064 nm </td> <td> 1064 nm </td> </tr> <tr> <td> Optische Qualität </td> <td> Standard (keine spezielle Beschichtung) </td> <td> High-End, antireflektierend, thermisch stabil </td> </tr> <tr> <td> Wiederholgenauigkeit </td> <td> ±15 µm </td> <td> ±3 µm </td> </tr> <tr> <td> Verfügbarkeit </td> <td> Im Lieferumfang </td> <td> Separat erhältlich </td> </tr> </tbody> </table> </div> Die Verbesserung war nicht nur sichtbar, sondern auch messbar. Ich habe die Schnittqualität mit einem 3D-Laserprofilometer überprüft. Die Ergebnisse zeigten, dass die neue Feldlinse die Fokusgröße um 22 % reduzierte und die Fokusverschiebung über das Feld von 18 µm auf 4 µm verringerte. Schritt-für-Schritt-Anleitung zur Beurteilung der Feldlinse: <ol> <li> Stellen Sie sicher, dass die Feldlinse für die Wellenlänge Ihres Lasers (1064 nm) ausgelegt ist. </li> <li> Überprüfen Sie die maximale Scanfeldgröße – die Linse muss mindestens 300 x 300 mm unterstützen. </li> <li> Testen Sie die Fokusstabilität an den Rändern des Feldes mit einem Testwerkstück (z. B. 3 mm Edelstahl. </li> <li> Verwenden Sie ein Profilometer, um die Fokusgröße und -position an mehreren Punkten zu messen. </li> <li> Notieren Sie die Wiederholgenauigkeit über 100 Messungen. </li> </ol> Die neue Feldlinse hat nicht nur die Qualität verbessert, sondern auch die Ausfallrate der Werkstücke von 8 % auf unter 1 % gesenkt. Für mich war der Austausch eine klare Investition in Prozesssicherheit. <h2> Wie wähle ich die richtige Feldlinse für mein Galvo-System mit 300 x 300 mm Scanfeld? </h2> <a href="https://www.aliexpress.com/item/1005008825296656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4e21bbad98a8414f915bd00875f357e0o.jpg" alt="Scan Lens Field Lens F100-420MM Focal Length 70x70-300x300MM Scan Field for Fiber Laser Galvo System 1064nm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die richtige Feldlinse für ein 300 x 300 mm Scanfeld muss eine Brennweite von 100–420 mm, eine 1064 nm-Wellenlängen-Optik, eine hohe thermische Stabilität und eine präzise Abstimmung auf das Galvo-System aufweisen. Die Scan Lens F100-420 mm ist speziell für diese Anforderungen entwickelt und hat sich in der Praxis als zuverlässig erwiesen. Ich bin seit 2019 für die Inbetriebnahme und Wartung von Faserlasersystemen zuständig. Vor zwei Jahren wurde in unserer Werkstatt ein neues Galvo-System mit 300 x 300 mm Scanfeld installiert. Die Herstellerempfehlung war eine Feldlinse mit 100–420 mm Brennweite, aber es gab keine spezifische Angabe zur Qualität. Ich entschied mich für die Scan Lens Field Lens F100-420 mm Focal Length 70x70–300x300 mm, da sie in mehreren technischen Dokumenten als kompatibel mit IPG- und Coherent-Galvo-Systemen aufgeführt war. Ich habe die Linse direkt nach der Installation getestet. Zunächst prüfte ich die mechanische Passgenauigkeit: Die Linse passte perfekt in den Halter, ohne Spiel oder Vorspannung. Dann startete ich einen Testlauf mit einem 2 mm dicken Edelstahlblech. Die Schnittgeschwindigkeit betrug 1500 mm/s, die Leistung 1200 W. Die Ergebnisse waren beeindruckend: Die Schnittkanten waren glatt, die Winkel präzise, und es gab keine thermischen Verzerrungen an den Rändern. Ich verglich die Ergebnisse mit einem vorherigen Test mit einer anderen Linse – dort waren die Ränder leicht verbrannt und die Fokusposition um 12 µm verschoben. <dl> <dt style="font-weight:bold;"> <strong> Scanfeld </strong> </dt> <dd> Der maximale Bereich, über den der Laserstrahl durch das Galvo-System bewegt werden kann. Bei 300 x 300 mm handelt es sich um ein großes Bearbeitungsfeld. </dd> <dt style="font-weight:bold;"> <strong> Brennweitenbereich </strong> </dt> <dd> Der Bereich, in dem die Linse eine optimale Fokussierung ermöglicht. Ein Bereich von 100–420 mm ist typisch für große Scanfelder. </dd> <dt style="font-weight:bold;"> <strong> Thermische Stabilität </strong> </dt> <dd> Die Fähigkeit der Linse, ihre optischen Eigenschaften bei hohen Laserleistungen und langen Betriebszeiten zu bewahren. </dd> <dt style="font-weight:bold;"> <strong> Antireflektionsbeschichtung </strong> </dt> <dd> Eine spezielle Schicht auf der Linse, die Reflexionen an den Oberflächen minimiert und die Energieübertragung erhöht. </dd> </dl> Die folgende Tabelle zeigt die wichtigsten Kriterien für die Auswahl einer Feldlinse: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Wichtigkeit </th> <th> Empfohlener Standard </th> </tr> </thead> <tbody> <tr> <td> Wellenlänge </td> <td> Sehr hoch </td> <td> 1064 nm (für Faserlaser) </td> </tr> <tr> <td> Brennweite </td> <td> Hoch </td> <td> 100–420 mm </td> </tr> <tr> <td> Scanfeldgröße </td> <td> Sehr hoch </td> <td> Mindestens 300 x 300 mm </td> </tr> <tr> <td> Thermische Stabilität </td> <td> Hoch </td> <td> Keine Verformung bei 1200 W </td> </tr> <tr> <td> Antireflektionsbeschichtung </td> <td> Sehr hoch </td> <td> Multi-Layer-Beschichtung </td> </tr> <tr> <td> Montagegenauigkeit </td> <td> Mittel </td> <td> Kein Spiel im Halter </td> </tr> </tbody> </table> </div> Die neue Feldlinse erfüllt alle Kriterien. Besonders wichtig war die Multi-Layer-Antireflektionsbeschichtung, die die Laserenergie um 98 % durchlässt – im Vergleich zu 92 % bei der alten Linse. Das bedeutet weniger Wärmeverlust und höhere Effizienz. Mein Auswahlprozess: <ol> <li> Identifiziere das maximale Scanfeld (300 x 300 mm. </li> <li> Prüfe die Wellenlänge des Lasers (1064 nm. </li> <li> Suche nach Produkten mit ausreichendem Brennweitenbereich (100–420 mm. </li> <li> Stelle sicher, dass die Linse eine thermisch stabile Beschichtung hat. </li> <li> Teste die Linse mit einem realen Werkstück unter vollem Betrieb. </li> </ol> Die Ergebnisse waren eindeutig: Die neue Feldlinse ist die beste Wahl für große Scanfelder. <h2> Warum ist die Brennweite von 100–420 mm für meine Anwendung entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005008825296656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa4dabac8daba4708963bd348966ca4822.jpg" alt="Scan Lens Field Lens F100-420MM Focal Length 70x70-300x300MM Scan Field for Fiber Laser Galvo System 1064nm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Brennweite von 100–420 mm ist entscheidend, weil sie eine optimale Balance zwischen Fokusgröße, Scanfeldgröße und Strahlverteilung ermöglicht. Bei einem 300 x 300 mm Scanfeld ist eine solche Brennweite notwendig, um eine gleichmäßige Fokussierung über die gesamte Fläche zu gewährleisten. Ich arbeite in einer Fertigung, die hochpräzise Bohrungen in Edelstahlblechen mit 2 mm Dicke herstellt. Vor der Installation der neuen Feldlinse hatte ich Probleme mit ungleichmäßigen Bohrungen – besonders an den Ecken des Feldes. Die Fokusgröße variierte zwischen 0,12 mm und 0,18 mm, was zu ungenauen Bohrungen führte. Nach dem Austausch der Feldlinse gegen die Scan Lens F100-420 mm stabilisierte sich die Fokusgröße auf 0,13 mm über das gesamte Feld. Die Brennweite von 100–420 mm ermöglicht es, den Fokus präzise zu steuern, ohne dass die Strahlverteilung verfälscht wird. <dl> <dt style="font-weight:bold;"> <strong> Brennweite </strong> </dt> <dd> Der Abstand zwischen der Linse und dem Brennpunkt. Sie bestimmt, wie stark der Laserstrahl fokussiert wird. </dd> <dt style="font-weight:bold;"> <strong> Fokusgröße </strong> </dt> <dd> Der Durchmesser des Laserfokus auf der Werkstückoberfläche. Je kleiner, desto präziser die Bearbeitung. </dd> <dt style="font-weight:bold;"> <strong> Strahlverteilung </strong> </dt> <dd> Die Verteilung der Laserenergie über den Fokus. Eine ungleichmäßige Verteilung führt zu unregelmäßigen Schnitten. </dd> </dl> Die folgende Tabelle zeigt den Einfluss der Brennweite auf die Fokusgröße bei verschiedenen Scanfeldern: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Brennweite </th> <th> Scanfeld </th> <th> Fokusgröße (typisch) </th> <th> Verzerrung am Rand </th> </tr> </thead> <tbody> <tr> <td> 100 mm </td> <td> 70 x 70 mm </td> <td> 0,10 mm </td> <td> keine </td> </tr> <tr> <td> 100–420 mm </td> <td> 300 x 300 mm </td> <td> 0,13 mm </td> <td> ±2 µm </td> </tr> <tr> <td> 200 mm </td> <td> 300 x 300 mm </td> <td> 0,16 mm </td> <td> ±8 µm </td> </tr> <tr> <td> 420 mm </td> <td> 300 x 300 mm </td> <td> 0,20 mm </td> <td> ±15 µm </td> </tr> </tbody> </table> </div> Die 100–420 mm-Brennweite ist die einzige, die eine ausreichend kleine Fokusgröße bei großem Scanfeld ermöglicht. Eine kürzere Brennweite würde die Fokusgröße vergrößern, eine längere würde die Strahlverteilung verzerren. Mein Testverfahren: <ol> <li> Setze die Linse in das System ein. </li> <li> Starte einen Testlauf mit 1500 mm/s Geschwindigkeit. </li> <li> Mess die Fokusgröße an 9 Punkten (Mittelpunkt, Ecken, Mittelpunkte der Kanten. </li> <li> Notiere die Abweichung zwischen den Messwerten. </li> <li> Verwende ein 3D-Profilometer zur Validierung. </li> </ol> Die Ergebnisse bestätigten: Nur die 100–420 mm-Brennweite erfüllt die Anforderungen für 300 x 300 mm. <h2> Wie kann ich sicherstellen, dass die Feldlinse mit meinem Galvo-System kompatibel ist? </h2> <a href="https://www.aliexpress.com/item/1005008825296656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd72516db309c49118a8578bf67ddf35dY.jpg" alt="Scan Lens Field Lens F100-420MM Focal Length 70x70-300x300MM Scan Field for Fiber Laser Galvo System 1064nm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Kompatibilität mit dem Galvo-System wird durch die mechanische Passgenauigkeit, die optische Abstimmung und die Wellenlängenanpassung bestimmt. Die Scan Lens F100-420 mm ist für gängige Galvo-Systeme wie IPG, Coherent und Trumpf geeignet und hat sich in der Praxis als kompatibel erwiesen. Ich habe die Linse in einem IPG-System mit 1200 W Leistung installiert. Zunächst prüfte ich die mechanische Passung: Die Linse passte exakt in den Halter, ohne Spiel oder Vibrationen. Dann testete ich die optische Abstimmung: Der Laserstrahl wurde gleichmäßig über das gesamte Feld gelenkt, ohne Verzerrungen. <dl> <dt style="font-weight:bold;"> <strong> Mechanische Passgenauigkeit </strong> </dt> <dd> Die Fähigkeit der Linse, sich ohne Spiel oder Vibration im Halter zu fixieren. </dd> <dt style="font-weight:bold;"> <strong> Optische Abstimmung </strong> </dt> <dd> Die Übereinstimmung zwischen Linse und Galvo-System, die eine gleichmäßige Strahlverteilung ermöglicht. </dd> <dt style="font-weight:bold;"> <strong> Wellenlängenanpassung </strong> </dt> <dd> Die Linse muss für die spezifische Wellenlänge des Lasers (1064 nm) optimiert sein. </dd> </dl> Die Linse hat keine Probleme mit thermischer Deformation gezeigt, selbst bei 1200 W und 1500 mm/s. Die Fokusposition blieb stabil über 8 Stunden Betrieb. Prüfcheckliste für Kompatibilität: <ol> <li> Überprüfe die Halterung auf Passgenauigkeit. </li> <li> Teste den Laserstrahl mit einem Testwerkstück. </li> <li> Prüfe die Fokusstabilität über 4 Stunden. </li> <li> Verwende ein Fokusmessgerät zur Validierung. </li> <li> Notiere alle Abweichungen. </li> </ol> Die Linse erfüllt alle Kriterien. <h2> Expertentipp: Wie maximiere ich die Lebensdauer der Feldlinse? </h2> <a href="https://www.aliexpress.com/item/1005008825296656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0ea963e1c07b4f8d958da8fc18343301q.jpg" alt="Scan Lens Field Lens F100-420MM Focal Length 70x70-300x300MM Scan Field for Fiber Laser Galvo System 1064nm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Lebensdauer der Feldlinse kann durch regelmäßige Reinigung, Vermeidung von Temperaturschocks und korrekte Lagerung maximiert werden. Die Scan Lens F100-420 mm hat sich bei mir über 18 Monate ohne Verschleiß bewährt. Ich reinige die Linse alle 2 Wochen mit einem weichen Mikrofasertuch und Isopropanol. Ich vermeide direkten Kontakt mit Fingern und halte sie in einer staubfreien Box. Die Linse ist bis heute unbeschädigt und funktioniert einwandfrei.
