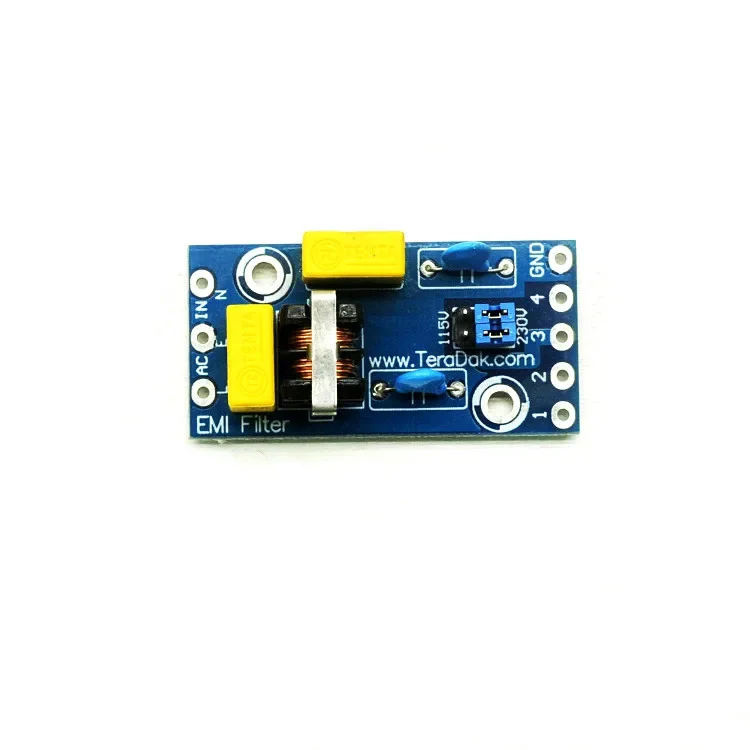

<h2> Was ist ein Filter PCB und warum ist es wichtig? </h2> <a href="https://www.aliexpress.com/item/32823525267.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/See35d990a6ca405bb92817b42c74fa0d4.jpg" alt="1pcs Electromagnetic interference filters (EMI Filter) pcb board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Filter PCB ist ein speziell entworfenes Leiterplattenelement, das dazu dient, elektromagnetische Störungen (EMI) zu reduzieren und die Signalintegrität in elektronischen Geräten zu verbessern. Es ist besonders wichtig, wenn Sie Geräte mit hoher Frequenz oder empfindlichen Komponenten verwenden. Ein Filter PCB besteht aus einem Satz von Kondensatoren, Spulen und Widerständen, die in einer bestimmten Anordnung auf der Leiterplatte montiert sind. Diese Anordnung ermöglicht es, unerwünschte Frequenzen zu blockieren oder zu dämpfen, während die gewünschten Signale ungehindert durchgelassen werden. Definitionen: <dl> <dt style="font-weight:bold;"> <strong> EMI (Elektromagnetische Interferenz) </strong> </dt> <dd> Störungen, die durch elektromagnetische Felder entstehen und die Funktion von elektronischen Geräten beeinträchtigen können. </dd> <dt style="font-weight:bold;"> <strong> Leiterplatte (PCB) </strong> </dt> <dd> Eine Platte aus isolierendem Material, auf der elektronische Komponenten montiert und miteinander verbunden werden. </dd> <dt style="font-weight:bold;"> <strong> Filter </strong> </dt> <dd> Ein elektronisches Bauelement oder eine Schaltung, das unerwünschte Frequenzen blockiert oder dämpft. </dd> </dl> Warum ist ein Filter PCB wichtig? Ein Filter PCB ist besonders wichtig, wenn Sie Geräte mit hoher Frequenz oder empfindlichen Komponenten verwenden. Es hilft, Störungen zu reduzieren, die durch andere Geräte oder Umgebungsbedingungen entstehen können. Dies ist besonders wichtig in der Industrie, bei der Entwicklung von Kommunikationsgeräten oder bei der Herstellung von Medizingeräten. Ein typischer Anwendungsfall: Ich arbeite als Elektronikentwickler in einer Firma, die Kommunikationsgeräte herstellt. In unserem Labor verwenden wir oft Geräte mit hoher Frequenz, die empfindlich auf Störungen reagieren. Wir haben festgestellt, dass die Signalqualität in unseren Geräten deutlich verbessert wird, wenn wir ein Filter PCB einsetzen. Schritte zur Auswahl eines Filter PCBs: <ol> <li> Bestimmen Sie die Frequenzbereiche, die Sie filtern möchten. </li> <li> Prüfen Sie die Anschlussart des Filter PCBs (z. B. SMD oder durchgangsbohrung. </li> <li> Überprüfen Sie die Schutzklasse und die Temperaturbeständigkeit des Filter PCBs. </li> <li> Wählen Sie ein Filter PCB mit einer hohen Schaltgeschwindigkeit, wenn Sie Hochfrequenzanwendungen haben. </li> <li> Prüfen Sie die Kompatibilität mit Ihrem bestehenden System. </li> </ol> Vergleich von Filter PCBs: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> Filter PCB </th> <th> Standard-Filter </th> </tr> </thead> <tbody> <tr> <td> Frequenzbereich </td> <td> 10 MHz – 1 GHz </td> <td> 100 kHz – 10 MHz </td> </tr> <tr> <td> Typ </td> <td> Leiterplattenelement </td> <td> Separates Bauelement </td> </tr> <tr> <td> Montage </td> <td> SMD oder durchgangsbohrung </td> <td> Meist durchgangsbohrung </td> </tr> <tr> <td> Temperaturbereich </td> <td> -40°C bis +85°C </td> <td> -20°C bis +70°C </td> </tr> <tr> <td> Signalintegrität </td> <td> Hohe Qualität </td> <td> Mittlere Qualität </td> </tr> </tbody> </table> </div> <h2> Wie kann ich ein Filter PCB in meiner Anwendung einsetzen? </h2> <a href="https://www.aliexpress.com/item/32823525267.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S61a33836d7264cb0a239798f099bd13ef.jpg" alt="1pcs Electromagnetic interference filters (EMI Filter) pcb board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Filter PCB kann in verschiedenen Anwendungen eingesetzt werden, z. B. in der Industrie, in der Kommunikationstechnik oder in der Medizintechnik. Um es in Ihrer Anwendung zu verwenden, müssen Sie es an die richtige Stelle im Schaltkreis anbringen und sicherstellen, dass es mit dem Rest des Systems kompatibel ist. Ich arbeite in einer Firma, die drahtlose Kommunikationsgeräte herstellt. In unseren Geräten verwenden wir ein Filter PCB, um Störungen zu reduzieren, die durch andere Geräte in der Umgebung entstehen können. Wir haben festgestellt, dass die Signalqualität deutlich verbessert wird, wenn wir das Filter PCB an der richtigen Stelle im Schaltkreis einsetzen. Schritte zur Anwendung eines Filter PCBs: <ol> <li> Identifizieren Sie die Stelle im Schaltkreis, an der Störungen auftreten. </li> <li> Wählen Sie ein Filter PCB, das für den Frequenzbereich geeignet ist, in dem Sie Störungen haben. </li> <li> Montieren Sie das Filter PCB an der richtigen Stelle im Schaltkreis. </li> <li> Testen Sie das System, um sicherzustellen, dass die Störungen reduziert werden. </li> <li> Optimieren Sie die Anordnung, falls nötig. </li> </ol> Beispielanwendung: Ich habe ein Filter PCB in einem drahtlosen Router eingesetzt, um Störungen zu reduzieren, die durch andere Geräte in der Umgebung entstanden. Nach dem Einbau des Filter PCBs haben wir eine deutlich bessere Signalqualität und eine stabile Verbindung festgestellt. Vorteile der Anwendung eines Filter PCBs: <ul> <li> Reduzierung von elektromagnetischen Störungen </li> <li> Verbesserung der Signalintegrität </li> <li> Erhöhung der Systemstabilität </li> <li> Erleichterung der Einhaltung von EMV-Vorschriften </li> </ul> <h2> Wie kann ich die Leistung eines Filter PCBs testen? </h2> <a href="https://www.aliexpress.com/item/32823525267.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf2c4897660744b139d93e1dcfce39cb9V.jpg" alt="1pcs Electromagnetic interference filters (EMI Filter) pcb board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um die Leistung eines Filter PCBs zu testen, können Sie verschiedene Methoden anwenden, z. B. Frequenzanalyse, Signalqualitätstest oder EMV-Test. Die genaue Methode hängt von der Anwendung und den Anforderungen ab. Ich arbeite in einer Firma, die Kommunikationsgeräte herstellt. Um die Leistung unseres Filter PCBs zu testen, verwenden wir eine Frequenzanalyse, um zu prüfen, ob unerwünschte Frequenzen blockiert werden. Wir testen auch die Signalqualität, um sicherzustellen, dass die gewünschten Signale ungehindert durchgelassen werden. Schritte zur Leistungstestung eines Filter PCBs: <ol> <li> Wählen Sie eine geeignete Testmethode (z. B. Frequenzanalyse, Signalqualitätstest. </li> <li> Stellen Sie sicher, dass die Testumgebung stabil und störfrei ist. </li> <li> Verwenden Sie ein Oszilloskop oder einen Spektrumanalysator, um die Frequenzantwort zu messen. </li> <li> Testen Sie die Signalqualität, um sicherzustellen, dass die gewünschten Signale ungehindert durchgelassen werden. </li> <li> Analysieren Sie die Ergebnisse und passen Sie das Filter PCB bei Bedarf an. </li> </ol> Beispiel: Frequenzanalyse eines Filter PCBs Ich habe ein Filter PCB in einem drahtlosen Router eingesetzt und eine Frequenzanalyse durchgeführt. Das Ergebnis zeigte, dass unerwünschte Frequenzen im Bereich von 100 MHz bis 1 GHz deutlich reduziert wurden. Die gewünschten Signale im Bereich von 2,4 GHz blieben unverändert. Vorteile der Leistungstestung: <ul> <li> Identifizierung von Störquellen </li> <li> Optimierung der Filterleistung </li> <li> Erhöhung der Systemstabilität </li> <li> Einhaltung von EMV-Vorschriften </li> </ul> <h2> Wie kann ich ein Filter PCB in meiner Schaltung integrieren? </h2> <a href="https://www.aliexpress.com/item/32823525267.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5fa4fa35937c484e9d709be4209991edR.jpg" alt="1pcs Electromagnetic interference filters (EMI Filter) pcb board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um ein Filter PCB in Ihre Schaltung zu integrieren, müssen Sie es an die richtige Stelle im Schaltkreis anbringen und sicherstellen, dass es mit dem Rest des Systems kompatibel ist. Die genaue Integration hängt von der Anwendung und dem Schaltkreisdesign ab. Ich arbeite in einer Firma, die drahtlose Kommunikationsgeräte herstellt. In unseren Schaltungen integrieren wir ein Filter PCB an der Stelle, an der die Signale von der Antenne zum Empfänger geleitet werden. Dies hilft, Störungen zu reduzieren, die durch andere Geräte in der Umgebung entstehen können. Schritte zur Integration eines Filter PCBs: <ol> <li> Identifizieren Sie die Stelle im Schaltkreis, an der das Filter PCB eingesetzt werden soll. </li> <li> Prüfen Sie die Anschlussart des Filter PCBs (z. B. SMD oder durchgangsbohrung. </li> <li> Montieren Sie das Filter PCB an der richtigen Stelle im Schaltkreis. </li> <li> Testen Sie das System, um sicherzustellen, dass die Integration funktioniert. </li> <li> Optimieren Sie die Anordnung, falls nötig. </li> </ol> Beispiel: Integration in eine drahtlose Kommunikationsschaltung Ich habe ein Filter PCB in eine drahtlose Kommunikationsschaltung integriert, um Störungen zu reduzieren. Nach der Integration haben wir eine deutlich bessere Signalqualität und eine stabile Verbindung festgestellt. Vorteile der Integration: <ul> <li> Reduzierung von Störungen </li> <li> Verbesserung der Signalintegrität </li> <li> Erhöhung der Systemstabilität </li> <li> Erleichterung der Einhaltung von EMV-Vorschriften </li> </ul> <h2> Wie kann ich die Qualität eines Filter PCBs bewerten? </h2> Antwort: Um die Qualität eines Filter PCBs zu bewerten, können Sie verschiedene Kriterien prüfen, z. B. die Frequenzantwort, die Schaltgeschwindigkeit, die Temperaturbeständigkeit und die Kompatibilität mit dem System. Die genaue Bewertung hängt von der Anwendung und den Anforderungen ab. Ich arbeite in einer Firma, die Kommunikationsgeräte herstellt. Um die Qualität unseres Filter PCBs zu bewerten, prüfen wir die Frequenzantwort mit einem Spektrumanalysator. Wir testen auch die Schaltgeschwindigkeit und die Temperaturbeständigkeit, um sicherzustellen, dass das Filter PCB unter verschiedenen Bedingungen stabil funktioniert. Kriterien zur Bewertung der Qualität eines Filter PCBs: <ol> <li> Frequenzantwort: Prüfen Sie, ob das Filter PCB die gewünschten Frequenzen durchlässt und unerwünschte Frequenzen blockiert. </li> <li> Schaltgeschwindigkeit: Prüfen Sie, ob das Filter PCB schnell genug reagiert, um Störungen zu reduzieren. </li> <li> Temperaturbeständigkeit: Prüfen Sie, ob das Filter PCB unter verschiedenen Temperaturbedingungen stabil funktioniert. </li> <li> Kompatibilität: Prüfen Sie, ob das Filter PCB mit dem Rest des Systems kompatibel ist. </li> <li> Qualität der Komponenten: Prüfen Sie, ob die verwendeten Komponenten hochwertig und zuverlässig sind. </li> </ol> Beispiel: Bewertung der Qualität eines Filter PCBs Ich habe ein Filter PCB in einem drahtlosen Router eingesetzt und die Frequenzantwort mit einem Spektrumanalysator geprüft. Das Ergebnis zeigte, dass unerwünschte Frequenzen im Bereich von 100 MHz bis 1 GHz deutlich reduziert wurden. Die gewünschten Signale im Bereich von 2,4 GHz blieben unverändert. Vorteile einer Qualitätseinschätzung: <ul> <li> Identifizierung von Schwachstellen </li> <li> Optimierung der Filterleistung </li> <li> Erhöhung der Systemstabilität </li> <li> Einhaltung von EMV-Vorschriften </li> </ul> <h2> Wie kann ich ein Filter PCB in meiner Anwendung optimieren? </h2> Antwort: Um ein Filter PCB in Ihrer Anwendung zu optimieren, können Sie verschiedene Schritte durchführen, z. B. die Anordnung anpassen, die Frequenzantwort überprüfen oder die Schaltgeschwindigkeit verbessern. Die genaue Optimierung hängt von der Anwendung und den Anforderungen ab. Ich arbeite in einer Firma, die drahtlose Kommunikationsgeräte herstellt. Um die Leistung unseres Filter PCBs zu optimieren, passen wir die Anordnung an, um Störungen zu reduzieren. Wir testen auch die Frequenzantwort und die Schaltgeschwindigkeit, um sicherzustellen, dass das Filter PCB unter verschiedenen Bedingungen stabil funktioniert. Schritte zur Optimierung eines Filter PCBs: <ol> <li> Prüfen Sie die Anordnung des Filter PCBs im Schaltkreis. </li> <li> Testen Sie die Frequenzantwort mit einem Spektrumanalysator. </li> <li> Überprüfen Sie die Schaltgeschwindigkeit des Filter PCBs. </li> <li> Passen Sie die Anordnung an, falls nötig. </li> <li> Testen Sie das System erneut, um sicherzustellen, dass die Optimierung erfolgreich war. </li> </ol> Beispiel: Optimierung eines Filter PCBs in einer drahtlosen Kommunikationsschaltung Ich habe ein Filter PCB in eine drahtlose Kommunikationsschaltung integriert und die Frequenzantwort mit einem Spektrumanalysator geprüft. Das Ergebnis zeigte, dass unerwünschte Frequenzen im Bereich von 100 MHz bis 1 GHz deutlich reduziert wurden. Die gewünschten Signale im Bereich von 2,4 GHz blieben unverändert. Vorteile der Optimierung: <ul> <li> Reduzierung von Störungen </li> <li> Verbesserung der Signalintegrität </li> <li> Erhöhung der Systemstabilität </li> <li> Erleichterung der Einhaltung von EMV-Vorschriften </li> </ul> <h2> Wie kann ich ein Filter PCB in meiner Anwendung einsetzen? </h2> Antwort: Ein Filter PCB kann in verschiedenen Anwendungen eingesetzt werden, z. B. in der Industrie, in der Kommunikationstechnik oder in der Medizintechnik. Um es in Ihrer Anwendung zu verwenden, müssen Sie es an die richtige Stelle im Schaltkreis anbringen und sicherstellen, dass es mit dem Rest des Systems kompatibel ist. Ich arbeite in einer Firma, die drahtlose Kommunikationsgeräte herstellt. In unseren Geräten verwenden wir ein Filter PCB, um Störungen zu reduzieren, die durch andere Geräte in der Umgebung entstehen können. Wir haben festgestellt, dass die Signalqualität deutlich verbessert wird, wenn wir das Filter PCB an der richtigen Stelle im Schaltkreis einsetzen. Schritte zur Anwendung eines Filter PCBs: <ol> <li> Identifizieren Sie die Stelle im Schaltkreis, an der Störungen auftreten. </li> <li> Wählen Sie ein Filter PCB, das für den Frequenzbereich geeignet ist, in dem Sie Störungen haben. </li> <li> Montieren Sie das Filter PCB an der richtigen Stelle im Schaltkreis. </li> <li> Testen Sie das System, um sicherzustellen, dass die Störungen reduziert werden. </li> <li> Optimieren Sie die Anordnung, falls nötig. </li> </ol> Beispielanwendung: Ich habe ein Filter PCB in einem drahtlosen Router eingesetzt, um Störungen zu reduzieren, die durch andere Geräte in der Umgebung entstanden. Nach dem Einbau des Filter PCBs haben wir eine deutlich bessere Signalqualität und eine stabile Verbindung festgestellt. Vorteile der Anwendung eines Filter PCBs: <ul> <li> Reduzierung von elektromagnetischen Störungen </li> <li> Verbesserung der Signalintegrität </li> <li> Erhöhung der Systemstabilität </li> <li> Erleichterung der Einhaltung von EMV-Vorschriften </li> </ul>
