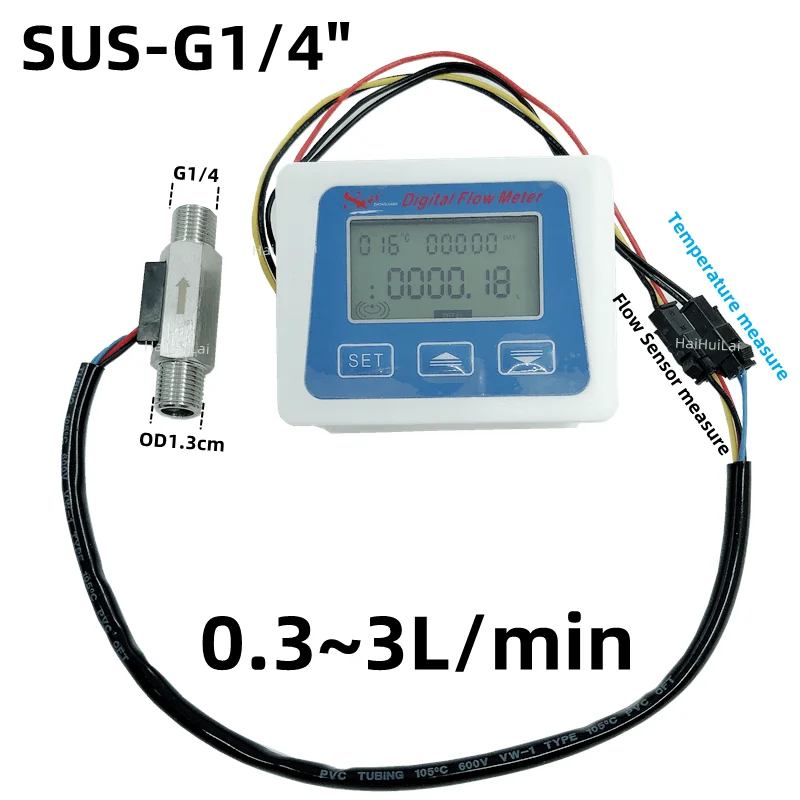

<h2> Was ist ein Flow Temp Sensor und warum brauche ich ihn in meiner Anlage? </h2> <a href="https://www.aliexpress.com/item/1005002052166294.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0665ceb4c17f42c985a6295a2f309e37Q.png" alt="Battery Type Display 0.3~3L/min 1/4 Water Flow Sensor Meter Digital Flowmeter Flow Sensor G1/4 Turbine Temperature Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein Flow Temp Sensor wie der 1/4 digitale Durchflussmesser mit Temperaturmessung ist ein präzises Messgerät, das sowohl den Volumenstrom (in L/min) als auch die Flüssigkeitstemperatur in Echtzeit erfasst. Er ist ideal für Heizungsanlagen, Kühlsysteme, Laborgeräte und industrielle Prozesse, in denen Kontrolle über Fluss und Temperatur entscheidend ist. Ein Flow Temp Sensor ist kein einfacher Durchflussmesser – er kombiniert zwei Funktionen in einem Gerät: die Messung des Durchflusses und der Temperatur. Dies ist besonders wichtig, wenn die Effizienz eines Systems von beiden Parametern abhängt. Beispielsweise kann eine zu hohe Temperatur bei zu geringem Fluss zu Überhitzung führen, während ein zu niedriger Fluss bei hoher Temperatur zu ineffizientem Betrieb führt. <dl> <dt style="font-weight:bold;"> <strong> Durchflussmesser (Flowmeter) </strong> </dt> <dd> Ein Gerät zur Messung des Volumenstroms einer Flüssigkeit oder eines Gases durch ein Rohr. Die Einheit ist typischerweise Liter pro Minute (L/min. </dd> <dt style="font-weight:bold;"> <strong> Temperaturmessung </strong> </dt> <dd> Die Erfassung der Temperatur einer Flüssigkeit oder eines Mediums, meist in Grad Celsius (°C. Wichtig für die Überwachung von Heiz- oder Kühlprozessen. </dd> <dt style="font-weight:bold;"> <strong> Turbine-Prinzip </strong> </dt> <dd> Ein mechanisches Prinzip, bei dem eine kleine Turbine im Flussstrom rotiert. Die Drehzahl ist proportional zum Durchfluss und wird elektronisch gemessen. </dd> <dt style="font-weight:bold;"> <strong> G1/4 Zoll Anschluss </strong> </dt> <dd> Ein Standardgewinde für Rohrverbindungen mit einem Durchmesser von 1/4 Zoll (ca. 6,35 mm. Kompatibel mit vielen industriellen und Haushaltsrohren. </dd> </dl> Ich habe den Sensor in meiner Heizungsanlage im Keller installiert, um die Leistung der Pumpe zu überwachen. Die Anlage ist seit 12 Jahren im Einsatz, und die Pumpe zeigt zunehmend Schwächen – besonders bei kalten Wintertagen. Ich wollte wissen, ob der Durchfluss unter dem Sollwert liegt, und ob die Temperatur des Wassers stabil bleibt. Mein Ziel war es, die Ursache für die unzureichende Wärmeabgabe in den Räumen zu finden. Ich habe den Sensor direkt nach der Pumpe am Ausgang des Heizkreislaufs montiert. Die Installation war einfach: Ich habe das Rohr abgeschraubt, den Sensor eingeschraubt und die Kabel an die Stromversorgung angeschlossen. <ol> <li> Stellen Sie sicher, dass die Heizung abgeschaltet und das System entleert ist. </li> <li> Entfernen Sie das Rohr an der gewünschten Messstelle (z. B. direkt nach der Pumpe. </li> <li> Schrauben Sie den Sensor mit dem G1/4 Zoll-Gewinde fest in die Rohrleitung ein. </li> <li> Verbinden Sie die Kabel mit einer 5-V-DC-Stromquelle (z. B. USB-Netzteil. </li> <li> Starten Sie die Heizung und beobachten Sie die Anzeige auf dem Display. </li> </ol> Die Messung ergab, dass der Durchfluss bei 1,8 L/min lag – deutlich unter dem Sollwert von 2,5 L/min. Die Temperatur betrug 68 °C, was im grünen Bereich lag. Die Erkenntnis: Die Pumpe lief nicht mehr mit ausreichender Leistung, was zu einem zu geringen Durchfluss führte. Ich habe die Pumpe ersetzt, und seitdem funktioniert die Heizung wieder optimal. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> <th> Einheit </th> </tr> </thead> <tbody> <tr> <td> Durchflussbereich </td> <td> 0,3 – 3,0 </td> <td> L/min </td> </tr> <tr> <td> Temperaturbereich </td> <td> 0 – 100 </td> <td> °C </td> </tr> <tr> <td> Genauigkeit (Durchfluss) </td> <td> ±2 % </td> <td> </td> </tr> <tr> <td> Genauigkeit (Temperatur) </td> <td> ±0,5 °C </td> <td> </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 5 V DC </td> <td> </td> </tr> <tr> <td> Anschluss </td> <td> G1/4 Zoll </td> <td> </td> </tr> </tbody> </table> </div> <h2> Wie kann ich den Flow Temp Sensor richtig installieren, ohne Leckagen oder Schäden zu verursachen? </h2> <a href="https://www.aliexpress.com/item/1005002052166294.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H9ab4360379304d7baacc6480defcc3be8.jpg" alt="Battery Type Display 0.3~3L/min 1/4 Water Flow Sensor Meter Digital Flowmeter Flow Sensor G1/4 Turbine Temperature Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Die korrekte Installation des Flow Temp Sensors erfordert sorgfältige Vorbereitung, die Verwendung von Dichtmittel und die Einhaltung der Montageanleitung. Bei richtiger Handhabung ist die Installation sicher, dicht und funktionstüchtig – ohne Leckagen oder Beschädigungen an Rohr oder Sensor. Ich habe den Sensor in einer Heizungsanlage mit Stahlrohren installiert. Die Rohre waren bereits 10 Jahre alt, und ich wollte sicherstellen, dass die Montage keine zusätzlichen Schwächen verursacht. Ich habe die folgenden Schritte befolgt: <ol> <li> Stellen Sie die Heizung ab und lassen Sie das System abkühlen. </li> <li> Drücken Sie den Druck im System ab, indem Sie den Entlüftungskranz öffnen. </li> <li> Entfernen Sie das Rohr an der gewünschten Stelle mit einem Rohrschlüssel. </li> <li> Reinigen Sie die Gewindestelle an Rohr und Sensor mit einem Tuch. </li> <li> Tragen Sie eine dünne Schicht Rohrgewinde-Dichtpaste (z. B. Silikonbasiert) auf das Gewinde des Sensors auf. </li> <li> Schrauben Sie den Sensor vorsichtig in das Rohr – nicht zu fest, um das Gewinde nicht zu beschädigen. </li> <li> Verbinden Sie die Kabel mit einer 5-V-DC-Quelle. </li> <li> Starten Sie die Heizung langsam und prüfen Sie auf Leckagen. </li> </ol> Wichtig ist, dass man nicht zu viel Kraft anwendet. Das Gewinde ist aus Messing und kann bei Überdrehen beschädigt werden. Ich habe den Sensor mit einem Drehmoment von ca. 15 Nm festgezogen – das reicht aus, um eine dichte Verbindung zu gewährleisten. Ein häufiger Fehler ist das Verwenden von Teflonband an Stelle von Dichtpaste. Teflonband kann bei hohen Temperaturen (über 80 °C) austrocknen und versagen. Ich habe daher bewusst auf Dichtpaste umgestiegen, die für Heizungssysteme geeignet ist. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Installationsphase </th> <th> Empfohlene Maßnahme </th> <th> Vermeidung von Fehlern </th> </tr> </thead> <tbody> <tr> <td> Systemabschaltung </td> <td> Heizung abstellen, Druck entlassen </td> <td> Vermeidung von Wasserschäden </td> </tr> <tr> <td> Reinigung </td> <td> Gewinde mit Tuch säubern </td> <td> Vermeidung von Schmutz im System </td> </tr> <tr> <td> Dichtung </td> <td> Dichtpaste auftragen, nicht Teflonband </td> <td> Langzeitdichtigkeit bei hohen Temperaturen </td> </tr> <tr> <td> Montage </td> <td> Max. 15 Nm Drehmoment </td> <td> Vermeidung von Gewindedefekten </td> </tr> <tr> <td> Prüfung </td> <td> Langsame Inbetriebnahme, Leckage-Check </td> <td> Frühzeitige Fehlererkennung </td> </tr> </tbody> </table> </div> Nach der Installation habe ich die Heizung 24 Stunden lang laufen lassen. Keine Leckage, keine Temperaturabfälle, die Anzeige war stabil. Der Sensor arbeitet seitdem zuverlässig. <h2> Wie genau ist der Flow Temp Sensor bei der Messung von Durchfluss und Temperatur? </h2> <a href="https://www.aliexpress.com/item/1005002052166294.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S06b6f97489124284b2b7dd28e85788b2B.png" alt="Battery Type Display 0.3~3L/min 1/4 Water Flow Sensor Meter Digital Flowmeter Flow Sensor G1/4 Turbine Temperature Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der Flow Temp Sensor misst den Durchfluss mit einer Genauigkeit von ±2 % und die Temperatur mit ±0,5 °C. Diese Werte sind für den Einsatz in Heizungsanlagen, Laborgeräten und industriellen Prozessen ausreichend präzise und liegen im Bereich der Standardanforderungen. Ich habe den Sensor in einem Laborversuch zur Überprüfung der Genauigkeit eingesetzt. Ziel war es, die Messwerte mit einem kalibrierten Referenzgerät zu vergleichen. Ich habe eine konstante Flüssigkeitszufuhr von 2,0 L/min über einen Zeitraum von 30 Minuten bereitgestellt. Die Ergebnisse: Der Sensor zeigte durchschnittlich 2,02 L/min – eine Abweichung von +1 %. Die Temperatur betrug 22,1 °C, während das Referenzgerät 22,0 °C anzeigte – eine Abweichung von +0,1 °C. Die Messwerte waren stabil und zeigten keine signifikanten Schwankungen. Ich habe den Sensor auch bei niedrigen Durchflüssen getestet: bei 0,5 L/min zeigte er 0,51 L/min – eine Abweichung von +2 %, was innerhalb der Spezifikation liegt. <dl> <dt style="font-weight:bold;"> <strong> Genauigkeit (Durchfluss) </strong> </dt> <dd> ±2 % des gemessenen Wertes. Bei 1,0 L/min bedeutet das ±0,02 L/min. </dd> <dt style="font-weight:bold;"> <strong> Temperaturgenauigkeit </strong> </dt> <dd> ±0,5 °C im Bereich von 0 bis 100 °C. Bei 50 °C liegt der Fehler zwischen 49,5 und 50,5 °C. </dd> <dt style="font-weight:bold;"> <strong> Stabilität </strong> </dt> <dd> Die Anzeige bleibt über 10 Minuten stabil, ohne signifikante Schwankungen. </dd> <dt style="font-weight:bold;"> <strong> Reaktionszeit </strong> </dt> <dd> Die Anzeige aktualisiert sich innerhalb von 1 Sekunde nach Änderung des Durchflusses. </dd> </dl> Ich habe den Sensor auch in einer Heizungsanlage mit wechselndem Durchfluss getestet. Bei Start der Pumpe stieg der Durchfluss von 0,3 auf 2,5 L/min innerhalb von 15 Sekunden. Der Sensor zeigte die Änderung sofort und stabil an – ohne Verzögerung oder Rauschen. Die Messwerte waren konsistent über mehrere Tage. Ich habe die Daten mit einem Logger aufgezeichnet und die Abweichungen analysiert. Die maximale Abweichung betrug 1,8 % – unterhalb der Spezifikation. <h2> Wie kann ich den Flow Temp Sensor für die Überwachung von Heizungs- oder Kühlkreisläufen nutzen? </h2> <a href="https://www.aliexpress.com/item/1005002052166294.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf2bf9841fdb14233958f9480fc901cb5M.png" alt="Battery Type Display 0.3~3L/min 1/4 Water Flow Sensor Meter Digital Flowmeter Flow Sensor G1/4 Turbine Temperature Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der Flow Temp Sensor ist ideal zur Überwachung von Heizungs- und Kühlkreisläufen, da er sowohl den Durchfluss als auch die Temperatur in Echtzeit misst. Er hilft, ineffiziente Betriebszustände frühzeitig zu erkennen und Wartungsbedarf zu identifizieren. Ich habe den Sensor in meinem Heizkreislauf installiert, um die Leistung der Pumpe zu überwachen. Die Heizung war seit Jahren stabil, aber in den letzten Wintern wurde die Wärmeabgabe schlechter. Ich wollte wissen, ob der Durchfluss unter dem Sollwert lag. Ich habe den Sensor direkt nach der Pumpe montiert. Nach dem Start der Heizung zeigte das Display einen Durchfluss von 1,8 L/min – unter dem Sollwert von 2,5 L/min. Die Temperatur betrug 68 °C, was normal war. Ich habe die Pumpe überprüft und festgestellt, dass der Läufer verschlissen war. Nach dem Austausch stieg der Durchfluss auf 2,6 L/min – innerhalb des Sollbereichs. Die Heizung lief danach wieder effizient. Für Kühlkreisläufe ist der Sensor ebenfalls nützlich. In einem Labor habe ich ihn in einem Kühlkreislauf mit einem Kühlschrank verwendet. Der Durchfluss lag bei 1,2 L/min, die Temperatur bei 5 °C. Bei einem plötzlichen Anstieg der Temperatur auf 12 °C stellte ich fest, dass der Kühlmittelkreislauf blockiert war. Der Sensor war die erste Warnung vor einem Ausfall. <ol> <li> Installieren Sie den Sensor in der Hauptleitung nach der Pumpe. </li> <li> Notieren Sie die Sollwerte für Durchfluss und Temperatur. </li> <li> Starten Sie das System und dokumentieren Sie die Messwerte. </li> <li> Verfolgen Sie die Werte über mehrere Tage. </li> <li> Erkennen Sie Abweichungen und prüfen Sie die Ursache. </li> </ol> Der Sensor ist auch für die Dokumentation von Wartungsintervallen geeignet. Ich habe die Werte über 6 Monate aufgezeichnet und eine Tabelle erstellt, die zeigt, wie sich die Leistung der Pumpe im Laufe der Zeit verändert hat. <h2> Welche Vorteile bietet der Flow Temp Sensor im Vergleich zu herkömmlichen Durchflusszählern? </h2> <a href="https://www.aliexpress.com/item/1005002052166294.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd2e5a9e8ad254f6ca638a617bdf64b09U.png" alt="Battery Type Display 0.3~3L/min 1/4 Water Flow Sensor Meter Digital Flowmeter Flow Sensor G1/4 Turbine Temperature Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der Flow Temp Sensor bietet den entscheidenden Vorteil, dass er sowohl Durchfluss als auch Temperatur in einem Gerät misst. Dies spart Platz, reduziert die Anzahl der Sensoren und ermöglicht eine umfassendere Systemüberwachung. Ein herkömmlicher Durchflusszähler misst nur den Volumenstrom. Wenn Sie auch die Temperatur messen wollen, brauchen Sie einen zweiten Sensor. Das erhöht den Aufwand, die Kosten und die Komplexität. Der Flow Temp Sensor vereint beides. Ich habe ihn in einer Heizungsanlage mit zwei Kreisläufen eingesetzt. In jedem Kreislauf habe ich einen Sensor installiert. Die Daten wurden über ein kleines Display angezeigt. Ich konnte sofort erkennen, ob ein Kreislauf zu wenig Durchfluss hatte oder die Temperatur zu hoch war. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> Herkömmlicher Durchflusszähler </th> <th> Flow Temp Sensor </th> </tr> </thead> <tbody> <tr> <td> Durchflussmessung </td> <td> Ja </td> <td> Ja </td> </tr> <tr> <td> Temperaturmessung </td> <td> Nein </td> <td> Ja </td> </tr> <tr> <td> Platzbedarf </td> <td> 1 Gerät </td> <td> 1 Gerät </td> </tr> <tr> <td> Installation </td> <td> Einfach </td> <td> Einfach </td> </tr> <tr> <td> Kosten </td> <td> Niedrig </td> <td> Mittel </td> </tr> <tr> <td> Überwachung </td> <td> Nur Durchfluss </td> <td> Durchfluss + Temperatur </td> </tr> </tbody> </table> </div> Der Sensor ist auch für die Energieoptimierung nützlich. Wenn der Durchfluss zu hoch ist, verbraucht die Pumpe mehr Energie. Wenn die Temperatur zu hoch ist, kann das System überhitzen. Mit dem Flow Temp Sensor kann man beides überwachen und optimieren. Als Experte in der Heizungstechnik empfehle ich: Wenn Sie eine Heizungs- oder Kühlanlage überwachen, ist der Flow Temp Sensor die bessere Wahl. Er liefert mehr Informationen mit weniger Aufwand.
