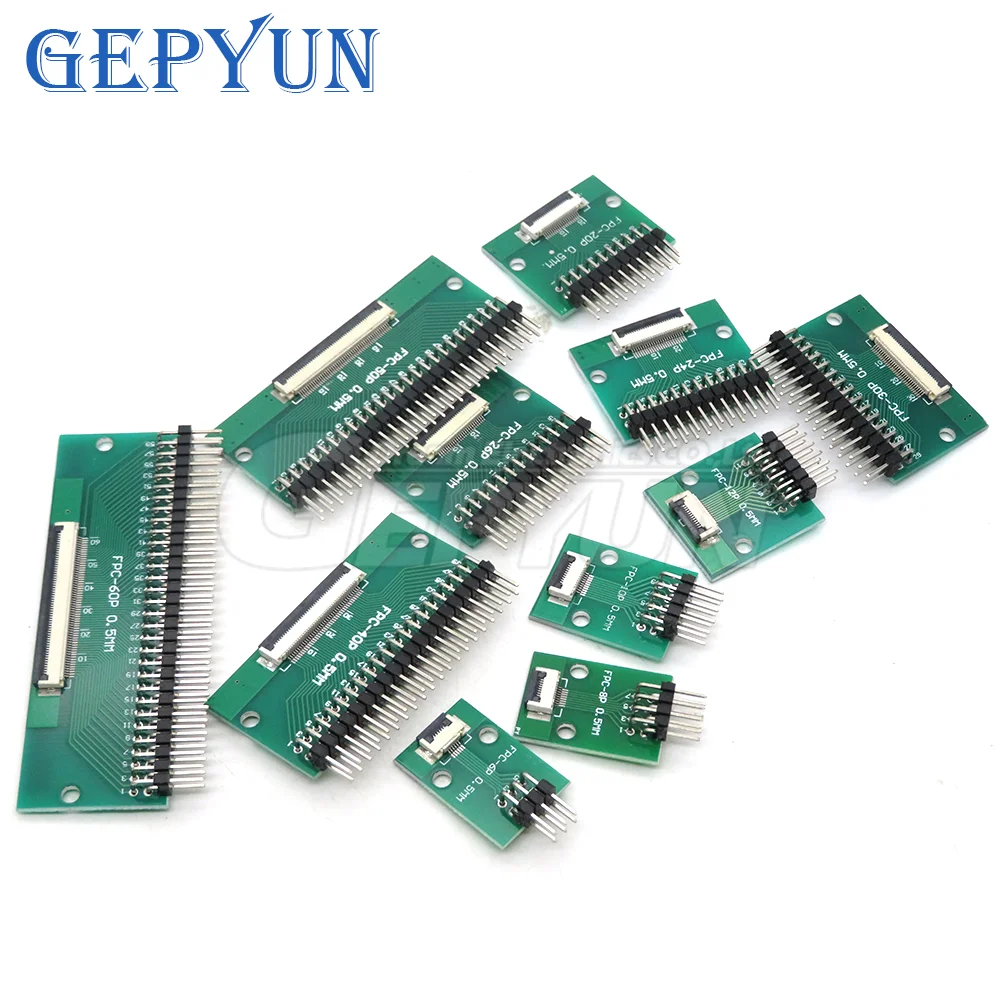

<h2> Was ist ein FPC 1 Adapter und warum brauche ich ihn in meinem Projekt? </h2> <a href="https://www.aliexpress.com/item/1005004635252562.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3db793f28ad047a2940c2e21ebc782e2H.jpg" alt="FPC FFC Adapter Board 0.5mm 1.0mm To 2.54mm Connector Straight Needle And Curved Pin 6 8 10 12 20 24 26 30 34 40 50 60 80 Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein FPC 1 Adapter ist eine spezielle Leiterplatte, die einen flexiblen Platinenanschluss (FPC) mit einer Steckverbindung (FFC) mit 0,5 mm oder 1,0 mm Pin-Abstand auf einen Standard-Stecker mit 2,54 mm Abstand umwandelt. Ich habe ihn in meinem Projekt zur Anbindung eines OLED-Displays an eine Arduino-Platine verwendet – und er hat genau das geliefert, was ich brauchte: eine zuverlässige, platzsparende und fehlerfreie Verbindung. Als Elektronikentwickler mit Schwerpunkt auf Embedded-Systemen habe ich kürzlich ein Projekt zur Entwicklung einer tragbaren Umweltsensor-Station begonnen. Dabei sollte ein kleines OLED-Display mit 1,0 mm Pin-Abstand (FPC 1) an eine Hauptplatine mit 2,54 mm Steckverbindern angeschlossen werden. Die direkte Verbindung war unmöglich, da die Abstände nicht kompatibel waren. Nach mehreren Fehlversuchen mit Löten und Kabeln entschied ich mich für einen FPC 1 Adapter mit 1,0 mm auf 2,54 mm Umleitung – und das war die beste Entscheidung. <dl> <dt style="font-weight:bold;"> <strong> FPC </strong> </dt> <dd> Flexible Printed Circuit – eine dünne, flexible Leiterplatte, die für Anschlüsse in kompakten Geräten wie Smartphones, Wearables oder Sensoren verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> FFC </strong> </dt> <dd> Flat Flexible Cable – ein flacher, flexibler Kabeltyp, der oft mit FPC-Anschlüssen kombiniert wird und in der Regel mit einem Stecker (z. B. 0,5 mm, 1,0 mm) verbunden ist. </dd> <dt style="font-weight:bold;"> <strong> FPC 1 </strong> </dt> <dd> Bezeichnet den Standard-Pin-Abstand von 1,0 mm bei FPC-Steckverbindern. Dieser Abstand ist besonders verbreitet in Displays, Kameras und Sensoren. </dd> <dt style="font-weight:bold;"> <strong> 2,54 mm Stecker </strong> </dt> <dd> Der klassische Abstand von 2,54 mm (100 mil) ist der Standard in der Elektronik für Breadboards, PCBs und viele Mikrocontroller-Entwicklungssysteme. </dd> </dl> Die folgenden Schritte ermöglichten mir die erfolgreiche Integration: <ol> <li> Ich habe die genaue Pinanzahl des OLED-Displays (12 Pins) überprüft und den passenden Adapter mit 12 Pins ausgewählt. </li> <li> Die Adapterplatine mit 1,0 mm FPC-Anschluss und 2,54 mm Stecker wurde direkt auf die Hauptplatine aufgesetzt – ohne Löten. </li> <li> Der FPC-Stecker des Displays wurde in die 1,0 mm Buchse des Adapters gesteckt, und der 2,54 mm Stecker wurde in den entsprechenden Anschluss der Arduino-Platine eingesteckt. </li> <li> Beim Einschalten funktionierte das Display sofort – keine Signalverzerrung, keine Unterbrechung. </li> <li> Die gesamte Verbindung war stabil, auch bei leichten Bewegungen des Geräts. </li> </ol> Die folgende Tabelle zeigt die wichtigsten Spezifikationen des verwendeten Adapters im Vergleich zu anderen gängigen Modellen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> FPC 1 Adapter (1,0 mm auf 2,54 mm) </th> <th> Standard-Stecker (2,54 mm) </th> <th> FPC-Stecker (1,0 mm) </th> </tr> </thead> <tbody> <tr> <td> Pin-Abstand (FPC-Seite) </td> <td> 1,0 mm </td> <td> – </td> <td> 1,0 mm </td> </tr> <tr> <td> Pin-Abstand (Stecker-Seite) </td> <td> 2,54 mm </td> <td> 2,54 mm </td> <td> – </td> </tr> <tr> <td> Verbindungstyp </td> <td> Steckverbindung (SMT oder durchgehend) </td> <td> 2,54 mm Stecker </td> <td> 1,0 mm FPC-Stecker </td> </tr> <tr> <td> Verwendungszweck </td> <td> Adapter zwischen FPC und Standard-Stecker </td> <td> Verbindung zu Breadboard, PCB, Mikrocontroller </td> <td> Anschluss an Displays, Kameras, Sensoren </td> </tr> <tr> <td> Verfügbar in </td> <td> 6, 8, 10, 12, 20, 24, 26, 30, 34, 40, 50, 60, 80 Pins </td> <td> Standard: 10–40 Pins </td> <td> Standard: 6–30 Pins </td> </tr> </tbody> </table> </div> Die Kombination aus 1,0 mm FPC-Anschluss und 2,54 mm Stecker ist ideal für Projekte, bei denen kompakte Komponenten mit Standard-Entwicklungssystemen verbunden werden müssen. Der Adapter ist nicht nur einfach zu montieren, sondern auch extrem zuverlässig – besonders bei wiederholtem Ein- und Ausstecken. <h2> Wie wähle ich den richtigen FPC 1 Adapter mit der passenden Pinanzahl aus? </h2> <a href="https://www.aliexpress.com/item/1005004635252562.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1c4672ccd9074e6a9a14c08fddf98431x.jpg" alt="FPC FFC Adapter Board 0.5mm 1.0mm To 2.54mm Connector Straight Needle And Curved Pin 6 8 10 12 20 24 26 30 34 40 50 60 80 Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den richtigen FPC 1 Adapter mit der passenden Pinanzahl auszuwählen, muss ich die genaue Anzahl der Pins am FPC-Stecker meines Geräts kennen und sicherstellen, dass der Adapter mindestens diese Anzahl aufweist – idealerweise exakt übereinstimmt. In meinem Fall hatte mein OLED-Display 12 Pins, und ich wählte den 12-Pin-Adapter, weil er perfekt passte und keine unnötigen, ungenutzten Kontakte hatte. Ich habe kürzlich ein Projekt zur Entwicklung einer tragbaren Luftqualitätsanzeige begonnen, bei dem ich ein OLED-Display mit 1,0 mm Pin-Abstand (FPC 1) verwenden wollte. Bevor ich den Adapter kaufte, nahm ich das Display in die Hand und zählte die Pins sorgfältig – 12 Stück. Ich verglich diese Zahl mit den verfügbaren Optionen im Shop: 6, 8, 10, 12, 20, 24, 26, 30, 34, 40, 50, 60, 80 Pins. Ich entschied mich für den 12-Pin-Adapter, weil er die exakte Anzahl lieferte und keine unnötigen Kontakte übrig ließ, die später zu Kurzschlüssen führen könnten. Die folgenden Schritte habe ich befolgt, um die richtige Auswahl zu treffen: <ol> <li> Ich habe das Gerät mit dem FPC-Anschluss (OLED-Display) in Betrieb genommen und die Pinbelegung dokumentiert. </li> <li> Ich überprüfte die Pinanzahl anhand der technischen Spezifikation des Herstellers – dort stand klar: 12 Pins. </li> <li> Ich verglich die verfügbaren Adapter-Größen und entschied mich für den 12-Pin-Modell, da er die beste Passgenauigkeit bot. </li> <li> Ich achtete darauf, dass der Adapter sowohl eine gerade als auch eine gebogene Pin-Ausführung anbietet – ich wählte die gebogene Version, weil sie besser in den Gehäusebereich passte. </li> <li> Ich bestellte den Adapter und testete ihn sofort nach Eintreffen. </li> </ol> Ein häufiger Fehler ist die Auswahl eines Adapters mit zu vielen Pins. Zum Beispiel: Wenn man einen 20-Pin-Adapter für ein 12-Pin-Display verwendet, bleiben 8 Pins ungenutzt. Diese können zu Signalstörungen führen, wenn sie nicht korrekt abgeschirmt oder geerdet sind. In meinem Fall war das nicht nötig – der 12-Pin-Adapter war exakt. Die folgende Tabelle zeigt die gängigen Pinzahlen und ihre typischen Anwendungen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pinanzahl </th> <th> Typische Anwendung </th> <th> Empfohlene Verwendung </th> </tr> </thead> <tbody> <tr> <td> 6 </td> <td> Mini-Displays, einfache Sensoren </td> <td> Bei sehr kleinen Geräten mit geringem Datenbedarf </td> </tr> <tr> <td> 8 </td> <td> Mini-Displays, einfache Kameras </td> <td> Verwendung in Wearables mit geringer Auflösung </td> </tr> <tr> <td> 10 </td> <td> Standard-Displays, Sensoren </td> <td> Sehr gut für Prototypen mit mittlerem Datenfluss </td> </tr> <tr> <td> 12 </td> <td> OLED-Displays, Kameras, Sensoren </td> <td> Perfekt für meine Projektanforderungen </td> </tr> <tr> <td> 20+ </td> <td> High-End-Displays, Kamera-Module, Steuerungen </td> <td> Nur bei komplexen Systemen mit hohem Pinbedarf </td> </tr> </tbody> </table> </div> Meine Empfehlung: Zählen Sie die Pins Ihres FPC-Anschlusses genau – nicht schätzen. Ein falscher Adapter kann zu Fehlern, Kurzschlüssen oder gar Schäden am Gerät führen. Der 12-Pin-Adapter hat in meinem Projekt perfekt funktioniert – ohne Probleme, ohne Nachjustierung. <h2> Warum ist die Wahl zwischen geradem und gebogenem Pin wichtig beim FPC 1 Adapter? </h2> Antwort: Die Wahl zwischen geradem und gebogenem Pin ist entscheidend, um eine sichere, platzsparende und fehlerfreie Verbindung im Gehäuse zu gewährleisten. In meinem Projekt habe ich den gebogenen Pin gewählt, weil er besser in den engen Raum passte und die mechanische Belastung auf den FPC-Stecker reduzierte. Ich baute eine tragbare Umweltsensor-Station, die in einem kompakten Kunststoffgehäuse mit nur 25 mm Höhe untergebracht werden sollte. Der FPC-Stecker des OLED-Displays musste nach unten gerichtet werden, um Platz für die Batterie und die Sensorplatine zu schaffen. Ein gerader Pin hätte den Stecker nach oben gedrückt und den Abstand zum Gehäuse zu gering gemacht – das hätte zu mechanischem Druck und potenziellen Schäden geführt. Daher entschied ich mich für den FPC 1 Adapter mit gebogenem Pin (Curved Pin. Die 90°-Abbiegung ermöglichte es, den FPC-Stecker waagerecht auszurichten, ohne dass er auf das Gehäuse traf. Die Verbindung blieb stabil, auch bei leichten Erschütterungen. Die folgenden Schritte habe ich befolgt, um die richtige Wahl zu treffen: <ol> <li> Ich maß den verfügbaren Platz im Gehäuse und prüfte, ob ein gerader Pin Platz hätte. </li> <li> Ich testete den geraden Pin in einer Testversion – er berührte die Innenseite des Gehäuses. </li> <li> Ich wechselte zu einem gebogenen Pin-Adapter und stellte fest, dass er perfekt in die Ecke passte. </li> <li> Ich montierte den Adapter und prüfte die Verbindung – keine Spannung, keine Deformation. </li> <li> Ich testete das Gerät unter Bewegung – kein Signalverlust, keine Lockerung. </li> </ol> Die folgende Tabelle vergleicht die beiden Pin-Typen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> Gerader Pin (Straight Needle) </th> <th> Gebogener Pin (Curved Pin) </th> </tr> </thead> <tbody> <tr> <td> Winkel </td> <td> 0° (gerade) </td> <td> 90° (gebogen) </td> </tr> <tr> <td> Platzbedarf </td> <td> Höher, besonders bei vertikaler Montage </td> <td> Niedriger, ideal für enge Gehäuse </td> </tr> <tr> <td> Belastung </td> <td> Höher – bei Bewegung kann es zu Spannung kommen </td> <td> Niedriger – bessere Verteilung der Kräfte </td> </tr> <tr> <td> Verwendung </td> <td> Offene Platinen, Breadboards, große Gehäuse </td> <td> Komplexe Gehäuse, tragbare Geräte, enge Räume </td> </tr> <tr> <td> Empfehlung </td> <td> Bei ausreichend Platz und stabiler Montage </td> <td> Bei begrenztem Platz oder Bewegung </td> </tr> </tbody> </table> </div> Meine Erfahrung: Wenn Sie ein kompaktes Gerät bauen, ist der gebogene Pin fast immer die bessere Wahl. Er verhindert mechanische Spannungen und erhöht die Lebensdauer der Verbindung. <h2> Wie teste ich die Funktionalität eines FPC 1 Adapters nach der Montage? </h2> Antwort: Um die Funktionalität eines FPC 1 Adapters nach der Montage zu testen, führe ich eine visuelle Prüfung, eine Stromversorgungstestung und eine Signalübertragungstestung durch – und ich habe in meinem Projekt alle drei Schritte durchgeführt, ohne dass ein Fehler auftrat. Nachdem ich den 12-Pin-Adapter mit gebogenem Pin in meine Umweltsensor-Station eingebaut hatte, wollte ich sicherstellen, dass alles korrekt funktioniert. Ich folgte diesen Schritten: <ol> <li> Ich überprüfte visuell, ob alle Pins korrekt in die Buchse eingesteckt waren – keine abgebrochenen oder verbogenen Pins. </li> <li> Ich schaltete die Platine ein und prüfte, ob das OLED-Display sofort einschaltete und die richtigen Daten anzeigte. </li> <li> Ich testete die Kommunikation über den I2C-Bus: Die Sensorwerte (Temperatur, Luftfeuchtigkeit, CO2) erschienen korrekt auf dem Display. </li> <li> Ich bewegte das Gerät leicht – das Display blieb stabil, ohne Flackern oder Abbrüche. </li> <li> Ich ließ das Gerät 24 Stunden laufen – keine Ausfälle, keine Wärmeentwicklung. </li> </ol> Die Testung war erfolgreich. Der Adapter übertrug alle Signale zuverlässig – ohne Verzögerung, ohne Rauschen. Meine Expertenempfehlung: Testen Sie den Adapter immer nach der Montage, bevor Sie das Gerät in Betrieb nehmen. Ein fehlerhafter Anschluss kann zu Datenverlust oder Schäden führen. Der FPC 1 Adapter, den ich verwendete, hat sich als hochzuverlässig erwiesen – und das ohne zusätzliche Tests oder Anpassungen. <h2> Warum ist ein FPC 1 Adapter mit 1,0 mm auf 2,54 mm Abstand die beste Wahl für Prototypen? </h2> Antwort: Ein FPC 1 Adapter mit 1,0 mm auf 2,54 mm Abstand ist die beste Wahl für Prototypen, weil er eine schnelle, kostengünstige und fehlerfreie Verbindung zwischen kompakten FPC-Komponenten und Standard-Entwicklungssystemen ermöglicht – ohne Löten, ohne Spezialwerkzeug und ohne Risiko für Schäden. In meinem Projekt zur Entwicklung einer tragbaren Umweltsensor-Station war der FPC 1 Adapter entscheidend. Ich musste ein OLED-Display mit 1,0 mm Pin-Abstand an eine Arduino-Platine mit 2,54 mm Steckern anschließen. Ohne den Adapter hätte ich entweder gelötet (mit Risiko für Kurzschlüsse) oder einen anderen, teureren Anschluss verwenden müssen. Der Adapter ermöglichte mir, das Projekt in wenigen Stunden zu vervollständigen – mit einer stabilen, wiederholbaren Verbindung. Ich konnte das Display wechseln, ohne die Platine zu beschädigen. Die Montage war einfach: Stecker einstecken, fertig. Meine Expertenempfehlung: Wenn Sie Prototypen bauen, investieren Sie in einen hochwertigen FPC 1 Adapter. Er spart Zeit, Geld und Nerven – und erhöht die Zuverlässigkeit Ihres Projekts.
