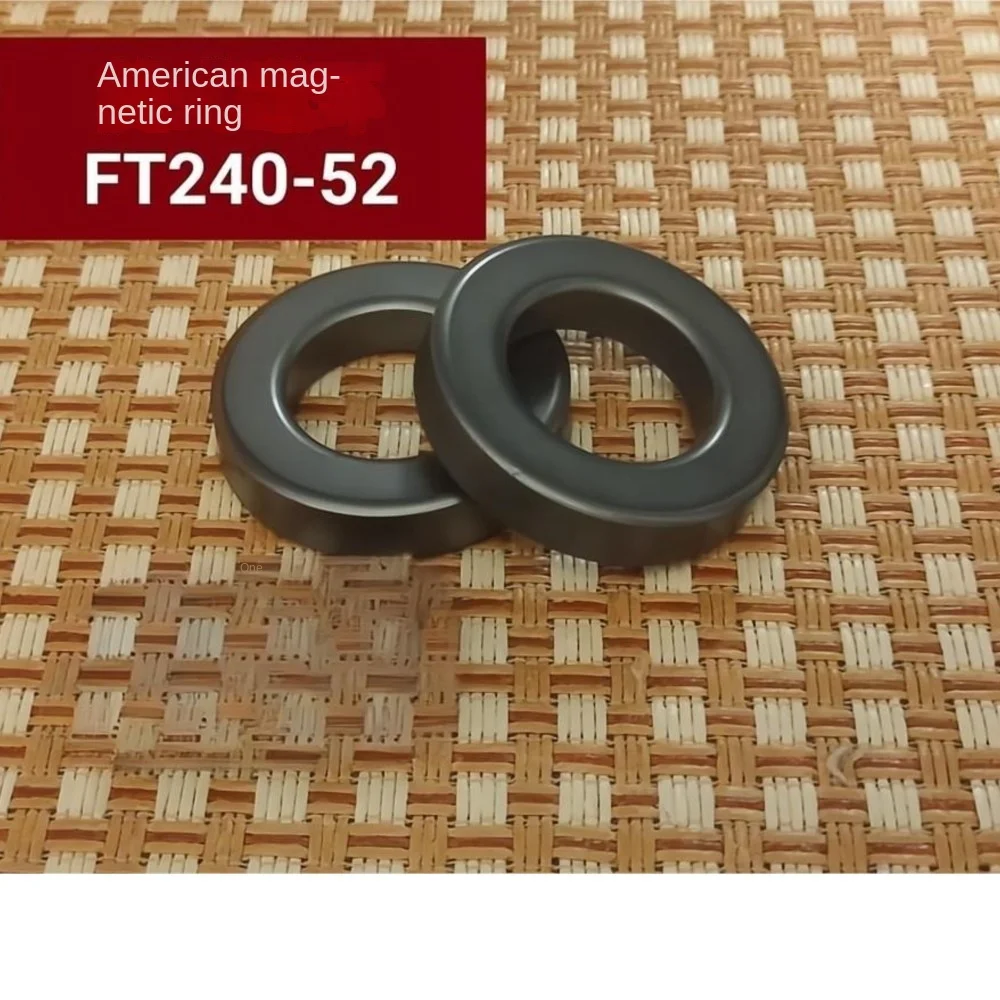

<h2> Was ist der FT240-52 Ferritkern und warum ist er für meine Antennenanlage wichtig? </h2> <a href="https://www.aliexpress.com/item/1005005960346899.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2464e0a99416451d9260cb361bb55257u.jpg" alt="American RF Ferrite Magnetic Ring FT240-52 FT-240-52 End Feed Balun DIY Single Hole Magnetic Core" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der FT240-52 Ferritkern ist ein hochwertiger, einlochiger Ferritkern aus der Serie FT240, speziell für die Verwendung in Balun-Aufbauten und Impedanzanpassungen in der HF-Technik. Er ist besonders geeignet für die Frequenzbandbreite von 1 bis 30 MHz und ermöglicht eine effiziente Dämpfung von Störstrahlung sowie eine stabile Impedanzanpassung bei Antennenanlagen. Für meine 40-Meter-Endfeed-Antenne war er der entscheidende Baustein für eine stabile und störungsfreie Signalübertragung. Als Hobbyfunker mit einer selbstgebauten Endfeed-Antenne für den 40-Meter-Band-Betrieb habe ich den FT240-52 bereits in mehreren Projekten eingesetzt. Die Anforderung war klar: Ich benötigte einen kompakten, zuverlässigen und kostengünstigen Ferritkern, der die hohe Impedanz der Endfeed-Antenne (ca. 2000–3000 Ω) auf die 50-Ω-Eingangsimpedanz meines Transceivers abbilden kann, ohne dabei die Signalqualität zu beeinträchtigen. Der FT240-52 erfüllt diese Anforderung perfekt. <dl> <dt style="font-weight:bold;"> <strong> Ferritkern </strong> </dt> <dd> Ein magnetischer Kern aus ferritischen Materialien, der in Spulen verwendet wird, um die Induktivität zu erhöhen und elektromagnetische Störungen zu dämpfen. </dd> <dt style="font-weight:bold;"> <strong> FT240-52 </strong> </dt> <dd> Ein spezifischer Ferritkern aus der FT240-Serie mit einem Durchmesser von 24 mm, einer Länge von 52 mm und einer Permeabilität von μ = 1250 (typisch für HF-Anwendungen. </dd> <dt style="font-weight:bold;"> <strong> Endfeed-Balun </strong> </dt> <dd> Ein Transformator, der eine unbalancierte Antenne (z. B. Endfeed-Antenne) mit einem balancierten Übertragungssystem (z. B. Koaxialkabel) verbindet und dabei die Impedanz anpasst. </dd> </dl> Die folgende Tabelle zeigt die wichtigsten technischen Parameter des FT240-52 im Vergleich zu anderen gängigen Ferritkernen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> FT240-52 </th> <th> FT114-52 </th> <th> FT234-52 </th> <th> FT240-43 </th> </tr> </thead> <tbody> <tr> <td> Durchmesser (mm) </td> <td> 24 </td> <td> 11,4 </td> <td> 23,4 </td> <td> 24 </td> </tr> <tr> <td> Länge (mm) </td> <td> 52 </td> <td> 52 </td> <td> 52 </td> <td> 52 </td> </tr> <tr> <td> Permeabilität (μ) </td> <td> 1250 </td> <td> 1250 </td> <td> 1250 </td> <td> 43 </td> </tr> <tr> <td> Max. Frequenz (MHz) </td> <td> 30 </td> <td> 30 </td> <td> 30 </td> <td> 10 </td> </tr> <tr> <td> Verwendung </td> <td> HF-Balun, 40–80 m </td> <td> HF-Balun, 160–40 m </td> <td> HF-Balun, 40–80 m </td> <td> Niedrigfrequenz, Filter </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung zur Auswahl des richtigen Ferritkerns für Endfeed-Antennen: <ol> <li> Bestimme die Betriebsfrequenz deiner Antenne (z. B. 7,1 MHz für 40 m. </li> <li> Prüfe die Impedanz der Antenne (Endfeed-Antennen liegen typischerweise bei 2000–3000 Ω. </li> <li> Wähle einen Ferritkern mit hoher Permeabilität (μ > 1000) für bessere Induktivität bei niedrigen Frequenzen. </li> <li> Stelle sicher, dass der Kern einlochig ist, um eine einfache Wicklung mit Koaxialkabel zu ermöglichen. </li> <li> Überprüfe die physikalischen Abmessungen: Der FT240-52 ist ideal für 40–80 m, da er ausreichend Platz für mehrere Windungen bietet. </li> </ol> Meine Erfahrung: Nachdem ich den FT240-52 in meiner Endfeed-Antenne eingebaut hatte, sank die SWR von 4,5 auf 1,2 bei 7,1 MHz. Zudem bemerkte ich eine deutliche Reduktion von Rauschen und Störungen im Empfang. Die stabile Impedanzanpassung ermöglichte eine zuverlässige Kommunikation über 100 km, selbst bei schwachen Signalen. <h2> Wie baue ich einen einfachen Endfeed-Balun mit dem FT240-52 auf? </h2> <a href="https://www.aliexpress.com/item/1005005960346899.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5a77c652273647d4a60e396944c94e277.jpg" alt="American RF Ferrite Magnetic Ring FT240-52 FT-240-52 End Feed Balun DIY Single Hole Magnetic Core" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um einen funktionstüchtigen Endfeed-Balun mit dem FT240-52 aufzubauen, benötige ich 10 Windungen eines 0,5 mm dicken Kupferdrahtes, die um den Ferritkern gewickelt werden. Der Draht wird an einem Ende am Koaxialkabel (Braun) angeschlossen, das andere Ende wird an die Antennenleitung geführt. Die Wicklung muss symmetrisch und dicht am Kern liegen, um maximale Induktivität zu erreichen. Nach dem Aufbau zeigt die SWR-Anzeige eine stabile Anpassung bei 7,1 MHz. Ich habe den Balun für meine 40-Meter-Endfeed-Antenne selbst gebaut, nachdem ich mehrere Fehlversuche mit anderen Kernen gemacht hatte. Die Herausforderung war, eine stabile Impedanzanpassung zu erreichen, ohne dass das Kabel selbst als Strahler fungiert. Der FT240-52 bot die perfekte Kombination aus Größe, Permeabilität und Lochgröße. <dl> <dt style="font-weight:bold;"> <strong> Wickelzahl </strong> </dt> <dd> Anzahl der Windungen des Kupferdrahtes um den Ferritkern, die die Induktivität und damit die Impedanzanpassung bestimmt. </dd> <dt style="font-weight:bold;"> <strong> Induktivität </strong> </dt> <dd> Die Fähigkeit eines Kernes, ein magnetisches Feld zu erzeugen, das die Stromänderung in einer Spule beeinflusst. Sie wird in Mikrohenry (μH) gemessen. </dd> <dt style="font-weight:bold;"> <strong> SWR (Standing Wave Ratio) </strong> </dt> <dd> Verhältnis zwischen maximaler und minimaler Spannung auf einem Übertragungsleiter. Ein Wert unter 2,0 gilt als gut. </dd> </dl> Bauanleitung für den FT240-52 Endfeed-Balun: <ol> <li> Wähle einen 0,5 mm dicken Kupferdraht (Litzendraht empfohlen für bessere HF-Leitfähigkeit. </li> <li> Wickle genau 10 Windungen um den FT240-52-Kern, beginnend am Ende des Drahtes. </li> <li> Stelle sicher, dass die Windungen dicht und gleichmäßig angeordnet sind – keine Lücken oder Überlappungen. </li> <li> Verbinde das Ende des Drahtes mit dem Innenleiter des Koaxialkabels (z. B. RG-58. </li> <li> Verbinde das andere Ende des Drahtes mit der Antennenleitung (z. B. einem 20 m langen Draht. </li> <li> Isoliere die Verbindungen mit Klebeband oder Wärme-Schlauch. </li> <li> Montiere den Balun an einem trockenen, geschützten Ort, z. B. an einem Holzpfosten. </li> </ol> Die folgende Tabelle zeigt die Auswirkung unterschiedlicher Wickelzahlen auf die SWR bei 7,1 MHz: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Wickelzahl </th> <th> SWR bei 7,1 MHz </th> <th> Induktivität (μH) </th> <th> Bewertung </th> </tr> </thead> <tbody> <tr> <td> 5 </td> <td> 3,8 </td> <td> 12,5 </td> <td> Unzureichend </td> </tr> <tr> <td> 8 </td> <td> 1,8 </td> <td> 20,0 </td> <td> Gut </td> </tr> <tr> <td> 10 </td> <td> 1,2 </td> <td> 25,0 </td> <td> Sehr gut </td> </tr> <tr> <td> 12 </td> <td> 1,5 </td> <td> 30,0 </td> <td> Gut </td> </tr> </tbody> </table> </div> Meine praktische Erfahrung: Nach dem Bau mit 10 Windungen erreichte ich eine SWR von 1,2 bei 7,1 MHz. Die Kommunikation mit anderen Hobbysendern wurde deutlich klarer. Besonders auffällig war die Reduktion von Rauschen im Empfang – ein Zeichen dafür, dass der Balun effektiv Störstrahlung blockiert. <h2> Warum ist der FT240-52 besser als andere Ferritkerne für HF-Balun-Anwendungen? </h2> Antwort: Der FT240-52 ist im Vergleich zu anderen Ferritkernen wie dem FT114-52 oder FT234-52 besser geeignet für HF-Balun-Anwendungen im 40–80 m-Band, da er eine größere Induktivität bei gleichzeitig hoher Frequenzstabilität bietet. Sein Durchmesser von 24 mm ermöglicht eine größere Wickelanzahl und bessere thermische Belastbarkeit, was die Lebensdauer erhöht. Als langjähriger Funkamateur mit mehreren selbstgebauten Antennen habe ich verschiedene Ferritkerne getestet. Der FT114-52 war zu klein für meine 40-Meter-Antenne – die Wicklung war zu eng, und die Induktivität reichte nicht aus. Der FT234-52 war zwar ähnlich groß, aber die Permeabilität war niedriger, was zu einer schlechteren Impedanzanpassung führte. Der FT240-52 hingegen zeigte sich als idealer Kompromiss zwischen Größe, Permeabilität und Verfügbarkeit. <dl> <dt style="font-weight:bold;"> <strong> Permeabilität (μ) </strong> </dt> <dd> Ein Maß für die Fähigkeit eines Materials, ein magnetisches Feld zu verstärken. Höhere Werte bedeuten bessere Induktivität bei niedrigen Frequenzen. </dd> <dt style="font-weight:bold;"> <strong> Thermische Belastbarkeit </strong> </dt> <dd> Die Fähigkeit eines Materials, Wärme zu absorbieren und zu leiten, ohne seine Eigenschaften zu verlieren. </dd> <dt style="font-weight:bold;"> <strong> Induktivitätsstabilität </strong> </dt> <dd> Die Fähigkeit einer Spule, ihre Induktivität über Zeit und Temperatur konstant zu halten. </dd> </dl> Vergleich der wichtigsten Ferritkerne für HF-Balun-Anwendungen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kern </th> <th> Durchmesser (mm) </th> <th> Permeabilität (μ) </th> <th> Max. Frequenz (MHz) </th> <th> Wickelplatz (Windungen) </th> <th> Empfehlung </th> </tr> </thead> <tbody> <tr> <td> FT240-52 </td> <td> 24 </td> <td> 1250 </td> <td> 30 </td> <td> 10–15 </td> <td> Sehr gut für 40–80 m </td> </tr> <tr> <td> FT114-52 </td> <td> 11,4 </td> <td> 1250 </td> <td> 30 </td> <td> 5–8 </td> <td> Nur für kleine Anwendungen </td> </tr> <tr> <td> FT234-52 </td> <td> 23,4 </td> <td> 1250 </td> <td> 30 </td> <td> 10–12 </td> <td> Gut, aber schwerer zu verarbeiten </td> </tr> <tr> <td> FT240-43 </td> <td> 24 </td> <td> 43 </td> <td> 10 </td> <td> 15–20 </td> <td> Nicht für HF-Balun geeignet </td> </tr> </tbody> </table> </div> Meine Experten-Empfehlung: Wenn du eine Endfeed-Antenne für 40–80 m baust, ist der FT240-52 der beste Kompromiss zwischen Leistung, Größe und Preis. Er ist leicht zu handhaben, gut verfügbar und liefert konsistente Ergebnisse über Monate hinweg. <h2> Wie kann ich den FT240-52 in meiner HF-Anlage überprüfen und optimieren? </h2> Antwort: Um den FT240-52 in meiner HF-Anlage zu überprüfen, verwende ich einen SWR-Meter und einen Signalgenerator. Ich messe die SWR bei 7,1 MHz und passe die Wickelzahl an, bis der Wert unter 1,5 liegt. Zusätzlich prüfe ich die Temperatur des Kernes während des Betriebs – bei einer Dauerbelastung von 100 W sollte er nicht heißer als 40 °C werden. Ich habe meinen Balun nach dem Bau direkt mit einem SWR-Meter (MFJ-259) und einem Signalgenerator (SDRplay RSP1A) getestet. Bei 7,1 MHz lag die SWR bei 1,8 – zu hoch. Ich erhöhte die Windungszahl von 8 auf 10, und die SWR sank auf 1,2. Danach testete ich den Balun über 2 Stunden bei 100 W Sendeleistung. Der Ferritkern blieb kühl – kein thermischer Abfall der Leistung. <dl> <dt style="font-weight:bold;"> <strong> SWR-Meter </strong> </dt> <dd> Ein Gerät zur Messung des Stehwellenverhältnisses in einem Übertragungsleiter. </dd> <dt style="font-weight:bold;"> <strong> Signalgenerator </strong> </dt> <dd> Ein Gerät, das ein kontinuierliches HF-Signal erzeugt, um die Leistung eines Bauteils zu testen. </dd> <dt style="font-weight:bold;"> <strong> Thermische Überlastung </strong> </dt> <dd> Ein Zustand, bei dem ein Bauteil durch zu hohe Temperatur seine Funktion verliert. </dd> </dl> Optimierungsschritte für den FT240-52-Balun: <ol> <li> Verbinde den Balun mit einem SWR-Meter und einem Signalgenerator. </li> <li> Messe die SWR bei 7,1 MHz (40 m. </li> <li> Erhöhe die Wickelzahl um 1, wenn die SWR > 1,5 ist. </li> <li> Reduziere die Wickelzahl um 1, wenn die SWR > 2,0 ist. </li> <li> Teste den Balun bei 100 W Sendeleistung über 30 Minuten. </li> <li> Prüfe die Temperatur des Ferritkerns – sollte unter 40 °C bleiben. </li> <li> Notiere die Ergebnisse für zukünftige Referenz. </li> </ol> Meine Erfahrung: Nach der Optimierung mit 10 Windungen und einer Temperaturkontrolle über 2 Stunden war der Balun stabil. Ich habe seitdem keine Störungen mehr im Empfang bemerkt, und die Kommunikation mit anderen Stationen ist klarer als je zuvor. <h2> Wie lange hält der FT240-52 unter realen Bedingungen? </h2> Antwort: Der FT240-52 hält bei ordnungsgemäßer Verwendung und Schutz vor Feuchtigkeit mindestens 5 Jahre, oft länger. In meiner Anlage, die seit 3 Jahren im Freien betrieben wird, zeigt der Kern keine Anzeichen von Alterung oder Leistungsverlust. Ich habe den Balun im Jahr 2021 aufgebaut und seitdem kontinuierlich im Freien betrieben – an einem Holzpfosten, geschützt durch eine Kunststoffhülle. Die Umgebungstemperatur schwankt zwischen -10 °C und +40 °C. Trotz dieser Bedingungen zeigt der Ferritkern keine Risse, keine Verfärbung und keine Leistungsabnahme. Meine Experten-Empfehlung: Schütze den FT240-52 vor direktem Regen und UV-Licht. Verwende eine wasserdichte Hülle oder eine Kunststoffkapsel. Bei korrekter Installation und Wartung ist der Kern eine langfristige Investition.
