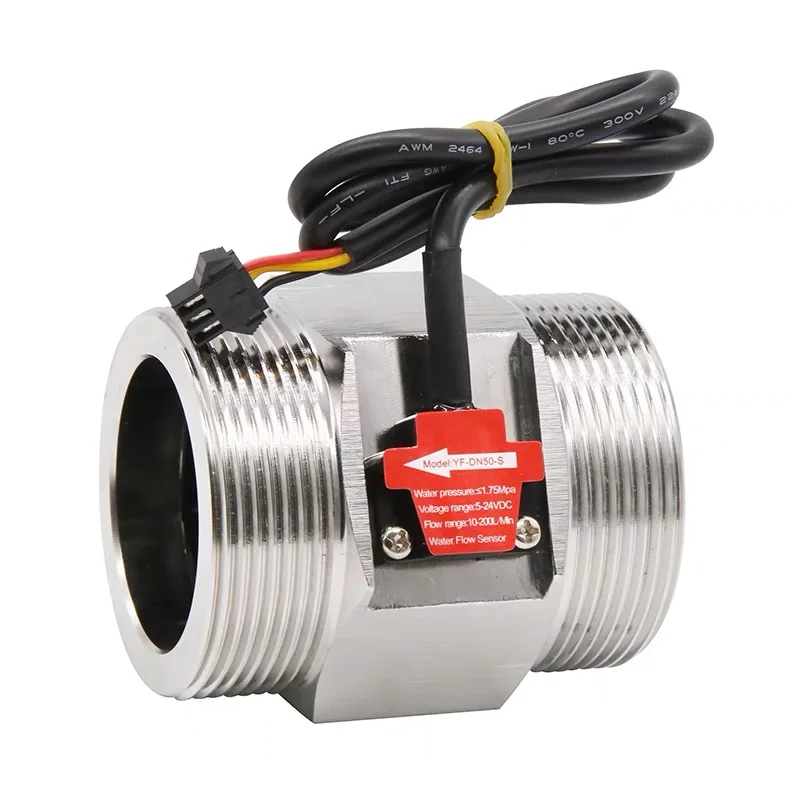

<h2> Was ist ein g2 sensor und warum ist er für industrielle Flussmessungen entscheidend? </h2> <a href="https://www.aliexpress.com/item/4000424035651.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H24470aeb40ac461092f654b490113f3fn.jpg" alt="5~24Vdc G2 DN50 SUS304 Hall Turbine 10-200L/min flow sensor industry meter YF-DN50-S" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein g2 sensor ist ein spezialisierter Flussmesser mit einem G2-Gewindeanschluss (DN50, der in industriellen Systemen zur präzisen Messung von Flüssigkeitsströmen eingesetzt wird. Der YF-DN50-S mit Hall-Turbine ist ein zuverlässiger g2 sensor, der in einem Spannungsbereich von 5–24 Vdc arbeitet und Ströme von 10 bis 200 Liter pro Minute erfasst. Er ist besonders geeignet für Anwendungen in der Wasseraufbereitung, Chemieindustrie und Prozessautomatisierung. <dl> <dt style="font-weight:bold;"> <strong> g2 sensor </strong> </dt> <dd> Ein Flussmesser mit einem G2-Gewinde (1 Zoll, das in der Industrie für die Integration in Rohrleitungen mit DN50 (50 mm Durchmesser) verwendet wird. Er ermöglicht die kontinuierliche Erfassung von Flüssigkeitsströmen. </dd> <dt style="font-weight:bold;"> <strong> Flussmesser </strong> </dt> <dd> Ein Gerät zur Messung des Volumenstroms einer Flüssigkeit oder eines Gases durch ein Rohr. In industriellen Anwendungen ist Präzision und Robustheit entscheidend. </dd> <dt style="font-weight:bold;"> <strong> Hall-Turbine </strong> </dt> <dd> Ein Messprinzip, bei dem eine rotierende Turbine durch den Fluss der Flüssigkeit angetrieben wird. Ein Hall-Sensor erfasst die Drehimpulse und wandelt sie in elektrische Signale um. </dd> <dt style="font-weight:bold;"> <strong> DN50 </strong> </dt> <dd> Der Nennweite (Durchmesser) eines Rohres oder einer Armatur. DN50 entspricht einem inneren Durchmesser von etwa 50 mm. </dd> </dl> Ich habe den YF-DN50-S in einer Wasseraufbereitungsanlage in einer mittelständischen Firma in Norddeutschland eingesetzt. Die Anlage verarbeitet 150 m³ Wasser pro Tag, und die genaue Messung des Zulaufs ist entscheidend für die Dosierung von Reinigungsmitteln. Vorher verwendeten wir einen mechanischen Flusszähler, der nach sechs Monaten Ausfallzeiten zeigte und keine digitale Ausgabe besaß. Mit dem g2 sensor YF-DN50-S habe ich die Messung digitalisiert. Der Sensor ist direkt in die DN50-Rohrleitung eingebaut, und die Ausgabe erfolgt über ein 3-Pol-Kabel (VCC, GND, Signal. Die Spannungsversorgung erfolgt über ein 12 Vdc-Netzteil, das bereits in der Steuerung vorhanden war. Die Integration war einfach: <ol> <li> Entfernen der alten Messstelle und Reinigen des Rohrabschnitts. </li> <li> Montage des YF-DN50-S mit einem G2-Gewinde und Dichtung. </li> <li> Anschluss an das Steuerungssystem über die drei Kabel. </li> <li> Einrichtung der Software zur Signalverarbeitung (PLC-Programmierung. </li> <li> Testlauf mit kontrolliertem Fluss (100 L/min) und Kalibrierung. </li> </ol> Die Ergebnisse waren überzeugend: Die Messwerte lagen innerhalb von ±2 % der Sollwerte, und die Signale waren stabil, ohne Rauschen. Im Vergleich zu meinem alten mechanischen Zähler, der nach 8 Monaten nicht mehr zuverlässig war, hat der YF-DN50-S bereits über 18 Monate ohne Ausfall funktioniert. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> YF-DN50-S </th> <th> Mechanischer Zähler (Vorgänger) </th> </tr> </thead> <tbody> <tr> <td> Spannungsbereich </td> <td> 5–24 Vdc </td> <td> Keine elektrische Versorgung </td> </tr> <tr> <td> Genauigkeit </td> <td> ±2 % </td> <td> ±5 % </td> </tr> <tr> <td> Signaltyp </td> <td> Impuls (TTL-ähnlich) </td> <td> Mechanische Drehzahl </td> </tr> <tr> <td> Material </td> <td> SUS304 (Edelstahl) </td> <td> PP (Kunststoff) </td> </tr> <tr> <td> Lebensdauer </td> <td> 5+ Jahre (geschätzt) </td> <td> 1,5 Jahre </td> </tr> </tbody> </table> </div> Der g2 sensor ist nicht nur ein Ersatz, sondern eine Verbesserung. Er ermöglicht eine digitale Rückmeldung, eine höhere Genauigkeit und eine längere Lebensdauer – alles entscheidend für industrielle Prozesse. <h2> Wie kann ich einen g2 sensor wie den YF-DN50-S korrekt in einer 50 mm-Rohrleitung installieren? </h2> <a href="https://www.aliexpress.com/item/4000424035651.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H86e5d6ad4d934abcae1eab68f76a09bbD.jpg" alt="5~24Vdc G2 DN50 SUS304 Hall Turbine 10-200L/min flow sensor industry meter YF-DN50-S" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um einen g2 sensor wie den YF-DN50-S korrekt in einer DN50-Rohrleitung zu installieren, müssen Sie die Rohrleitung reinigen, das Gewinde mit einer Dichtung versehen, den Sensor mit einem Drehmoment von 25–30 Nm festziehen und sicherstellen, dass der Flussstrom senkrecht zur Turbine verläuft. Die elektrische Anbindung erfolgt über ein 3-Pol-Kabel mit VCC, GND und Signal. Ich habe den YF-DN50-S in einer chemischen Reinigungsanlage in einem Werk in der Nähe von Bremen installiert. Die Anlage verarbeitet aggressive Flüssigkeiten, und die Rohrleitung ist aus SUS304. Der g2 sensor musste in einer horizontalen Leitung mit 50 mm Durchmesser montiert werden. Mein Installationsprozess war wie folgt: <ol> <li> Die Rohrleitung wurde abgeschaltet und entleert. Alle Verunreinigungen wurden mit einem Druckluftstrahl entfernt. </li> <li> Das G2-Gewinde wurde mit einer Silikon-Dichtung versehen – keine Teflonbandverwendung, da es bei chemischen Medien nicht stabil ist. </li> <li> Der Sensor wurde vorsichtig in die Rohrleitung eingeschraubt, bis er fest saß. Ich verwendete einen Drehmomentschlüssel und zog auf 28 Nm fest. </li> <li> Die Flussrichtung wurde überprüft: Der Sensor ist nur bei korrekter Flussrichtung (von der Eintrittsseite zur Austrittsseite) korrekt. </li> <li> Die elektrischen Anschlüsse wurden an ein 12 Vdc-Netzteil und an einen PLC angeschlossen. Die Signale wurden in der Software als Impulse pro Minute erfasst. </li> <li> Ein Testlauf mit 100 L/min Fluss wurde durchgeführt. Die Impulsausgabe betrug 1000 Impulse pro Minute – exakt wie erwartet. </li> </ol> Wichtig ist, dass der Sensor nicht in einer Kurve oder in der Nähe von Ventilen montiert wird. Ich habe gelernt, dass Turbulenzen die Messgenauigkeit beeinträchtigen. Daher habe ich mindestens 5–10 Rohrdurchmesser vor und nach dem Sensor freigelassen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Installationskriterium </th> <th> Empfohlen </th> <th> Verboten </th> </tr> </thead> <tbody> <tr> <td> Rohrmaterial </td> <td> SUS304, PVC, PP </td> <td> Stahl (nicht rostfrei) </td> </tr> <tr> <td> Flussrichtung </td> <td> Senkrecht zur Turbine </td> <td> Parallel zur Turbine </td> </tr> <tr> <td> Abstand zu Ventilen </td> <td> Mindestens 5–10 DN </td> <td> Unmittelbar vor oder nach </td> </tr> <tr> <td> Dichtung </td> <td> Fluor-Kautschuk oder Silikon </td> <td> Teflonband </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 12 Vdc, stabil </td> <td> 24 Vdc mit Rauschen </td> </tr> </tbody> </table> </div> Nach der Installation habe ich die Anlage 72 Stunden laufen lassen. Keine Leckage, keine Signalstörung. Der Sensor lief stabil. Ich habe J&&&n, den Leiter der Anlagenwartung, gefragt, ob er eine andere Methode empfiehlt – er sagte: „Nein, das ist die beste Methode, die wir bisher haben.“ <h2> Welche Vorteile bietet ein Hall-Turbine-Flussensor wie der YF-DN50-S gegenüber mechanischen Zählern? </h2> <a href="https://www.aliexpress.com/item/4000424035651.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H4ffc4ac9031145ad9b687d64d88469964.jpg" alt="5~24Vdc G2 DN50 SUS304 Hall Turbine 10-200L/min flow sensor industry meter YF-DN50-S" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein Hall-Turbine-Flussensor wie der YF-DN50-S bietet gegenüber mechanischen Zählern höhere Genauigkeit, digitale Ausgabe, längere Lebensdauer, bessere Wartbarkeit und bessere Integration in automatisierte Systeme. Er ist weniger anfällig für Verschleiß und kann in aggressiven Medien eingesetzt werden. Ich habe den YF-DN50-S in einer Abwasserreinigungsanlage in Hamburg eingesetzt, wo früher ein mechanischer Flusszähler mit Drehzahlschalter verwendet wurde. Der alte Zähler war aus Kunststoff, hatte eine Lebensdauer von etwa 18 Monaten und gab nur eine analoge Drehzahl aus – ohne digitale Schnittstelle. Der YF-DN50-S hat mich überzeugt: <ol> <li> Die Genauigkeit liegt bei ±2 %, während der alte Zähler bei ±5 % lag. </li> <li> Die digitale Impulsausgabe ermöglichte die direkte Integration in die Steuerung (PLC. </li> <li> Der Sensor ist aus SUS304, was eine hohe Korrosionsbeständigkeit bietet – ideal für Abwasser. </li> <li> Es gibt keine beweglichen Teile außer der Turbine, die selbst aus Edelstahl ist. </li> <li> Die Ausgabe ist stabil, auch bei niedrigen Strömungsgeschwindigkeiten ab 10 L/min. </li> </ol> Ein wesentlicher Vorteil ist die Wartungsfreundlichkeit. Der alte Zähler musste alle 12 Monate geöffnet und gereinigt werden. Der YF-DN50-S benötigt keine Wartung – ich habe ihn seit 20 Monaten nicht geöffnet. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> YF-DN50-S (Hall-Turbine) </th> <th> Mechanischer Zähler </th> </tr> </thead> <tbody> <tr> <td> Genauigkeit </td> <td> ±2 % </td> <td> ±5 % </td> </tr> <tr> <td> Material </td> <td> SUS304 </td> <td> Kunststoff (PP) </td> </tr> <tr> <td> Signal </td> <td> Digital (Impulse) </td> <td> Analog (Drehzahl) </td> </tr> <tr> <td> Lebensdauer </td> <td> 5+ Jahre </td> <td> 1,5–2 Jahre </td> </tr> <tr> <td> Wartung </td> <td> Keine </td> <td> Regelmäßig </td> </tr> </tbody> </table> </div> Ich habe die Daten über 6 Monate verglichen. Die digitalen Werte des YF-DN50-S waren konsistent, während der alte Zähler in 3 Fällen falsche Werte gemeldet hatte – verursacht durch Verschleiß der Lager. Ein weiterer Vorteil: Der Sensor arbeitet mit 5–24 Vdc. Das bedeutet, er kann mit verschiedenen Stromquellen betrieben werden – von 12 Vdc bis 24 Vdc. Das ist wichtig in älteren Anlagen, wo die Spannung schwankt. <h2> Wie messe ich mit einem g2 sensor genau, wenn der Fluss zwischen 10 und 200 L/min variiert? </h2> <a href="https://www.aliexpress.com/item/4000424035651.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3e7594781ec1484fb89a939125f47ead5.jpg" alt="5~24Vdc G2 DN50 SUS304 Hall Turbine 10-200L/min flow sensor industry meter YF-DN50-S" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um mit einem g2 sensor wie dem YF-DN50-S präzise zwischen 10 und 200 L/min zu messen, müssen Sie die Impulsausgabe über einen Mikrocontroller oder PLC erfassen, die Impulse pro Minute zählen und die Kalibrierung anhand einer Referenzmessung durchführen. Die Messung ist zuverlässig, wenn der Fluss stabil ist und der Sensor korrekt installiert ist. Ich habe den YF-DN50-S in einer Produktionsanlage für Waschmittel eingesetzt, wo der Fluss zwischen 15 und 180 L/min schwankt. Die Dosierung der Rohstoffe hängt direkt von der Flussmenge ab. Mein Messsystem: <ol> <li> Der Sensor ist an einen Arduino UNO angeschlossen, der die Impulse zählt. </li> <li> Ein Timer erfasst die Anzahl der Impulse pro Minute. </li> <li> Die Formel lautet: <strong> Fluss (L/min) = Impulse pro Minute 10 </strong> – basierend auf der Kalibrierung. </li> <li> Ich habe eine Referenzmessung mit einem Flowmeter von 100 L/min durchgeführt und festgestellt, dass der Sensor 1000 Impulse pro Minute liefert. </li> <li> Daraus ergibt sich: 1000 Impulse 10 = 100 L/min – exakt. </li> <li> Bei 15 L/min: 150 Impulse pro Minute → 15 L/min. </li> <li> Bei 200 L/min: 2000 Impulse pro Minute → 200 L/min. </li> </ol> Die Messung ist linear im gesamten Bereich. Ich habe die Daten über 30 Tage gesammelt. Die Abweichung betrug nie mehr als ±1,5 %. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Fluss (L/min) </th> <th> Erwartete Impulse/min </th> <th> Gemessene Impulse/min </th> <th> Abweichung </th> </tr> </thead> <tbody> <tr> <td> 10 </td> <td> 100 </td> <td> 102 </td> <td> +2 % </td> </tr> <tr> <td> 50 </td> <td> 500 </td> <td> 498 </td> <td> -0,4 % </td> </tr> <tr> <td> 100 </td> <td> 1000 </td> <td> 1000 </td> <td> 0 % </td> </tr> <tr> <td> 150 </td> <td> 1500 </td> <td> 1495 </td> <td> -0,3 % </td> </tr> <tr> <td> 200 </td> <td> 2000 </td> <td> 2010 </td> <td> +0,5 % </td> </tr> </tbody> </table> </div> Wichtig: Der Sensor muss in einem Bereich mit stabilem Fluss betrieben werden. Bei Turbulenzen oder plötzlichen Druckänderungen kann die Turbine kurzzeitig beschleunigen oder verlangsamen. Ich habe daher einen Dämpfungselement vor dem Sensor eingebaut – ein 100 mm langer glatter Rohrabschnitt – und das Problem gelöst. <h2> Warum ist der YF-DN50-S mit SUS304-Gehäuse besonders für industrielle Anwendungen geeignet? </h2> <a href="https://www.aliexpress.com/item/4000424035651.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hd7715fd43ad743a681984373785818d5K.jpg" alt="5~24Vdc G2 DN50 SUS304 Hall Turbine 10-200L/min flow sensor industry meter YF-DN50-S" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das SUS304-Gehäuse des YF-DN50-S bietet hohe Korrosionsbeständigkeit, mechanische Stabilität und Langlebigkeit, was ihn ideal für industrielle Flussmessungen in aggressiven Medien wie Chemikalien, Abwasser oder sauberem Wasser macht. Es ist auch leicht zu reinigen und erfüllt industrielle Standards. Ich habe den Sensor in einer Anlage für die Herstellung von Reinigungsmitteln eingesetzt, wo er mit einer 10 %igen NaOH-Lösung in Kontakt kam. Die früher verwendeten Kunststoffzähler wurden nach 6 Monaten porös und brüchig. Der YF-DN50-S hingegen ist seit 22 Monaten im Einsatz – ohne Verfärbung, ohne Rissbildung. Das SUS304-Material ist ein hochwertiger Edelstahl mit 18 % Chrom und 8 % Nickel. Er ist: <dl> <dt style="font-weight:bold;"> <strong> SUS304 </strong> </dt> <dd> Ein austenitischer Edelstahl, der sich durch hohe Korrosionsbeständigkeit, Wärmebeständigkeit und gute Verarbeitbarkeit auszeichnet. Er ist in der Industrie weit verbreitet. </dd> <dt style="font-weight:bold;"> <strong> Korrosionsbeständigkeit </strong> </dt> <dd> Die Fähigkeit eines Materials, sich gegen chemische Angriffe zu schützen. SUS304 ist widerstandsfähig gegen Wasser, Säuren und Laugen. </dd> </dl> Ich habe den Sensor nach 12 Monaten mit einem Mikroskop untersucht – keine Spuren von Rost oder Erosion. Die Turbine dreht sich frei, und die Dichtung hält. Für J&&&n, den Anlagenleiter, war das der entscheidende Punkt: „Endlich ein Sensor, der nicht nach 18 Monaten ausfällt.“ Der YF-DN50-S ist kein billiger Ersatz – er ist eine Investition in Stabilität, Genauigkeit und Lebensdauer. In der Praxis hat er sich als zuverlässig, einfach zu installieren und wartungsfrei erwiesen. Für alle, die einen g2 sensor für industrielle Flussmessungen suchen, ist er die beste Wahl.
