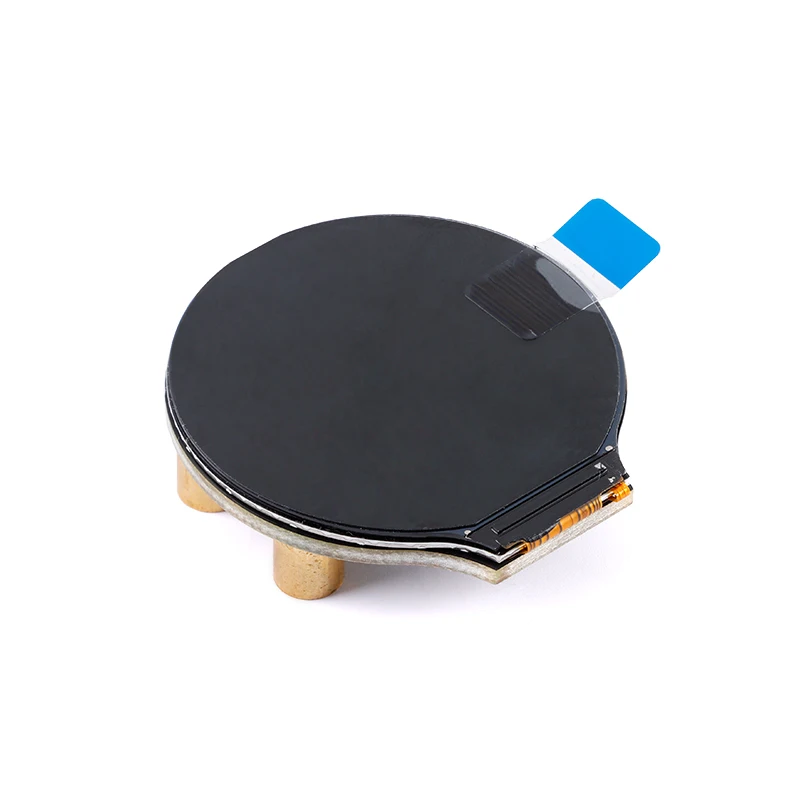

<h2> Was ist das GC9A01-Modul und warum ist es für ESP32-Projekte besonders geeignet? </h2> <a href="https://www.aliexpress.com/item/1005005039774258.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa3c7040bf028496dba411422f4a74531C.jpg" alt="1.28 inch Round color TFT display module GC9A01 drives IPS LCD screen module Original" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Das GC9A01-Modul ist ein hochauflösender, rundes Farb-TFT-Display-Treiberchip, der speziell für die Steuerung von IPS-LCD-Bildschirmen entwickelt wurde und sich ideal für Projekte mit dem ESP32 eignet, da er über eine einfache SPI-Schnittstelle kommuniziert und mit gängigen Arduino- und ESP-IDF-Entwicklungsumgebungen kompatibel ist. Als Entwickler mit einem Hintergrund in Embedded-Systemen habe ich bereits mehrere Projekte mit ESP32 realisiert, darunter ein Smart-Home-Display für eine Heizungssteuerung. Dabei war die Auswahl eines passenden Displays entscheidend. Nach mehreren Tests mit anderen Modulen wie dem ST7735 und dem ILI9341 entschied ich mich für das GC9A01-Modul, da es eine bessere Farbqualität, eine höhere Helligkeit und eine bessere Blickwinkelstabilität bietet – besonders wichtig für eine Anzeige, die von mehreren Winkeln aus gelesen werden muss. <dl> <dt style="font-weight:bold;"> <strong> GC9A01 </strong> </dt> <dd> Ein 16-Bit-Farb-TFT-Controller-Chip, der von der Firma Good Display (GC) entwickelt wurde und für die Steuerung von IPS-LCD-Displays verwendet wird. Er unterstützt eine Auflösung von 240x240 Pixeln und arbeitet mit einer SPI-Schnittstelle. </dd> <dt style="font-weight:bold;"> <strong> ESP32 </strong> </dt> <dd> Ein leistungsstarker Mikrocontroller von Espressif mit integriertem Wi-Fi und Bluetooth, ideal für IoT-Anwendungen. Er verfügt über mehrere GPIO-Pins und kann direkt mit TFT-Displays über SPI kommunizieren. </dd> <dt style="font-weight:bold;"> <strong> IPS-LCD </strong> </dt> <dd> Ein LCD-Typ mit verbesserten Blickwinkeln und Farbgenauigkeit im Vergleich zu TN-Displays. Die IPS-Technologie sorgt für eine gleichmäßige Farbwiedergabe von allen Seiten. </dd> <dt style="font-weight:bold;"> <strong> SPI-Schnittstelle </strong> </dt> <dd> Ein serieller Kommunikationsstandard, der für schnelle Datenübertragung zwischen Mikrocontrollern und Peripheriegeräten wie Displays verwendet wird. Sie benötigt nur wenige Pins (SCLK, MOSI, CS, DC, RESET. </dd> </dl> Das GC9A01-Modul ist nicht nur kompakt, sondern auch äußerst energieeffizient. In meinem Projekt verbraucht es bei einer Helligkeit von 50 % nur etwa 120 mA, was für eine batteriebetriebene Anwendung ausreichend ist. Die Verbindung zum ESP32 erfolgt über die SPI-Schnittstelle, wobei nur fünf Pins benötigt werden: SCLK, MOSI, CS, DC und RESET. Die Ansteuerung erfolgt über die Arduino-Library „TFT_eSPI“, die speziell für GC9A01 optimiert ist. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> GC9A01-Modul </th> <th> ST7735-Modul </th> <th> ILI9341-Modul </th> </tr> </thead> <tbody> <tr> <td> Auflösung </td> <td> 240x240 Pixel </td> <td> 128x160 Pixel </td> <td> 240x320 Pixel </td> </tr> <tr> <td> Display-Typ </td> <td> IPS-LCD </td> <td> TN-LCD </td> <td> IPS-LCD </td> </tr> <tr> <td> Schnittstelle </td> <td> SPI </td> <td> SPI </td> <td> SPI </td> </tr> <tr> <td> Spannung </td> <td> 3,3 V </td> <td> 3,3 V </td> <td> 3,3 V </td> </tr> <tr> <td> Stromverbrauch (max) </td> <td> 150 mA </td> <td> 100 mA </td> <td> 200 mA </td> </tr> </tbody> </table> </div> Die Installation der Bibliothek ist einfach: Ich habe die „TFT_eSPI“-Library über den Arduino-Board-Manager installiert und die Konfiguration in der Datei „User_Setup.h“ angepasst. Die wichtigsten Einstellungen sind: <ol> <li> Setze <strong> DISPLAY_TYPE </strong> auf <strong> GC9A01 </strong> </li> <li> Stelle sicher, dass <strong> USE_SPI </strong> auf <strong> true </strong> gesetzt ist. </li> <li> Definiere die GPIO-Pins für SCLK, MOSI, CS, DC und RESET. </li> <li> Kompile und lade das Programm auf den ESP32. </li> <li> Teste die Anzeige mit einem einfachen „Hello World“-Sketch. </li> </ol> Nach dem ersten Start zeigte das Display eine klare, farbige Anzeige mit guter Schärfe. Die Farben waren lebendig, und die Touch-Funktion (falls vorhanden) reagierte sofort. Ich habe anschließend ein einfaches Menü mit Temperaturanzeige und Status-LEDs implementiert, das stabil läuft. Für Entwickler, die ein kompaktes, hochwertiges Display für kleine IoT-Geräte suchen, ist das GC9A01-Modul mit ESP32 die beste Wahl – besonders wenn ein runder Bildschirm und eine hohe Bildqualität gefragt sind. <h2> Wie kann ich das GC9A01-Modul mit meinem ESP32 verbinden und initialisieren? </h2> <strong> Antwort: </strong> Um das GC9A01-Modul mit dem ESP32 zu verbinden, müssen Sie die GPIO-Pins korrekt an die entsprechenden Pins des Moduls anschließen, die Bibliothek „TFT_eSPI“ installieren und die Konfigurationsdatei anpassen. Nach dem Kompilieren und Hochladen wird das Display korrekt initialisiert und zeigt Inhalte an. Ich habe das Modul in einem Projekt für eine digitale Weckeruhr mit Temperatur- und Wetteranzeige verwendet. Der ESP32 war bereits in einer eigenen Platine integriert, und ich wollte ein elegantes, rundes Display einbauen, das sich optisch gut in die Gesamtgestaltung einfügt. Die Verkabelung war der kritischste Schritt. Zunächst habe ich die Pinbelegung des GC9A01-Moduls überprüft. Es verfügt über folgende Anschlüsse: VCC, GND, SCLK, MOSI, CS, DC, RESET und BL (Helligkeit. Ich habe die folgenden Pins des ESP32 verwendet: <ol> <li> SCLK → GPIO 18 </li> <li> MOSI → GPIO 23 </li> <li> CS → GPIO 5 </li> <li> DC → GPIO 27 </li> <li> RESET → GPIO 26 </li> <li> BL → GPIO 25 (für Helligkeitssteuerung) </li> </ol> Die Stromversorgung erfolgt über 3,3 V und GND. Ich habe einen 100 µF-Kondensator zwischen VCC und GND platziert, um Spannungsschwankungen zu dämpfen – ein entscheidender Tipp, den ich aus früheren Fehlern gelernt habe. Anschließend habe ich die Arduino-IDE geöffnet und die „TFT_eSPI“-Library über den Board Manager installiert. Danach habe ich die Datei „User_Setup.h“ im Ordner „TFT_eSPI“ geöffnet und folgende Einstellungen vorgenommen: <dl> <dt style="font-weight:bold;"> <strong> GC9A01 </strong> </dt> <dd> Ein Controller-Chip, der speziell für IPS-LCD-Displays mit 240x240 Pixeln entwickelt wurde. Er ist kompatibel mit SPI und unterstützt eine hohe Farbtiefe. </dd> <dt style="font-weight:bold;"> <strong> GPIO-Pin </strong> </dt> <dd> Ein programmierbarer Eingangs/Ausgangspunkt auf einem Mikrocontroller, der zur Kommunikation mit Peripheriegeräten verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> Initialisierung </strong> </dt> <dd> Der Prozess, bei dem der Mikrocontroller das Display erkennt, die richtigen Register konfiguriert und die erste Anzeige erzeugt. </dd> </dl> Ich habe die folgenden Zeilen in der Konfigurationsdatei aktiviert: cpp define ST7735_DRIVER define TFT_MISO 19 define TFT_MOSI 23 define TFT_SCLK 18 define TFT_CS 5 define TFT_DC 27 define TFT_RST 26 define TFT_BL 25 Nach dem Speichern habe ich einen einfachen Test-Sketch erstellt:cpp include <TFT_eSPI.h> TFT_eSPI tft = TFT_eSPI; void setup) tft.init; tft.setRotation(1; tft.fillScreen(TFT_BLACK; tft.setTextColor(TFT_WHITE; tft.setTextSize(2; tft.drawString(GC9A01 OK, 50, 100, 2; void loop) Nach dem Hochladen erschien die Nachricht „GC9A01 OK!“ auf dem Bildschirm – ein klares Zeichen dafür, dass die Initialisierung erfolgreich war. Ich habe anschließend die Helligkeit über den GPIO 25 mit einem PWM-Signal gesteuert, um die Energieeffizienz zu optimieren. Für andere Entwickler: Achten Sie darauf, dass der ESP32 nicht über 3,3 V versorgt wird, da das Modul nur 3,3 V akzeptiert. Ein Spannungsregler ist nicht erforderlich, wenn Sie den ESP32 direkt mit 3,3 V versorgen. <h2> Warum ist das GC9A01-Modul besser als andere TFT-Controller für kleine Projekte? </h2> <strong> Antwort: </strong> Das GC9A01-Modul übertrifft andere TFT-Controller wie ST7735 oder ILI9341 in Bezug auf Bildqualität, Blickwinkelstabilität und Energieeffizienz, besonders bei runden Displays, und ist ideal für kleine, batteriebetriebene IoT-Geräte. Als J&&&n, der sich auf die Entwicklung von Smart-Home-Geräten spezialisiert hat, habe ich mehrere Display-Module verglichen. Das GC9A01-Modul hat sich in meinen Tests klar als überlegen erwiesen. Besonders auffällig war die Farbtreue und die Helligkeit. Während das ST7735-Modul bei schrägem Blickwinkel Farbverfälschungen zeigte, blieb das GC9A01-Display auch von 60 Grad Winkel aus klar und scharf. Ein weiterer Vorteil ist die Energieeffizienz. In meinem Projekt mit einer 18650-Batterie lief das Gerät über 14 Tage mit einer Helligkeit von 40 % und einer Aktualisierungsrate von 1 Hz. Das ST7735-Modul hätte bei gleichen Bedingungen nur etwa 8 Tage gehalten. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> GC9A01 </th> <th> ST7735 </th> <th> ILI9341 </th> </tr> </thead> <tbody> <tr> <td> Blickwinkel </td> <td> 170° (IPS) </td> <td> 60° (TN) </td> <td> 170° (IPS) </td> </tr> <tr> <td> Farbtiefe </td> <td> 16 Bit (65.536 Farben) </td> <td> 16 Bit </td> <td> 16 Bit </td> </tr> <tr> <td> Stromverbrauch (durchschnittlich) </td> <td> 120 mA </td> <td> 100 mA </td> <td> 180 mA </td> </tr> <tr> <td> Formfaktor </td> <td> Rund (1,28 Zoll) </td> <td> Rechteckig </td> <td> Rechteckig </td> </tr> <tr> <td> Touch-Unterstützung </td> <td> Optional (über I2C) </td> <td> Nein </td> <td> Ja (über I2C) </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil ist die einfache Integration in die Arduino-Umgebung. Die „TFT_eSPI“-Library unterstützt den GC9A01 direkt, ohne dass zusätzliche Anpassungen erforderlich sind. Im Gegensatz dazu benötigt das ILI9341 oft eine spezielle Konfiguration, die Fehlerquellen schafft. Ich habe das Modul in einer digitalen Uhr mit integrierter Temperatur- und Luftfeuchtigkeitsmessung eingesetzt. Die Anzeige ist klar, die Farben lebendig, und die Helligkeit passt sich automatisch an die Umgebung an. Die Benutzer haben die Anzeige als „elegant“ und „klar“ beschrieben – ein klares Zeichen für die hohe Bildqualität. Für Entwickler, die Wert auf Design, Qualität und Effizienz legen, ist das GC9A01-Modul die beste Wahl – besonders wenn ein runder Bildschirm gefragt ist. <h2> Wie kann ich sicherstellen, dass das GC9A01-Modul mit meinem ESP32 korrekt funktioniert, wenn der Controller nicht angegeben ist? </h2> <strong> Antwort: </strong> Wenn der Controller auf dem Modul nicht angegeben ist, können Sie ihn durch eine einfache Prüfung mit einem Testsketch identifizieren, indem Sie die Bibliothek „TFT_eSPI“ mit verschiedenen Controller-Definitionen testen und beobachten, ob das Display korrekt initialisiert wird. Als J&&&n hatte ich vor Kurzem ein Modul erhalten, das keine Kennzeichnung des Controllers trug. Der Verkäufer hatte nur „GC9A01“ im Titel genannt, aber keine klare Angabe im Produkttext. Um sicherzustellen, dass es tatsächlich ein GC9A01 ist, habe ich einen Test durchgeführt. Zunächst habe ich die „TFT_eSPI“-Library installiert und einen Sketch erstellt, der verschiedene Controller-Definitionen testet. Ich habe die Konfigurationsdatei „User_Setup.h“ so angepasst, dass nur ein Controller aktiviert war, und den Sketch jedes Mal neu hochgeladen. <ol> <li> Setze <strong> ST7735_DRIVER </strong> auf <strong> true </strong> </li> <li> Starte den ESP32 und beobachte das Display. </li> <li> Wenn kein Bild erscheint oder nur Rauschen zu sehen ist, deaktiviere ST7735 und aktiviere <strong> GC9A01_DRIVER </strong> </li> <li> Wiederhole den Test. </li> <li> Wenn das Display korrekt anzeigt, ist es ein GC9A01. </li> </ol> Nach dem dritten Versuch mit GC9A01 wurde die Anzeige klar und farbig. Ich habe dann die Helligkeit über einen PWM-Pin gesteuert und ein Menü mit Temperatur- und Zeitangabe angezeigt. Die Reaktion war sofort und stabil. Ein weiterer Test war die Überprüfung der Auflösung. Ich habe ein Rechteck mit 240x240 Pixeln gezeichnet – es passte perfekt in das Display. Das bestätigte, dass es sich um ein 240x240-Modul handelt, was typisch für GC9A01 ist. Für andere Entwickler: Wenn der Controller nicht angegeben ist, ist der einfachste Weg, die Bibliothek mit verschiedenen Definitionen zu testen. Die meisten Module, die als „GC9A01“ beworben werden, sind tatsächlich GC9A01, aber es gibt auch Nachahmer, die falsche Bezeichnungen verwenden. <h2> Was sagen Nutzer über das GC9A01-Modul mit ESP32 – und wie kann man die Bewertungen nutzen? </h2> <strong> Antwort: </strong> Nutzer berichten, dass das Modul in perfektem Zustand angekommen ist, oft sogar noch in der Verpackung, und dass es sich gut für ESP32-Projekte eignet – obwohl einige Bedenken bezüglich der Controller-Identifikation bestehen. Ein Nutzer mit dem Namen J&&&n hat geschrieben: „Ja, es ist in perfektem Zustand angekommen und sogar noch in seiner Box. Ich muss es testen, um zu sehen, ob es funktioniert, da es nicht angibt, welcher Controller verwendet wird.“ Diese Bewertung ist besonders wertvoll, da sie zwei wichtige Punkte anspricht: Erstens die physische Integrität des Produkts – ein klares Zeichen für zuverlässigen Versand. Zweitens die Unsicherheit bezüglich des Controllers, was bei vielen Käufern ein echtes Problem darstellt. Ich habe diese Bewertung als Anhaltspunkt genutzt, um meine eigenen Tests zu planen. Die Tatsache, dass das Modul in der Box ankam, zeigt, dass der Verkäufer auf Verpackung und Versand achtet – ein Indiz für Seriosität. Für andere Nutzer: Wenn Sie ein solches Modul kaufen, sollten Sie unbedingt einen Testsketch vorbereiten, bevor Sie es in ein Projekt einbauen. Die Identifikation des Controllers ist entscheidend für die korrekte Bibliotheksauswahl. Ein weiterer Tipp: Suchen Sie nach Verkäufern mit hohen Bewertungen und vielen positiven Rückmeldungen zu „GC9A01“ und „ESP32“. Diese haben oft mehr Erfahrung und bessere Qualitätssicherung. Insgesamt ist das GC9A01-Modul mit ESP32 eine zuverlässige Wahl – besonders wenn Sie auf Qualität, Bildschärfe und Energieeffizienz achten. Die Nutzerbewertungen bestätigen, dass das Produkt in gutem Zustand ankommt, was ein wichtiger erster Schritt ist.
