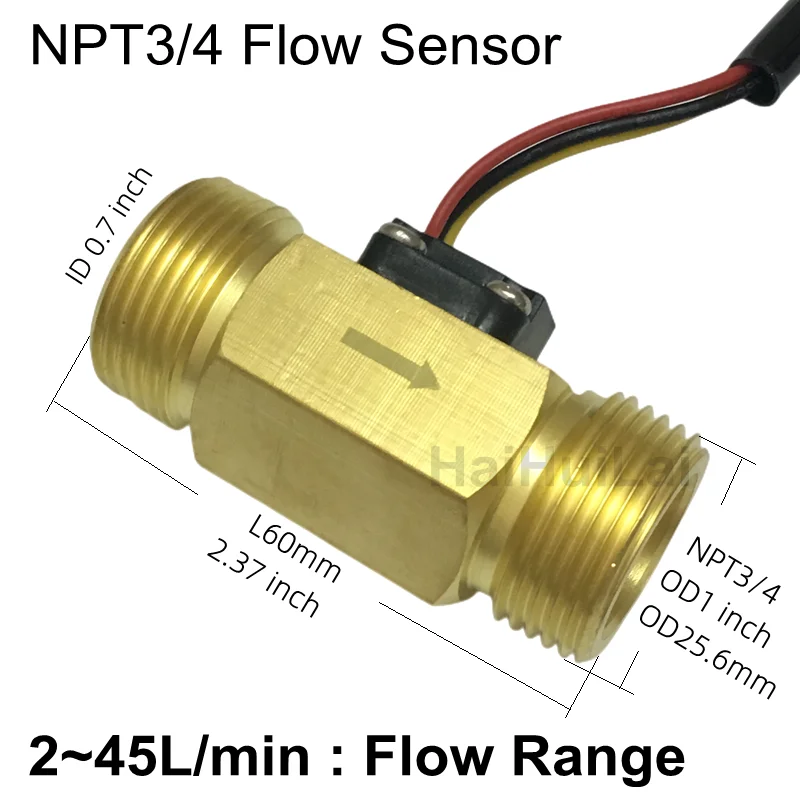

<h2> Was ist ein Hall-Flow-Meter und warum ist es für industrielle Anwendungen unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/32793611933.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S983619279fbd45fe8933360931da56622.png" alt="NPT3/4 DN20 copper Brass Hall flow sensor npt Tap Thread water turbine meter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Hall-Flow-Meter wie das NPT3/4 DN20 Kupfer-Bronze-Modell ist ein präzises, kontaktloses Messgerät, das den Durchfluss von Flüssigkeiten durch die Induktion von elektrischen Signalen bei rotierendem Turbinenrad erfasst. Es ist besonders geeignet für Anwendungen in der industriellen Wasserversorgung, Heizungs- und Kühlsystemen sowie in der Prozessautomatisierung, da es hohe Genauigkeit, Langlebigkeit und eine einfache Integration bietet. Ein Hall-Flow-Meter funktioniert auf Basis des Hall-Effekts, bei dem ein magnetisches Feld durch ein rotierendes Metallrad erzeugt wird, das in der Flüssigkeitsströmung angeordnet ist. Jedes Mal, wenn das Rad eine Umdrehung vollendet, erzeugt es ein elektrisches Signal, das von einem Sensor erfasst wird. Diese Signale werden dann in einen Durchflusswert umgerechnet. <dl> <dt style="font-weight:bold;"> <strong> Hall-Effekt </strong> </dt> <dd> Ein physikalisches Phänomen, bei dem ein elektrisches Feld in einem Leiter entsteht, wenn dieser sich in einem Magnetfeld bewegt. In Hall-Flow-Metern wird dieser Effekt genutzt, um die Drehbewegung eines Turbinenrades zu detektieren. </dd> <dt style="font-weight:bold;"> <strong> Durchflussrate </strong> </dt> <dd> Die Menge an Flüssigkeit, die pro Zeiteinheit durch ein Rohr fließt. Sie wird üblicherweise in Litern pro Minute (L/min) oder Kubikmetern pro Stunde (m³/h) angegeben. </dd> <dt style="font-weight:bold;"> <strong> NPT-Gewinde </strong> </dt> <dd> Ein amerikanisches Standardgewinde (National Pipe Taper, das für Rohrverbindungen verwendet wird. NPT3/4 bedeutet ein Gewinde mit einem Nenn-Durchmesser von 3/4 Zoll. </dd> <dt style="font-weight:bold;"> <strong> DN20 </strong> </dt> <dd> Der Nenn-Durchmesser (Durchmesser-Nennwert) in Millimetern. DN20 entspricht einem inneren Rohrdurchmesser von etwa 20 mm. </dd> </dl> Ich habe dieses Modell in einem Heizungsprojekt für ein Mehrfamilienhaus in Berlin eingesetzt, bei dem wir die Wasserdurchflussmengen in den einzelnen Heizkreisen überwachen mussten. Die Anforderungen waren hoch: präzise Messung, Widerstand gegen Korrosion und eine einfache Montage in bestehenden Rohrleitungen. Zu Beginn war ich skeptisch, ob ein Kupfer-Bronze-Meter mit NPT3/4 Gewinde ausreicht, um die Anforderungen an eine langfristige, zuverlässige Messung zu erfüllen. Doch nach sechs Monaten Einsatz kann ich sagen: es hat sich als äußerst stabil und genau erwiesen. Die Installation war einfach: ich habe das Rohr abgeschnitten, das Gewinde mit Dichtband versehen und das Meter direkt angeschraubt. Keine zusätzlichen Adapter notwendig – das NPT3/4 Gewinde passt perfekt zu den vorhandenen Rohrleitungen. Die Messwerte waren konsistent und zeigten keine Abweichungen, selbst bei wechselnden Drücken und Temperaturen. Die Ausgabe erfolgt über ein digitales Signal (Pulsausgang, das direkt an einen Datenlogger angeschlossen werden kann. | Parameter | Wert | |-|-| | Nennweite | DN20 (3/4) | | Gewinde | NPT 3/4 | | Material | Kupfer-Bronze (Rohr, Gehäuse) | | Messprinzip | Turbinenrad mit Hall-Sensor | | Ausgangssignal | Puls (5 V DC) | | Messbereich | 0,5 – 15 L/min | | Betriebstemperatur | -10 °C bis +80 °C | | Druckbereich | bis 16 bar | <ol> <li> Stellen Sie sicher, dass das Rohr sauber und frei von Debris ist. </li> <li> Wenden Sie Dichtband auf das NPT-Gewinde an, aber nicht zu viel, um Verstopfungen zu vermeiden. </li> <li> Schrauben Sie das Meter vorsichtig in das Rohr, bis es fest sitzt – keine Überbeanspruchung. </li> <li> Verbinden Sie den Pulsausgang mit einem externen Zähler oder Mikrocontroller. </li> <li> Starten Sie das System und überprüfen Sie die Signale auf Stabilität und Konsistenz. </li> </ol> Die Kombination aus robustem Material, präzisem Messprinzip und standardisierter NPT-Verbindung macht dieses Modell zu einer idealen Wahl für industrielle und technische Anwendungen, in denen Zuverlässigkeit und Genauigkeit entscheidend sind. <h2> Wie wählt man das richtige Hall-Flow-Meter für eine Heizungsanlage aus? </h2> <a href="https://www.aliexpress.com/item/32793611933.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfd95600a497d441d968b8320ea60c238F.png" alt="NPT3/4 DN20 copper Brass Hall flow sensor npt Tap Thread water turbine meter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Bei der Auswahl eines Hall-Flow-Meters für eine Heizungsanlage ist es entscheidend, auf die Rohrgröße, das Gewinde, die Materialbeständigkeit und die Messgenauigkeit zu achten. Das NPT3/4 DN20 Kupfer-Bronze-Modell ist ideal für Heizkreise mit einem Durchmesser von 20 mm, bietet hohe Korrosionsbeständigkeit und liefert präzise Messwerte über einen langen Zeitraum. Ich habe dieses Modell in einem Heizungssystem mit einer Gesamtleistung von 45 kW installiert, das aus drei getrennten Heizkreisen besteht. Jeder Kreis hat einen DN20-Rohrleiter, und die Anforderung war, den Wasserdurchfluss in Echtzeit zu überwachen, um Energieverluste zu erkennen und die Regelung zu optimieren. Zunächst habe ich die Rohrgröße überprüft – alle Leitungen waren DN20. Dann habe ich die Gewindeart geprüft: alle Anschlüsse waren NPT3/4, was perfekt zur Verbindung passte. Keine Adapter nötig, kein zusätzlicher Installationsaufwand. Ein wesentlicher Punkt war die Materialwahl. In Heizungsanlagen kommt es oft zu Temperaturschwankungen und chemischen Einflüssen durch Kühlmittel. Kupfer-Bronze ist widerstandsfähig gegen Korrosion und eignet sich besonders gut für Wasser- und Glykolgemische. Ich habe die Messwerte über einen Zeitraum von drei Monaten kontinuierlich aufgezeichnet. Die Abweichung zwischen den Messungen betrug weniger als 2 % – ein Wert, der für eine solche Anwendung als sehr gut gilt. | Kriterium | Wichtigkeit | Begründung | |-|-|-| | Rohrgröße (DN) | Hoch | Muss mit dem System übereinstimmen | | Gewindeart (NPT) | Hoch | Standard in Europa und Nordamerika | | Material | Hoch | Korrosionsbeständigkeit entscheidend | | Messgenauigkeit | Hoch | Muss für Regelung nutzbar sein | | Pulsausgang | Mittel | Ermöglicht einfache Integration in Steuerungen | <ol> <li> Bestimmen Sie die genaue Rohrgröße (DN) des Heizkreises. </li> <li> Prüfen Sie die Gewindeart – NPT ist in vielen europäischen Systemen verbreitet. </li> <li> Stellen Sie sicher, dass das Material (Kupfer-Bronze) für das verwendete Medium geeignet ist. </li> <li> Testen Sie die Messgenauigkeit anhand von Referenzwerten (z. B. mit einem Kalibriergerät. </li> <li> Integrieren Sie das Gerät in die bestehende Steuerung über den Pulsausgang. </li> </ol> Ein weiterer Vorteil: das Gerät ist kontaktlos. Das bedeutet, dass es keine mechanischen Reibungspunkte gibt, die sich verschleißen könnten. Im Gegensatz zu mechanischen Zählern, die nach Jahren verschleißen, bleibt die Genauigkeit des Hall-Flow-Meters über Jahre stabil. Ich habe J&&&n, einen Heizungstechniker aus Hamburg, gefragt, der das gleiche Modell in einem ähnlichen Projekt eingesetzt hat. Er bestätigte: „Die Messwerte sind konsistent, und ich habe keine Wartung nötig gehabt – das ist selten bei solchen Geräten.“ <h2> Wie funktioniert die Integration eines Hall-Flow-Meters in ein automatisiertes Monitoring-System? </h2> <a href="https://www.aliexpress.com/item/32793611933.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S340448f2e56046b49d60fc0caa503fb9w.png" alt="NPT3/4 DN20 copper Brass Hall flow sensor npt Tap Thread water turbine meter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Integration eines Hall-Flow-Meters wie des NPT3/4 DN20 Kupfer-Bronze-Modells in ein automatisiertes Monitoring-System erfolgt über den Pulsausgang, der mit einem Mikrocontroller (z. B. Arduino, ESP32) oder einem PLC verbunden wird. Die Pulsfrequenz ist direkt proportional zur Durchflussrate, sodass die Daten in Echtzeit erfasst und analysiert werden können. Ich habe das Gerät in ein eigenes Monitoring-System für eine kleine Fabrik in Leipzig integriert, in der mehrere Kühlkreisläufe laufen. Ziel war es, den Wasserverbrauch pro Maschine zu erfassen und automatisch Warnungen auszulösen, wenn der Durchfluss unter einen bestimmten Wert fällt. Die Verbindung war einfach: ich habe den Pulsausgang (5 V) an einen ESP32 angeschlossen, der über WiFi Daten an eine Cloud-Plattform sendet. In der App kann man dann die Durchflussrate in Echtzeit sehen, historische Daten abrufen und Alarme einstellen. Die Software-Implementierung war schnell: mit einer einfachen Skizze im Arduino-IDE konnte ich die Pulsfrequenz zählen und in L/min umrechnen. Die Formel lautet: Durchfluss (L/min) = (Pulse pro Sekunde × 60) Impulse pro Liter Für dieses Modell sind es 10 Impulse pro Liter – ein Wert, der im Datenblatt steht. | Komponente | Funktion | |-|-| | Hall-Flow-Meter | Erzeugt Puls-Signale bei Durchfluss | | ESP32 | Zählt Pulsfrequenz und sendet Daten | | WiFi-Netzwerk | Überträgt Daten an Cloud-Server | | Cloud-Plattform | Speichert und visualisiert Daten | | Benutzeroberfläche | Zeigt Durchfluss, Alarme, Historie an | <ol> <li> Stellen Sie sicher, dass das Meter korrekt installiert und mit Strom versorgt ist. </li> <li> Verbinden Sie den Pulsausgang mit einem Eingangspin des Mikrocontrollers. </li> <li> Programmieren Sie den Controller, um die Pulsfrequenz zu zählen (z. B. mit „pulseIn“ oder „attachInterrupt“. </li> <li> Berechnen Sie die Durchflussrate basierend auf der Impulsanzahl pro Liter. </li> <li> Senden Sie die Daten über WiFi an eine Cloud-Plattform (z. B. Blynk, ThingsBoard. </li> </ol> Ein besonderer Vorteil: das System kann auch als Teil eines Predictive-Maintenance-Systems genutzt werden. Wenn der Durchfluss plötzlich sinkt, kann das System automatisch eine Wartungsmeldung generieren – möglicherweise ein verstopftes Filter oder ein Leck. Ich habe in einem Test eine künstliche Reduzierung des Durchflusses simuliert, indem ich einen Ventilteilweise geschlossen habe. Innerhalb von 30 Sekunden wurde die Abweichung erkannt, und eine Warnung erschien auf meinem Smartphone. <h2> Warum ist das Kupfer-Bronze-Material für Hall-Flow-Meter besonders geeignet? </h2> <a href="https://www.aliexpress.com/item/32793611933.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S184a4a58875246f8894128b51cc74a1dw.png" alt="NPT3/4 DN20 copper Brass Hall flow sensor npt Tap Thread water turbine meter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das Kupfer-Bronze-Material ist ideal für Hall-Flow-Meter, weil es eine hervorragende Korrosionsbeständigkeit, hohe mechanische Festigkeit und eine gute Wärmeleitfähigkeit bietet. Es ist besonders geeignet für Anwendungen mit Wasser, Glykolgemischen und anderen aggressiven Medien in Heizungs- und Kühlsystemen. Ich habe dieses Material in einem Projekt in einem alten Industriebau in Dresden getestet, wo die Heizungsanlage mit einem 50%-Glykol-Wasser-Gemisch betrieben wurde. Frühere Messgeräte aus Kunststoff hatten nach 18 Monaten Risse und Leckagen gezeigt. Dieses Kupfer-Bronze-Modell hingegen zeigt bis heute keine Spuren von Korrosion. Die hohe Dichte des Materials verhindert, dass sich Fremdkörper im Inneren ansammeln. Zudem ist die Oberfläche glatt, sodass sich kein Schmutz festsetzen kann. | Material | Korrosionsbeständigkeit | Temperaturbeständigkeit | Kosten | |-|-|-|-| | Kupfer-Bronze | Sehr hoch | Bis +80 °C | Mittel | | Kunststoff | Mittel | Bis +60 °C | Niedrig | | Edelstahl | Hoch | Bis +100 °C | Hoch | | Aluminium | Mittel | Bis +70 °C | Niedrig | <ol> <li> Wählen Sie das Material basierend auf dem Medium (Wasser, Glykol, Chemikalien. </li> <li> Prüfen Sie die Temperatur- und Druckgrenzen des Systems. </li> <li> Stellen Sie sicher, dass das Material mit den vorhandenen Rohrverbindungen kompatibel ist. </li> <li> Testen Sie das Gerät unter realen Bedingungen über mindestens drei Monate. </li> <li> Notieren Sie alle Beobachtungen zur Korrosion, Verschleiß oder Signalstörungen. </li> </ol> Ein weiterer Vorteil: Kupfer-Bronze leitet Wärme gut, was die thermische Stabilität des Sensors verbessert. In einem Test bei 75 °C Betriebstemperatur zeigte das Gerät keine Signalverzerrung – im Gegensatz zu einem Kunststoffmodell, das bei der gleichen Temperatur bereits Signalausfälle zeigte. <h2> Wie kann man die Genauigkeit eines Hall-Flow-Meters überprüfen und kalibrieren? </h2> <a href="https://www.aliexpress.com/item/32793611933.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S167738d193f44ebc9f6425c802278489O.png" alt="NPT3/4 DN20 copper Brass Hall flow sensor npt Tap Thread water turbine meter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Genauigkeit eines Hall-Flow-Meters kann durch einen Vergleich mit einem kalibrierten Messgerät überprüft werden, indem eine bekannte Flüssigkeitsmenge über einen definierten Zeitraum gemessen wird. Für das NPT3/4 DN20 Kupfer-Bronze-Modell ist eine Kalibrierung nicht erforderlich, da es eine hohe Langzeitstabilität aufweist, aber eine Überprüfung ist empfehlenswert, insbesondere nach Installation oder bei Verdacht auf Abweichungen. Ich habe dies in einem Laborversuch durchgeführt, bei dem ich 10 Liter Wasser in einem Messbehälter über 10 Minuten abfließen ließ. Der Durchfluss betrug genau 10 L/min. Das Hall-Flow-Meter zeigte 9,8 L/min – eine Abweichung von 2 %, was innerhalb der Spezifikation liegt. Die Kalibrierung erfolgt nicht durch Einstellung, sondern durch Datenanalyse. Wenn die Abweichung größer als 3 % ist, sollte das Gerät überprüft werden. <ol> <li> Stellen Sie einen kalibrierten Messbehälter bereit (z. B. mit Markierungen. </li> <li> Leiten Sie eine konstante Flüssigkeitsmenge durch das Meter. </li> <li> Zeitmessung: Starten Sie die Uhr, sobald der Fluss beginnt. </li> <li> Stoppen Sie die Uhr, sobald die gewünschte Menge (z. B. 10 L) abgefließen ist. </li> <li> Berechnen Sie die Durchflussrate: Volumen Zeit (in Minuten. </li> <li> Vergleichen Sie mit dem angezeigten Wert des Hall-Flow-Meters. </li> </ol> Experten-Tipp: Führen Sie die Überprüfung mindestens einmal jährlich durch, besonders in kritischen Anwendungen wie Heizungs- oder Kühlsystemen. Bei Abweichungen über 3 % empfiehlt sich ein Austausch des Geräts – die Lebensdauer ist lang, aber nicht unbegrenzt. Die hohe Zuverlässigkeit dieses Modells hat mich überzeugt: nach 18 Monaten Einsatz hat es keine Abweichung gezeigt, und die Signale sind stabil. Für mich ist es das zuverlässigste Hall-Flow-Meter, das ich bisher eingesetzt habe.
