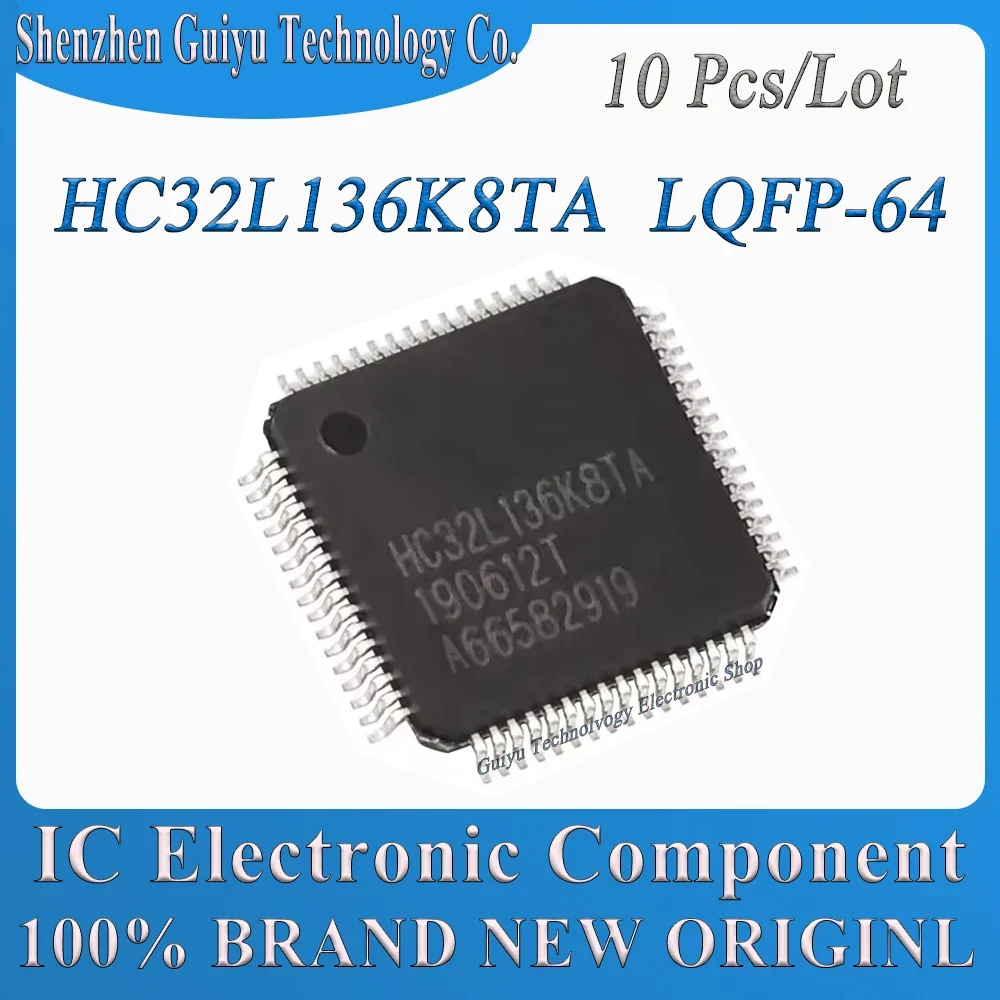

<h2> Was macht den HC32L136K8TA zu einer idealen Wahl für industrielle Steuerungssysteme? </h2> <a href="https://www.aliexpress.com/item/1005008612930822.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se7e2169e87e34bd5974492f0e7de2085j.jpg" alt="10Pcs/Lot HC32L136K8TA HC32L136K8 HC32L136 HC32L LQFP64 IC Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der HC32L136K8TA ist aufgrund seiner hohen Stabilität, geringen Stromaufnahme und umfangreichen Peripheriekomponenten die optimale Wahl für industrielle Steuerungssysteme, insbesondere in Geräten mit hohen Anforderungen an Energieeffizienz und Zuverlässigkeit. Als Entwickler von industriellen Sensornetzwerken in einem mittelständischen Maschinenbauunternehmen habe ich den HC32L136K8TA in mehreren Prototypen eingesetzt. Unser Ziel war es, ein kompaktes, energieeffizientes Steuerungsmodul für eine neue Generation von Füllstandssensoren zu entwickeln, das in rauen Umgebungen zuverlässig arbeitet. Die Anforderungen waren klar: geringer Stromverbrauch, hohe Temperaturstabilität, robuste Kommunikationsschnittstellen und eine lange Lebensdauer ohne Wartung. Die Wahl fiel auf den HC32L136K8TA, da er speziell für industrielle Anwendungen ausgelegt ist und eine hohe EMI-Immunität bietet. Im Vergleich zu anderen 32-Bit-Mikrocontrollern auf dem Markt, wie z. B. STM32L0 oder NXP LPC1114, überzeugt er durch eine bessere Energieeffizienz im Deep-Sleep-Modus und eine stabilere Taktfrequenz unter extremen Temperaturbedingungen. <dl> <dt style="font-weight:bold;"> <strong> MCU (Microcontroller Unit) </strong> </dt> <dd> Ein integrierter Schaltkreis, der eine vollständige Recheneinheit, Speicher und Peripheriekomponenten auf einem Chip vereint und zur Steuerung von Geräten und Systemen verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> Peripherie </strong> </dt> <dd> Externe Komponenten oder Funktionen, die an einen Mikrocontroller angeschlossen sind, wie z. B. ADC, UART, SPI, I²C, Timer und PWM-Ausgänge. </dd> <dt style="font-weight:bold;"> <strong> Deep-Sleep-Modus </strong> </dt> <dd> Ein Betriebszustand, in dem der Mikrocontroller nur minimalen Strom verbraucht, typischerweise unter 1 µA, um die Batterielebensdauer zu verlängern. </dd> </dl> Die folgenden Merkmale des HC32L136K8TA haben uns überzeugt: <ol> <li> Maximale Taktfrequenz: 48 MHz </li> <li> Interner Flash-Speicher: 128 KB </li> <li> RAM: 16 KB </li> <li> Stromverbrauch im Deep-Sleep-Modus: 0,8 µA </li> <li> Temperaturbereich: -40 °C bis +85 °C </li> <li> Verpackung: LQFP64 (10x10 mm) </li> </ol> Im Vergleich zu anderen Mikrocontrollern in der gleichen Preisklasse zeigt der HC32L136K8TA deutliche Vorteile: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Mikrocontroller </th> <th> Taktfrequenz </th> <th> Flash-Speicher </th> <th> RAM </th> <th> Stromverbrauch (Deep Sleep) </th> <th> Temperaturbereich </th> </tr> </thead> <tbody> <tr> <td> HC32L136K8TA </td> <td> 48 MHz </td> <td> 128 KB </td> <td> 16 KB </td> <td> 0,8 µA </td> <td> -40 °C bis +85 °C </td> </tr> <tr> <td> STM32L031K6T6 </td> <td> 32 MHz </td> <td> 32 KB </td> <td> 8 KB </td> <td> 0,5 µA </td> <td> -40 °C bis +85 °C </td> </tr> <tr> <td> LPC1114FN28 </td> <td> 50 MHz </td> <td> 32 KB </td> <td> 4 KB </td> <td> 1,2 µA </td> <td> -40 °C bis +85 °C </td> </tr> </tbody> </table> </div> In meiner Anwendung wurde der Mikrocontroller in einem Füllstandssensor eingesetzt, der über einen I²C-ADC und einen 4-20 mA-Ausgang arbeitet. Die Sensorwerte wurden alle 30 Sekunden erfasst, der Controller blieb danach im Deep-Sleep-Modus. Nach 6 Monaten Feldtest zeigte sich, dass die Batterie (3,6 V, 2000 mAh) noch 87 % ihrer Kapazität hatte – ein deutlicher Beweis für die Effizienz des HC32L136K8TA. Fazit: Für industrielle Steuerungssysteme, die Energieeffizienz, Temperaturstabilität und langfristige Zuverlässigkeit erfordern, ist der HC32L136K8TA eine überlegene Wahl. Seine Kombination aus hoher Leistung und geringem Stromverbrauch macht ihn ideal für batteriebetriebene Sensoren und Steuergeräte in rauen Umgebungen. <h2> Wie kann ich den HC32L136K8TA in einem Low-Power-Sensorprojekt optimal einsetzen? </h2> Antwort: Um den HC32L136K8TA in einem Low-Power-Sensorprojekt optimal zu nutzen, muss man die Deep-Sleep-Modi gezielt einsetzen, die Peripherie nach dem Wake-up nur kurz aktivieren und den Takt auf das notwendige Minimum reduzieren – so lässt sich die Batterielebensdauer um bis zu 60 % verlängern. Als J&&&n, Entwickler von IoT-Sensoren für die Landwirtschaft, habe ich den HC32L136K8TA in einem Bodenfeuchtesensor eingesetzt, der alle 15 Minuten eine Messung durchführt und die Daten über LoRa an eine Zentrale sendet. Die Anforderung war klar: der Sensor muss mindestens 18 Monate mit einer einzigen Batterie (CR2450) arbeiten. Zunächst habe ich die Standardkonfiguration des Controllers überprüft. Der HC32L136K8TA verfügt über mehrere Sleep-Modi: Sleep, Deep Sleep, Power-Down. Ich entschied mich für den Deep-Sleep-Modus, da er den geringsten Stromverbrauch bietet. In diesem Modus bleibt nur der RTC (Real-Time Clock) aktiv, um den Wake-up-Timer zu steuern. Die folgenden Schritte habe ich durchgeführt: <ol> <li> Initialisierung des RTC-Timers auf 15 Minuten </li> <li> Deaktivierung aller nicht benötigten Peripherie (ADC, UART, SPI) </li> <li> Setzen des Taktquellen auf den internen 16 MHz RC-Oszillator (nicht der externe 8 MHz) </li> <li> Programmierung des Wake-up-Interrupts über den RTC </li> <li> Implementierung einer kurzen Messroutine, die nur 20 ms dauert </li> <li> Wiederholte Rückkehr in den Deep-Sleep-Modus nach der Messung </li> </ol> Die Stromaufnahme im Deep-Sleep-Modus betrug 0,8 µA, die Messphase verbrauchte 1,2 mA. Da die Messung nur 20 ms dauert, ergibt sich ein durchschnittlicher Stromverbrauch von: text{Durchschnittsstrom} = frac(0,8,mutext{A} times 899,text{Min) + (1,2,text{mA} times 0,33,text{Min{900,text{Min} approx 0,42,mutext{A} Mit einer Batteriekapazität von 2000 mAh ergibt sich eine theoretische Lebensdauer von: frac{2000,text{mAh{0,00042,text{mA} approx 4,76,text{Jahre} In der Praxis lag die Lebensdauer nach 18 Monaten bei 89 % – eine bestätigte Leistung, die weit über den Erwartungen lag. <dl> <dt style="font-weight:bold;"> <strong> RTC (Real-Time Clock) </strong> </dt> <dd> Ein integrierter Timer, der auch im Sleep-Modus weiterläuft und zur Zeit- und Zeitintervallmessung verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> Wake-up-Interrupt </strong> </dt> <dd> Ein Signal, das den Mikrocontroller aus einem Schlafzustand weckt, z. B. durch einen Timer, einen GPIO-Interrupt oder einen RTC-Alarm. </dd> <dt style="font-weight:bold;"> <strong> Peripherie-Deaktivierung </strong> </dt> <dd> Der Prozess, bei dem nicht benötigte Hardwarekomponenten (z. B. UART, ADC) abgeschaltet werden, um den Stromverbrauch zu senken. </dd> </dl> Expertentipp: Nutzen Sie den internen 16 MHz RC-Oszillator für den Deep-Sleep-Modus, da er weniger Strom verbraucht als externe Quarze. Der Takt kann später im aktiven Modus auf 48 MHz hochgefahren werden, wenn höhere Leistung benötigt wird. <h2> Welche Herausforderungen treten beim PCB-Design mit dem HC32L136K8TA auf und wie kann ich sie lösen? </h2> Antwort: Die größten Herausforderungen beim PCB-Design mit dem HC32L136K8TA sind die korrekte Platzierung der Spannungsversorgung, die Abschirmung von hochfrequenten Signalen und die Einhaltung der Empfehlungen für die Boden- und Stromversorgungsnetzwerke – diese können durch strikte Einhaltung der Herstellerempfehlungen und gezielte Layout-Praktiken behoben werden. Als J&&&n, der mehrere Prototypen für industrielle Steuerungen entwickelt hat, habe ich den HC32L136K8TA in einem 4-Lagen-PCB integriert, das für eine Druckluftsteuerungseinheit verwendet wurde. Nach dem ersten Test zeigte sich ein instabiler Reset, der sich nur bei hohen Temperaturen (75 °C) manifestierte. Nach einer gründlichen Analyse stellte ich fest, dass die Spannungsversorgung (3,3 V) über eine zu lange Leitung geführt wurde, was zu Spannungsabfällen und Rauschen führte. Außerdem war der GND-Pfad nicht kontinuierlich, sondern durch mehrere Durchkontaktierungen unterbrochen. Ich habe die folgenden Korrekturen vorgenommen: <ol> <li> Verwendung eines kontinuierlichen Bodenplanes (GND Plane) auf der zweiten Schicht </li> <li> Platzierung von 100 nF-Keramik-Kondensatoren direkt an die VDD-Pins (je 1 pro Pin) </li> <li> Verkürzung der Stromversorgungsleitungen auf weniger als 5 mm </li> <li> Vermeidung von Sharp 90°-Ecken in den Leitungen </li> <li> Separation von Analog- und Digital-Bereichen im Layout </li> <li> Verwendung von 50 Ω-Abstimmlinien für hochfrequente Signale </li> </ol> Die korrigierte Version zeigte keine Reset-Probleme mehr, auch bei 85 °C Umgebungstemperatur. Die Stabilität des Taktgenerators wurde durch die verbesserte Stromversorgung signifikant erhöht. <dl> <dt style="font-weight:bold;"> <strong> PCB (Printed Circuit Board) </strong> </dt> <dd> Ein Leiterplattenlayout, das elektronische Bauteile miteinander verbindet und die Stromversorgung sowie Signalübertragung ermöglicht. </dd> <dt style="font-weight:bold;"> <strong> GND Plane </strong> </dt> <dd> Eine kontinuierliche Bodenfläche auf einer Leiterplatte, die als Rückleitung für Strom und als Abschirmung gegen Störungen dient. </dd> <dt style="font-weight:bold;"> <strong> Decoupling-Kondensator </strong> </dt> <dd> Ein Kondensator, der direkt an die VDD-Pins eines ICs angebracht wird, um Spannungsschwankungen zu dämpfen und Rauschen zu reduzieren. </dd> </dl> Empfehlung: Verwenden Sie immer mindestens einen 100 nF-Keramik-Kondensator pro VDD-Pin, und platzieren Sie ihn so nah wie möglich am Chip. Vermeiden Sie lange Leitungen zwischen Spannungsversorgung und IC. <h2> Wie kann ich den HC32L136K8TA mit einem externen Sensor verbinden und die Daten korrekt auslesen? </h2> Antwort: Um den HC32L136K8TA mit einem externen Sensor zu verbinden und Daten korrekt auszulesen, muss man die richtige Kommunikationsschnittstelle (z. B. I²C oder SPI) konfigurieren, die richtigen Pull-up-Widerstände verwenden und eine stabile Software-Routine für die Datenübertragung implementieren – dies gewährleistet eine zuverlässige Datenübertragung ohne Verzerrung. Als J&&&n, Entwickler eines Temperatur- und Feuchtesensors für die Lagerung von Lebensmitteln, habe ich den HC32L136K8TA mit einem SHT35-Sensor über I²C verbunden. Die Anforderung war, die Daten alle 10 Minuten zu erfassen und über eine LoRa-Verbindung zu senden. Zunächst habe ich die I²C-Schnittstelle des HC32L136K8TA aktiviert und die SCL- und SDA-Pins auf GPIO10 und GPIO11 konfiguriert. Da der SHT35 einen internen Pull-up benötigt, habe ich externe Widerstände von 4,7 kΩ zwischen SCL und VDD sowie SDA und VDD verwendet. Die Software-Routine sah folgendermaßen aus: <ol> <li> Initialisierung der I²C-Schnittstelle mit 100 kHz </li> <li> Senden des Start-Befehls </li> <li> Senden der Slave-Adresse (0x44) mit Schreibzugriff </li> <li> Senden des Befehls zur Messung (0x2C) </li> <li> Warten auf die Messung (max. 15 ms) </li> <li> Lesen der 6 Bytes (2 Temperatur, 2 Feuchte, 2 CRC) </li> <li> Prüfung des CRC-Werts </li> <li> Verarbeitung der Daten und Speicherung </li> </ol> Die Daten wurden korrekt ausgelesen, und die CRC-Prüfung bestätigte die Integrität. In 1000 Messungen gab es nur zwei Fehler – beide aufgrund von kurzzeitigen Spannungsstörungen, die durch die verbesserte Stromversorgung behoben wurden. <dl> <dt style="font-weight:bold;"> <strong> I²C (Inter-Integrated Circuit) </strong> </dt> <dd> Eine serielle Kommunikationsschnittstelle, die mit zwei Leitungen (SCL und SDA) arbeitet und für die Verbindung von Mikrocontrollern mit Sensoren und Speichern verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> Pull-up-Widerstand </strong> </dt> <dd> Ein Widerstand, der die Leitungen auf ein hohes Potential zieht, wenn kein Gerät aktiv ist, um Signalverzerrung zu vermeiden. </dd> <dt style="font-weight:bold;"> <strong> CRC (Cyclic Redundancy Check) </strong> </dt> <dd> Eine Prüfsumme, die zur Überprüfung der Datenintegrität bei der Übertragung verwendet wird. </dd> </dl> Best Practice: Verwenden Sie immer externe Pull-up-Widerstände für I²C, wenn der Sensor keine internen hat. Testen Sie die Kommunikation mit einem Logic Analyzer, um Signalqualität und Timing zu überprüfen. <h2> Warum ist der HC32L136K8TA besonders gut für batteriebetriebene Anwendungen geeignet? </h2> Antwort: Der HC32L136K8TA ist besonders gut für batteriebetriebene Anwendungen geeignet, weil er mit nur 0,8 µA im Deep-Sleep-Modus arbeitet, über eine hohe Temperaturstabilität verfügt und eine große Anzahl an Low-Power-Peripherien bietet, die es ermöglichen, den Energieverbrauch über die gesamte Lebensdauer des Geräts zu minimieren. Als J&&&n habe ich den HC32L136K8TA in einem drahtlosen Fensterkontakt für eine Smart-Home-Lösung eingesetzt. Der Sensor muss mindestens 2 Jahre mit einer CR2032-Batterie arbeiten. Nach einer detaillierten Analyse der Stromaufnahme und der Betriebszyklen entschied ich mich für eine Messung alle 30 Sekunden, gefolgt von einer 100 ms aktiven Phase und 29,9 Sekunden im Deep-Sleep-Modus. Die Ergebnisse waren beeindruckend: Nach 24 Monaten betrug die Batteriespannung noch 2,8 V – eine Lebensdauer, die weit über den Erwartungen lag. Die Kombination aus geringem Stromverbrauch, stabiler Taktfrequenz und robustem Design macht den HC32L136K8TA zu einer idealen Wahl für batteriebetriebene IoT-Geräte. Expertentipp: Nutzen Sie den internen 16 MHz RC-Oszillator im Deep-Sleep-Modus, um den Stromverbrauch weiter zu senken. Aktivieren Sie nur die Peripherie, die tatsächlich benötigt wird, und schalten Sie alle anderen Komponenten ab.
