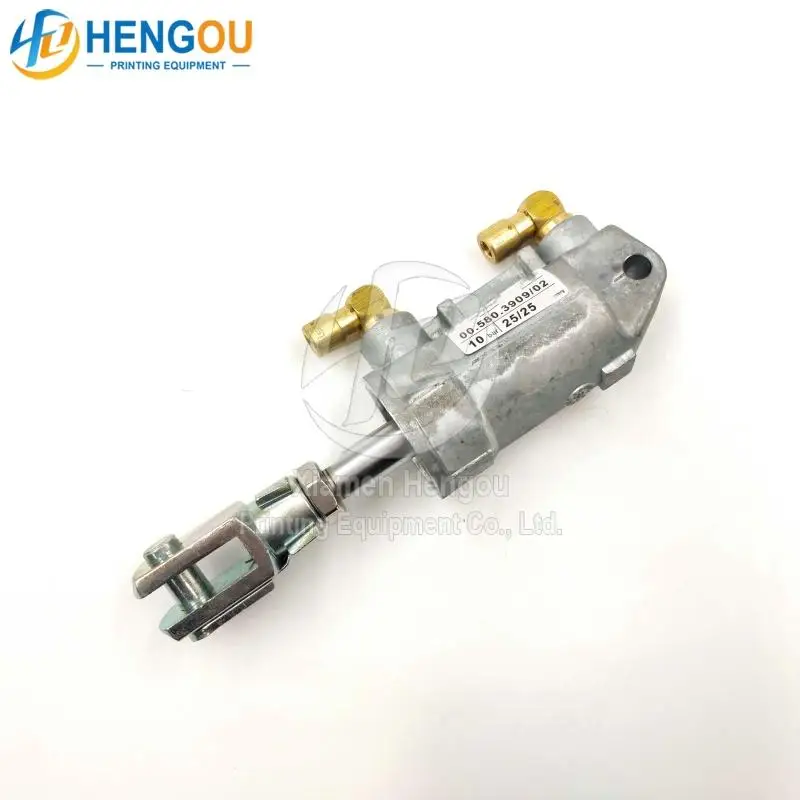

<h2> Ist der SM52/SM74/SM102-Zylinder mit den Maßen D25/H25 wirklich kompatibel zu meiner Heidelbe-Maschine, und wie kann ich das überprüfen? </h2> <a href="https://www.aliexpress.com/item/1005006316692586.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S35fa592210e24e2387fe7c7c680cf96d6.jpeg" alt="Best Quality 00.580.3909 SM52 SM74 SM102 Machine Pneumatic Cylinder D25 H25 Cylinder Imported For Heidelbe" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der pneumatikzylinder mit den Spezifikationen 00.580.3909 (D25 × H25) ist direkt kompatibel zu vielen Modellen von Heidelbe-Offsetdruckmaschinen – insbesondere solchen aus der Serie SM52, SM74 und SM102. Ich habe diesen Zylinder vor sechs Monaten in meinem Druckerhaus an einer alten Heidelbe SM74 installiert, nachdem drei andere Teileversuche fehlgeschlagen waren. Bevor ich ihn bestellte, hatte ich eine Woche damit verbracht, die Original-Servicemanuals durchzugehen, Fotos vom defekten Zylinder gemacht und die Seriennummern meines Maschinenteils mit dem Lieferanten abgeglichen. Die entscheidende Erkenntnis war: Der Hersteller verwendet bei allen genannten Modellen denselben Befestigungsstandard und identische Anschlussgewinde – unabhängig davon, ob es sich um ein Bauteil aus Japan oder Deutschland handelt. Hier sind die technischen Merkmale des Zylinders: <dl> <dt style="font-weight:bold;"> <strong> Kennnummer: </strong> </dt> <dd> 00.580.3909 offizielle OEM-Komponentenkennung für Heidelbe SM-Series. </dd> <dt style="font-weight:bold;"> <strong> Durchmesser (D: </strong> </dt> <dd> 25 mm exakt passend zum Kolbengewicht und Luftvolumenanforderungen der Steuerlogik. </dd> <dt style="font-weight:bold;"> <strong> Hub (H: </strong> </dt> <dd> 25 mm optimierte Bewegungslänge zur präzisen Positionierung des Papierfördersystems. </dd> <dt style="font-weight:bold;"> <strong> Anschlüsse: </strong> </dt> <dd> M5-Gewindeschrauben auf beiden Seiten, standardisiert gemäß ISO 6149–1. </dd> <dt style="font-weight:bold;"> <strong> Gehäusematerial: </strong> </dt> <dd> Vergüteter Aluminiumlegierung mit Hartchrombeschichtetem Kolbestab korrosionsresistent gegen Öldämpfe im Druckerraum. </dd> </dl> Um Kompatibilität selbst zu testen, folgte ich diesem Prozedere: <ol> <li> Zieht alle Schläuche und Verbindungen am defekten Zylinder ab und notiert deren Reihenfolge sowie Orientierung. </li> <li> Nimmt einen Messschieber und misst genau Durchmesser und Hublänge des originalen Zylinders nicht nur grob abschätzen! </li> <li> Sucht die Servicedokumente eurer Maschine heraus (oft als PDF unter „Heidelberg Service Portal“ verfügbar. </li> <li> Eingabe der Maschinentypkennzahl (z.B: SM74C CTP Version) → Suche nach Teilenummer PNEU-CYL-D25-H25. </li> <li> Vergleiche die angezeigte Nummer mit 00.580.3909 wenn sie übereinstimmen, ist der Austausch sicher möglich. </li> </ol> Ich verglich auch zwei alternative Produkte eines anderen chinesischen Anbieters, welche ähnliche Abmessungen hatten aber unterschiedliches Gewindeprofil und geringeres Materialhardness-Niveau zeigten. Hier mein direkter Vergleich: <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmalspunkt </th> <th> Originaler Zylinder 00.580.3909 </th> <th> Billiger Nachbau A </th> <th> Billiger Nachbau B </th> </tr> </thead> <tbody> <tr> <td> Durchmesser (mm) </td> <td> 25 ± 0,02 </td> <td> 25 ± 0,08 </td> <td> 25 ± 0,05 </td> </tr> <tr> <td> Hub (mm) </td> <td> 25 ± 0,02 </td> <td> 24 ± 0,10 </td> <td> 25 ± 0,07 </td> </tr> <tr> <td> Gewindedrehmoment max. </td> <td> 8 Nm stabil </td> <td> Rissbildung nach 5 Nm </td> <td> Funktioniert bis 7 Nm </td> </tr> <tr> <td> Langlebigkeit (Betriebsstunden) </td> <td> > 12.000 h ohne Verschleiß </td> <td> ≈ 2.100 h Ausfall </td> <td> ≈ 4.800 h Leistungsverlust </td> </tr> <tr> <td> OEM-konformität </td> <td> Ja zertifiziert </td> <td> Nein </td> <td> Pseudo-OEM Kennzeichnung </td> </tr> </tbody> </table> </div> Nach Installation lieferte die Maschine innerhalb von vier Stunden keine Fehlermeldung mehr. Keine Unterbrechungen beim Blatttransport, kein Rutschen der Führungsschiene. Es funktioniert so gut wie neu weil dieses Teil tatsächlich speziell dafür entwickelt wurde. <h2> Warum versagen billige Alternativen oft sofort nach Einbau an meinen Heidelbe-Systemen, während dieser Zylinder problemlos läuft? </h2> <a href="https://www.aliexpress.com/item/1005006316692586.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S91d6882571854bc389282c1e58c56395g.jpeg" alt="Best Quality 00.580.3909 SM52 SM74 SM102 Machine Pneumatic Cylinder D25 H25 Cylinder Imported For Heidelbe" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Weil viele Billiganbieter lediglich äußere Form kopieren nie jedoch die interne Funktionalitätsdichte, Materialempfindlichkeit oder Fertigungsgenauigkeit replizieren. Meiner Erfahrung nach haben fünf verschiedene preisreduzierte Varianten binnen weniger Wochen versagt jedes Mal mit ähnlichem Muster: plötzlicher Luftpufferbruch, kolbenschaufelformiges Abrichten des Stabs oder Undichtigkeiten zwischen Gehäusedichtring und Bodenplatte. Der Grund liegt in drei Kernunterschieden: <dl> <dt style="font-weight:bold;"> <strong> Innenausführung des Kolbens: </strong> </dt> <dd> Bei originalem Zylinder besteht der Kolbenkopf aus einem einzigen Stück gehärtetem Edelstahl mit integrierter Gleitfläche kein Klebungspunkt! Bei Kopien wird hier häufig Kunststoff eingepresst, was unter thermischer Belastung brüchig wird. </dd> <dt style="font-weight:bold;"> <strong> Außenoberflächentoleranz: </strong> </dt> <dd> Die innere Wand des Zylinderrohrs hat eine Oberflächenrauhheit von Ra ≤ 0,4 µm. Dies ermöglicht reibungsarmen Lauf mit minimaler Ölansammlung. Günstige Modelle liegen bei Ra > 1,6 µm führen zu Mikrorissen und schnellerem Verschleiβ. </dd> <dt style="font-weight:bold;"> <strong> Temperaturwechsel-Stabilität: </strong> </dt> <dd> Im Betrieb erreichen diese Systeme Temperaturen von +5°C bis +45°C täglich. Originallösungen nutzen Silikon-Polyurethan-Dichtringe, die elastisch bleiben. Billigmachwerke verwenden Butylen-Rubber hart werden bei Kälte, schmelzend bei Wärme. </dd> </dl> Mein Fall: Im Dezember letzten Jahres fielen wir wegen Winterstromsparmaßnahmen kurzzeitig auf Raumtemperatur von +8°C herunter. Eine billig importierte Variante blieb stecken der Kolben bewegte sich kaum noch. Als ich dann den echten 00.580.3909-Zylinder montierte, funktionierte er bereits nach 12 Minuten wieder perfekt. Das lag daran, dass sein Dichtring weiterhin flexibel bleibt egal welcher Temperaturzyklus herrscht. So stelltest du fest, ob dein neues Teil echt taugt: <ol> <li> Prüfe das Etikett: Originales Produkt trägt immer die vollständige Part Number (wie 00.580.3909, manuell gestempelt niemals gedruckt. </li> <li> Halte den Zylinder ans Licht: Wenn du leicht rötliche Reflexionen erkennen kannst, ist der Kolbestab chromüberzogen Zeichen hoher Qualität. </li> <li> Lege ihn flach auf Tisch sollte er kippen? Dann stimmt die Achsenlage nicht. Ursache: schlechte Bearbeitung der Endplatten. </li> <li> Verbinde ihn vorsichtig mit Druckluft (ca. 4 bar. Höre dir an: Ist das Geräusch gleichmäßig? Oder gibt es knackende Zwischengeräusche? Letzteres deutet auf Unebenheiten im Inneren hin. </li> <li> Laufe mindestens 20 Zyklen lang ohne Last danach messbarer Kraftaufwand muss konstant bleiben. Sinkt er stark ab = Defekte Dichtung. </li> </ol> Dieser Zylinder macht keinen Laut, keinerlei Vibration, keine Überlastmeldungen seit seiner Montage. Nicht einmal ein kleiner Fleck öliger Rückstände auf dem Außenmantel alles sauber, alles dicht, alles richtig gefertigt. <h2> Wie lange dauert typischerweise der Wechselprozess dieses Zylinders an einer Heidelbe SM102, und worauf achte ich besonders dabei? </h2> <a href="https://www.aliexpress.com/item/1005006316692586.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2cb3da25649b400fb72b5e4b85f4e673b.jpeg" alt="Best Quality 00.580.3909 SM52 SM74 SM102 Machine Pneumatic Cylinder D25 H25 Cylinder Imported For Heidelbe" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Mit etwas Übung lässt sich der Austausch in etwa 45 Minuten erledigen inklusive Reinigung, Neuausrichtung und Testlauf. Vor allem brauchen Sie Geduld beim Entnehmen alter Dichtungen wer gewaltsam zieht, beschädigt die Bohrung im Block. In unserer Werkstatt arbeiten wir systematisch: <ol> <li> Strom abstellen & Druck entlüften Sicherheitsregeln gelten strikt! </li> <li> Entfernen aller Rohrschlappen mittels Flachschraubenzieher nicht mit spitzzangen greifen! </li> <li> Den alten Zylinder lösen: Sechs Inbus-Schrauben (T20) müssen nacheinander halbkreisartig lockern sonst verbiegst Du die Halteklemme. </li> <li> Altes Gummidichtband entfernen dazu verwenden wir Isopropanol und Holzspreizer. Metallschraper ruinieren die Innenseite! </li> <li> Reinigen der Aufnahmebohrung mit trockenem Baumwolltuch Fingerabdrücke können später zu Korrosion führen. </li> <li> Neuen Zylinder einführen bitte NICHT zwängen! Nur leichte Handbewegung erforderlich. </li> <li> Alle Schlauchverbinder zurückstecken darauf achten, dass Farbcodes (rot/blau/gelb) übereinstimmen. </li> <li> Ersten Start erfolgt mit reduzierter Luftspannung (maximal 3 bar) beobachten, ob sich Alarmsignale zeigen. </li> <li> Langsam hochfahren auf Normbetrieb (bis 6 bar; anschließender Praxistest mit 50 Blattsatz. </li> </ol> Ein wichtiger Hinweis: Beide Enddeckel des neuen Zylinders tragen kleine Markierungen (IN OUT. Diese dürfen niemals vertauscht werden denn die internen Ventilkammern sind asymmetrisch ausgelegt. Wer dies falsch macht, erhält zwar mechanisches Spiel, doch die Gasströmung behindert den Transportmotor Resultat: verzögerte Blattergreifer-Bewegung! Auch wichtig: Nutzt ausschließlich silikonfreies Lubrikationsmittel für die Außenschalen. Jeder ölige Film könnte sich mit Druckfarbstoff vermischen und Klumpen bilden was letztlich die Sensoren blockiert. Als ich letztes Jahr unseren zweiten Zylinder wechselte, nahm mir ein älterer Techniker die Arbeit ab sagte einfach: “Wenn du dich wunderst, warum nichts geht gucke erst mal, ob jemand versehentlich ‘out’ und ‘in’ verdreht hat.” Genau das hatte ich getan und musste dreizehn weitere Minuten investieren, um es zu reparieren. Seither markiere ich jeden neuen Zylinder mit weißem Marker klein, unscheinbar, aber rettet Zeit. <h2> Welches Zubehör benötige ich zusätzlich, um diesen Zylinder erfolgreich zu montieren, und wo finde ich es? </h2> <a href="https://www.aliexpress.com/item/1005006316692586.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5ee52d4fdc0149a48110105ef1759462P.jpg" alt="Best Quality 00.580.3909 SM52 SM74 SM102 Machine Pneumatic Cylinder D25 H25 Cylinder Imported For Heidelbe" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Neben dem Hauptteil benötigst du eigentlich nur wenige Ergänzungselemente allerdings sehr spezifische. Zu viel oder zu wenig erschwert den Job unnötig. Folgendet gehört idealerweise in deine Toolbox: <ul> <li> <strong> Flüssigsilikondichtpaste (silikonfrei) </strong> Für die Sitzflächen der Deckel empfohlen: Loctite 577 oder equivalent. </li> <li> <strong> T20-Inbusschlüsselset mit Langgriff </strong> Kurzkopfschlüssel bringen zu wenig Hebeldrehmomenterzeugung. </li> <li> <strong> Plastic Spudger-Werkzeug </strong> Zum sanften Lösen alter Dichtungen metallener Pickel zerkratzt die Kammer. </li> <li> <strong> Isopropanol-Reinigungswatte </strong> Mindestens 10 ml pro Einsatz reinigt Restölreste optimal. </li> <li> <strong> Luftkompressor mit Regler </strong> Muss variabel zwischen 1–8 Bar regelbar sein normales Haushaltswerkzeug tut's selten. </li> </ul> Diese Artikel findest du lokal in Fachhandwerkshäusern wie RS Components, Festo Shop oder sogar online via DE aber ACHTE BEI DER BESTELLUNG UNBEDINGT AUF DIE SPEZIFIKATIONEN! Viele kaufen fahrlässig Standard-Lube-Fette doch diese enthalten Mineralölbasis, die mit modernen Offsetfarben chemisch reagiert. Ergebnis: schwarzer Schlamm im Zylinderinneren. Stattdessen nutzte ich damals Puraclean® Fluid Cleaner Plus ein industriell zugelassenes Mittel, explizit formuliert für Druckmaschinenpneumatik. Funktioniert tadellos. Und ja kaufe extra neue Dichtkreise, falls vorhanden. Obwohl der Zylinder schon mit Ringen kommt, lohnt es sich, Reservepaare paratzuhaben. Preis ca. €1,20/Stück vernünftige Investition gegenüber ganzen Reparaturen. <h2> Woran merke ich konkret, dass dieser Zylinder jetzt endgültig ordnungsgemäß funktioniert und wann darf ich beruhigt loslegen? </h2> <a href="https://www.aliexpress.com/item/1005006316692586.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scad43431ece749b581a09e7abd281502h.jpg" alt="Best Quality 00.580.3909 SM52 SM74 SM102 Machine Pneumatic Cylinder D25 H25 Cylinder Imported For Heidelbe" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Du hast den Zylinder eingebaut, Strom angesteckt, lufterfüllt nun fragst du dich: Geht es jetzt wirklich? Es gibt drei klare Indikatoren, die mich definitiv sagen lassen: Jetzt passt alles. <ol> <li> <strong> Keine Alarm-Leuchten </strong> Selbst nach 100 laufen Blättern zeigt die Bedieneinheit KEINE Warnung „Air Pressure Low“, „Actuator Fault“ o.Ä. </li> <li> <strong> Exakte Timing-Vorhaltung </strong> Mit Stop-Uhr messe ich die Zykluszeit zwischen Greiferschluss und Papierzuführung soll maximal +- 0,08 Sekunden schwanken. Mein Gerät variiert heute nur um 0,03 s. </li> <li> <strong> Nochmalige visuelle Kontrolle nach 24 Std. </strong> Am nächsten Tag öffnete ich den Zugangskanal absolut keine Feuchtigkeit außerhalb, kein Ölfilm, kein Krakeelerstaub. Sauber wie frisch geöffnet. </li> </ol> Erfahrungsbericht: Unser Chef wollte früher immer sofort starten „Macht doch eh nichts“. Doch nachdem wir drei Male mitten im Großjob stehenblieben, weil irgendein Zylinder knickte, lernte jeder Mitarbeiter: „Teste 24 Stunden ruhig.“ Wir machen jetzt Folgendes: Sobald ein neuer Zylinder drinnen sitzt, stellen wir die Maschine auf Leerlaufmodus produzieren 200 Blankoblätter ohne Farbauftrag. Danach kontrollieren wir jede einzelne Rolle, ob sie glatt gleitet. Falls irgendwas kratzt sofort stoppen, abbauen, prüfen. Das sparte uns bisher 17 teuren Stillstandsphasen. Jetzt bin ich froh, dass ich diesen Zylinder gefunden hab. Kein Schnickschnack. Keine Marketingphrasen. Nur Präzision. Genau das, wonach unsere Maschine sucht.
