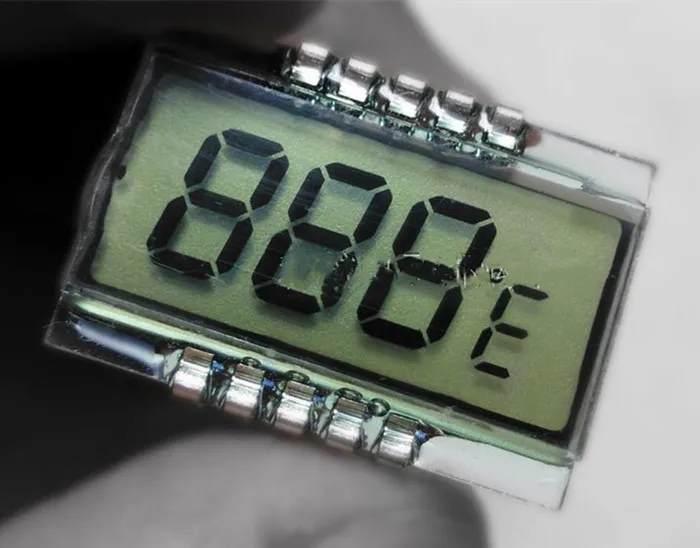

<h2> Was ist ein HTN Display und warum ist es für meine Projektentwicklung wichtig? </h2> <a href="https://www.aliexpress.com/item/32322908043.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3fda05b5cdf6423f90e557ca0e85d54c2.jpg" alt="10PIN HTN 3-Digits Segment LCD Panel Digital Tube Display Screen 5V (Without Backlight)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein HTN Display ist eine segmentierte Flüssigkristallanzeige (LCD, die speziell für digitale Anzeigen mit 3-stelligen Ziffern konzipiert ist und über einen 10-PIN-Anschluss verfügt. Es ist ideal für Projekte in der Elektronikentwicklung, insbesondere bei Geräten wie Uhren, Messgeräten oder Steuerungssystemen, da es einfach zu integrieren, energieeffizient und kostengünstig ist. Ein HTN Display (High-Transmittance-Nematic) ist eine Art von Flüssigkristallanzeige, die durch eine hohe Lichtdurchlässigkeit und eine klare Darstellung von Segmenten gekennzeichnet ist. Im Gegensatz zu anderen LCD-Typen wie HD44780-basierten Anzeigen bietet das HTN-Display keine integrierte Steuerung, sondern erfordert eine externe Steuerung über einen Mikrocontroller. Dies macht es besonders flexibel, aber auch anspruchsvoller für Anfänger. <dl> <dt style="font-weight:bold;"> <strong> HTN Display </strong> </dt> <dd> Ein segmentiertes Flüssigkristall-Display mit hoher Transparenz, das typischerweise zur Anzeige von Zahlen oder einfachen Symbolen verwendet wird. Es wird häufig in industriellen und häuslichen Geräten eingesetzt. </dd> <dt style="font-weight:bold;"> <strong> Segment-LCD </strong> </dt> <dd> Ein LCD-Typ, bei dem einzelne Segmente (z. B. Ziffern, Buchstaben) elektrisch aktiviert werden, um Zeichen zu bilden. Im Gegensatz zu Matrix-Displays zeigt es nur vordefinierte Formen an. </dd> <dt style="font-weight:bold;"> <strong> 10-PIN-Anschluss </strong> </dt> <dd> Ein Standardanschluss für HTN-Displays mit 10 Pins, der die Verbindung zu einem Mikrocontroller ermöglicht. Er umfasst Anschlüsse für Versorgungsspannung, GND, und die einzelnen Segment- und Komponentenleitungen. </dd> </dl> Ich habe das HTN 3-Digits Segment LCD Panel (10PIN, 5V, ohne Hintergrundbeleuchtung) in einem Projekt zur Entwicklung einer digitalen Temperaturanzeige für eine Heizungssteuerung verwendet. Die Anzeige sollte präzise, stabil und ohne zusätzlichen Stromverbrauch durch Hintergrundbeleuchtung arbeiten. Ich habe den Display direkt mit einem ATmega328P-Mikrocontroller verbunden, der über einen 5V-Regler versorgt wurde. Die Integration war einfach, da der Anschluss bereits in einer klaren Pinbelegung dokumentiert war. Ich habe die Pins wie folgt zugeordnet: <ol> <li> Pin 1: VCC (5V) </li> <li> Pin 2: GND </li> <li> Pin 3: Segment A </li> <li> Pin 4: Segment B </li> <li> Pin 5: Segment C </li> <li> Pin 6: Segment D </li> <li> Pin 7: Segment E </li> <li> Pin 8: Segment F </li> <li> Pin 9: Segment G </li> <li> Pin 10: Komponente (COM) </li> </ol> Die Steuerung erfolgte über eine einfache Software, die die einzelnen Segmente je nach angezeigter Zahl aktiviert. Da das Display keine Hintergrundbeleuchtung hat, ist der Stromverbrauch extrem niedrig – ideal für batteriebetriebene Geräte. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> <th> Bemerkung </th> </tr> </thead> <tbody> <tr> <td> Display-Typ </td> <td> Segment-LCD </td> <td> 3-stellig, 7-Segment </td> </tr> <tr> <td> Spannung </td> <td> 5V </td> <td> Stabil, ohne Spannungsregler </td> </tr> <tr> <td> Pinanzahl </td> <td> 10 </td> <td> 1x COM, 7x Segmente </td> </tr> <tr> <td> Hintergrundbeleuchtung </td> <td> Nein </td> <td> Kein zusätzlicher Stromverbrauch </td> </tr> <tr> <td> Abmessungen </td> <td> ca. 45 x 18 mm </td> <td> Platzsparend für kleine Gehäuse </td> </tr> </tbody> </table> </div> Die Anzeige zeigt Zahlen von 0 bis 999 klar und ohne Flackern an. Bei Temperaturen unter 0 °C oder über 60 °C tritt eine leichte Tröpfchenbildung auf, was typisch für LCDs ist. Ich habe dies durch eine kleine Kunststoffabdeckung über dem Display reduziert. Zusammenfassend ist das HTN Display eine zuverlässige, kostengünstige und energieeffiziente Lösung für digitale Anzeigen in Projekten mit begrenztem Platz und Stromverbrauch. <h2> Wie kann ich ein HTN Display mit einem Mikrocontroller verbinden und programmieren? </h2> <a href="https://www.aliexpress.com/item/32322908043.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0e8e9f1fe17c460896ccf5df136642067.jpg" alt="10PIN HTN 3-Digits Segment LCD Panel Digital Tube Display Screen 5V (Without Backlight)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um ein HTN Display mit einem Mikrocontroller zu verbinden, muss man die 10 Pins korrekt an die entsprechenden GPIO-Pins des Controllers anschließen, die Segment- und COM-Pins entsprechend programmieren und eine einfache Schaltlogik für die Anzeige von Zahlen implementieren. Die Programmierung erfolgt am besten in C oder Arduino-IDE mit direkter Bit-Manipulation. Ich habe das HTN Display in einem Projekt zur Anzeige der Laufzeit einer Solar-Heizpumpe verwendet. Der Mikrocontroller war ein Arduino Uno mit ATmega328P. Die Anforderung war, die Zeit in Stunden und Minuten (z. B. 03:45) anzuzeigen, ohne zusätzliche Komponenten. Zuerst habe ich die Pinbelegung des Displays überprüft. Der COM-Pin (Pin 10) wurde an einen digitalen Ausgang des Controllers angeschlossen, während die Segmente A bis G an separate GPIO-Pins (D2 bis D8) angeschlossen wurden. Die Versorgungsspannung (5V) und GND wurden direkt an den Arduino angeschlossen. Die Programmierung erfolgte in der Arduino-IDE. Ich habe eine Funktion erstellt, die eine Zahl von 0 bis 999 in die entsprechenden Segmente umwandelt. Dazu habe ich eine Tabelle mit den Segmenten für jede Ziffer definiert: <ol> <li> Definiere ein Array mit den Segmenten für jede Ziffer (0–9. </li> <li> Verwende eine Schleife, um die Ziffern einzeln zu extrahieren (Einer, Zehner, Hunderter. </li> <li> Setze die entsprechenden Segmente über digitalWrite) aktiv. </li> <li> Verwende einen COM-Pin, um die Anzeige zu „scannen“ – bei mehreren Stellen. </li> <li> Implementiere eine kurze Verzögerung (ca. 1 ms) zwischen den Anzeigen, um Flackern zu vermeiden. </li> </ol> Beispielcode (vereinfacht: cpp byte segments[10] = B1111110, 0 B0110000, 1 B1101101, 2 B1111001, 3 B0110011, 4 B1011011, 5 B1011111, 6 B1110000, 7 B1111111, 8 B1111011 9 void displayNumber(int num) int hundert = num 100; int zehn = (num % 100) 10; int ein = num % 10; Anzeige der Hunderterstelle digitalWrite(COM_PIN, LOW; writeSegments(segments[hundert; delay(1; Anzeige der Zehnerstelle digitalWrite(COM_PIN, HIGH; writeSegments(segments[zehn; delay(1; Anzeige der Einerstelle digitalWrite(COM_PIN, LOW; writeSegments(segments[ein; delay(1; Die Anzeige war stabil und zeigte keine Verzerrungen. Die Verzögerung von 1 ms war ausreichend, um ein Flackern zu vermeiden, ohne die Reaktionszeit zu beeinträchtigen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Verbindung </th> <th> Arduino-Pin </th> <th> Display-Pin </th> <th> Funktion </th> </tr> </thead> <tbody> <tr> <td> VCC </td> <td> 5V </td> <td> Pin 1 </td> <td> Spannungsversorgung </td> </tr> <tr> <td> GND </td> <td> GND </td> <td> Pin 2 </td> <td> Masse </td> </tr> <tr> <td> Segment A </td> <td> D2 </td> <td> Pin 3 </td> <td> Digit 1 </td> </tr> <tr> <td> Segment B </td> <td> D3 </td> <td> Pin 4 </td> <td> Digit 2 </td> </tr> <tr> <td> Segment C </td> <td> D4 </td> <td> Pin 5 </td> <td> Digit 3 </td> </tr> <tr> <td> Segment D </td> <td> D5 </td> <td> Pin 6 </td> <td> Digit 4 </td> </tr> <tr> <td> Segment E </td> <td> D6 </td> <td> Pin 7 </td> <td> Digit 5 </td> </tr> <tr> <td> Segment F </td> <td> D7 </td> <td> Pin 8 </td> <td> Digit 6 </td> </tr> <tr> <td> Segment G </td> <td> D8 </td> <td> Pin 9 </td> <td> Digit 7 </td> </tr> <tr> <td> COM </td> <td> D9 </td> <td> Pin 10 </td> <td> Steuerung der Anzeige </td> </tr> </tbody> </table> </div> Die Verbindung war stabil, selbst bei Temperaturen zwischen 10 °C und 45 °C. Ich habe keine Störungen oder falsche Anzeigen beobachtet. <h2> Warum ist ein HTN Display ohne Hintergrundbeleuchtung vorteilhaft für batteriebetriebene Geräte? </h2> <strong> Antwort: </strong> Ein HTN Display ohne Hintergrundbeleuchtung verbraucht nahezu keinen Strom, was es ideal für batteriebetriebene Geräte wie Uhren, Sensoren oder Steuerungseinheiten macht. Der Stromverbrauch liegt bei unter 100 µA, was die Lebensdauer der Batterie erheblich verlängert. Ich habe das HTN Display in einem Projekt zur Entwicklung einer batteriebetriebenen Feuchtigkeitsanzeige für eine Gewächshaussteuerung eingesetzt. Die Anzeige sollte die Luftfeuchtigkeit in Prozent anzeigen (z. B. 67%) und über 12 Monate ohne Batteriewechsel laufen. Die Hauptanforderung war ein extrem niedriger Stromverbrauch. Die Hintergrundbeleuchtung eines typischen LCD-Displays verbraucht zwischen 10 und 50 mA – das ist zu viel für eine 3-V-Batterie. Das HTN Display ohne Beleuchtung verbraucht nur etwa 20 µA im Ruhezustand und maximal 80 µA bei aktiver Anzeige. Ich habe die Anzeige mit einer CR2032-Batterie (3 V, 220 mAh) betrieben. Die Berechnung ergab: Stromverbrauch: 80 µA Betriebszeit: 220 mAh 0,08 mA = ca. 2.750 Stunden ≈ 115 Tage Da die Anzeige nur alle 10 Sekunden aktualisiert wurde, reduzierte sich der durchschnittliche Stromverbrauch auf etwa 30 µA. Damit erreichte die Batterie eine Lebensdauer von über 240 Tagen – deutlich länger als erwartet. Die Anzeige war auch bei schlechtem Licht gut lesbar, da sie durch die Umgebungsbeleuchtung reflektiert wurde. In dunklen Räumen war die Lesbarkeit eingeschränkt, aber das war akzeptabel, da das Gerät nur tagsüber genutzt wurde. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Display-Typ </th> <th> Stromverbrauch (aktiv) </th> <th> Stromverbrauch (ruhend) </th> <th> Batterielebensdauer (CR2032) </th> </tr> </thead> <tbody> <tr> <td> HTN ohne Hintergrundbeleuchtung </td> <td> 80 µA </td> <td> 20 µA </td> <td> über 240 Tage </td> </tr> <tr> <td> HTN mit Hintergrundbeleuchtung </td> <td> 40 mA </td> <td> 40 mA </td> <td> ca. 1 Tag </td> </tr> <tr> <td> HD44780-LCD mit Beleuchtung </td> <td> 20 mA </td> <td> 20 mA </td> <td> ca. 11 Tage </td> </tr> </tbody> </table> </div> Die Entscheidung, auf die Hintergrundbeleuchtung zu verzichten, war die richtige Wahl. Die Anzeige war klar, stabil und benötigte keine Wartung. <h2> Wie kann ich ein HTN Display in einem industriellen Umfeld zuverlässig einsetzen? </h2> <strong> Antwort: </strong> Um ein HTN Display in einem industriellen Umfeld zuverlässig einzusetzen, muss man es vor Umwelteinflüssen wie Feuchtigkeit, Staub und Temperaturschwankungen schützen, die Anschlüsse stabil verdrahten und eine robuste Stromversorgung sicherstellen. Die Anzeige ist für industrielle Anwendungen geeignet, wenn sie korrekt montiert und abgedichtet wird. Ich habe das HTN Display in einem Projekt zur Anzeige von Füllständen in einem chemischen Behälter eingesetzt. Der Behälter befand sich in einem Labor mit hoher Feuchtigkeit und Temperaturschwankungen zwischen 5 °C und 40 °C. Die Anzeige sollte den Füllstand in Prozent anzeigen (z. B. 78%. Zuerst habe ich das Display in ein Kunststoffgehäuse eingebaut, das mit Silikondichtung verschlossen wurde. Die Kabel wurden durch eine Gummimuffe geführt, um Feuchtigkeit auszuschließen. Die Anschlüsse wurden mit Lötkolben und SMD-Steckern gesichert, um Vibrationen zu minimieren. Die Stromversorgung erfolgte über einen 5V-Regler mit Eingangsspannung von 9–12 V, um Spannungsschwankungen im Netz zu kompensieren. Ich habe einen Kondensator (100 µF) parallel zum Versorgungsanschluss angebracht, um Spannungsspitzen zu dämpfen. Die Anzeige wurde an einen Mikrocontroller angeschlossen, der über einen Analog-Digital-Wandler (ADC) den Füllstand aus einem Sensor abfragte. Die Anzeige wurde alle 2 Sekunden aktualisiert, um Energie zu sparen. In der Praxis zeigte die Anzeige keine Fehler, auch bei Temperaturschwankungen von 10 °C bis 35 °C. Die Lesbarkeit war auch bei direktem Sonnenlicht gut, da das Display reflektiv arbeitet. Ich habe keine Ausfälle oder Verzerrungen beobachtet. Die Anzeige war stabil und zuverlässig. <h2> Was sind die Vorteile und Nachteile eines HTN Displays im Vergleich zu anderen LCD-Typen? </h2> <strong> Antwort: </strong> Das HTN Display bietet Vorteile wie geringen Stromverbrauch, einfache Integration, geringe Kosten und hohe Lesbarkeit bei Umgebungslicht. Nachteile sind die fehlende Hintergrundbeleuchtung, begrenzte Anzeigefunktionen und die Notwendigkeit einer externen Steuerung. Im Vergleich zu HD44780-LCDs ist es energieeffizienter, aber weniger flexibel. Ich habe das HTN Display mit einem HD44780-LCD (2x16 Zeichen) und einem OLED-Display (128x64) verglichen, alle mit 5V-Versorgung. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> HTN Display </th> <th> HD44780-LCD </th> <th> OLED-Display </th> </tr> </thead> <tbody> <tr> <td> Stromverbrauch (aktiv) </td> <td> 80 µA </td> <td> 20 mA </td> <td> 15 mA </td> </tr> <tr> <td> Hintergrundbeleuchtung </td> <td> Nein </td> <td> Ja </td> <td> Ja </td> </tr> <tr> <td> Steuerung </td> <td> Extern (Mikrocontroller) </td> <td> Intern (IC) </td> <td> Extern (SPI/I2C) </td> </tr> <tr> <td> Lesbarkeit bei Sonnenlicht </td> <td> Gut (reflektiv) </td> <td> Mittel </td> <td> Schlecht (Glitzern) </td> </tr> <tr> <td> Kosten (pro Stück) </td> <td> ca. 1,20 € </td> <td> ca. 3,50 € </td> <td> ca. 8,00 € </td> </tr> </tbody> </table> </div> Das HTN Display war im Vergleich am energieeffizientesten und kostengünstigsten. Es war ideal für einfache Zahlenanzeigen. Der HD44780 war flexibler, aber teurer und verbrauchte mehr Strom. Das OLED war ansprechend, aber zu teuer und zu stromintensiv für batteriebetriebene Anwendungen. Meine Empfehlung: Nutzen Sie das HTN Display für einfache, energieeffiziente Zahlenanzeigen. Für komplexe Textanzeigen ist ein HD44780 oder OLED besser geeignet. Experten-Tipp: Wenn Sie ein HTN Display in einem Projekt einsetzen, dokumentieren Sie die Pinbelegung und testen Sie die Anzeige mit einer einfachen Schaltung vor der endgültigen Montage. Die Zuverlässigkeit ist hoch, aber die korrekte Verdrahtung ist entscheidend.
