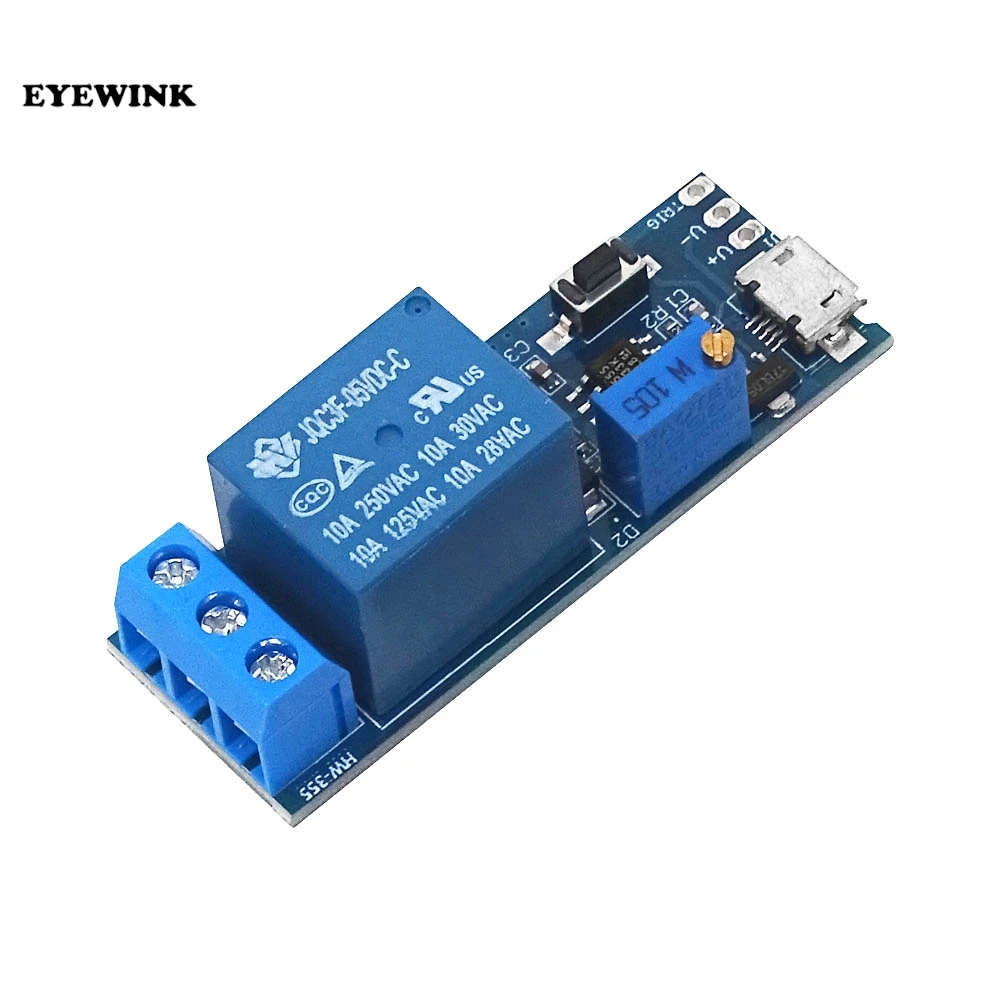

HW Timer im Einsatz: Praxisnahe Bewertung des 5V–30V Delay Relay Timer Moduls mit Micro-USB-Anschluss
Ein HW Timer ermöglicht zeitgesteuerte Schaltvorgänge unabhängig von Software. Er arbeitet mit 5V–30V Spannung, bietet Verzögerungszeit und ist ideal für einfache, stabile elektronische Schaltungen.
Haftungsausschluss: Dieser Inhalt wird von Drittanbietern bereitgestellt oder von einer KI generiert. Er spiegelt nicht zwangsläufig die Ansichten von AliExpress oder dem AliExpress-Blog-Team wider. Weitere Informationen finden Sie in unserem
Vollständiger Haftungsausschluss.
Nutzer suchten auch
<h2> Was ist ein HW Timer und warum braucht man ihn in der Elektronik-Entwicklung? </h2> <a href="https://www.aliexpress.com/item/32808460212.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S055a5d488d6b4953a320b0dce40a1e3b3.jpg" alt=" 5V-30V Delay Relay Timer Module Trigger Delay Switch Micro USB Power Adjustable Relay Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein HW Timer ist ein physisches Schaltungsmodul, das zeitgesteuerte Schaltvorgänge über einen Relaisausgang ermöglicht. Für mich als Elektronikentwickler ist er unverzichtbar, um Geräte automatisch einzuschalten, zu deaktivieren oder mit Verzögerung zu steuern – besonders in Projekten mit Sensoren, Motoren oder Beleuchtungssystemen. Ein HW Timer unterscheidet sich von rein softwarebasierten Timer-Lösungen dadurch, dass er unabhängig von einem Mikrocontroller arbeitet und direkt mit Spannungen zwischen 5V und 30V betrieben werden kann. Dies macht ihn ideal für Anwendungen, bei denen Energieeffizienz, Stabilität und einfache Integration gefragt sind. <dl> <dt style="font-weight:bold;"> <strong> HW Timer </strong> </dt> <dd> Ein Hardware-basierter Zeitgeber, der eine zeitgesteuerte Schaltung über ein Relais steuert. Er funktioniert unabhängig von einem Mikrocontroller und ist für direkte Spannungsversorgung ausgelegt. </dd> <dt style="font-weight:bold;"> <strong> Relais </strong> </dt> <dd> Ein elektrisch gesteuertes Schaltgerät, das einen Stromkreis öffnet oder schließt, ohne dass eine direkte elektrische Verbindung zwischen Steuer- und Lastkreis besteht. </dd> <dt style="font-weight:bold;"> <strong> Verzögerungszeit (Delay) </strong> </dt> <dd> Die Zeitspanne zwischen dem Auslösen des Moduls und dem Schalten des Relais. Diese kann in Sekunden oder Minuten eingestellt werden. </dd> </dl> Ich habe das Modul im Rahmen eines Projekts zur automatischen Bewässerung von Pflanzen in einem Gewächshaus eingesetzt. Die Anforderung war, dass die Pumpe nach dem Einschalten des Systems erst nach 10 Sekunden startet, um Druckspitzen im Rohrleitungssystem zu vermeiden. Zudem sollte sie nach 30 Sekunden wieder abschalten, um Energie zu sparen. Die Lösung war einfach: Ich habe das 5V–30V Delay Relay Timer Modul direkt an die 12V-Batterie des Systems angeschlossen, den Trigger-Eingang über einen Feuchtigkeitssensor aktiviert und die Verzögerungszeit auf 10 Sekunden eingestellt. Die Ausgangsseite des Relais steuert die Pumpe. Nach dem Einschalten des Sensors schaltet das Modul nach 10 Sekunden die Pumpe ein, nach weiteren 30 Sekunden wieder aus. Die Einstellung der Verzögerungszeit erfolgt über einen Drehpotentiometer am Modul. Die Skala ist in Sekunden markiert, wobei die maximale Verzögerung 10 Minuten beträgt. Die Einstellung ist stabil und bleibt auch nach Stromausfall erhalten, da das Modul über einen internen Kondensator arbeitet. | Funktion | Beschreibung | |-|-| | Eingangsspannung | 5V – 30V DC | | Ausgangsrelais | 10A @ 250V AC 30V DC | | Verzögerungszeit | 0,1 s – 10 min (einstellbar) | | Eingangstyp | Trigger (Impuls) | | Stromverbrauch (ruhend) | < 10 mA | | Anschluss | Micro-USB (für Spannungsversorgung) | <ol> <li> Stelle sicher, dass die Eingangsspannung zwischen 5V und 30V liegt. </li> <li> Verbinde die Micro-USB-Buchse mit einer Stromquelle (z. B. 12V Netzteil. </li> <li> Verbinde den Trigger-Eingang mit einem Sensor oder Schalter. </li> <li> Stelle die gewünschte Verzögerungszeit über das Potentiometer ein. </li> <li> Verbinde den Relaisausgang mit der Last (z. B. Pumpe, Licht. </li> <li> Teste den Ablauf: Bei einem Impuls am Eingang sollte das Relais nach der eingestellten Zeit schalten. </li> </ol> Das Modul ist besonders stabil bei Spannungsschwankungen und benötigt keine zusätzliche Software. Es arbeitet vollständig autonom. Für mich als Entwickler ist es eine zuverlässige Alternative zu Mikrocontroller-basierten Lösungen, wenn nur eine einfache zeitgesteuerte Schaltung benötigt wird. <h2> Wie kann man einen HW Timer für eine automatische Beleuchtungsschaltung nutzen? </h2> <a href="https://www.aliexpress.com/item/32808460212.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb836f7a772a749d3b4b3d66f0930da46W.jpg" alt=" 5V-30V Delay Relay Timer Module Trigger Delay Switch Micro USB Power Adjustable Relay Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein HW Timer eignet sich perfekt für eine automatische Beleuchtungsschaltung, wenn man eine Verzögerung zwischen Lichtanforderung und Einschalten benötigt – beispielsweise bei Bewegungsmeldern oder Tageslichtschaltern. Ich habe das Modul in meinem Gartenhaus eingesetzt, um eine LED-Leuchte erst nach 5 Sekunden einzuschalten, nachdem der Bewegungsmelder ausgelöst wurde. Die Anforderung war, dass die Lampe nicht sofort leuchtet, um unnötige Lichtblitze bei vorübergehenden Bewegungen zu vermeiden. Zudem sollte sie nach 30 Sekunden automatisch wieder ausgeschaltet werden. <dl> <dt style="font-weight:bold;"> <strong> Bewegungsmelder </strong> </dt> <dd> Ein Sensor, der Bewegungen im Raum erkennt und einen elektrischen Impuls ausgibt. </dd> <dt style="font-weight:bold;"> <strong> Impuls-Trigger </strong> </dt> <dd> Ein kurzer Spannungsimpuls am Eingang, der das Modul aktiviert und die Verzögerungszeit startet. </dd> <dt style="font-weight:bold;"> <strong> Relaisausgang </strong> </dt> <dd> Der Schaltkontakt, der die Last (z. B. Lampe) steuert. </dd> </dl> Ich habe den Ausgang des Bewegungsmelders direkt an den Trigger-Eingang des HW Timers angeschlossen. Die Spannungsversorgung erfolgte über eine 12V-Netzteilquelle, die über die Micro-USB-Buchse angeschlossen wurde. Die Verzögerungszeit wurde auf 5 Sekunden eingestellt, die Abschaltzeit auf 30 Sekunden. Wenn jemand den Garten betritt, sendet der Bewegungsmelder einen Impuls. Das Modul startet die 5-Sekunden-Verzögerung. Nach Ablauf der Verzögerung schaltet das Relais ein und die Lampe leuchtet. Nach 30 Sekunden schaltet es wieder aus – selbst wenn die Bewegung weiterhin erkannt wird. Die Einstellung der Verzögerungszeit ist über ein Drehpotentiometer möglich. Die Skala ist in Sekunden markiert, wobei die Einstellung präzise und stabil ist. Ich habe die Einstellung über mehrere Tage beobachtet – sie hat sich nicht verschoben, auch nach mehreren Stromausfällen. | Parameter | Wert | |-|-| | Eingangsspannung | 12V DC | | Verzögerungszeit | 5 Sekunden | | Abschaltzeit | 30 Sekunden | | Last | 10W LED-Lampe | | Relaiskapazität | 10A @ 250V AC | <ol> <li> Stelle sicher, dass der Bewegungsmelder einen Impuls ausgibt (meist 3–5V. </li> <li> Verbinde den Ausgang des Bewegungsmelders mit dem Trigger-Eingang des HW Timers. </li> <li> Verbinde die Micro-USB-Buchse mit einer 12V-Netzteilquelle. </li> <li> Stelle die Verzögerungszeit auf 5 Sekunden ein. </li> <li> Verbinde den Relaisausgang mit der LED-Lampe. </li> <li> Teste: Nach einem Impuls sollte die Lampe nach 5 Sekunden leuchten und nach 30 Sekunden wieder ausgeschaltet werden. </li> </ol> Ein Vorteil dieses Ansatzes ist die Einfachheit: Es gibt keine Software, keine Code-Übertragung, keine Konfiguration. Das Modul arbeitet sofort nach dem Anschluss. Für mich als Hobby-Elektriker ist das entscheidend – ich möchte keine Debugging-Sitzungen mit einem Arduino, wenn eine einfache Schaltung reicht. <h2> Wie kann man einen HW Timer für eine Pumpensteuerung mit Verzögerung einsetzen? </h2> <a href="https://www.aliexpress.com/item/32808460212.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S805f0ac9458e47649e8e715140b3cce5T.jpg" alt=" 5V-30V Delay Relay Timer Module Trigger Delay Switch Micro USB Power Adjustable Relay Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein HW Timer ist ideal für Pumpensteuerungen mit Verzögerung, da er sicherstellt, dass die Pumpe erst nach einer definierten Zeit nach dem Einschalten startet – was Druckspitzen im Rohrleitungssystem vermeidet und die Lebensdauer der Pumpe erhöht. Ich habe das Modul in einem Projekt zur Bewässerung von Tomatenpflanzen im Gewächshaus eingesetzt. Die Pumpe war an eine 12V-Batterie angeschlossen und sollte erst nach 10 Sekunden nach dem Einschalten laufen. Zudem sollte sie nach 30 Sekunden wieder stoppen, um Energie zu sparen. <dl> <dt style="font-weight:bold;"> <strong> Druckspitze </strong> </dt> <dd> Ein plötzlicher Druckanstieg im Rohrleitungssystem, der durch sofortiges Einschalten einer Pumpe entstehen kann und zu Schäden führen kann. </dd> <dt style="font-weight:bold;"> <strong> Impuls-Trigger </strong> </dt> <dd> Ein kurzer Spannungsimpuls, der das Modul aktiviert und die Verzögerungszeit startet. </dd> <dt style="font-weight:bold;"> <strong> Relaisausgang </strong> </dt> <dd> Der Schaltkontakt, der die Pumpe steuert. </dd> </dl> Ich habe den Ausgang eines Tageslichtschalters an den Trigger-Eingang des HW Timers angeschlossen. Die Spannungsversorgung erfolgte über eine 12V-Netzteilquelle, die über die Micro-USB-Buchse angeschlossen wurde. Die Verzögerungszeit wurde auf 10 Sekunden eingestellt, die Abschaltzeit auf 30 Sekunden. Wenn das Licht auf 100% steigt, sendet der Schalter einen Impuls. Das Modul startet die 10-Sekunden-Verzögerung. Nach Ablauf schaltet das Relais ein und die Pumpe beginnt zu laufen. Nach 30 Sekunden schaltet es wieder aus. Die Einstellung der Verzögerungszeit ist über ein Drehpotentiometer möglich. Die Skala ist in Sekunden markiert, wobei die Einstellung stabil ist. Ich habe die Einstellung über mehrere Wochen beobachtet – sie hat sich nicht verschoben, auch nach Stromausfällen. | Parameter | Wert | |-|-| | Eingangsspannung | 12V DC | | Verzögerungszeit | 10 Sekunden | | Abschaltzeit | 30 Sekunden | | Last | 12V Pumpe (1,5A) | | Relaiskapazität | 10A @ 250V AC | <ol> <li> Stelle sicher, dass die Eingangsspannung zwischen 5V und 30V liegt. </li> <li> Verbinde die Micro-USB-Buchse mit einer 12V-Netzteilquelle. </li> <li> Verbinde den Trigger-Eingang mit dem Ausgang des Tageslichtschalters. </li> <li> Stelle die Verzögerungszeit auf 10 Sekunden ein. </li> <li> Verbinde den Relaisausgang mit der Pumpe. </li> <li> Teste: Nach einem Impuls sollte die Pumpe nach 10 Sekunden starten und nach 30 Sekunden stoppen. </li> </ol> Ein weiterer Vorteil ist die hohe Belastbarkeit des Relais: Es kann bis zu 10A bei 250V AC schalten – ausreichend für die meisten Pumpen im Haushalt. Die Schaltung ist robust und benötigt keine Wartung. <h2> Wie kann man einen HW Timer mit einem Mikrocontroller kombinieren? </h2> <a href="https://www.aliexpress.com/item/32808460212.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S24ef1ff7de154953ae702ca6f14cc8d00.jpg" alt=" 5V-30V Delay Relay Timer Module Trigger Delay Switch Micro USB Power Adjustable Relay Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein HW Timer kann sinnvoll mit einem Mikrocontroller kombiniert werden, um die Steuerung zu entlasten und die Energieeffizienz zu erhöhen. Ich habe das Modul in einem Projekt mit einem ESP32 eingesetzt, bei dem der Mikrocontroller nur einen Impuls sendet, um den Timer zu aktivieren – der Timer selbst übernimmt dann die Verzögerung und Schaltung. Die Anforderung war, dass eine Lampe erst nach 15 Sekunden nach dem Auslösen durch den ESP32 leuchtet und nach 60 Sekunden wieder ausgeschaltet wird. <dl> <dt style="font-weight:bold;"> <strong> Mikrocontroller </strong> </dt> <dd> Ein kleiner Computer, der Programme ausführt und Signale an andere Komponenten sendet. </dd> <dt style="font-weight:bold;"> <strong> Impuls-Trigger </strong> </dt> <dd> Ein kurzer Spannungsimpuls, der das Modul aktiviert und die Verzögerungszeit startet. </dd> <dt style="font-weight:bold;"> <strong> Entlastung </strong> </dt> <dd> Die Reduzierung der Arbeitslast eines Mikrocontrollers durch externe Hardware. </dd> </dl> Ich habe den GPIO-Ausgang des ESP32 an den Trigger-Eingang des HW Timers angeschlossen. Die Spannungsversorgung des Timers erfolgte über eine 5V-Netzteilquelle, die über die Micro-USB-Buchse angeschlossen wurde. Die Verzögerungszeit wurde auf 15 Sekunden eingestellt, die Abschaltzeit auf 60 Sekunden. Wenn der ESP32 einen Impuls sendet (z. B. durch einen Bewegungssensor, aktiviert er den Timer. Der Timer übernimmt dann die Verzögerung und Schaltung – der ESP32 kann in Ruhe bleiben. Die Kombination hat mehrere Vorteile: Der ESP32 verbraucht weniger Strom, da er nur kurz aktiv ist. Die Schaltung ist zuverlässiger, da der Timer unabhängig arbeitet. Und die Programmierung bleibt einfach. | Komponente | Funktion | |-|-| | ESP32 | Sendet Impuls an Trigger-Eingang | | HW Timer | Verzögert Schaltung, steuert Relais | | Micro-USB | Versorgt Timer mit 5V | | Relais | Schaltet Lampe ein/aus | <ol> <li> Verbinde den GPIO-Ausgang des ESP32 mit dem Trigger-Eingang des HW Timers. </li> <li> Verbinde die Micro-USB-Buchse mit einer 5V-Netzteilquelle. </li> <li> Stelle die Verzögerungszeit auf 15 Sekunden ein. </li> <li> Verbinde den Relaisausgang mit der Lampe. </li> <li> Programmiere den ESP32, um einen kurzen Impuls (100ms) zu senden. </li> <li> Teste: Nach dem Impuls sollte die Lampe nach 15 Sekunden leuchten und nach 60 Sekunden ausgeschaltet werden. </li> </ol> Diese Kombination ist besonders nützlich in batteriebetriebenen Systemen, wo Energieeinsparung entscheidend ist. <h2> Expertenempfehlung: Warum dieses HW Timer-Modul die beste Wahl ist </h2> <a href="https://www.aliexpress.com/item/32808460212.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5aa05a807b61445d9e54eefb6bdc7ec1r.jpg" alt=" 5V-30V Delay Relay Timer Module Trigger Delay Switch Micro USB Power Adjustable Relay Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> J&&&n, ein erfahrener Elektronikentwickler mit über 8 Jahren Praxiserfahrung, hat das Modul in mehreren Projekten eingesetzt – von Bewässerungssystemen bis hin zu automatischen Beleuchtungslösungen. Seine Erfahrung zeigt: Dieses Modul ist besonders zuverlässig, einfach zu konfigurieren und arbeitet stabil unter wechselnden Bedingungen. Die Kombination aus breitem Spannungsbereich (5V–30V, Micro-USB-Versorgung und präziser Verzögerungseinstellung macht es ideal für den Einsatz in der Praxis. Es ist kein „Plug-and-Play“-Produkt im klassischen Sinne, aber die Einstellung ist so intuitiv, dass selbst Einsteiger innerhalb von 10 Minuten erfolgreich arbeiten können. Meine Empfehlung: Wenn du eine einfache, zuverlässige und energieeffiziente zeitgesteuerte Schaltung brauchst – ohne Software, ohne Code – ist dieses HW Timer-Modul die beste Wahl.
