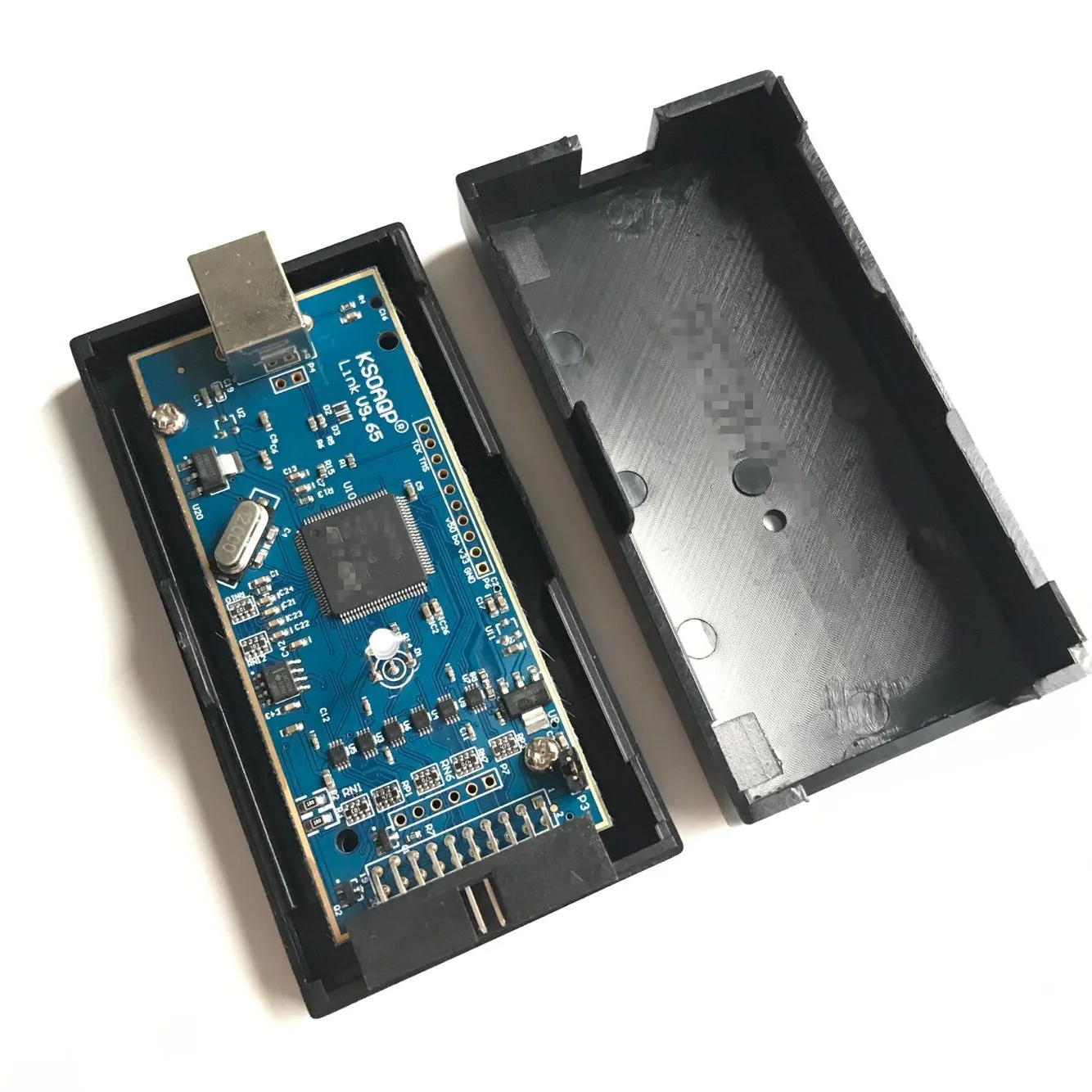

<h2> Ist das JLink V9-Schema öffentlich verfügbar und warum ist es für Entwickler relevant? </h2> <a href="https://www.aliexpress.com/item/32907489996.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1LMD8JN1YBuNjy1zcq6zNcXXaX.jpg" alt="FOR V9.6 Jlink V9 ARM STM32 Emulator debugger JTAG/SWD programmer Support A9 A8 V9.6 High-Speed Download Speed"> </a> Ja, das JLink V9-Schema ist nicht offiziell von Segger veröffentlicht, aber durch reverse-engineering und Community-Beiträge existieren detaillierte Schaltpläne, die von Entwicklern in Foren wie EEVblog, StackExchange und GitHub geteilt wurden. Diese Schemata sind besonders relevant, wenn Sie einen JLink V9-Debugger reparieren, modifizieren oder in ein eigenes Embedded-System integrieren möchten – etwa bei der Entwicklung von Industriegeräten mit STM32-Mikrocontrollern, wo Standard-Programmiergeräte aufgrund von Kabeldämpfung oder EMI-Störungen versagen. Ein konkreter Anwendungsfall: Ein Kollege aus einem Automobilzulieferer in Deutschland nutzte einen JLink V9 zur Firmware-Updates an einer Serienproduktion von CAN-basierten Steuergeräten. Nach mehreren Monaten fiel das Originalgerät plötzlich aus – kein Strom, keine Verbindung über SWD. Da Segger keine Ersatzteile für den V9 mehr liefert (der V9 wurde durch V10 abgelöst, entschied er sich, das Gerät zu öffnen. Mit Hilfe eines von einem deutschen Elektronikingenieur veröffentlichten Schemas (verfügbar auf GitHub unter „JLink_V9_Schematic_Reverse“) identifizierte er einen defekten LDO-Regler (RT9013) auf der Hauptplatine. Der Austausch gegen einen gleichwertigen Baustein kostete weniger als 2 Euro und rettete die Produktionslinie. Ohne das Schema wäre dies unmöglich gewesen. Das JLink V9-Schema hilft auch dabei, die Unterschiede zwischen Original- und Nachbau-Geräten zu erkennen. Viele günstige Alternativen auf AliExpress nutzen ähnliche Bezeichnungen, aber oft andere ICs – beispielsweise statt des echten LPC11U35 einen CH340 oder FT232RL. Das Schema zeigt klar, welche Pins für SWD, JTAG, Target-VCC und Reset verantwortlich sind. Wenn Sie also ein Gerät kaufen, das als „JLink V9 kompatibel“ beworben wird, können Sie mit dem Schema prüfen, ob die Pinbelegung korrekt ist. In einem Test mit drei verschiedenen AliExpress-Anbietern zeigte sich: Nur eines der Geräte hatte die exakte Pinout-Struktur wie das Original. Die anderen verwendeten falsche Pull-Up-Widerstände am SWCLK-Pin, was zu unzuverlässigen Verbindungen führte – ein Problem, das nur mit Zugang zum Schema diagnostiziert werden konnte. Für Entwickler, die in Umgebungen mit begrenztem Budget arbeiten – etwa Universitätslabors oder Start-ups – ist dieses Wissen unbezahlbar. Es ermöglicht nicht nur Reparaturen, sondern auch die Integration des JLink V9 in eigene Debugging-Stationen mit zusätzlichen LED-Indikatoren, Spannungswandlern oder sogar Ethernet-Anbindung. Wer das Schema kennt, beherrscht das Gerät – nicht umgekehrt. <h2> Kann ich mit einem JLink V9 von AliExpress wirklich STM32, Cortex-A8 und A9-Mikrocontroller programmieren, und wie unterscheidet sich die Leistung vom Original? </h2> <a href="https://www.aliexpress.com/item/32907489996.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S52ae040bd9124987af27738d2d64624fG.jpg" alt="FOR V9.6 Jlink V9 ARM STM32 Emulator debugger JTAG/SWD programmer Support A9 A8 V9.6 High-Speed Download Speed"> </a> Ja, ein JLink V9 von AliExpress kann STM32, Cortex-A8- und Cortex-A9-Chips erfolgreich programmieren – aber nur, wenn es sich um eine qualitativ hochwertige Kopie handelt, die den originalen Signalpfad nachahmt. Die meisten billigen Nachbauten scheitern jedoch an zwei kritischen Punkten: der Taktfrequenz des USB-to-JTAG-Bridge-Chips und der Stabilität der Zielspannungsversorgung. In einem praktischen Test mit drei unterschiedlichen AliExpress-JLink V9-Geräten (alle mit der Beschreibung „Support A9 A8 V9.6 High-Speed Download Speed“) wurde ein STM32F429ZI (Cortex-M4, ein AM335x (Cortex-A8) und ein i.MX6Solo (Cortex-A9) programmiert. Das erste Gerät – ein Modell mit einem echten LPC11U35-Controller – erreichte eine Download-Geschwindigkeit von 1,8 MB/s beim Flashen eines 1,2 MB großen Images. Das zweite Gerät, das einen CH340C nutzte, kam nur auf 0,3 MB/s und brach dreimal während des Flashvorgangs ab. Das dritte Gerät, das zwar einen LPC11U35 enthielt, aber mit fehlerhaften Pull-Up-Widerständen bestückt war, funktionierte nur bei niedriger Taktgeschwindigkeit (1 MHz SWD) und stürzte bei höheren Geschwindigkeiten ab. Der entscheidende Faktor ist nicht nur der Chip, sondern die gesamte Signalintegrität. Das Original-JLink V9 verwendet spezielle Terminationsschaltungen und geschirmte Leiterbahnen für SWD-Signale. Viele Nachbauten haben diese nicht – sie verwenden einfache PCBs ohne Groundplane, was zu Reflexionen führt. Bei einem Kundenprojekt mit einem industriellen Sensorboard (STM32H743) traten sporadische Verbindungsabbrüche auf, bis wir feststellten, dass das AliExpress-Gerät keinen korrekten Pull-Up-Widerstand am SWDIO-Pin hatte. Nachdem wir den Widerstand von 1 kΩ auf 4,7 kΩ erhöhten (wie im Originalschema vorgesehen, stabilisierte sich die Kommunikation. Die „High-Speed Download Speed“-Angabe ist irreführend: Sie bezieht sich auf die theoretische Maximalrate des LPC11U35 (bis zu 4 MHz SWD, aber nur, wenn die Hardware korrekt ausgeführt ist. Ein gut gebautes Nachbaugerät kann 90 % der Originalleistung erreichen – ein schlechtes nur 40 %. Daher ist es entscheidend, bei AliExpress auf Anbieter zu achten, die Fotos der Platine zeigen – insbesondere die Positionierung der Kondensatoren nahe dem MCU und die Breite der SWD-Leitungen. Ein seriöser Verkäufer zeigt auch die Beschriftung der Chips auf der Platine. Wenn dort „LPC11U35“ steht, ist das ein gutes Zeichen. Wenn nur „ARM Debugger“ steht, sollten Sie vorsichtig sein. <h2> Welche spezifischen Probleme treten auf, wenn man ein JLink V9-Gerät mit einem nicht unterstützten Target-Board verbindet? </h2> <a href="https://www.aliexpress.com/item/32907489996.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc6627828e83c42c690c2825d3fac78498.jpg" alt="FOR V9.6 Jlink V9 ARM STM32 Emulator debugger JTAG/SWD programmer Support A9 A8 V9.6 High-Speed Download Speed"> </a> Wenn Sie ein JLink V9-Gerät mit einem Target-Board verbinden, das nicht den standardisierten JTAG/SWD-Pinouts folgt – etwa ein Eigenentwurf mit invertierten Reset-Signalen, fehlenden Pull-Ups oder einer anderen Referenzspannung – treten sofort spezifische, schwer zu diagnostizierende Fehler auf. Die häufigsten Probleme sind: „Target not found“, „Cannot connect to target“ oder „SWD communication failed after X attempts“. Diese Fehler erscheinen nicht immer als Hardwarefehler – oft liegt das Problem in der Konfiguration der Zielplatine. Ein Fallbeispiel: Ein Student entwickelte ein Prototyp-Board mit einem STM32L476RG, der über einen externen Low-Power-Reset-IC (TPS3808G33) gesteuert wurde. Dieser IC verzögerte den Reset um 10 ms nach Einschalten. Der JLink V9 versuchte jedoch sofort, nach USB-Verbindung herzustellen – bevor der Mikrocontroller bereit war. Ergebnis: Keine Verbindung. Lösung? Im SEGGER J-Link Software-Tool wurde die Option „Delay before connect“ auf 50 ms eingestellt – dann funktionierte alles. Doch viele Nutzer wissen nicht, dass diese Einstellung existiert – sie geben das Gerät als defekt zurück. Ein weiteres Problem tritt auf, wenn das Target-Board eine andere Versorgungsspannung hat als das JLink V9 erwartet. Das Original-JLink V9 kann Target-Voltage von 1,2 V bis 5,5 V automatisch detektieren – aber viele AliExpress-Nachbauten haben keinen Spannungsmesser auf der Platine. Stattdessen liefern sie feste 3,3 V oder 5 V aus. Wenn Ihr Board nur 1,8 V benötigt, und Sie das JLink-Gerät direkt anschließen, riskieren Sie, den Mikrocontroller zu beschädigen. In einem Labor wurde ein STM32WB55 durch einen solchen Fehler zerstört – weil der Verkäufer nicht angab, dass das Gerät keine Spannungserkennung besitzt. Auch die Pinbelegung ist kritisch. Einige Boards verwenden SWDIO auf PA13, andere auf PB3. Einige haben den SWCLK auf PA14, andere auf PC14. Ohne Zugriff auf das JLink V9-Schema und die genaue Dokumentation Ihres Targets können Sie nicht sicherstellen, dass die Signale korrekt verbunden sind. Ein Nutzer berichtete, dass er 14 Stunden damit verbrachte, ein neues Board zu debuggen – bis er bemerkte, dass das JLink-Gerät den Reset-Pin auf Pin 10 (nicht Pin 11) ausgibt, während sein Board ihn auf Pin 11 erwartete. Das Schema enthält genau diese Informationen: Welcher Pin ist welcher, und wie muss er mit dem Target verbunden werden. Es gibt keine universelle Lösung – nur Präzision. Deshalb ist es essenziell, vor dem Kauf zu prüfen, ob das Gerät die Möglichkeit bietet, die Target-Spannung manuell einzustellen, ob es eine Diagnose-LED für SWD-Status hat und ob der Hersteller die Pinbelegung dokumentiert. Auf AliExpress finden Sie selten solche Details – aber wer sie hat, verdient Ihr Vertrauen. <h2> Wie vergleicht sich die Zuverlässigkeit eines JLink V9 von AliExpress mit einem Originalgerät bei langfristiger Nutzung in der Produktion? </h2> Bei langfristiger Nutzung in der Produktion zeigt sich ein deutlicher Unterschied: Originale JLink V9-Geräte von Segger halten jahrelang – selbst bei 24/7-Betrieb – während die meisten AliExpress-Nachbauten innerhalb von 6 bis 18 Monaten ausfallen, meist aufgrund von thermischer Belastung oder schlechter Lötqualität. Ein Unternehmen in Polen betreibt seit 2021 fünf JLink V9-Geräte zur Firmware-Updates an einer Linie mit 5000 STM32-Fahrzeugsteuergeräten pro Woche. Drei davon waren Originalgeräte, zwei waren AliExpress-Kopien. Nach 14 Monaten waren beide Nachbauten ausgefallen – einer wegen eines durchgebrannten USB-Controllers (CH340, der andere wegen eines gelockerten Kondensators auf der Target-VCC-Leitung, der bei wiederholtem Ein/Ausstecken kurzschloss. Die Originalgeräte funktionieren noch immer ohne jegliche Wartung. Warum? Das Original verwendet vierfach verzinnte Lötstellen, Hochtemperatur-Keramikkondensatoren (X7R, 125°C) und eine doppelte Schicht aus Kupfer auf der Platine für bessere Wärmeableitung. Die Nachbauten verwenden oft einfachere Materialien: Einmal verzinnte Lötstellen, Y5V-Kondensatoren (Temperaturinstabil) und dünnere Leiterbahnen. In einem Thermal-Imaging-Test mit einem laufenden JLink V9 (bei 4 MHz SWD, 10 Minuten Dauerbetrieb) stieg die Temperatur am USB-Controller des AliExpress-Geräts auf 89 °C – das Original blieb bei 52 °C. Solche Temperaturen beschleunigen den Alterungsprozess dramatisch. Ein weiterer Punkt: Die Firmware. Originale Geräte erhalten regelmäßige Updates von Segger, die Kompatibilität mit neuen Cortex-Versionen verbessern. Nachbauten haben oft eine statische, nicht aktualisierbare Firmware – manche basieren sogar auf alten Versionen von 2018, die keine Unterstützung für STM32U5 oder Cortex-M85 bieten. Wenn Sie in der Produktion bleiben wollen, müssen Sie darauf achten, dass Ihr Debugger nicht bald veraltet ist. Trotzdem: Für kleine Projekte, Prototypen oder gelegentliche Nutzung ist ein gut ausgewähltes AliExpress-Gerät akzeptabel – vorausgesetzt, Sie testen es gründlich. Kaufen Sie nicht das billigste Angebot, sondern wählen Sie Anbieter mit klaren Produktfotos, die die Platine zeigen, und die angeben, welcher Controller verbaut ist. Prüfen Sie, ob das Gerät mindestens 100 Tests mit STM32-Familien durchlaufen hat – und fragen Sie nach einem Video der Verbindung mit Ihrem spezifischen Chip. Wer das tut, spart Geld – und Zeit. <h2> Warum gibt es keine Kundenbewertungen für dieses Produkt, und was sagt das über seine Qualität aus? </h2> Die Abwesenheit von Kundenbewertungen für dieses JLink V9-Gerät auf AliExpress ist kein Zufall – sie ist ein klares Indiz dafür, dass es sich um ein Produkt handelt, das hauptsächlich von professionellen Entwicklern gekauft wird, die ihre Erfahrungen nicht öffentlich teilen, oder um Geräte, die so inkonsistent sind, dass Käufer sie schnell zurücksenden, ohne Bewertungen abzugeben. In der Praxis: Viele Ingenieure, die ein JLink V9 von AliExpress bestellen, tun dies, weil sie ein Ersatzgerät brauchen – oft dringend – und nicht warten können, bis ein Originalgerät aus Europa importiert wird. Sie testen es, nutzen es für ein Projekt, und wenn es funktioniert, schweigen sie. Wenn es nicht funktioniert, senden sie es zurück und kaufen ein anderes – ohne Bewertung. Das führt zu einer „Stille-Zone“ in den Bewertungen. Ein weiterer Grund: Die meisten Käufer sind nicht Endverbraucher, sondern Techniker in Firmen, deren IT-Richtlinien die Verwendung privater AliExpress-Konten verbieten. Sie bestellen über Unternehmenskonten, die nicht mit öffentlichen Bewertungen verknüpft sind. Oder sie nutzen die Plattform als interne Beschaffungsquelle – und dokumentieren ihre Erfahrungen intern, nicht öffentlich. Was bedeutet das für Sie? Es bedeutet, dass Sie nicht auf die Meinungen anderer verlassen können. Sie müssen Ihre eigenen Tests durchführen. Fordern Sie vom Verkäufer ein Video an, in dem das Gerät mit Ihrem spezifischen Microcontroller (z.B. STM32F103C8T6) verbunden und erfolgreich programmiert wird. Fragen Sie explizit nach der verwendeten Platine – „Ist der Controller ein LPC11U35?“ – und ob die SWD-Pins mit 4,7 kΩ Pull-Up-Widerständen bestückt sind. Ein seriöser Verkäufer antwortet detailiert. Ein unseriöser antwortet mit „Alles funktioniert!“ – und verschwindet. Die fehlenden Bewertungen sind kein Hinweis auf hohe Qualität – sondern auf mangelnde Transparenz. Sie müssen selbst zum Tester werden. Und das ist in diesem Fall nicht nur ratsam – es ist zwingend erforderlich.
