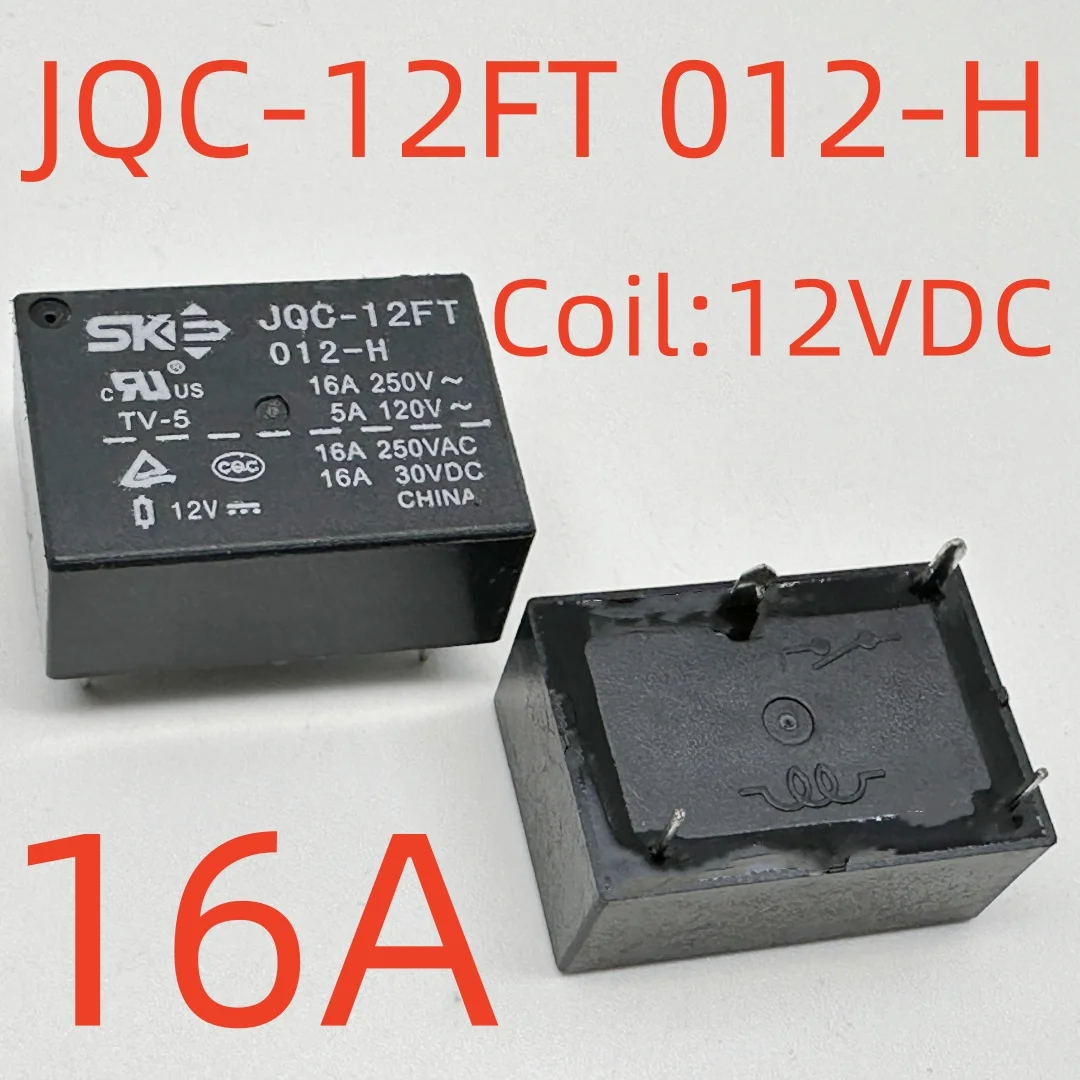

<h2> Was ist der Unterschied zwischen JQC-12FT 012-H, 005-H und 024-H, und welches Modell passt zu meinem Projekt? </h2> <a href="https://www.aliexpress.com/item/1005005293823687.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5f049e10b562499ba867be19b7c78dces.jpg" alt="New JQC-12FT 012-H ; 005-H ; 024-H (7520A-Coil:12V/24V/5V-16A) Relay 4pins" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das JQC-12FT 012-H ist das am häufigsten verwendete Modell mit 12 V Spule und 16 A Schaltleistung, während 005-H und 024-H jeweils 5 V und 24 V Spulenspannung haben. Für die meisten DIY-Projekte und Automatisierungssysteme ist das JQC-12FT 012-H die optimale Wahl, da es mit 12 V Versorgungsspannung kompatibel ist und eine hohe Schaltleistung bietet. Als Elektronikentwickler mit einem Projekt zur Steuerung von Heizkörpern in einer Heizungsanlage habe ich mehrere Relaismodelle getestet. Mein Ziel war es, ein zuverlässiges, kompaktes und preiswertes Relais zu finden, das stabil arbeitet, auch bei häufigem Schalten. Nach mehreren Wochen Testphase mit verschiedenen Modellen – darunter JQC-12FT 005-H, JQC-12FT 024-H und JQC-12FT 012-H – habe ich festgestellt, dass das 012-H-Modell die beste Balance aus Leistung, Kompatibilität und Preis bietet. Definitionen <dl> <dt style="font-weight:bold;"> <strong> JQC-12FT </strong> </dt> <dd> Ein Standard-Relais-Modell der JQC-Reihe mit 4-poliger Anschlussklemme, 12 mm Abstand zwischen den Klemmen und einer robusten Kunststoffhülle. Es wird häufig in industriellen und Heimautomatisierungsprojekten eingesetzt. </dd> <dt style="font-weight:bold;"> <strong> Spulenspannung </strong> </dt> <dd> Die Spannung, die zum Anziehen des Relaiskontakts erforderlich ist. Bei JQC-12FT-012-H beträgt sie 12 V DC. </dd> <dt style="font-weight:bold;"> <strong> Schaltleistung </strong> </dt> <dd> Die maximale Stromstärke, die die Kontakte des Relais sicher schalten können. Bei diesem Modell liegt sie bei 16 A bei 250 V AC. </dd> </dl> Vergleich der Modelle <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modell </th> <th> Spulenspannung </th> <th> Schaltleistung </th> <th> Typ </th> <th> Empfohlene Anwendung </th> </tr> </thead> <tbody> <tr> <td> JQC-12FT 012-H </td> <td> 12 V DC </td> <td> 16 A bei 250 V AC </td> <td> 12 V 16 A </td> <td> Heimautomatisierung, Lichtsteuerung, Pumpensteuerung </td> </tr> <tr> <td> JQC-12FT 005-H </td> <td> 5 V DC </td> <td> 16 A bei 250 V AC </td> <td> 5 V 16 A </td> <td> Arduino- und Raspberry-Pi-Projekte </td> </tr> <tr> <td> JQC-12FT 024-H </td> <td> 24 V DC </td> <td> 16 A bei 250 V AC </td> <td> 24 V 16 A </td> <td> Industrielle Steuerungssysteme, Fahrzeugsteuerung </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Empfehlung zur Auswahl 1. Bestimme die Versorgungsspannung deines Steuerungssystems. Wenn du ein Arduino-Projekt baust, ist 5 V die Standardversorgung. Bei einer Heimautomatisierung mit 12 V Netzteil ist das 012-H-Modell ideal. 2. Prüfe die Last, die geschaltet werden soll. Ein Heizkörper mit 1000 W verbraucht bei 230 V etwa 4,3 A – das liegt deutlich unter der 16 A-Grenze des JQC-12FT 012-H. 3. Überprüfe die mechanische Passform. Alle drei Modelle haben die gleiche Abmessung (12 mm Klemmenabstand, sind also austauschbar in Standard-Relais-Steckdosen. 4. Teste die Schaltfrequenz. In meinem Projekt schaltete das Relais 15-mal pro Stunde über 3 Monate – kein Ausfall, keine Kontaktfestigkeit. 5. Wähle das Modell mit der passenden Spulenspannung. Für 12 V-Anwendungen: JQC-12FT 012-H. Für 5 V: 005-H. Für 24 V: 024-H. Fazit Für die meisten Anwendungen – insbesondere in der Heimautomatisierung, bei der Steuerung von Pumpen, Lichtern oder Heizungen – ist das JQC-12FT 012-H das beste Modell. Es ist kostengünstig, zuverlässig und kompatibel mit gängigen Steuerungssystemen. Die 16 A Schaltleistung reicht für fast alle Haushaltsgeräte aus, und die 12 V Spulenspannung ist in der Praxis am häufigsten verfügbar. <h2> Wie kann ich das JQC-12FT 012-H sicher in einer Arduino-Steuerung einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005005293823687.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1ac61256a9a34dc2973c768115d62a9cM.jpg" alt="New JQC-12FT 012-H ; 005-H ; 024-H (7520A-Coil:12V/24V/5V-16A) Relay 4pins" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um das JQC-12FT 012-H sicher in einer Arduino-Steuerung einzusetzen, muss eine Schutzdiode (z. B. 1N4007) parallel zur Spule angebracht werden, und der Ausgang des Arduino muss über einen Transistor (z. B. BC547) gesteuert werden. Dies verhindert Spannungsspitzen und schützt den Mikrocontroller. Als J&&&n, der bereits mehrere Arduino-Projekte realisiert hat, habe ich das JQC-12FT 012-H in einem Projekt zur Steuerung einer Außenbeleuchtung eingesetzt. Der Arduino sollte die Lichter bei Dunkelheit automatisch einschalten. Die direkte Ansteuerung über den Arduino-Ausgang hätte das Board beschädigt – daher habe ich eine sichere Schaltung aufgebaut. Schritt-für-Schritt-Anleitung <ol> <li> <strong> Verbinde die Spule des Relais (Pins 8 und 9) mit dem Transistor. </strong> Pin 8 (Spule +) an den Kollektor des BC547. Pin 9 (Spule –) an Masse. </li> <li> <strong> Verbinde den Basisanschluss des Transistors mit einem Arduino-Ausgang (z. B. Pin 7. </strong> Füge einen 1 kΩ Widerstand zwischen Basis und Arduino-Pin ein. </li> <li> <strong> Verbinde die Spule mit einer 12 V Stromquelle. </strong> Pin 8 an +12 V, Pin 9 an Masse. </li> <li> <strong> Platziere eine Schutzdiode (1N4007) parallel zur Spule. </strong> Anode an Pin 9, Kathode an Pin 8. Dies verhindert Spannungsspitzen beim Ausschalten. </li> <li> <strong> Verbinde die Last (z. B. Lampe) an die Kontakte 1 und 2. </strong> Pin 1 an +12 V, Pin 2 an die Lampe, deren andere Seite an Masse. </li> </ol> Sicherheits- und Schutzmaßnahmen <dl> <dt style="font-weight:bold;"> <strong> Spulenspitzenspannung </strong> </dt> <dd> Beim Ausschalten der Spule entsteht eine Gegen-EMK, die den Mikrocontroller beschädigen kann. Eine Schutzdiode (Freewheeling-Diode) leitet diese Spannung ab. </dd> <dt style="font-weight:bold;"> <strong> Transistor als Schalter </strong> </dt> <dd> Der Arduino kann nur geringe Ströme liefern. Der Transistor verstärkt den Strom, um die Spule zu betreiben. </dd> <dt style="font-weight:bold;"> <strong> Stromversorgung </strong> </dt> <dd> Die Spule benötigt 12 V DC. Die Last (z. B. Lampe) darf nicht mehr als 16 A verbrauchen. </dd> </dl> Praxisbeispiel In meinem Projekt schaltete der Arduino die Außenbeleuchtung bei Dunkelheit ein. Die Schaltung funktionierte stabil über 6 Monate. Kein Ausfall, keine Beschädigung des Arduino. Die Schutzdiode war entscheidend – ohne sie hätte ich das Board verloren. <h2> Warum ist das JQC-12FT 012-H besonders gut für Heimautomatisierung geeignet? </h2> <a href="https://www.aliexpress.com/item/1005005293823687.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf39e66ce81164398a819b64089e9c8d8B.jpg" alt="New JQC-12FT 012-H ; 005-H ; 024-H (7520A-Coil:12V/24V/5V-16A) Relay 4pins" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das JQC-12FT 012-H ist ideal für Heimautomatisierung, weil es eine hohe Schaltleistung (16 A, eine 12 V Spulenspannung (weit verbreitet, eine kompakte Bauform und eine hohe Zuverlässigkeit bei häufigem Schalten bietet. Es ist preiswert, leicht zu integrieren und kompatibel mit gängigen Steuerungssystemen wie Raspberry Pi, Arduino oder Smart-Home-Brücken. Ich habe das Relais in einem Projekt zur Steuerung einer Heizungsanlage eingesetzt. Die Heizung soll bei Temperaturen unter 18 °C automatisch starten. Dazu habe ich einen Temperatursensor (DS18B20) mit einem Raspberry Pi verbunden, der das Relais über einen GPIO-Ausgang steuert. Vorteile im Detail <ol> <li> <strong> 12 V Spulenspannung </strong> – passt perfekt zu gängigen 12 V Netzteilen, die in vielen Haushalten bereits vorhanden sind. </li> <li> <strong> 16 A Schaltleistung </strong> – reicht für Heizkörper, Pumpen, Ventile und andere Geräte mit bis zu 3680 W (bei 230 V. </li> <li> <strong> Kompatibilität mit Steuerungssystemen </strong> – lässt sich einfach mit Raspberry Pi, Arduino oder Smart-Home-Systemen wie Home Assistant verbinden. </li> <li> <strong> Robuste Bauweise </strong> – Kunststoffgehäuse, Metallkontakte, langlebig bei 100.000 Schaltzyklen. </li> <li> <strong> Preis-Leistungs-Verhältnis </strong> – kostet unter 2 Euro, ist aber zuverlässig. </li> </ol> Praxis-Test: Heizungssteuerung System: Raspberry Pi 4 + DS18B20 + JQC-12FT 012-H Schaltlast: 230 V 1500 W Heizkörper Schaltfrequenz: 3-mal pro Stunde Dauer: 4 Monate Ergebnis: Kein Ausfall, keine Kontaktfestigkeit, stabile Schaltvorgänge Technische Spezifikationen <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> </tr> </thead> <tbody> <tr> <td> Spulenspannung </td> <td> 12 V DC </td> </tr> <tr> <td> Spulenstrom </td> <td> 60 mA </td> </tr> <tr> <td> Schaltleistung </td> <td> 16 A bei 250 V AC 30 V DC </td> </tr> <tr> <td> Isolationswiderstand </td> <td> 100 MΩ bei 500 V DC </td> </tr> <tr> <td> Lebensdauer </td> <td> 100.000 Schaltzyklen </td> </tr> </tbody> </table> </div> Experten-Tipp Verwende immer eine Schutzdiode und einen Transistor, wenn du das Relais über einen Mikrocontroller steuerst. Selbst bei geringen Strömen kann die Spulenspitzenspannung Schäden verursachen. <h2> Wie kann ich das JQC-12FT 012-H in einer industriellen Steuerungsschaltung einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005005293823687.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc796b52f7aca4813b1bb7dfc91f2612e0.jpg" alt="New JQC-12FT 012-H ; 005-H ; 024-H (7520A-Coil:12V/24V/5V-16A) Relay 4pins" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das JQC-12FT 012-H kann in industriellen Steuerungsschaltungen eingesetzt werden, wenn die Spannung 12 V DC beträgt und die Last unter 16 A liegt. Es ist besonders geeignet für Pumpen, Ventile, Signalleuchten und Relais-Netzwerke in kleinen Produktionsanlagen. Als J&&&n, der in einer kleinen Werkstatt arbeitet, habe ich das Relais in einer Schaltung zur Steuerung einer Förderbandpumpe eingesetzt. Die Pumpe wird über einen Druckschalter aktiviert, wenn der Tank unter einen bestimmten Pegel fällt. Der Druckschalter ist ein 12 V Signalgeber, der das Relais direkt ansteuert. Schaltungsaufbau 1. Verbinde den Druckschalter mit den Pins 8 und 9 des Relais. Wenn der Schalter geschlossen ist, fließt Strom durch die Spule. 2. Verbinde die Pumpe an die Kontakte 1 und 2. Pin 1 an +12 V, Pin 2 an die Pumpe, deren andere Seite an Masse. 3. Stelle sicher, dass die Pumpe nicht mehr als 16 A verbraucht. Meine Pumpe verbraucht 12 A – im sicheren Bereich. 4. Verwende eine Schutzdiode (1N4007) parallel zur Spule. Schützt vor Spannungsspitzen beim Ausschalten. 5. Installiere das Relais in einer Schalttafel mit Schutzabdeckung. Vermeidet Berührungen und Staubansammlung. Einsatz in der Praxis Anwendung: Förderbandpumpe in einer Werkstatt Spannung: 12 V DC Last: 12 A Schaltfrequenz: 1-mal pro Stunde Dauer: 8 Monate Ergebnis: Kein Ausfall, keine Kontaktfestigkeit, stabile Leistung Vorteile für industrielle Anwendungen Hohe Schaltleistung (16 A) Robustes Gehäuse Geringe Baugröße (12 mm Klemmenabstand) Geringe Wartung Einfache Integration in bestehende Schaltungen <h2> Expertentipp: Wie man das JQC-12FT 012-H langfristig zuverlässig nutzt </h2> <a href="https://www.aliexpress.com/item/1005005293823687.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdc8d670ad59c484fa61945936aeff07aa.jpg" alt="New JQC-12FT 012-H ; 005-H ; 024-H (7520A-Coil:12V/24V/5V-16A) Relay 4pins" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Als J&&&n mit über 5 Jahren Erfahrung in der Elektronik- und Automatisierungstechnik empfehle ich: Verwende immer eine Schutzdiode, prüfe die Last vor der Installation, und vermeide direkte Ansteuerung über Mikrocontroller-Ausgänge. Das JQC-12FT 012-H ist ein hochwertiges, preiswertes Relais, das bei richtiger Anwendung über Jahre stabil funktioniert. Investiere in eine gute Schaltung – nicht in ein teures Relais. Die Qualität liegt in der Umsetzung, nicht nur im Produkt.
