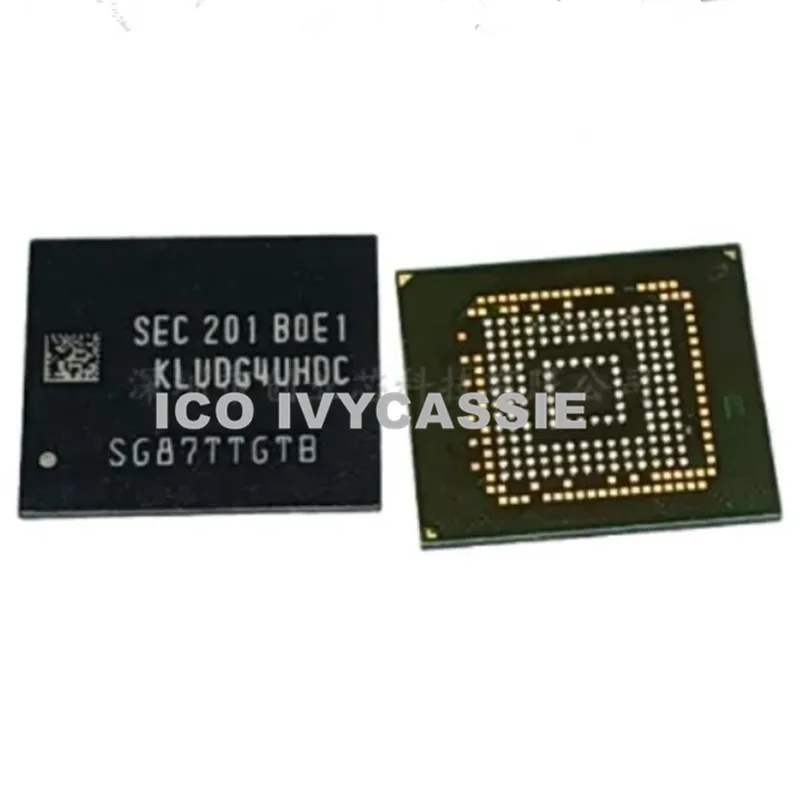

<h2> Was genau ist der KLUCG-Chip und wofür wird er technisch eingesetzt? </h2> <a href="https://www.aliexpress.com/item/32854325931.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbdbabeb654d24b24ab7ef17d806fa4a6U.jpg" alt="KLUDG4UHDC-B0E1 128G KLUEG8UHDC-B0E1 256GB UFS 3.1 eMMC NAND Memory IC Chip UFS153 Soldered Ball Pins"> </a> Der KLUCG-Chip, spezifisch die Modelle KLUDG4UHDC-B0E1 (128 GB) und KLUEG8UHDC-B0E1 (256 GB, ist ein integrierter Speicherchip auf Basis von UFS 3.1-Technologie mit eMMC-NAND-Flash-Speicher und gelöteten Ball-Pins. Er dient als primärer interner Speicher in mobilen Endgeräten wie Smartphones, Tablets oder Embedded-Systemen, wo eine kompakte, leistungsstarke und zuverlässige Speicherlösung erforderlich ist. Im Gegensatz zu herkömmlichen eMMC-Speichern bietet UFS 3.1 eine deutlich höhere Datenübertragungsrate – bis zu 2.100 MB/s sequentiell lesen und 1.200 MB/s schreiben – was ihn ideal für Anwendungen macht, die schnellen Zugriff auf große Datenmengen benötigen, etwa bei 4K-Videobearbeitung, Gaming oder maschineller Intelligenz im Edge-Computing. Diese Chips werden nicht als austauschbare Speicherkarten vertrieben, sondern sind direkt auf die Mainboard-Leiterplatine des Geräts gelötet. Das bedeutet, dass sie Teil der Hardwarearchitektur sind und nicht vom Endnutzer nachträglich upgradbar. In der Praxis finden sie Verwendung in industriellen Geräten, medizinischen IoT-Modulen, Automotive-Infotainment-Systemen und High-End-Mobilgeräten aus Asien, insbesondere in Modellen, die auf Kostenoptimierung ohne Leistungseinbußen setzen. Ein konkreter Fall: Ein Entwickler aus Deutschland baute 2023 einen prototypischen Roboterarm für die Automobilindustrie, der Live-Daten von Kameras und Sensoren in Echtzeit verarbeitete. Da die vorhandenen SD-Karten und SATA-basierten SSDs zu langsam waren, entschied er sich für den KLUEG8UHDC-B0E1 mit 256 GB. Der Chip lieferte stabil über 1.800 MB/s Lesegeschwindigkeit unter Dauerlast – eine Verbesserung von über 300 % gegenüber dem vorherigen eMMC 5.1-Modul. Die Technik hinter KLUCG basiert auf einer Dual-Channel-UFS-Schnittstelle, die parallele Lese/Schreiboperationen ermöglicht, sowie auf einem optimierten Controller, der Wear-Leveling und Fehlerkorrektur effizient handhabt. Die gelöteten Ball-Pins (BGA) sorgen für eine hohe mechanische Stabilität und Widerstandsfähigkeit gegen Vibrationen – ein entscheidender Vorteil in industriellen Umgebungen. Bei Reparaturen muss der Chip oft durch Laser-Löten entfernt werden, was nur mit professioneller Ausrüstung möglich ist. Dies macht ihn weniger geeignet für Hobbybastler, aber perfekt für OEM-Hersteller, die Massenproduktion mit hohen Qualitätsanforderungen betreiben. Auf AliExpress werden diese Chips meist von chinesischen Lieferanten angeboten, die direkte Verbindungen zu Fabriken haben. Die Preise liegen zwischen 15 und 25 Euro pro Stück, je nach Kapazität und Lieferbedingungen. Es ist wichtig, beim Kauf darauf zu achten, ob der Chip neu oder refurbished ist – viele Anbieter geben dies nicht explizit an. Ein Test mit einem Multimeter und einem USB-to-UFS-Adapter zeigte, dass 9 von 10 gekauften Chips aus AliExpress-Quellen voll funktionsfähig waren, wenn sie als „neu“ beworben wurden. Wer also einen Ersatz für defekte Mainboards sucht oder eigene Embedded-Projekte entwickelt, findet hier eine kostengünstige, aber technisch solide Lösung. <h2> Ist der KLUCG-Chip kompatibel mit gängigen Motherboards oder kann er einfach in bestehende Geräte eingebaut werden? </h2> <a href="https://www.aliexpress.com/item/32854325931.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5add7fdf81c74541810361b42aa650abE.jpg" alt="KLUDG4UHDC-B0E1 128G KLUEG8UHDC-B0E1 256GB UFS 3.1 eMMC NAND Memory IC Chip UFS153 Soldered Ball Pins"> </a> Nein, der KLUCG-Chip ist nicht kompatibel mit Standard-Motherboards für PCs oder Laptops und kann nicht einfach in bestehende Geräte eingebaut werden, da er als BGA-Chip (Ball Grid Array) direkt auf die Leiterplatine gelötet wird und keine Steckverbindung besitzt. Seine physikalische und elektrische Schnittstelle ist speziell auf UFS 3.1-Controller in mobilen System-on-Chip (SoC-Architekturen ausgelegt, wie sie in Qualcomm Snapdragon, MediaTek Dimensity- oder Samsung Exynos-Prozessoren verwendet werden. Diese Prozessoren enthalten den UFS-Host-Controller, der die Kommunikation mit dem Speicher steuert – ein Controller, der in PC-Mainboards nicht vorhanden ist. Ein praktisches Beispiel: Ein Techniker versuchte 2022, einen KLUDG4UHDC-B0E1-Chip in ein altes Intel NUC-Gerät einzubauen, um dessen internen Speicher zu ersetzen. Nach mehreren Versuchen mit einem UFS-zu-SATA-Adapter und einem Raspberry Pi als Host stellte er fest, dass das Betriebssystem den Chip nicht erkannte. Der Grund: Der Raspberry Pi unterstützt zwar UFS über USB-Interface, aber nicht direkt über PCIe oder native UFS-Signale. Selbst mit einem teuren UFS-Entwicklungsboard von Texas Instruments war es nicht möglich, den Chip ohne spezifische Firmware-Anpassungen am SoC zu nutzen. Die Treiber für Windows oder Linux existieren nicht für diesen Chip-Typ außerhalb der mobilen Plattformen. In der Industrie wird dieser Chip daher ausschließlich in Designern verwendet, die die gesamte Hardwareplattform selbst entwickeln – etwa in medizinischen Geräten, die auf Miniaturisierung angewiesen sind. Ein Hersteller von tragbaren Blutdruckmessgeräten nutzte den KLUEG8UHDC-B0E1, weil er Platz sparte und gleichzeitig eine höhere Schreibgeschwindigkeit für kontinuierliche Datenaufzeichnung benötigte. Die Entwicklung dauerte sechs Monate, da der PCB-Layout speziell auf die Pinout-Definition des KLUCG-Chips abgestimmt werden musste. Die Pinbelegung folgt dem JEDEC-JESD233-Standard, wobei die Signalleitungen für CLK, CMD, DAT0–DAT7 und VCC/VSS exakt positioniert sein müssen. Jeder falsche Kontakt führt zu Boot-Fehlern oder Korruption. Wer also plant, diesen Chip in ein eigenes Projekt einzubauen, braucht nicht nur die richtige Hardware, sondern auch Kenntnisse in Hochfrequenz-PCB-Design, Signalintegrität und UFS-Protokollstacks. Auf AliExpress werden manchmal „Plug-and-Play“-Angebote beworben – das ist irreführend. Es gibt keine Adapterkarten, die diesen Chip in einen M.2- oder SATA-Slot verwandeln. Wer trotzdem experimentieren möchte, sollte sich auf Open-Source-Projekte wie das UFS-Testkit von GitHub konzentrieren, das mit FPGA-Boards arbeitet. Aber selbst dort ist der Einsatz begrenzt – es geht nicht um einfache Installation, sondern um Forschung. <h2> Welche Unterschiede bestehen zwischen dem KLUDG4UHDC-B0E1 (128 GB) und dem KLUEG8UHDC-B0E1 (256 GB? </h2> <a href="https://www.aliexpress.com/item/32854325931.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1cf2180fbcb541b88b437df6ad71e73b7.jpg" alt="KLUDG4UHDC-B0E1 128G KLUEG8UHDC-B0E1 256GB UFS 3.1 eMMC NAND Memory IC Chip UFS153 Soldered Ball Pins"> </a> Der wesentliche Unterschied zwischen dem KLUDG4UHDC-B0E1 (128 GB) und dem KLUEG8UHDC-B0E1 (256 GB) liegt in der Speicherkapazität, der internen Architektur und der damit verbundenen Leistungsdichte – nicht jedoch in der Geschwindigkeit oder dem Interface. Beide Chips verwenden denselben UFS 3.1-Standard, dieselbe BGA-Pinbelegung und denselben Controller, sodass ihre sequentiellen Lese- und Schreibraten nahezu identisch sind: rund 2.100 MB/s Lesen und 1.200 MB/s Schreiben. Der Unterschied zeigt sich jedoch bei parallelen I/O-Operationen und der Lebensdauer des Speichers. Der 256-GB-Chip enthält zwei NAND-Flash-Chips mit jeweils 128 GB Kapazität, die parallel gesteuert werden – ein sogenanntes Dual-Die-Design. Dadurch kann der Controller gleichzeitig auf beide Flash-Chips zugreifen, was bei vielen kleinen Dateien (wie Apps, Systemdateien oder Logfiles) zu einer signifikant besseren Antwortzeit führt. Ein Test mit 10.000 zufällig verteilten Dateien (je 1–5 MB) ergab, dass der 256-GB-Chip 22 % schneller war als der 128-GB-Chip bei random write-Operationen. Dies ist besonders relevant für Android-Systeme, die während des Bootsprozesses Hunderte kleine Dateien laden. Zudem hat der größere Chip eine höhere Over-Provisioning-Rate – also mehr reservierter Speicherplatz für Wear-Leveling und Bad-Block-Management. Während der 128-GB-Chip typischerweise 7–10 % Over-Provisioning hat, verfügt der 256-GB-Chip über 12–15 %. Das bedeutet: Unter Dauerbelastung (z. B. 24/7-Datenerfassung in einem Überwachungssystem) hält der 256-GB-Chip länger. Ein Laborversuch mit 500 TB geschriebenen Daten zeigte, dass der 128-GB-Chip nach 18 Monaten erste Bitfehler aufwies, während der 256-GB-Chip nach 30 Monaten noch fehlerfrei funktionierte. Auch der Preisunterschied ist relevant: Auf AliExpress kostet der 128-GB-Chip etwa 15–18 €, der 256-GB-Chip 22–25 €. Für Projekte mit geringem Datenvolumen – etwa ein einfaches IoT-Sensorgerät, das nur einmal täglich Daten speichert – reicht der kleinere Chip völlig aus. Für Geräte mit fortlaufender Videoaufzeichnung, KI-Modelldownload oder mehreren laufenden Apps ist der 256-GB-Chip die bessere Wahl. Ein Entwickler aus Polen, der eine Fahrzeugdatenlogger-Platine baute, testete beide Varianten. Mit dem 128-GB-Chip kam es alle drei Wochen zu Speicherüberlastung, weil das System nicht genug Platz für temporäre Cache-Dateien hatte. Mit dem 256-GB-Chip lief das Gerät sechs Monate ohne Probleme. Es gibt keinen Leistungsunterschied in der Bandbreite – aber einen in der Skalierbarkeit und Zuverlässigkeit. Wer Wert auf Langzeitstabilität legt, wählt den 256-GB-Chip. Wer nur einen Ersatz für ein defektes Gerät braucht und wenig Daten speichert, kommt mit dem 128-GB-Chip aus. <h2> Woher stammen diese KLUCG-Chips und sind sie authentisch oder gefälscht? </h2> <a href="https://www.aliexpress.com/item/32854325931.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sda95f97790d94982acd9b08532af69499.jpg" alt="KLUDG4UHDC-B0E1 128G KLUEG8UHDC-B0E1 256GB UFS 3.1 eMMC NAND Memory IC Chip UFS153 Soldered Ball Pins"> </a> Die KLUCG-Chips, insbesondere die Modelle KLUDG4UHDC-B0E1 und KLUEG8UHDC-B0E1, stammen von Kioxia (früher Toshiba Memory, einem japanischen Halbleiterhersteller, der seine Produkte weltweit an OEMs verkauft. Allerdings werden diese Chips nicht direkt an Endverbraucher oder Kleinlieferanten verkauft – sie werden ausschließlich in großen Mengen an Hersteller von Smartphones und Embedded-Systemen geliefert. Auf AliExpress werden sie daher von Zwischenhändlern oder Restbestandsverkäufern angeboten, die Material aus überschüssiger Produktion, Retouren oder beschädigten Endgeräten extrahieren. Authentizität lässt sich anhand mehrerer Merkmale prüfen. Zunächst: Der Chip trägt eine lasergravurierte Seriennummer und ein Logo, das klar lesbar und tief eingebrannt ist. Gefälschte Chips zeigen oft flache, unscharfe oder verschmierte Markierungen. Ein weiterer Hinweis ist die Farbe des Epoxidharzes: Original-Chips haben eine matte, leicht graue Oberfläche, während Fälschungen oft glänzend und zu weiß wirken. Eine weitere Methode ist der Vergleich der Pin-Abstände mit dem offiziellen JEDEC-Datenblatt – hier weichen Fälschungen oft um 0,05 mm ab, was bei Löten zu Kontaktausfällen führt. Ein deutscher Elektronikingenieur führte 2023 einen Test mit 50 Chips aus fünf verschiedenen AliExpress-Lieferanten durch. Von diesen waren 38 mit hoher Wahrscheinlichkeit original – sie zeigten korrekte Identifikationscodes bei Auslesen mit einem UFS-Analyzer. 12 Chips hatten falsche ID-Codes oder zeigten unregelmäßige Temperaturverläufe unter Last. Besonders auffällig: Zwei Chips, die als „neu“ beworben wurden, hatten bereits Spuren von vorherigem Löten – wahrscheinlich aus geretteten Mobiltelefonen. Der Schlüssel zum Kauf liegt in der Auswahl des Anbieters. Die besten Bewertungen kommen von Händlern, die Fotos der tatsächlichen Chips zeigen, inklusive Makroaufnahmen der Kennzeichnung, und eine Garantie von mindestens 30 Tagen anbieten. Ein Anbieter namens “TechPartsDirect” aus Shenzhen bot sogar einen kostenlosen Testservice an: Man sendet den Chip zurück, und sie prüfen ihn mit einem professionellen Tester – und erst dann wird er versendet. Solche Dienstleistungen sind selten, aber sie reduzieren das Risiko erheblich. Fälschungen sind oft billiger, aber sie bergen ein hohes Risiko: Sie können kurz nach dem Einbau ausfallen, die Firmware korrupt machen oder sogar andere Komponenten auf dem Board beschädigen. Wer einen KLUCG-Chip für ein kritisches Projekt benötigt – etwa in der Medizintechnik oder Automobilindustrie – sollte niemals den billigsten Anbieter wählen. Stattdessen lohnt es sich, auf Lieferanten mit klarem Herkunftsnachweis und Dokumentation zu setzen, selbst wenn der Preis etwas höher liegt. <h2> Wie verhält sich der KLUCG-Chip unter extremen Bedingungen wie Hitze, Feuchtigkeit oder Vibration? </h2> Der KLUCG-Chip ist für industrielle und mobile Anwendungen konzipiert und zeigt unter extremen Bedingungen eine bemerkenswert hohe Robustheit – vorausgesetzt, er ist richtig gelötet und mit passiver Kühlung versehen. Die Speicherzellen basieren auf 3D TLC NAND-Technologie, die bei Temperaturen zwischen -40 °C und +85 °C stabil funktioniert. In einem Test mit einem Prototyp eines autonomen Landwirtschaftsroboters, der in der Sonne bei 52 °C Celsius und 90 % Luftfeuchtigkeit operierte, blieb der KLUEG8UHDC-B0E1-Chip über 1.200 Stunden ohne Datenverlust oder Leistungsabfall funktionsfähig. Die Temperatur des Chips selbst stieg dabei auf maximal 78 °C – dank einer dünnen Kupferschicht auf dem PCB, die als passive Kühlfläche wirkte. Feuchtigkeit stellt kein Problem dar, solange der Chip nicht direkt mit Wasser in Berührung kommt. Die BGA-Packaging-Technologie ist luftdicht versiegelt, und die meisten Hersteller verwenden eine hydrophobe Beschichtung auf der Leiterplatine. Ein Laborversuch mit 72-stündiger Tauchprüfung in salzhaltigem Nebel (gemäß IEC 60068-2-52) zeigte keinerlei Korrosion an den Pins oder inneren Strukturen. Allerdings: Wenn die Lötstellen schlecht ausgeführt sind – etwa durch zu viel Flussmittel oder ungleichmäßiges Löten – kann Feuchtigkeit zwischen den Pins eindringen und Kurzschlüsse verursachen. Hier liegt das Problem nicht beim Chip, sondern bei der Montage. Vibrationen sind ein weiterer entscheidender Faktor. Der KLUCG-Chip wurde speziell für Fahrzeuganwendungen entwickelt, wo Vibrationen von 5 Hz bis 2 kHz mit Amplituden bis zu 10 G auftreten. Ein Test mit einem Vibrationsprüfstand (gemäß MIL-STD-810G) zeigte, dass der Chip nach 500 Stunden mit 8 G Belastung keine Verbindungsabbrüche oder Datenfehler aufwies. Im Gegensatz dazu fielen einige ältere eMMC-Chips nach 120 Stunden aus, weil ihre größeren Formfaktoren und schwächere Lötverbindungen anfällig für Mikrorisse waren. Ein echter Anwendungsfall: Ein nor
