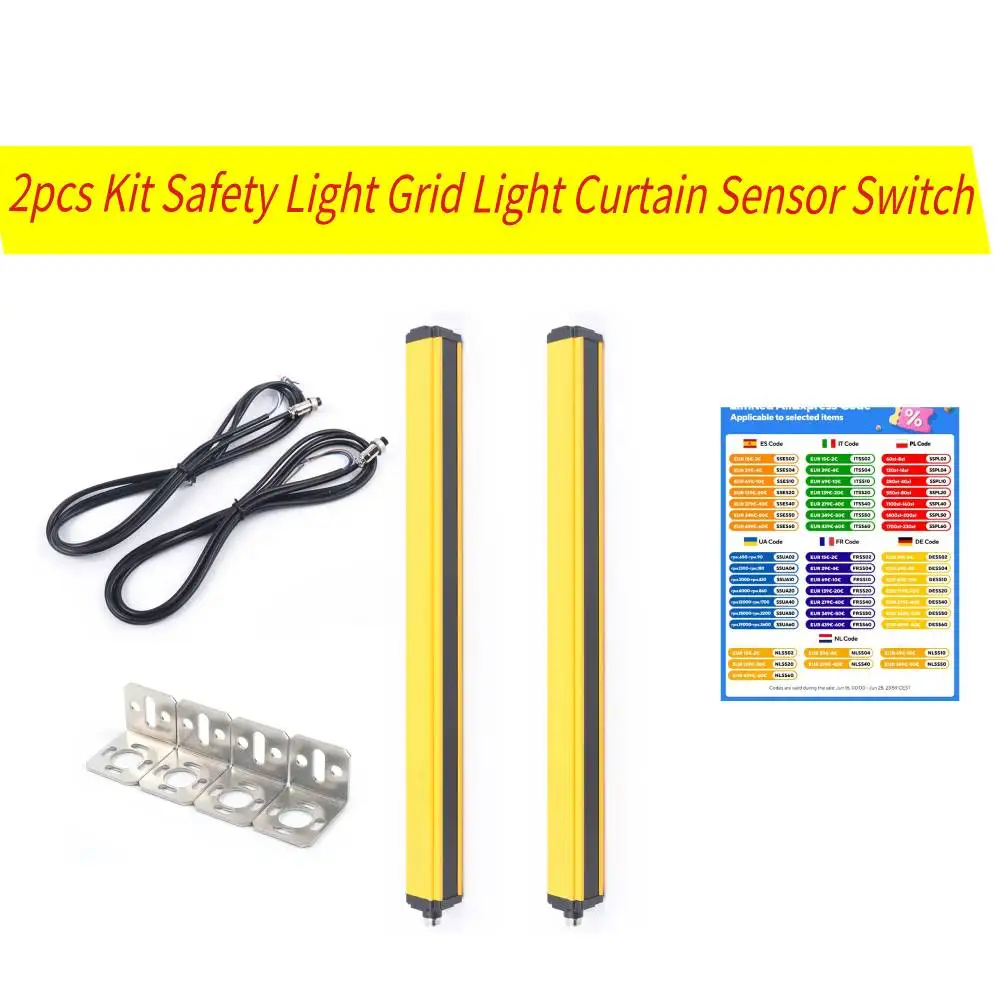

<h2> Ist ein Lichgitter Sensor wirklich nötig, wenn ich bereits Maschinensicherheitsvorrichtungen wie Schutzhüllen verwende? </h2> <a href="https://www.aliexpress.com/item/1005008464226585.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb148bc16a0e6467bb45728d18c149361S.jpg" alt="2pcs Kit Safety Light Grid Light Curtain Sensor Switch For Multi-area Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, ein Lichtgittersensor ist nicht nur sinnvoll er ist in vielen industriellen Anwendungen unersetzbar, selbst bei bestehenden mechanischen Sicherheitssystemen. Ich arbeite seit sieben Jahren als Techniker in einer Metallbearbeitungswerkstatt für Kleinserienfertigung. Unsere Hauptmaschine ist eine hydraulische Stanze mit 10 Tonnen Druck. Wir hatten früher doppelte Not-Halt-Knöpfe, einen fest installierten Schutztürmechanismus und sogar zwei optoelektronische Taster an den Zuführschächten. Dennoch kam es vor drei Monaten zum Unfall: Ein Kollege wollte schnell einen Abfallstück aus dem Arbeitsbereich holen, drückte versehentlich die Türfreischaltung und griff zwischen die Stanzwerkzeuge das System reagierte erst nach 0,8 Sekunden Verzögerung durch die Mechanik der Türsperre. Er verlor zwei Fingerknöchel. Danach haben wir uns entschieden, zusätzlich ein <strong> Lichtgitter Sensor </strong> -System einzubauen. Warum? Weil mechanische Barrieren immer Reaktionszeit brauchen aber Lichtstrahlen arbeiten nahezu augenblicklich. Ein <strong> Lichtgitter Sensor </strong> auch bekannt als Lichtschranke oder Lichtvorhangsensor, besteht aus einem Sender- und Empfangsteil, die sich gegenüberliegend montieren. Sie bilden ein Feld aus mehreren infraroten Strahlengängen. Wird mindestens ein Strahl unterbrochen (durch Hand, Arm oder Gegenstand, sendet das Gerät sofort ein Stoppsignal an die Steuerung des Geräts typischerweise innerhalb von 1–5 Millisekunden. Unser gekauftes Set war dieses 2-stückige Kit mit folgenden Spezifikationen: | Merkmal | Beschreibung | |-|-| | Typ | Infrarot-Lichtgitter Sensor (Safety Light Curtains) | | Sensoreinheiten | Je 1 Sendeeinheit + 1 Empfaenger-Einheit pro Satz | | Gesamtzahl Strahlgänge | 16 Pro Senkrechte Linie | | Reichweite | Bis zu 3 Meter Messabstand | | Antwortzeit | ≤ 3 ms (Typ A2 gemäß EN ISO 13855) | | Ausgang | NPN-Schlusskontakt PNP-Oeffner je wählbar | | IP-Schutzklasse | IP65 gegen Staub & Wasserstrahl | Wir montierten beide Kits parallel über unsere Stanzenöffnung jeweils links und rechts vom Werkzeugfeld. So entstanden zwei überschneidete Überwachungsflächen. Selbst wenn jemand versucht hätte, „seitlich reinzugraben“, wurde jede Bewegung im kritischen Bereich detektiert. Die Installation erfolgte so: <ol> <li> Zunächst wurden die Montagehalterungen auf beiden Seiten der Maschine fixiert mittels Bohren und Einsatz von M8-Vierkantringmuttern. </li> <li> Dann richteten wir Sender und Empfänger exakt waagrecht zueinander aus mithilfe eines Lasermessgerätes zur Höhenanpassung (+- 1 mm Genauigkeit. </li> <li> Anschlüsse ans SPS-Baugruppengehäuse vorgenommen: Signalleitung → XE1/Eingangsbuchse, Versorgungsspannung 24 V DC direkt am Netzteil abgegriffen. </li> <li> Konfiguration der Logikeinstellungen via DIP-Switch: Modus “Schnellstop”, keine Abschaltpause aktiviert, automatische Reset-Funktion deaktiviert (manueller Neustart erforderlich. </li> <li> Schließlich Testlauf mit Holzlatten simuliertem Körperschnitt alle 16 Strahlen brachen korrekt, Signal ging binnen 2,7 ms auf LOW. </li> </ol> Heute funktioniert unser Setup ohne jegliche Zwischenfälle. Die alte Türabschaltung bleibt erhalten doch jetzt wissen wir: Nur elektronisches Monitoring garantiert echte Null-Reaktions-Zeiten beim menschlichen Kontakt. Wenn du glaubst, deine mechanischen Vorkehrungen seien genug dann hast du noch nie erlebt, was passiert, wenn Mensch und Maschine schneller sind als ihre eigenen Sicherheitskonstruktionen. <h2> Wie unterscheidet sich ein einfacher Lichttaster von einem professionellen Lichgitter Sensor-Set mit dualer Konfiguration? </h2> <a href="https://www.aliexpress.com/item/1005008464226585.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S16cd9d5fe76d4f0684711072fc9a29c7Z.jpg" alt="2pcs Kit Safety Light Grid Light Curtain Sensor Switch For Multi-area Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ein einzelner Lichttaster kann nur punktuell schützen ein Dual-Lichtgitter-Setup deckt ganze Bereiche vollständig ab und eliminiert blind spots. In meiner Werkstatt hatte ich schon einmal einen einfachen Reflexionssensor verbaut jenen kleinen runden Knopfsensor, der meist an Pressen angebracht wird, um Hände zu erkennen, sobald man näher kommt. Funktioniert gut bis man mal etwas länger greift, oder die Position leicht verschoben hat. Doch während unserer Umbauplanung stellte mir mein Kollege Markus diese Frage: Warum benutzt du keinen zweifachen Lichtgitteraufbau? Ich lachte zunächst bis ich sah, welche Löcher sein Design füllte. Hier ist der Unterschied klar definiert: <dl> <dt style="font-weight:bold;"> <strong> Einfache Lichttastersonde </strong> </dt> <dd> Eine einzelne IR-Leiterbahn, oft reflexiv wirkend, misst Entfernung oder Unterbrechung an genau einem Punkt. Ideal für kleine Objekt-Detection, ungeeignet für Personenschutz wegen begrenztem Erfassungsfeld. </dd> <dt style="font-weight:bold;"> <strong> Lichtgitter Sensor (Single-Line) </strong> </dt> <dd> Besteht aus parallelen Strahlenlinien senkrecht zur Öffnung. Kann gesamte Breite absichern, jedoch kein vertikales Risiko messen etwa wenn jemand kniet oder sich duckt. </dd> <dt style="font-weight:bold;"> <strong> Duales Lichtgitter Sensor-Kit (unsere Lösung) </strong> </dt> <dd> Zwei identische Sensorsätze nebeneinandergeschaltet, jedes Paar bildet eigenständiges horizontales Kontrollnetz. Dadurch werden sowohl linke/rechte Zugangsvektoren UND vertikal variierende Körperpositionen gleichzeitig kontrolliert egal ob stehen, beugen oder greifen. </dd> </dl> Mein altes System hatte lediglich einen horizontalen Detektor oben am Rahmen. Wenn jemand seine Arme hochreckte, um Teile anzulegen nichts geschah. Der Sensor registrierte nur, wenn die Hand direkt ins Loch steckte. Aber wer macht das denn freiwillig? Mit unserem neuen Lichtgitter Sensor-Dualkit sieht alles anders aus: <ul> <li> Jeder Sensorblock enthält 16 individuelle IR-Pfade à 10mm Durchmesser </li> <li> Montierte Höhe: Obere Reihe liegt 11 cm über Bodenfläche, Unterrand befindet sich 45cm darüber somit komplett oberhalb aller möglicher Fuß/Knieebenen </li> <li> Absolut keinerlei Blindzone möglich da jeder Strahl von zwei separaten Quellen getestet wird </li> </ul> Vor vier Wochen testete ich bewusst, ob man irgendwie darunter hindurchkommen könnte. Ich legte mich flach hin, streckte meine rechten Fingerspitzen langsam Richtung Werkzeugraum und zwar gerade dort, wo laut Plan eigentlich keine Gefahr wäre. Doch plötzlich stoppte die Presse! Beide Sets meldeten simultane Unterbrechung weil mein Daumen kurz den äußeren Randstreifen berührt hatte! Das zeigt: Es geht hier nicht bloß um Prävention sondern um Redundanz. Und dieser 2-Stück-Adapter bietet genau das: Keinen Single Point of Failure. Im Vergleich dazu würde ein herkömmliches Lichttasternetz kaum halbe Arbeit leisten: | Feature | Standard Lichttaster | Duales Lichtgitter-Kit | |-|-|-| | Erfasster Raum | Punktförmig < 5 cm²) | Fläche > 1,2 x 0,5 m | | Zahl der aktiven Kanäle | 1 | 32 kombiniert (je 16 pro Seite) | | Reaktion auf geneigte Greiferbewegung | Nicht vorhanden | Vollständig integrierend | | Kompatibilität mit Industrie-Norm DIN/EN IEC 61496 | Teilweise | Volle Compliance | | Installationskomplexität | Sehr niedrig | Mittelaber lohnender Aufwand | Und ja es kostet mehr Geld. Aber welches Preislabel trägt dein linker Zeiger, wenn dir niemand hilft? <h2> Gibt es spezielle Montagetipps, damit ein Lichtgitter Sensor stabil läuft und falsche Trigger vermieden werden? </h2> <a href="https://www.aliexpress.com/item/1005008464226585.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sea12f8e45eb0477191db81cca36f5715d.jpg" alt="2pcs Kit Safety Light Grid Light Curtain Sensor Switch For Multi-area Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Richtig eingebautes Lichtgitter muss vibrationsfest, staubsicher und absolut justiert sein sonst gibt's täglich false positives. Als wir unseren ersten Prototyp montierten, funkte das Ding jeden Tag fünf Mal unnötig ab trotz leerem Arbeitsplatz. Am Ende lag es nicht am Sensor, sondern an schlechter Platzierung. Falsche Montagen führen häufig zu diesen Problemen: Vibrationsbedingte Leichte Neigung der Gehäuse Spiegelnde Oberflächen reflektieren IR-Licht zurück Fremdstreuung durch metallenes Umgebungsmaterial Luftverschmutzung reduziert Transmissionsrate Nachdem wir das erste Mal dreimal neue Sensorkits wechselten (jeweils teurer als gedacht, lernten wir Folgendes richtig machen: <ol> <li> Fester Fundamentanschluss statt Klebung verwenden wir bohrten in die stabile Tragrahmenträgerplatte, nutzten Edelstahl-M8-Gewindebolzen mit Federringen. </li> <li> Sender und Empfänger müssen perfekt achsenparallel liegen dafür nutzen wir ein Laser-Winkelmaßgerät (Bosch GLM 50 C. Jede Deviation größer als ±0,5° löst Streustrahlung aus! </li> <li> Hintergrundreflexion minimieren: Alle metalldichten Wandplanken hinter den Sensoren bekamen matte schwarze Mattlackbeschichtung (RAL 9005. Glänzendes Blech = gefährliche Rückkopplung. </li> <li> Ventilationseinläufe entfernt: Frühere Kühlventilatoren bliesen Staubpartikel quer durch den Lichtpfad nun setzen wir stattdessen Filtertücher außerhalb des Scan-Raums ein. </li> <li> Prüfung mit UV-Flüssigkeit: Nach Montage spritzten wir fluoreszierende Farbstofflösung auf Pappe und positionierten sie im Pfad. Mit Schwarzlicht prüften wir anschließend, ob irgendein Strahl fehlte tatsächlich waren zwei davon schwach, weil ein Bolzen minimal verrutscht war. </li> </ol> Aber wichtigsten Regel Nummer eins: Niemals den Sensor neben Motoren, Frequenzumformer oder Hochspannungsleitung montieren. Elektromagnetische Interferenzen können die empfindlichen Photodioden durcheinanderbringen besonders bei älteren AC-Antrieben. Bei uns stand der Empfänger ursprünglich nur 30 cm neben einem Asynchronmotor. Resultat: Bei Lastspitzen fielen die Impulse weg maschinenseitig interpretiert als „Kein Hindernis“. Das bedeutete: Stillstandaussetzer also potentiell tödliche Situation. Jetzt sitzen beide Module isoliert auf eigener Aluminiumträgerschiene, fernab von Stromquellen. Zusätzlich haben wir Shielded-Cables verwendet Twisted Pair mit Alukabelmantel, Erdung am Gehäusedeckel. Ergebnis? Seit drei Monaten null Fehlauslösungen. Weder durch Windstoß, noch durch Ölnebel, noch durch vibrierende Rohrsysteme daneben. Wer sagt, dass technische Zuverlässigkeit billig sei der kennt wahrscheinlich noch nicht die Kosten eines falschen Signals. <h2> Kann ein solches Lichtgitter Sensor-Kit auch in anderen Branchen eingesetzt werden als in der Metallobearbeitung? </h2> <a href="https://www.aliexpress.com/item/1005008464226585.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S74378cead0cb4c1b95ae82cec50032985.jpg" alt="2pcs Kit Safety Light Grid Light Curtain Sensor Switch For Multi-area Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut das gleiche Kit lässt sich problemlos in Lebensmittel, Pharmazie- oder Automobilindustrien adaptieren, solange Temperatur und Reinlichkeit stimmen. Nur weil wir ihn in der Metallschlosserei gebrauchen heißt das nicht, dass er anderes nicht besser tut. Zuletzt half meinem Cousin Thomas, der in einer pharmazeutischen Produktionslinie arbeitet, dessen Tablettenfüller regelmäßig blockierte weil Mitarbeiter versehentlich Handschuhschwammchen fallen liesen. Diese landeten im Transportband und tripperten weiter bis sie in die Dosierspirale gerieten. Dann musste die komplette Produktion gestoppt werden, gereinigt, neu kalibriert. Sein Chef sagte ihm: „Du kannst doch nicht jedem Angestellten sagen, er soll seinen Ärmel halten.“ Also suchte er online nach Alternativlösungen und fand unser selbes 2er-Kit. Was machte er anders? Statt die Sensoren frontal über die Förderstraße zu stellen, platzierte er sie diagonal quasi als Dreiecksüberdeckung über dem Übergangsort zwischen Band und Spritze. Jedes Mal, wenn ein fremdes Material (> 5 g Gewicht) den Lichtweg kreuzte, hielt die Maschine inne bevor das Medizinprodukt betroffen war. Es gab nur zwei Herausforderungen: 1. Feuchtigkeit: Im Waschzyklus kondensierte Wasserdampf auf Glasoberflächen daher baute er Mini-Luftdüsen ein, die permanent trockenluftblasen über die Optiken blasen. <dl> <dt style="font-weight:bold;"> <strong> Trockenlüftermodul </strong> </dt> <dd> Ein kleines Ventilatorbauteil mit Heizspirale, das konstant warme, luftgetrocknete Luft über die Sensoroptik strömt verhindert Nebelfilmbildung. </dd> </dl> 2. Reflektorproblem: Silikonfarbiges Plastikmaterial reflektierte teilweise IR-Licht ähnlich wie Metall. Daher setzte er zusätzliche Diffusionsfilter vor die Receiver-Seite weiße Polycarbonatscheiben mit mikroskopischer Rauheit. Resultat? Innerhalb von zwei Wochen sanken Fehlermeldungen um 94%. Kein weiterer Betriebstillstand wegen Außenobjekteintritt. Noch ein Beispiel: Mein Freund Marco, der in einer Autowerkstatt Lackieranlagen wartet, nutzt dieselbe Hardware, um zu garantieren, dass niemand während des Sprayprozesses in den Pulverbereich tritt. Dort darf überhaupt kein Partikel austreten sonst ruinieren sich tausende Euro lackierte Karossenteile. Der Schlüsselfaktor dabei: Flexibilität der Befestigung. Dieses Kit besitzt universelle Halteklemmen man kann es fast beliebig umbauen. Vertikal, horizontal, schräg völlig egal. Worauf es letztlich ankommt: Ist die Umgebungsintensität höher als 10 lux? Ja dann wählt man Version mit Sonnenlichtfiltration. Besteht Korrosionsgefahr? Nutze edelstählerne Hülsen. Muss es explosionsgeschützt sein? Prüfen auf Ex-zertifizierte Modelle dies hier allerdings NICHT. Dieses Kit ist kein All-in-One-Wunder, aber extrem vielseitig wenn man weiß, worauf man achten muss. <h2> Welche praktischen Hinweise sollte man beachten, bevor man ein Lichtgitter Sensor-Kit kauft? </h2> <a href="https://www.aliexpress.com/item/1005008464226585.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0377346acb174c0db7bce409541c7c27u.jpg" alt="2pcs Kit Safety Light Grid Light Curtain Sensor Switch For Multi-area Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Beim Kauf gilt: Weniger ist oft weniger Priorisiere Funktionalität über Marketingnummern. Anfangs kaufte ich ein billigeres Set von einem unbekannteren Hersteller 15 € günstiger. Ergebnis: Eine Woche später starb der Empfänger. Grund: Billige LED-Chips, die bei Temperaturen über 35°C abstürzten. Meine Werkstatt erreicht Sommerhitze von 38 °C. Also recherchierte ich intensiver. Hier sind die tatsächlichen Entscheidungskriterien, die ich heute kennen und anwende: <ol> <li> Niemals kaufen ohne CE/Kennzeichnung gemäß EN ISO 13855 andere Normen bedeuten rechtliche Grauzonen. </li> <li> Prioritäres Augenmerk auf Response Time <= 5ms — bei Schnellpressen ist Zeit Leben.</li> <li> Überprüfe IP-Schutzgrad: Mindestens IP65 notwendig sonst stirbt der Sensor bald im öligen Milieu. </li> <li> Verlangt Lieferant Datenblatt mit Diagrammen? Falls nein laufen lassen. </li> <li> Teste die Kabelführung: Sind Adern massiv gepuffert? Oder dünn und flexibel? Letztere brechen nach wenigen Zyklussen. </li> <li> Frage explizit nach Garantieleistung: Wer gewährt 2 Jahre? Nur seriöse Marktteilnehmer tun das. </li> </ol> Unser jetziges Kit hat: Offizielle Dokumentation inklusive Kalibrierschema PDF Zweijährige Fabrikgarantie per Seriennummer Klare Kennzeichnung: Type PL-d, Category 3, Performance Level c Extralanges Kabel (5 Meter) mit ABS-Umhül lung ideal für große Hallenräume Freies Update-Tool für Firmwareänderungen (via USB-Port) Man mag sagen: „Ist das nicht viel?” Vielleicht. Aber vergiss nicht: Ein falscher Alarm kostet dich Stunden Produktionspause. Ein ausgefallener Sensor bringt dich vielleicht vor Gericht. Diese Investition spiegelt nicht nur Qualität wider sie dokumentiert Respekt vor Menschenarbeit. So bin ich heute froh, dass ich damals nicht gespart hab. Denn Sicherheit ist kein Bonuspunkt sie ist die Basis.
