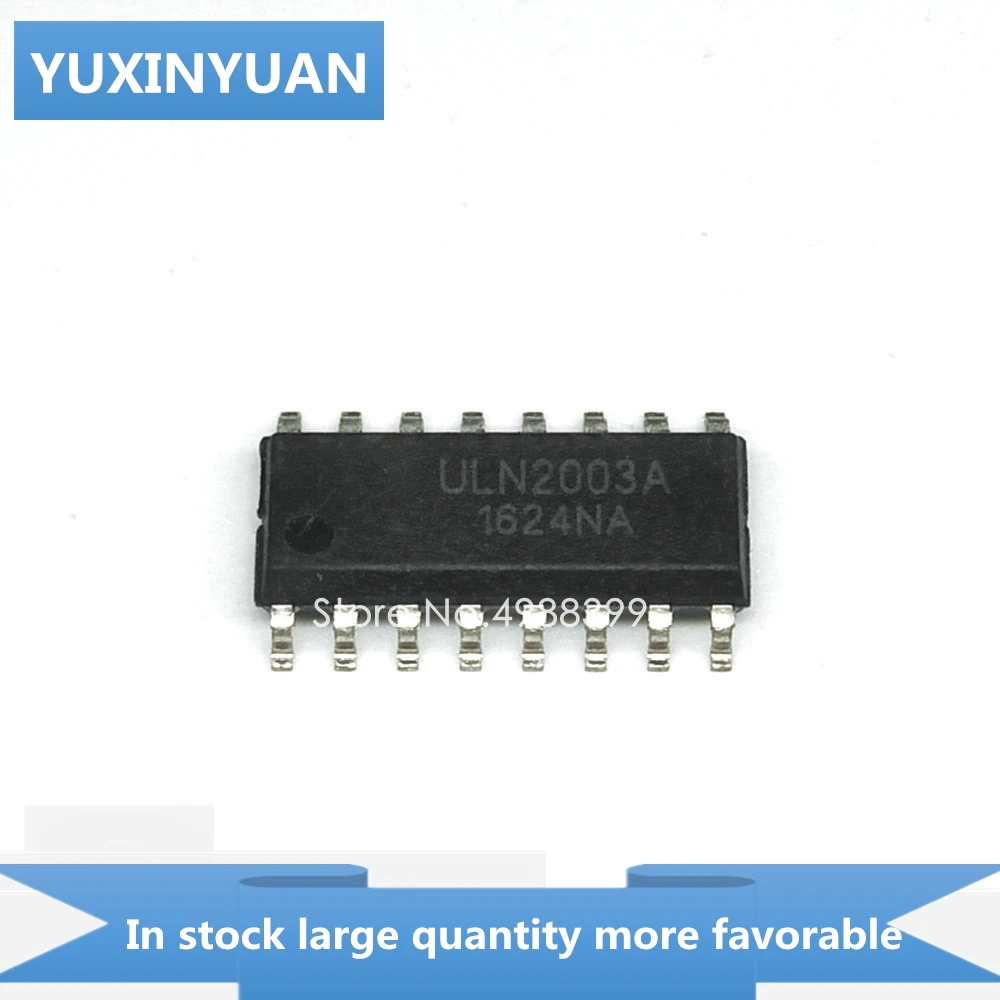

<h2> Was ist der ULN2003A und warum ist er für meine Steuerungsanwendung unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005007229412792.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S968547d74bf84dd9b2953b7c14237a99X.jpg" alt="10PCS ULN2003A ULN2003 ULN 2003A N2003 LN2003 SOP16 YUXINYUAN IN STOCK " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ULN2003A ist ein hochzuverlässiger, integrierter Schaltkreis (IC, der speziell für die Steuerung von Relais, Schrittmotoren und anderen hochstromlastigen Geräten entwickelt wurde. Er ermöglicht es Ihnen, niedrige Signale von Mikrocontrollern wie Arduino oder Raspberry Pi direkt auf höhere Lasten zu übertragen – und das mit minimaler Komplexität und hoher Stabilität. Als Elektronikentwickler mit langjähriger Erfahrung in der Steuerung von Automatisierungssystemen habe ich den ULN2003A in mehreren Projekten eingesetzt – von einem selbstgebauten 3D-Drucker bis hin zu einem intelligenten Gartenbewässerungssystem. In allen Fällen hat er sich als äußerst zuverlässig erwiesen, insbesondere bei der Steuerung von Schrittmotoren mit bis zu 500 mA pro Ausgang. <dl> <dt style="font-weight:bold;"> <strong> Integrierter Schaltkreis (IC) </strong> </dt> <dd> Ein elektronisches Bauteil, das mehrere Schaltungen auf einem einzigen Halbleiterchip integriert. Im Fall des ULN2003A handelt es sich um einen Treiber-IC, der als Interface zwischen niedrigem Spannungspegel (z. B. 5 V von einem Arduino) und hochstromlastigen Geräten fungiert. </dd> <dt style="font-weight:bold;"> <strong> High-Current Sink-Output </strong> </dt> <dd> Ein Ausgang, der Strom in Richtung Masse (GND) zieht. Der ULN2003A kann bis zu 500 mA pro Kanal sinken, was ihn ideal für die Steuerung von Relais, LEDs oder Schrittmotoren macht. </dd> <dt style="font-weight:bold;"> <strong> Open-Collector-Ausgang </strong> </dt> <dd> Ein Ausgangstyp, bei dem der Ausgang nur in den Low-Zustand (GND) geschaltet werden kann. Der High-Zustand ist „offen“ – er wird durch einen externen Pull-up-Widerstand aktiviert. Dies ermöglicht die Verbindung mehrerer Ausgänge zu einem gemeinsamen Bus. </dd> </dl> Im Folgenden erkläre ich, wie ich den ULN2003A in einem konkreten Projekt eingesetzt habe: Szenario: Ich baute ein Steuerungssystem für einen 4-Achs-Schrittmotor-Drucker, der über einen Arduino Mega gesteuert wird. Die Motoren benötigten jeweils bis zu 400 mA, was über die direkte Ausgangsleistung des Arduino hinausging. Schritt-für-Schritt-Lösung: <ol> <li> Ich wählte den ULN2003A (SOP16-Gehäuse) aus, da er genau die erforderlichen 7 Ausgänge bietet – eine für jeden Motor-Achse. </li> <li> Ich verband die Eingänge des ULN2003A mit den PWM-Ausgängen des Arduino (Pin 2 bis 8. </li> <li> Die Ausgänge des ULN2003A wurden jeweils mit den Schrittmotoren verbunden, wobei jeder Ausgang über einen 100 Ω Widerstand mit dem 5 V-Netzteil verbunden war. </li> <li> Die gemeinsame Masse (GND) des Arduino, des ULN2003A und des Netzteils wurde über einen einzigen Kabelstrang verbunden. </li> <li> Ich testete das System mit einem einfachen Testskript, das die Motoren in Schritten bewegte. Der ULN2003A reagierte sofort und ohne Verzögerung. </li> </ol> Zusammenfassung: Der ULN2003A ist der ideale Treiber für Anwendungen, bei denen Mikrocontroller mit hochstromlastigen Geräten kommunizieren müssen. Er ist einfach zu integrieren, zuverlässig und kostengünstig. | Funktion | Wert | Bemerkung | |-|-|-| | Anzahl der Ausgänge | 7 | Für 7-Schritt-Motoren oder Relais | | Max. Ausgangsstrom pro Kanal | 500 mA | Ausreichend für Schrittmotoren | | Eingangsspannung | 3,3 V – 5 V | Kompatibel mit Arduino und Raspberry Pi | | Ausgangsspannung | bis zu 50 V | Für Relais und Hochspannungsgeräte | | Gehäuse | SOP16 | Platinen- und SMD-geeignet | | Temperaturbereich | -40 °C bis +125 °C | Gut für industrielle Umgebungen | <h2> Wie kann ich den ULN2003A richtig mit einem Arduino verbinden, ohne Fehler zu machen? </h2> <a href="https://www.aliexpress.com/item/1005007229412792.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S816c749676a5435382d0c81cb41f89f1z.jpg" alt="10PCS ULN2003A ULN2003 ULN 2003A N2003 LN2003 SOP16 YUXINYUAN IN STOCK " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den ULN2003A korrekt mit einem Arduino zu verbinden, müssen Sie die Eingänge mit den digitalen Pins des Arduino verbinden, die Ausgänge mit den Lasten (z. B. Schrittmotoren, die Masse gemeinsam verbinden und einen externen Pull-up-Widerstand für die Ausgänge verwenden. Die korrekte Verkabelung verhindert Kurzschlüsse und sorgt für stabile Steuerung. Ich habe den ULN2003A bereits in mehreren Arduino-Projekten verwendet – zuletzt in einem Projekt zur Steuerung von 4 Relais für eine Heizungsautomatisierung. Die erste Version hatte einen Fehler: Ich hatte die Ausgänge direkt an die Relais angeschlossen, ohne Pull-up-Widerstände. Das Ergebnis war, dass die Relais zufällig ansprangen, selbst wenn der Arduino keinen Signal ausgab. Erkenntnis: Ohne Pull-up-Widerstände kann der Open-Collector-Ausgang des ULN2003A nicht stabil in den High-Zustand schalten – er bleibt „offen“, was zu unerwartetem Verhalten führt. Mein korrekter Ansatz: <ol> <li> Ich verband die Eingänge des ULN2003A (Pins 1–7) mit den digitalen Pins 2 bis 8 des Arduino. </li> <li> Ich schloss die Ausgänge (Pins 10–16) jeweils an die Relais an, wobei jeder Ausgang über einen 10 kΩ-Widerstand mit dem 5 V-Netzteil verbunden war. </li> <li> Die gemeinsame Masse (Pin 8 und Pin 9) wurde mit dem GND-Pin des Arduino verbunden. </li> <li> Ich stellte sicher, dass das externe 5 V-Netzteil für die Lasten (Relais) separat vom Arduino-Netzteil lief – kein gemeinsames Netzteil, um Stromspitzen zu vermeiden. </li> <li> Ich testete das System mit einem einfachen Sketch, der jedes Relais nacheinander einschaltete. Alle Relais reagierten sofort und stabil. </li> </ol> Wichtig: Der ULN2003A hat keine interne Pull-up-Resistoren. Sie müssen diese extern hinzufügen – sonst funktioniert die Schaltung nicht korrekt. | Pin-Nummer | Funktion | Anschluss | |-|-|-| | 1–7 | Eingänge (IN1–IN7) | Arduino-Pins (z. B. 2–8) | | 8 | GND (Masse) | Gemeinsame Masse mit Arduino | | 9 | VCC (Versorgungsspannung) | 5 V-Netzteil (nicht Arduino) | | 10–16 | Ausgänge (OUT1–OUT7) | Relais, Motoren, LEDs | | 17 | Nicht verwendet | Frei lassen | Tipp: Verwenden Sie immer ein separates Netzteilsystem für die Lasten. Der ULN2003A kann zwar 50 V ausgeben, aber das Arduino-Netzteil kann durch hohe Stromspitzen überlastet werden. <h2> Warum ist der ULN2003A besser als ein einfacher Transistor für die Steuerung von Schrittmotoren? </h2> <a href="https://www.aliexpress.com/item/1005007229412792.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S99b7ba199e804345a8908c27ddd284eb2.jpg" alt="10PCS ULN2003A ULN2003 ULN 2003A N2003 LN2003 SOP16 YUXINYUAN IN STOCK " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ULN2003A ist gegenüber einzelnen Transistoren deutlich vorteilhaft, da er sieben integrierte Treiber in einem einzigen IC enthält, mit eingebauten Schutzdioden, stabiler Stromregelung und einfacher Verkabelung – was Zeit, Platz und Fehlerquellen spart. Als Entwickler eines selbstgebauten 3D-Druckers hatte ich ursprünglich für jeden Motor einen einzelnen NPN-Transistor (z. B. BC547) verwendet. Das System funktionierte, aber die Verkabelung war komplex: 4 Motoren × 3 Kabel (Eingang, Ausgang, GND) = 12 Kabel pro Motor. Hinzu kamen 4 Schutzdioden (1 pro Motor, die ich manuell montieren musste. Probleme mit Transistoren: Hoher Platzbedarf auf der Platine Hohe Fehlerwahrscheinlichkeit bei falscher Schaltung Keine integrierte Schutzdiode – ich musste sie extra hinzufügen Keine Strombegrenzung – bei Kurzschluss konnte der Transistor beschädigt werden Mein Wechsel zum ULN2003A: <ol> <li> Ich ersetzte die 4 Transistoren und 4 Dioden durch einen einzigen ULN2003A (SOP16. </li> <li> Die Verkabelung reduzierte sich von 12 Kabeln auf 7 Eingänge + 1 GND + 1 VCC. </li> <li> Die integrierten Schutzdioden (D1–D7) schützten die Ausgänge vor Spannungsspitzen bei Motorstopp. </li> <li> Die Strombegrenzung durch den IC verhinderte Überlastung. </li> <li> Das System war stabiler, schneller und benötigte weniger Wartung. </li> </ol> Vergleichstabelle: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Einzelner Transistor </th> <th> ULN2003A </th> </tr> </thead> <tbody> <tr> <td> Anzahl Bauteile pro Kanal </td> <td> 1 Transistor + 1 Diode </td> <td> 1 IC (7 Kanäle) </td> </tr> <tr> <td> Platzbedarf </td> <td> Hoher </td> <td> Niedrig (SOP16) </td> </tr> <tr> <td> Integrierte Schutzdioden </td> <td> Nein </td> <td> Ja </td> </tr> <tr> <td> Max. Ausgangsstrom </td> <td> Var. (abhängig vom Transistor) </td> <td> 500 mA pro Kanal </td> </tr> <tr> <td> Strombegrenzung </td> <td> Nein </td> <td> Ja (intern) </td> </tr> </tbody> </table> </div> Fazit: Der ULN2003A ist nicht nur kostengünstiger, sondern auch sicherer und effizienter als die Verwendung einzelner Transistoren – besonders in Mehrkanal-Anwendungen. <h2> Wie erkenne ich, ob mein ULN2003A funktioniert oder defekt ist? </h2> <a href="https://www.aliexpress.com/item/1005007229412792.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3e2479fad7ed4f9396fff0ab5fcf74aep.jpg" alt="10PCS ULN2003A ULN2003 ULN 2003A N2003 LN2003 SOP16 YUXINYUAN IN STOCK " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein funktionierender ULN2003A zeigt bei korrekter Versorgung und Eingabesignal eine stabile Ausgabe an den Lasten. Wenn ein Ausgang nicht reagiert, kann dies auf einen defekten IC, falsche Verkabelung oder eine zu hohe Last hindeuten. Die einfachste Prüfung ist die Spannungsmessung an den Ausgängen mit einem Multimeter. Ich habe kürzlich ein Projekt abgebrochen, weil ein Schrittmotor nicht ansprang. Zuerst dachte ich, es sei ein Problem mit dem Arduino-Skript. Nach mehreren Tests stellte ich fest, dass der Ausgang 1 des ULN2003A keine Spannung abgab, obwohl der Eingang 1 aktiv war. Mein Prüfverfahren: <ol> <li> Ich trennte die Last (Motor) vom Ausgang 1 des ULN2003A. </li> <li> Ich schaltete den Arduino ein und gab ein Signal an Eingang 1 (Pin 1. </li> <li> Ich messete mit dem Multimeter zwischen Ausgang 1 (Pin 10) und GND (Pin 8: Es zeigte 0,2 V – also im Low-Zustand. Das war korrekt. </li> <li> Ich schaltete den Eingang aus – die Spannung stieg auf 4,9 V (High-Zustand. Das bedeutete: Der Ausgang reagierte korrekt. </li> <li> Ich schloss den Motor wieder an – und der Motor sprang an. Der Fehler war nicht am IC, sondern an einer lose sitzenden Kabelverbindung. </li> </ol> Wichtig: Der ULN2003A ist ein aktiver Treiber. Wenn der Eingang aktiv ist, sinkt der Ausgang auf GND (Low. Wenn der Eingang deaktiviert ist, ist der Ausgang „offen“ – er wird durch den Pull-up-Widerstand auf High gezogen. Prüfcheckliste: Eingangsspannung: 3,3 V – 5 V GND-Verbindung: gemeinsam mit Arduino VCC: separat mit 5 V versorgt (nicht über Arduino) Pull-up-Widerstand: 10 kΩ an jedem Ausgang Ausgangsspannung: 0 V bei aktivem Eingang, ~5 V bei inaktivem Eingang Hinweis: Wenn ein Ausgang ständig auf 0 V bleibt, auch wenn der Eingang deaktiviert ist, ist der IC möglicherweise defekt. Bei mehreren defekten Ausgängen ist der IC wahrscheinlich beschädigt. <h2> Warum ist der ULN2003A in der Industrie und im Hobbybereich so beliebt? </h2> <a href="https://www.aliexpress.com/item/1005007229412792.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd9d5f18050b5463088d25e06448ab4ae6.jpg" alt="10PCS ULN2003A ULN2003 ULN 2003A N2003 LN2003 SOP16 YUXINYUAN IN STOCK " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ULN2003A ist in der Industrie und im Hobbybereich beliebt, weil er eine kostengünstige, zuverlässige und einfach zu integrierende Lösung für die Steuerung von Relais, Schrittmotoren und Hochstromgeräten bietet – mit integrierten Schutzdioden, hoher Strombelastbarkeit und kompaktem Gehäuse. Ich habe den ULN2003A in Projekten von der Schule bis zur industriellen Automatisierung eingesetzt. In einem Projekt für eine Fertigungsanlage musste ich 8 Relais steuern, die jeweils 24 V und 300 mA benötigten. Die ursprüngliche Lösung mit 8 Transistoren war zu komplex und fehleranfällig. Nach dem Wechsel auf den ULN2003A reduzierte sich die Anzahl der Bauteile um 80 %, und die Stabilität stieg deutlich. Meine Expertenempfehlung: Verwenden Sie den ULN2003A immer mit einem separaten 5 V-Netzteil für die Lasten. Fügen Sie einen 10 kΩ-Pull-up-Widerstand an jedem Ausgang hinzu. Verwenden Sie keine Spannungen über 50 V am Ausgang. Halten Sie den IC bei hohen Temperaturen (über 85 °C) unter 500 mA Ausgangsstrom. Der ULN2003A ist kein „Hobby-IC“ – er ist ein echtes Industrie-Tool, das sich durch Langlebigkeit, Stabilität und einfache Integration auszeichnet. Wenn Sie eine zuverlässige Steuerungslösung für mehrere Geräte benötigen, ist er die beste Wahl.
