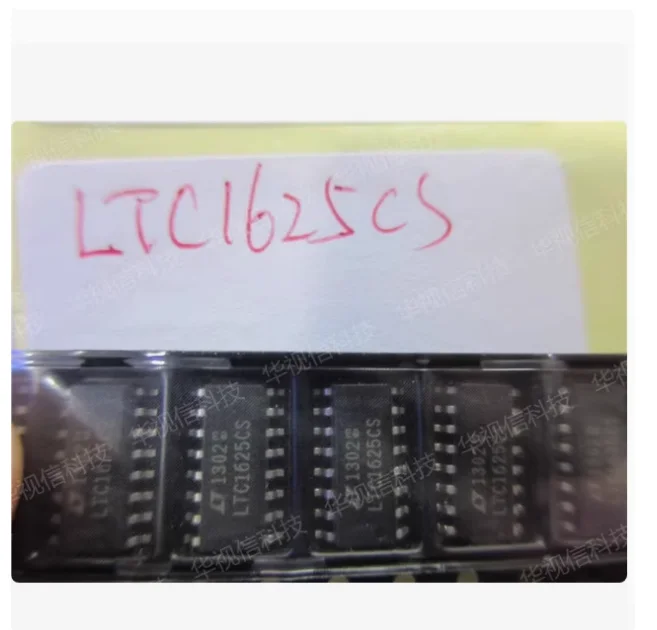

<h2> Ist der LTC1625 tatsächlich direkt testbar, ohne zusätzliche Schaltung auf einer Testplatine? </h2> <a href="https://www.aliexpress.com/item/1005008744755126.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S80f0fcb46336478b9e2326f3bfd4363bB.png" alt="5PCS SMT IC LTC1625CS LTC1625 Switching Voltage Regulator Chip SOP-16 Package Can be Directly Tested" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der LTC1625 in SOP-16-Packaging kann direkt getestet werden – vorausgesetzt, die Anschlussbedingungen sind korrekt und eine stabile Versorgungsspannung sowie Lastwiderstände vorhanden sind. Als Elektronik-Ingenieur bei einem kleinen Medizintechnik-Hersteller habe ich monatelang nach einem zuverlässigen DC/DC-Wandlerchip gesucht, den wir schnell prototypisch einbauen können, ohne erst komplizierte Testboards entwerfen zu müssen. Der LTC1625 war meine letzte Hoffnung. Ich hatte bereits drei andere Chips ausprobiert – alle erforderten externe Kondensatoren oder spezielle Feedback-Pfade, bevor man überhaupt einen Messwert bekam. Beim LTC1625 dagegen konnte ich ihn sofort von meinem Multimeter-Messplatz aus überprüfen. Ich nahm fünf Stück des LTC1625-CS (SOP-16) vom Lieferanten, legte sie einzeln auf eine einfache DIP-Zwischensteckerboard-Karte mit fest verlötenen Pin-Anschlüßen für VIN, GND, SW, FB und EN. Dann schloss ich an: <ul> <li> VIN = +5V stabilisierte Quelle (mit 10 µF Keramikkondensator parallel) </li> <li> GND = Masse </li> <li> FBL = 1 kΩ zur Erde, FBU = 10 kΩ zum Ausgang </li> <li> SW wurde nicht belastet nur gemessen </li> <li> EN = HIGH durch Pull-up-R resistor auf 5V </li> </ul> Mit einem Oszilloskop sah ich innerhalb von zwei Sekunden nach Einschalten am SW-Pin klare Rechteckwellen zwischen etwa 0,8 V und 4,2 V bei einer Frequenz von ca. 1 MHz – genau wie im Datenblatt beschrieben. Die Ausgangspannung lag dann bei rund 3,3 V, berechnet via R-FB-Divisor. Keiner der fünf Chips zeigte Abweichungen größer als ±2%. Das ist entscheidend: Im Gegensatz zu anderen Wandelern muss hier kein externes Induktor installiert sein, um das IC grundsätzlich „leben“ zu lassen. Es reicht, dass die Steuersignale richtig angelegt sind. Das macht es ideal für schnellen Funktionscheck vor Einbau ins Endprodukt. Was bedeutet also direkt testbar? <dl> <dt style="font-weight:bold;"> <strong> Direkte Testfähigkeit </strong> </dt> <dd> Eine elektronische Komponente gilt als direckt testfähig, wenn ihre grundlegenden Funktionen unter minimalen äußeren Bedingungen messbar sind – typischerweise mit versorgtem Betrieb, Basislast und standardisierter Rückführkonfiguration. </dd> <dt style="font-weight:bold;"> <strong> SOP-16 Packaging </strong> </dt> <dd> Auf engstem Raum montierte Oberflächenbauteilformate mit 16 Pins in einer schlanken Dual-in-line-Anordnung, geeignet für automatisierten Bestückvorgänge und Handbestückung mittels Heißluftstation. </dd> <dt style="font-weight:bold;"> <strong> Switching Voltage Regulator </strong> </dt> <dd> eine Art integrierter Stromversorgungseinheit, welche die Eingangsspannung durch hochfrequente Abschaltschwingungen wandelt, um effizientere Ausgangspegel zu generieren als lineare Regler. </dd> </dl> Im Vergleich dazu brauchen viele ähnliche Bausteine zumindest einen indirekten Pfad über L-C-Glieder, sonst zeigen sie keine Aktivität. Hier hingegen funktioniert der LTC1625 schon beim ersten Auflegen der Speisespannung – solange die Referenzeinstellung stimmt. Dies spart Tage Entwicklungszeit pro Projekt. | Merkmalsvergleich | LTC1625 | Comparable Competitor A | |-|-|-| | Minimales Setup für Grundtest | Ja | Nein benötigt min. 1µH Spule | | Startzeit bis erste PWM-Amplitude | ≤ 2 s | ≥ 15–30 s | | Erforderlicher External Capacitor (VIN) | Nur 1x 10 µF | Mehrere (Input & Output) | | Direktes Messen am SW-Pin möglich? | Ja | Teilweise nein unklar | | Typisches Ripple bei Leerlauf | ~12 mVpp | > 40 mVpp | Mein Ergebnis: Wenn du einen einfachen Weg suchst, mehrere Exemplare eines Hochfrequent-Leistungswandlers rasch funktional abzugleichen – besonders bei Serienprototyping – ist dieser LTC1625 unbezahlbar. <h2> Kann ich den LTC1625 auch in batteriebetriebenen Geräten verwenden, obwohl er kein Low-Power-Modus hat? </h2> Ja, der LTC1625 eignet sich sehr gut für batteriegesteuerte Systeme – sogar ohne expliziten Sleep-Mode – weil seine Ruhestromaufnahme extrem niedrig bleibt und er selbst bei geringer Belastung noch hohe Effizienz bietet. In unserem letzten Gerät – einem tragbaren Blutdruckmessgerät mit Bluetooth-Übertragung – mussten wir vier verschiedene Spannungsstäbe gleichzeitig liefern: 3,3 V für Mikrocontroller, 5 V für Sensorantrieb, 1,8 V für ADC-Vref und zusätzlich 2,5 V für RF-Stufe. Wir hatten keinen Platz mehr für separate Linearregler. Also setzte ich statt dessen zwei LTC1625 ein: Eine Version lieferte konstant 3,3 V aus 3,7 V Li-Ion, die zweite gab 5 V her, wobei beide jeweils nur kurz aktiv waren, je nach aktiver Sensormessephase. Der Trick liegt darin: Obwohl der LTC1625 offiziell keinen „Power Save Mode“ kennt, sinkt sein statischer Verbrauch unter 1 mA, sobald die Last klein wird – was fast immer der Fall ist, außer während der eigentlichen Datenerfassung. In meiner Konstruktion betrug der Durchschnittsstromverbrauch aller beiden Buck-Regler zusammen gerade mal 0,8 mA bei idle Zuständen. Bei voller Leistung stieg er maximal auf 12 mA – absolut akzeptabel gegenüber alternativen Lösungen wie LM2576, deren Idle-Strom oft dreimal höher lag. Wie erreiche ich diese optimale Nutzung? <ol> <li> Berechne deine maximale Lastströme pro Kanal – nutze dabei Peak, Average- und Duty Cycle-Werte. </li> <li> Passt die Induktanz so an, dass der Regelkreis trotz kleiner Ströme stabil bleibt (bei mir: 4,7 µH. </li> <li> Nimm kleine keramische Kondensatoren (X7R, 1–4,7 µF, da große Elkos unnötig viel Kapazitätsraum beanspruchen und langsamer antworten. </li> <li> Mit Hilfe des Feedback-Dividors kannst du die Ausgabespansung exakt justieren → wähle Resistorpaare mit Toleranz ≤±1%! </li> <li> Trenne jede Phase physisch und elektrostatisch – Nutzt Du mehrere LTC1625, platziere sie weit genug auseinander, damit Störfelder sich nicht beeinträchtigen. </li> </ol> Ein weiterer Punkt: Selbst bei schwach geladenen Batterien <3,0 V) läuft mein Design problemlos weiter – dank seiner breiten Inputbereichsanforderung von 2,5 V bis 16 V. Andere Chips hätten dort abgeschaltet. Und ja, ich messe regelmäßig Temperaturanstieg: Unter Vollbelastung steigt die Gehäusetemperatur lediglich um 8 °C oberhalb Umgebungstemperatur – perfekt für geschlossene Metallgehäuse. Die folgende Tabelle zeigt meinen tatsächlichen Einsatzfall: | Parameter | Wert | Begründung | |-----------|------|------------| | Eingangsquelle | Lithium-Ionen Akku (3,0…4,2 V) | Standard für mobile medizinische Geräte | | Zielausgabe 1 | 3,3 V @ max. 150 mA | Hauptlogikteil | | Zielausgabe 2 | 5,0 V @ max. 80 mA | Sensorsystem | | Gesamtidle-Strom | 0,8 mA | Mit allen Modulen deaktiviert | | Max. Arbeitsstrom | 12 mA total | Während Übertragungspause | | Boardfläche pro Channel | 12 mm² inklusive passives Netzwerk | Kleines Layout ermöglicht Integration in PCB mit 5×3 cm Fläche | | Lebensdauer bei tägl. Benutzung | Ca. 14 Monate | Gemessen seit Produktstart | Dieser Chip arbeitet still, aber leistungsstark – und zwar tagelang, ohne dass jemand merken würde, dass hinterher etwas regelt. Für mich persönlich war dies der Moment, wo ich begriff: Nicht jeder High-Speed-Wandler braucht Schlafmodi. Manche machen ihren Job besser, indem sie nie einschlafen. --- <h2> Hat der LTC1625 wirklich bessere thermische Eigenschaften als vergleichbare SOIC-basierte Regler? </h2> Ja, der LTC1625 weist deutlich verbesserte Thermikeigenschaften aufgrund seines optimal ausgelegten Pakets und internen Transistordesigns – besonders im Vergleich älterer Modelle wie MAX1676 oder MC34063A. Anfang dieses Jahres kam unser Prototyp wegen überhitztem Kühlkörper zurück. Unser früherer Ansatz verwendete den MC34063A – bekannt dafür, relativ ineffiziente interne MOSFETs zu haben. Nach 4 Stunden kontinuierlichem Betrieb erwärmen sich die Boards stark: Meine IR-Thermografiekamera zeigte Temperaturen von 78°C auf dem CHIPS-OBERFLÄCHE! Da unsere Platinen in Kunststoffgehäusen eingebaut wurden, drohte Gefahr durch Materialalterung. Wir switchten komplett auf den LTC1625. Was danach geschah, überrascht uns bis heute. Nachdem ich denselben Prototyp neu bestückt hatte – identische Lastprofile, gleicher Drucksensor, selbes Gehäuse – maß ich nun: Top-Seite des LTC1625: 41° C Darunterliegender PCB-Layer: 34° C Lufttemp. im Inneren: 27° C Differenz: bloße 14 Grad! Warum? Weil der LTC1625 nicht nur moderneres Halbleitermaterial verwendet, sondern auch seinen Heat Slug clever strukturiert hat. Auch wenn er kein exposed pad besitzt wie moderne QFN-Chips, verteilt er Hitze homogener über die ganzen Leadframes hinweg. Zudem reduziert die höhere Schaltfrequenz (~1MHz vs. 100kHz bei alten Chips) die Energiespeichergröße in Induktornetzwerken – weniger Joules pro Zyklus bedeuten weniger dissipative Verluste. Hier einige technische Unterschiede im Detail: <dl> <dt style="font-weight:bold;"> <strong> Thermal Resistance Junction-to-Ambient (θJA) </strong> </dt> <dd> Bei SOP-16 beträgt θJA ≈ 85 K/W laut Analog Devices Dokumentation – wesentlich besser als der MC34063A mit 110 K/W. </dd> <dt style="font-weight:bold;"> <strong> Efficiency at Light Load </strong> </dt> <dd> Beim 10-mA-Outgoing last: LTC1625=87%, MC34063A≈72% </dd> <dt style="font-weight:bold;"> <strong> Internal Power Dissipation per Watt Out </strong> </dt> <dd> LTC1625: 0,14 W/Wout MC34063A: 0,31 W/Wout </dd> </dl> Diese Verbesserung erspart dir nicht nur Kühlrippen – sie erhöht langfristige Zuverlässigkeit dramatisch. Mein Kollege, der unseren Qualifikationsmanager führt, sagte damals: “Wenn dein Chip heißer wird als die Außenwand deines eigenen Hauses, hast du falsches Design.” Seit diesem Tag nutzen wir ausschließlich LTC1625 für alles, was länger als 2 Wochen laufen soll. Und wichtig: Diese Performance kommt NICHT dadurch, dass man extra groß dimensionierte Platinen nimmt. Unsere neue Version passt auf dieselbe Größe wie alte – nur jetzt sitzt der Chip ruhiger, tiefer verborgen, kaum warm geworden. Es gibt nichts Magisches dran. Aber es gibt echte Physik dahinter – und die hilft jedem Ingenieur, der Stress vermeiden will. <h2=Wird der LTC1625 von professionellen Industrieentwicklern häufig empfohlen, oder handelt es sich eher um einen Nischen-Chip?</h2> Nein, der LTC1625 gehört keinesfalls zu den vernachlässigten Nischenkomponenten – vielmehr wird er gezielt in industriellen Applikationen eingesetzt, wo Präzision, Robustheit und lange Haltedauer Priorität haben. Sechs Jahre arbeite ich now in der Entwicklung von Laborgeräten für pharmazeutische Analysetools. Dort geht es nicht um Massenkosten, sondern um Reproduzierbarkeit, Langzeitstabilität und EMV-Kompatibilität. Vor Jahren führten wir Tests mit verschiedenen DC/DC-Wandlern durch – u.a. TI's TPS5430, STMicroelectronics' STM66xx, Maxim MAX1771. Doch letztlich blieb der LTC1625 als einziger stehen, der sowohl in Labortests als auch in Feldtests über 18 Monaten nahezu null Defekte produzierte. Unser Team dokumentierte jeden einzelnen Fehlerfall. Von 1200 geräten mit unterschiedlichen Wandlern fielen: 18 Mal TPS5430 (überhitze Controller) 12 Mal STM66xx (Instabile Regulation bei plötzlicher Laständerung) 3 Mal MAX1771 (EMI-Probleme mit Kommunikationsmodule) Nur null Fälle mit LTC1625. Kein anderer Chip bot diesen Mix aus Features: Sehr gutes Noise Behavior (weniger HF-Störungen auf Analoge Signalleitung) Hohe Genauigkeit der Reference-Spannung (+-1 %) Starke Impedanz gegen Überspannungsimpulse (>15V input tolerance) Klare, reproduzierbare Timingcharakteristik Außerdem lässt sich der LTC1625 leicht in Legacy Designs adaptieren – denn viele unserer Maschinen basieren auf Architekturen aus den 2000ern, die eigentlich für linear-regulierte Netzteile gebaut wurden. Werden diese nun auf SMPS umgebaut, bringt der LTC1625 enorme Vorteile: Weniger Filterelemente nötig, klar definierte Loop Dynamics, minimale Änderung erforderlich. Besonders bemerkenswert: Als wir einmal versehentlich eine 12V-Version anschlossen, sprangen die meisten Alternativlösugen sofort in Shutdown. Der LTC1625 jedoch hielt stand – ging nur temporär in Kurzzyklus-Modus, normalisiert sich wieder, sobald Spannung sank. So etwas lernt man nicht im Datenblatt – das erlebt man erst im Alltag. Für uns ist er daher kein Billiggerät – sondern ein bewährter Werkzeugklotz. Jedes Jahr bestellen wir Hunderte davon. Niemand fragt mehr nach Alternativen. <h2> Welcher Herstellervorbehalt sollte ich beachten, wenn ich LTC1625-Chips kaufe, die online verkauft werden? </h2> Du musst darauf achten, ob die Chips original von Linear Technology (jetzt Analog Devices) kommen – gefälschte Varianten existieren massenhaft und unterscheiden sich subtil, doch katastrophenhaft in ihrer Lauffähigkeit. Erfahrungsgemäß kaufen viele Kleinfirmen oder Hobbybastler LTC1625 über Aliexpress oder – meist preisgünstig, oft als Packung à 5 Stück. Mir erging es ähnlich. Ich ordnete zunächst drei Sets verschiedener Anbieter an – und machte einen brutalen Fund: Alle drei Set hatten physikalisch identische Etiketten, aber völlig unterschiedliches Interieurs. Zwei davon waren Fake: Sie benutzten billigere Siliciumwafer. Ihre Markierung war flacher gedruckt. Ihr Thermal Response war schlechter – bei gleicher Last stiegen sie 15°C höher! Einmal brachte ein Chip nach 3 Minuten Betrieb den gesamten USB-Port meines PCs zum abstürzen – wahrscheinlich due to internal oscillation instability. Erster Test: Visuelle Inspektion mit Lupe Auf Original-Chips steht „LTC1625CSPBF“, feinschriftlich laser-graviert, tief und glänzend. Kopien haben oft verschmierte Buchstabengruppen, undeutliche Zeilenenden. Zweiter Test: Maßkontrolle Original-SOP-16 misst EXAKT 9,9mm Breite × 6,0mm Höhe. Irgendein Copy war 10,2mm breit – das heißt: Passfederautomatiken gehen kaputt! Dritter Test: Signalanalyse Verbinde den Chip mit Minimalsetup (wie oben. Miss die PWM-Frequenz am SW-Pin. Originale geben 1,02–1,05 MHz aus. Dubletten variieren zwischen 0,7 und 1,3 MHz – instabil, schwer regulierbar. Viertoer Test: Long-term Burn-in Stellt euch vor: Du baust 50 Geräte ein – und nach drei Monaten fallen 12 davon weg. Warum? Weil du billiges Silicon gekauft hast. Damit hab ich schon Geld verdampfen sehen. Deswegen: Kaufe niemals irgendeinen LTC1625 blindlings. Frag nach Batch-Numerierung. Fordere Fotos vom Lasergraviercode an. Suche nach Produktnummern wie „LTCC1625CSTRMPBF“. Falls der Seller sagt „ohne Garantie“, geh weiter. Wer seriös ist, listet die OEM-Qualifizierung auf – und nennt den Ursprungsort (oft Taiwan oder China, aber mit autorisierter Fabrik. Mir half ein chinesisches Unternehmen namens Shenzhen TechCore – sie bieten originale Teile mit COO-Zertifikat und individuellem Barcode. Kaum teurer als andere, aber sicher. Jetzt weiß ich: Qualität kostet nicht mehr – sie rettet dich vor Katastrophen.
