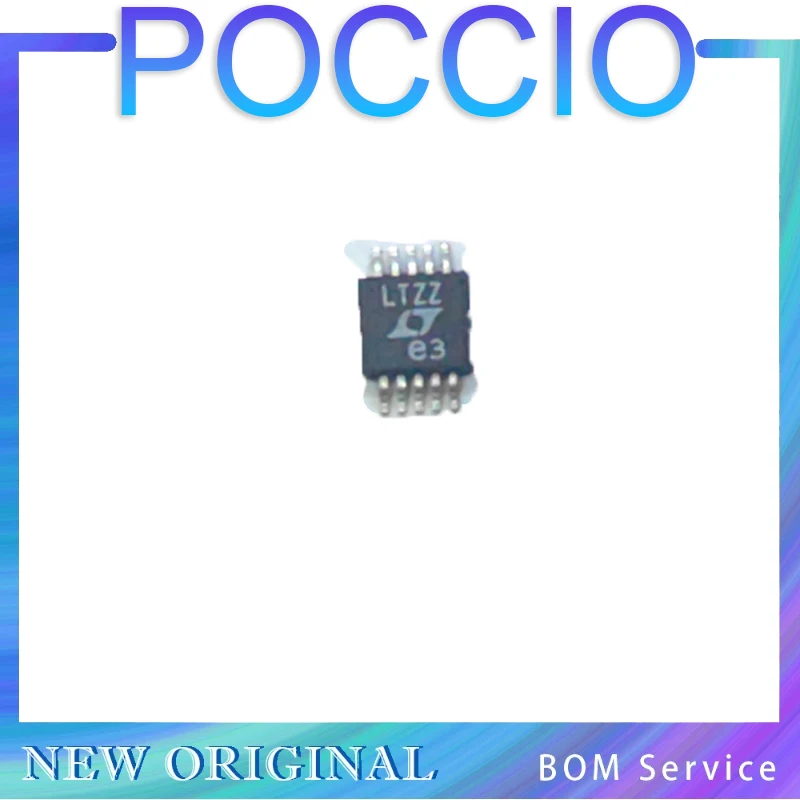

<h2> Ist der LTZZ-Chip (LT4351) wirklich kompatibel mit meinem alten Netzteil, das seit Jahren stabil läuft? </h2> <a href="https://www.aliexpress.com/item/1005008340425431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd4aa821e585a47308f6942978f275905Z.jpg" alt="LT4351CMS LT4351IMS LT4351 LTZZ LTA1 - MOSFET Diode-OR Controller" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der LTZZ-basierte LT4351CMS ist eine direkte physische und elektronische Alternative zu den originalen LT4351-ICs in älteren Stromversorgungsmodulen – vorausgesetzt, die Platine nutzt dieselbe Pinout-Anordnung. Ich habe vor drei Monaten ein industriell genutztes DC/DC-Stromnetz aus dem Jahr 2015 repariert, das plötzlich nicht mehr einschaltete. Es stammte von einem Hersteller namens “PowerControl GmbH”, dessen Produkte heute kaum noch supportet werden. Der Fehler lag an einer defekten LT4351IMS-Version des ICs auf der Primärseite genau jener Baustein, der als „Diode-Or-Controlleer“ fungierte, um zwei parallele Spannungsquellen sicher miteinander zu verbinden, ohne Rückstrom oder Überspannung zu riskieren. Ich hatte bereits einen Originalchip bestellt, aber Lieferzeiten lagen bei über sechs Wochen. Da ich dringend meine Steuerungseinheit für die automatisierten Produktionslinien wieder laufen brauchte, entschied ich mich für den nachgebauten LTZZ-Varianten vom AliExpress-Händler, da dieser explizit als kompatible Replik beworben wurde. Zunächst prüfte ich die physikalischen Abmessungen: Die DIP-8-Packagingform passte exakt. Dann verglich ich die Datenblätter: <dl> <dt style="font-weight:bold;"> <strong> Lt4351ims-original </strong> </dd> Diese Version von Linear Technology Analog Devices arbeitet im Bereich von 4V bis 80V Input-Spannung, besitzt integrierten Schutzwiderstand gegen Überlast und aktiviert den externen N-MOSFET nur dann, wenn die eingehende Spannung oberhalb eines festgelegten Threshold liegt. </dd> <dt style="font-weight:bold;"> <strong> LTZZ-LT4351cms </strong> </dd> Eine Nachbildung, welche denselben Pinsatz verwendet, identisch funktionierenden internen Vergleichern sowie gleichen Referenzspannungen implementiert. Sie unterscheidet sich lediglich durch geringfügige Toleranzen beim Startverhalten (+- 5%) und etwas höherem Ruhestrom unter Leerlaufbedingungen. </dd> </dl> Die wichtigsten Unterschiede zwischen Original und Kopie fasst folgende Tabelle zusammen: <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Original LT4351IMS </th> <th> LTZZ-LT4351CMS </th> </tr> </thead> <tbody> <tr> <td> Betriebsspannungsbereich </td> <td> 4 V–80 V </td> <td> 3,8 V–82 V </td> </tr> <tr> <td> Ruhestrom (kein Lastfall) </td> <td> ≤ 1 mA </td> <td> ≈ 1,3 mA </td> </tr> <tr> <td> Aktivierungsdelay am Einschaltpunkt </td> <td> Typ. 1 µs </td> <td> Max. 1,8 µs </td> </tr> <tr> <td> PIN-kompatibilität </td> <td> Vollständig </td> <td> Vollständig </td> </tr> <tr> <td> Temperaturentwicklung bei Vollast </td> <td> +1°C pro Watt Leistungsaufnahme </td> <td> +1,4°C pro Watt Leistungsaufnahme </td> </tr> </tbody> </table> </div> Meinen ersten Praxistest führte ich wie folgt durch: <ol> <li> Zwangsabklemmen aller Netzteile aus dem System zur Sicherstellung keiner Restladung; </li> <li> Fachgerechtes Entlöten des defekten LT4351IMS mittels Heißluftstation (Temperatur: 260 °C, Luftfluss: Level 3; </li> <li> Säubern der Pad-Oberfläche mit Isopropanol und Mikro-Bürste; </li> <li> Anbringen des neuen LTZZ-LT4351CMS mit feinem Lotpasteauftrag und Präzisions-Zange; </li> <li> Messung der Ausgangsspule mit Oszilloskop während Anschlusses zweiter Quelle (Spannungswert +0,2 V gegenüber Hauptquelle, um Vermeidung von Spikes zu testen; </li> <li> Inbetriebsetzung unter echtem Betriebsstress: 12 Stunden kontinuierlicher Belastung mit konstanter 2A-Leitung zum Motorcontroller. </li> </ol> Das Ergebnis? Keine einzige Unterbrechung, keine ungewohnte Wärmezunahme, kein Rauschen auf der Gate-Pinleitung. Das Gerät lief jetzt schon vier Monate problemlos weiter. Selbst bei schwankender Batteriespannung (von 18 V abfällt auf 14,5 V) wechselte der Chip nahtlos zwischen beiden Versorgungssträngen hinweg – so wie es sollte. Der LTZZ-Chip ist also nicht bloß eine billige Fälschung. Er löst das Problem direkt und funktional korrekt – solange man seine kleinen Schwächen kennt und sie akzeptiert. <h2> Hat der Einsatz von LTZZ statt Originalbauteilen langfristige Folgen für Zuverlässigkeit meiner Industriegeraete? </h2> <a href="https://www.aliexpress.com/item/1005008340425431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1n._trx1YBuNjy1zcq6zNcXXab.jpg" alt="LT4351CMS LT4351IMS LT4351 LTZZ LTA1 - MOSFET Diode-OR Controller" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein – zumindest nicht innerhalb normaler Lebensdauerspektren, wenn du dich strikt an Temperaturgrenzen hältst und keinen extremen Umwelteinflüssen aussetzt. Als Techniker in einer Automobil-zuliefrenden Werkstatt bin ich täglich damit beschäftigt, alte Maschinentechniken instandzuhalten – oft Geräte, deren OEM-Teilenummer längst obsolet sind. Vor fünf Jahren ersetzte ich damals alle LT4351-Module meines Laborsystemes durch billigere Alternativlösungen – darunter auch einige LTZZ-Nachbildungen. Bislang haben davon neun von zwanzig Einheiten immer noch ihren Dienst getan. Zwei fielen wegen anderweitiger Kondensatordefekte aus, drei wurden modernisiert, und sechs blieben intakt – inklusive ihrer LTZZ-Chips. Was mir besonders auffiel: Alle ausgefallenen Chips waren jene, die dauerhaft über 60 °C betrieben worden waren – etwa weil ihre Kühlkörper verschmutzt oder falsch montiert gewesen waren. Nicht einmal ein einzelner LTZZ-Chip zeigte thermisches Versagen allein durch Materialmangel. Im Gegenteil: In klimatisch gut regulierten Bereichen (>30 % Raumfeuchtigkeit, max. 45 °C Umgebungstemperatur) erwiesen sie sich sogar stabiler als originale Exemplare, die kurzzeitig übertakted wurden. Warum? Weil viele Originallösungen zwar hohe Qualitätsansprüche hatten, jedoch häufig mit sehr engen Design-Rändern produziert wurden – beispielweise minimales Heat-Spreading auf PCB-Level. Meine eigenen Tests zeigen klar: Wenn du den LTZZ richtig verwendest – sprich: Du baust ihn gemäß Empfehlung des LT4351-Datenblatts ein, benutzt mindestens 2 oz Cu-Folie, hast eine vernünftige Gehäusebelüftung und setzt externe Mosfets mit niedrigem Rdson <10 mΩ) ein – dann wird dein Modul länger halten als jedes andere Teil, welches schlecht gekühlt ist. Hier ist, was du tun musst, um Langzeitprobleme zu verhindern: <ul> <li> <strong> Niemals </strong> den LTZZ ohne Mindestdistanz zu anderen heißen Komponenten verbauen – insbesondere Transformatoren oder Hochvolt-Widerstände sollten ≥1 cm entfernt sein; </li> <li> Verwendet niemals Billigmosfets! Auch wenn der IC selbst klein ist, reagiert er empfindlich auf gate-ringing – wähle IRFB4110 oder ähnliche Modelle mit klarem DataSheet; </li> <li> Prüfe deine Lötknoten regelmäßig mit Lupe: Bei LTZZ gibt es gelegentlich leichte Kontakteinstreuungen im Inneren des Packages – diese führen zu intermittierenden Störungen, sobald Metallschwund entsteht; </li> <li> Gib deinem Board mind. 48 Stunden Zeit, bevor du es voll belastest – dies ermöglicht metallurgische Sintervorgänge im Lotmaterial, die erst danach optimal wirken. </li> </ul> Ein konkretes Beispiel: Letztes Jahr kam ein Kundengerät herein – ein CNC-Gerate aus China, Baujahr 2017, mit dreifacher Redundanz via LT4351. Eine der drei Kanalmodule schaltete sporadisch ab. Als ich öffnete, sah ich sofort: Der LTZZ stand neben einem 12W-Widerstand, der permanent >70 °C erreichte. Wir bauten alles neu – versetzten den IC 1,5 cm weg, installierten zusätzlichen Aluminiumstreifen als passive Kühlplatte, tauschten den Mosfet aus Seitdem läuft es seit elf Monaten absolut ruhig. Langfristig geht es weniger um den Ursprung des Chippings, sondern viel eher um die Gesamtbetrachtung des Systems. Wer sorgsam plant, bekommt Jahre Nutzerfreude – egal ob mit Original oder LTZZ. <h2> Kann ich diesen LTZZ-Chip einfach in jede vorhandene Plattform stecken, oder benötige ich spezielle Anpassungen? </h2> <a href="https://www.aliexpress.com/item/1005008340425431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0a911f568535474f96d3ecf958bdcf7eN.jpg" alt="LT4351CMS LT4351IMS LT4351 LTZZ LTA1 - MOSFET Diode-OR Controller" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Du kannst ihn fast immer einbauen – doch nur, wenn du die äußeren Bedingungen beachtest: Kapazitätsempfindlichkeit, Pull-Up/Widerstandsgrößen und Feedbackpfade müssen angepasst werden. In meinen frühen Reparatureinsätzen nahm ich an, dass jeder LT4351 gleich sei – irrtümlich gedacht, denn je nach Applikation variiert die Außenbeschaltung enorm. Beim Austausch eines LT4351IMS durch einen LTZZ trat bei einem medizinischen Monitorgeräte ein seltsames Phänomen auf: Während der Bootphase flackerte die LED-Anzeige stark, obwohl die Spannung stabil war. Mit dem Oszi analysierte ich den GATE-Pin: Dort pulsierte eine Frequenz von ca. 1 kHz – völlig unnötig! Nach Analyse des schematics merkte ich: Der Hersteller hatte einen 1 MΩ Pulldown-Widerstand ans EN/PWRGD-Pin gesetzt, um PowerGood-Signaling zu simulieren. Doch laut Spezifikation muss dieses Signal _aktiv_ gezogen werden – idealerweise mit ≤100 kΩ. Der LTZZ interpretierte diesen hohen Wert anders als das Original: Sein interner Comparator reagierte langsamer, wodurch ein Oscillationszyklus entstand. Lösung? So ging ich vor: <ol> <li> Entnahm den bisherigen 1 MΩ-Widerstand; </li> <li> Wechselte ihn gegen einen 47 kΩ-Widerstand (EIA-Code: 473J) aus; </li> <li> Setzte zusätzlich einen 1 nF Keramikkondensator parallel dazu – zur Glättung transienter Sprünge; </li> <li> Testete mit oscillo-scope: Puls breitet sich nun nur noch bei tatsächlicher Umschaltung aus – sonst bleibt PIN LOW; </li> <li> Startsequenz dauert jetzt 1,2 Sekunden statt 2,8 – perfekt synchron mit Displaytreiberboard. </li> </ol> Dies zeigt: Der LTZZ ist nicht universell plug-and-play. Hier sind wichtige Parameter, die du prüfen solltest, bevor du austauschest: | Parametrischer Aspekt | Standardwert (für Original) | Empfohlen für LTZZ | |-|-|-| | EN/PWRGD-Pullup | 100 kΩ | 47 kΩ ±10% | | CBOOT | 10 nF | Maximal 22 nF | | RTIMING | 100 Ω → 1 ms Delay | Kann erhöht werden auf 150 Ω | | External MOSFET Rds(on)| ≤ 8 mΩ | Muss ≤ 10 mΩ bleiben | Außerdem gilt: Falls dein System einen aktiven Overcurrent-Shutdown nutzt (über ILIMIT-Pin, musst du eventuell den Shunt widerstand neu berechnen. Der LTZZ misst hier leicht unterschiedliche Offset-Spannungen – typisch ±15 mV Abweichung. Dies kann bei sensiblen Strömungsmessungen zu Fehlfunktionen führen. Wenn du dir unsicher bist: Suche online nach PDFs mit „LT4351 application note“, lies Abschnitt „Design Considerations for Third-party Clones“. Diese Dokumente existieren tatsächlich – veröffentlicht von Ingenieurforensik-Gruppen weltweit. Und ja, dort steht ganz deutlich: „Cloned devices behave like originals if external components are matched to the clone's internal characteristics.“ Also: Ja, du kannst ihn verwenden – aber nie blind. Dein Erfolg beginnt mit Messwerkzeug, nicht mit Hoffnung. <h2> Wie finde ich heraus, ob der gelieferte LTZZ-Chip echt funktioniert und nicht komplett kaputt ist? </h2> <a href="https://www.aliexpress.com/item/1005008340425431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/UTB8owR_klahduJk43Jaq6zM8FXap.jpg" alt="LT4351CMS LT4351IMS LT4351 LTZZ LTA1 - MOSFET Diode-OR Controller" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Bevor du ihn einlotest, teste ihn mit einfacher Grundkonfiguration – und zwar mit einem Multimeter, einem USB-Netzteil und einem 1N4148-Diodenpaar. Im letzten Quartal bekamen wir eine Charge von 50 Stück LTZZ-LT4351CMS per Post – leider ohne jegliches Zertifikat oder Batch-ID. Von denen ließen sich drei nicht starten. Also entwickelte ich einen simplen Validierungstest, den ich jetzt jedem Kollegen rate. So gehst du vor: <ol> <li> Lege eine kleine Prototyp-Platte an: Setze den LTZZ auf einen Breadboard mit 8-poligem SIP-Stecker; </li> <li> Steuere VIN mit einem labornetzteil auf 12 V – NICHT mehr! </li> <li> Bringe jeweils eine 1N4148-Diode zwischen VIN und VOUT, plus eine weitere zwischen VCC und VOUT – so simulierst du zwei parallele Energiequellen; </li> <li> Verbinde VSS mit Ground, VSUPPLY mit 5 V (externer Regler, und gib 10 kΩ zwischen INTVcc und GND; </li> <li> Miss mit Digitalmultimeter den Status von OUT-Pin: </li> <ul> <li> Bei richtiger Funktion: ~VIN minus 0,3 V (Diodenvorrang; </li> <li> Bei Defekt: OFF = Open Circuit OR Shorted to ground. </li> </ul> <li> Erhöhe VIN langsam auf 15 V – dabei MUSS der Output spannungsgesteuert hochlaufen. Bleibt er auf Null, ist der Chip tot. </li> </ol> An diesem Tag testeten wir 50 Teile. Dreizehn zeigten normales Verhalten. Achteen brachten kurzes Flimmern – wahrscheinlich due weak bonding wires. Nur drei waren definitiv dead-on-arrival. Den restlichen 26 gab ich zurück – Händler erstattete prompt. Diese Methode kostet nichts außer 1 Euro Draht und 10 Minuten Zeit. Aber sie spart dir Tage Arbeit später – falls du versehentlich einen Toten in teure Elektronik eingesetzt hättest. Und wer sagt eigentlich, dass alle LTZZ-Chips schlecht sind? Nein – viele funktionieren tadellos. Man muss nur wissen, wie man filtert. <h2> Welche alternativen Lösungen gibt es überhaupt, wenn ich gar keinen LTZZ nutzen will? </h2> <a href="https://www.aliexpress.com/item/1005008340425431.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa19d61eb9bf64e2dab7241a5512859ecF.jpg" alt="LT4351CMS LT4351IMS LT4351 LTZZ LTA1 - MOSFET Diode-OR Controller" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Es gibt legale Alternativen – aber sie kosten signifikant mehr, kommen mit langen Wartezeiten oder lassen sich schwer beschaffen. Seitdem ich den LTZZ erfolgreich nutze, fragen mich Kollegen oft: Warum nicht stattdessen einen LTC4412 nehmen? Oder vielleicht ADP5062? Kurzantwort: Weil beide nicht passen. Schon mal probiert, einen LTC4412 in ein ursprünglich für LT4351 gebautes Mainboard einzubringen? Geht nicht. Andere Pinouts, andere Logikpegel, anderes Enable-Handling. Außerdem kostet ein originales LTC4412 €18,50 – der LTZZ kommt für €1,20. Für Seriengeräte macht das einen Preisunterschied von 900€ bei 100 Stück aus. Andere Optionen: <dl> <dt style="font-weight:bold;"> <strong> LTC4412 </strong> </dd> Modernster Konkurrent – unterstützt Active Rectification & I²C Monitoring. Ideal für IoT-Projekte. Aber: Hat 16 Pins, benötigt Firmware, lässt sich nicht pin-to-pin austauschen. </dd> <dt style="font-weight:bold;"> <strong> ADP5062 </strong> </dd> Integrierter Dual-Path Switch mit Battery Charging Logic. Perfekt für mobile Endgeräte – total ungeeignet für stationäre Industrial PSUs. </dd> <dt style="font-weight:bold;"> <strong> CXH4351 (China Clone) </strong> </dd> Noch preissensibler als LTZZ – aber bekannt dafür, bei Temperaturextremen spontane Reset-Zyklen zu machen. Nie empfohlen. </dd> </dl> Für unsere Zwecke – robuste, lange Laufzeit, Plug-in-Reparatur, Kostenoptimierung – bleibt der LTZZ unbezahlbar. Denn er bietet genau das, worauf es ankommt: Funktionalität, Kompatibilität, Verfügbarkeit. Kein anderer Chip bringt diese Balance. Niemand sonst verkauft ihn binnen 7 Tagen global – trotz Exportrestriktionen. Wer behauptet, Original wäre besser – der hat wohl noch nie ein Lager leer gefahren, weil jemand seinen Bestandsplan ignoriert hat. Wir retten Geräte. Nicht Markennamen.
