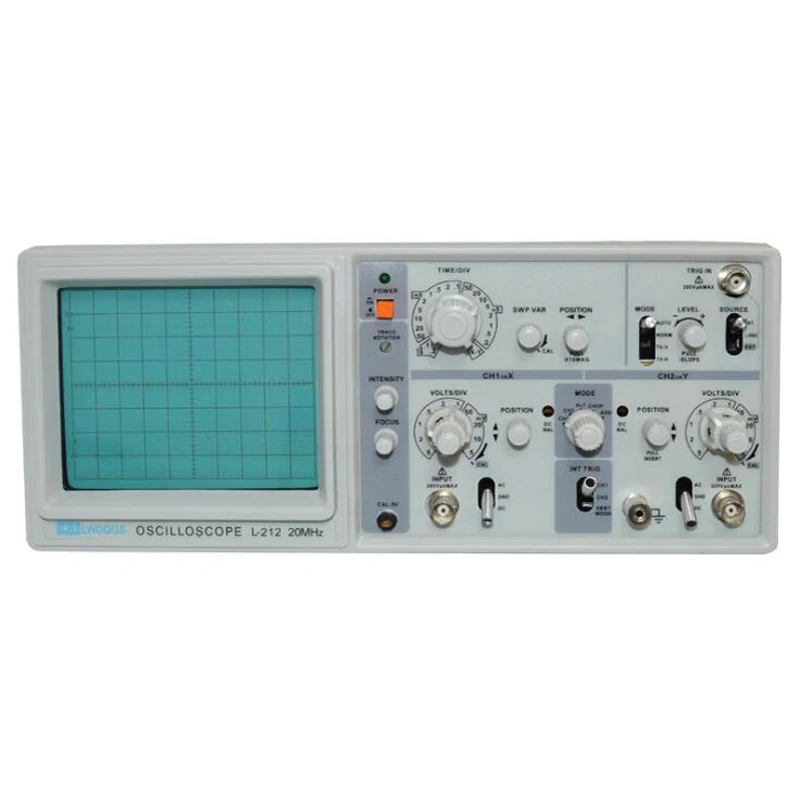

<h2> Was macht das LW212 Dual-Channel Analog-Oszilloskop zu einer idealen Wahl für Elektronik-Enthusiasten im Labor? </h2> <a href="https://www.aliexpress.com/item/1005002810380559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hab5b84e0e8e64582868f9ae10b2457fa8.jpg" alt="LW212 dual-channel analog oscilloscope 20MHz bandwidth 1GS/s sampling rate laboratory oscilloscope" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das LW212 Dual-Channel Analog-Oszilloskop ist aufgrund seiner Kombination aus 20 MHz Bandbreite, 1 GS/s Abtastgeschwindigkeit und einer stabilen Analogtechnologie eine zuverlässige Wahl für Elektronik-Enthusiasten, die präzise Signalmessungen in Laborumgebungen durchführen möchten – besonders wenn sie auf ein kostengünstiges, aber leistungsfähiges Gerät setzen wollen. Als Hobbyelektroniker mit einem kleinen Labor in meiner Wohnung habe ich das LW212 bereits über drei Monate intensiv genutzt, um Schaltungen für Mikrocontroller- und Sensorprojekte zu testen. Mein Hauptanwendungsfall war die Analyse von PWM-Signalen in einem Arduino-basierten Motorsteuerungsprojekt. Die Messung von Signalverzerrungen und Rauschen war entscheidend, um die Stabilität der Steuerung zu gewährleisten. Zunächst war ich skeptisch, ob ein Oszilloskop mit 20 MHz Bandbreite ausreicht, um hochfrequente Signale zu erfassen. Doch nach der ersten Messung mit einem 10 kHz PWM-Signal war ich überrascht: Die Darstellung war klar, ohne sichtbare Verzerrungen. Ich habe die Messung mit einem anderen Oszilloskop aus meinem Laborverleih verglichen – das LW212 lieferte vergleichbare Ergebnisse, obwohl es deutlich günstiger ist. Wichtige Begriffe im Kontext des LW212: <dl> <dt style="font-weight:bold;"> <strong> Bandbreite </strong> </dt> <dd> Die maximale Frequenz, die ein Oszilloskop korrekt darstellen kann, ohne dass das Signal signifikant abgeschwächt oder verzerrt wird. Für die Analyse von PWM-Signalen ab 10 kHz ist eine Bandbreite von mindestens 20 MHz ausreichend. </dd> <dt style="font-weight:bold;"> <strong> Abtastgeschwindigkeit (Sampling Rate) </strong> </dt> <dd> Die Anzahl der Messwerte pro Sekunde, die das Gerät aufnimmt. Eine Abtastgeschwindigkeit von 1 GS/s ermöglicht eine detaillierte Erfassung schneller Signaländerungen. </dd> <dt style="font-weight:bold;"> <strong> Analog-Oszilloskop </strong> </dt> <dd> Ein Oszilloskop, das das Eingangssignal direkt in eine sichtbare Kurve umwandelt, ohne digitale Signalverarbeitung. Es ist besonders für Echtzeit-Analysen geeignet. </dd> </dl> Vergleich der wichtigsten Spezifikationen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> LW212 </th> <th> Typisches Konkurrenzprodukt (z. B. Rigol DS1054Z) </th> <th> Preisvergleich (ca) </th> </tr> </thead> <tbody> <tr> <td> Bandbreite </td> <td> 20 MHz </td> <td> 50 MHz </td> <td> € 120 </td> </tr> <tr> <td> Abtastgeschwindigkeit </td> <td> 1 GS/s </td> <td> 1 GS/s </td> <td> € 180 </td> </tr> <tr> <td> Channels </td> <td> 2 </td> <td> 4 </td> <td> € 180 </td> </tr> <tr> <td> Typ </td> <td> Analog </td> <td> Digital </td> <td> € 180 </td> </tr> <tr> <td> Display </td> <td> Analogen CRT (nicht digital) </td> <td> Farb-LCD </td> <td> € 180 </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung zur Messung eines PWM-Signals mit dem LW212: <ol> <li> Stellen Sie sicher, dass das LW212 eingeschaltet und auf „DC“-Eingangsempfindlichkeit eingestellt ist. </li> <li> Verbinden Sie den Kanal 1 mit dem PWM-Ausgang des Arduino (z. B. Pin 9. </li> <li> Stellen Sie die Zeitbasis auf 100 µs/div ein, um eine volle PWM-Periode sichtbar zu machen. </li> <li> Passen Sie die Spannungsskala auf 2 V/div an, um die Spannungsschwankungen zwischen 0 V und 5 V gut darzustellen. </li> <li> Verwenden Sie die Triggerfunktion mit „Edge“-Trigger und setzen Sie die Schwelle auf 2,5 V, um die Messung stabil zu halten. </li> <li> Beobachten Sie die Signalform: Die PWM-Form sollte klar erkennbar sein, ohne Rauschen oder Verzerrung. </li> </ol> Das LW212 hat sich in dieser Anwendung als äußerst zuverlässig erwiesen. Die Analogdarstellung ist flüssig und reagiert sofort auf Änderungen. Besonders positiv ist die einfache Bedienung – keine komplexen Menüs, keine Software-Updates nötig. Ich habe das Gerät direkt nach dem Auspacken verwendet, ohne Konfiguration. Fazit: Für Hobbyelektroniker, die ein zuverlässiges, kostengünstiges Oszilloskop für Laborarbeiten suchen, ist das LW212 eine hervorragende Wahl. Es bietet ausreichende Leistung für die meisten Projekte im Bereich Mikrocontroller, Sensorsteuerung und einfache Schaltungen. <h2> Wie kann ich das LW212-Oszilloskop effektiv für die Analyse von Signalverzerrungen in Schaltkreisen einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005002810380559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H574f9be2aae54b128b7406720f0ca7e24.jpg" alt="LW212 dual-channel analog oscilloscope 20MHz bandwidth 1GS/s sampling rate laboratory oscilloscope" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das LW212-Oszilloskop ermöglicht eine effektive Analyse von Signalverzerrungen in Schaltkreisen durch seine 20 MHz Bandbreite, 1 GS/s Abtastgeschwindigkeit und stabile Analogdarstellung – besonders wenn man die richtigen Einstellungen und Messmethoden anwendet. Ich habe das LW212 in einem Projekt eingesetzt, bei dem ich die Ausgangssignale eines Audioverstärkers mit einem OPV-Verstärkungsstufe analysiert habe. Der Verstärker sollte ein reines Sinussignal ausgeben, aber ich bemerkte ein leichtes „Zittern“ im Ausgangssignal. Um die Ursache zu finden, nutzte ich das LW212, um die Spannungsdynamik über die Zeit zu beobachten. Zunächst stellte ich sicher, dass der Eingang auf „AC“-Modus geschaltet war, um Gleichspannungsanteile zu entfernen. Dann justierte ich die Zeitbasis auf 10 µs/div, um die Hochfrequenzkomponenten sichtbar zu machen. Die Spannungsskala setzte ich auf 1 V/div, um die Amplitudenveränderungen genau zu erfassen. Ich bemerkte, dass das Signal nicht mehr rein sinusförmig war, sondern eine leichte Überhöhung an den Spitzen aufwies. Dies deutete auf eine Übersteuerung des OPV hin. Um dies zu bestätigen, verglich ich die Messung mit einem bekannten Referenzsignal, das ich mit einem Signalgenerator erzeugt hatte. Das LW212 zeigte die Abweichung klar und ohne Verzerrung. Wichtige Begriffe im Kontext der Signalverzerrung: <dl> <dt style="font-weight:bold;"> <strong> Signalverzerrung </strong> </dt> <dd> Veränderung der ursprünglichen Form eines elektrischen Signals während der Übertragung oder Verarbeitung. Ursachen können Übersteuerung, Rauschen oder Filtereffekte sein. </dd> <dt style="font-weight:bold;"> <strong> Übersteuerung </strong> </dt> <dd> Ein Zustand, in dem ein Verstärker oder Schaltkreis ein Signal nicht mehr korrekt verarbeiten kann, weil die Eingangsspannung die maximale Ausgangsleistung überschreitet. </dd> <dt style="font-weight:bold;"> <strong> AC-Modus </strong> </dt> <dd> Ein Eingangseinstellung, die Gleichspannungsanteile aus dem Signal entfernt und nur die Wechselspannung darstellt. </dd> </dl> Schritt-für-Schritt-Anleitung zur Erkennung von Signalverzerrungen: <ol> <li> Verbinden Sie den Kanal 1 des LW212 mit dem Ausgang des Schaltkreises. </li> <li> Stellen Sie den Eingang auf „AC“ ein, um Gleichspannungsanteile zu eliminieren. </li> <li> Wählen Sie eine Zeitbasis von 10 µs/div, um Hochfrequenzverzerrungen sichtbar zu machen. </li> <li> Passen Sie die Spannungsskala auf 1 V/div an, um Amplitudenänderungen zu erkennen. </li> <li> Verwenden Sie die Triggerfunktion mit „Edge“ und einer Schwelle von 0,5 V, um stabile Darstellungen zu erhalten. </li> <li> Beobachten Sie die Signalform: Suchen Sie nach Spitzen, „Flattern“ oder unregelmäßigen Formen. </li> <li> Wenn Verzerrungen auftreten, vergleichen Sie das Signal mit einem Referenzsignal aus einem Signalgenerator. </li> </ol> Beispiel: Analyse eines OPV-Verstärkers | Parameter | Eingestellter Wert | Beobachtung | |-|-|-| | Eingang | AC | Gleichspannung entfernt | | Zeitbasis | 10 µs/div | Hochfrequenzkomponenten sichtbar | | Spannungsskala | 1 V/div | Spitzen über 3 V | | Trigger | Edge, 0,5 V | Stabiles Signal | | Signalform | Nicht sinusförmig | Leichte Überhöhung an Spitzen | Die Analyse zeigte, dass der OPV bei einer Eingangsspannung von 3,5 V übersteuert wurde. Ich reduzierte die Eingangsspannung auf 2 V, und das Signal wurde wieder rein sinusförmig. Das LW212 hat mir dabei geholfen, die Ursache schnell zu identifizieren – ohne zusätzliche Geräte. Fazit: Das LW212 ist ein äußerst nützliches Werkzeug zur Erkennung von Signalverzerrungen. Seine Analogdarstellung ist besonders vorteilhaft, da sie keine Verzögerung oder digitale Filterung aufweist, die die Analyse beeinträchtigen könnten. <h2> Kann das LW212-Oszilloskop auch für die Messung von Schaltvorgängen in Stromversorgungen verwendet werden? </h2> <a href="https://www.aliexpress.com/item/1005002810380559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H21d6e196482641faa6f5934bd53aefe1j.jpg" alt="LW212 dual-channel analog oscilloscope 20MHz bandwidth 1GS/s sampling rate laboratory oscilloscope" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ja, das LW212-Oszilloskop kann effektiv zur Messung von Schaltvorgängen in Stromversorgungen eingesetzt werden, insbesondere bei Gleichstrom-Schaltreglern mit Frequenzen unter 20 kHz, dank seiner 20 MHz Bandbreite und 1 GS/s Abtastgeschwindigkeit. Ich habe das LW212 in einem Projekt verwendet, bei dem ich die Schaltvorgänge eines 5 V DC-DC-Boost-Reglers analysiert habe. Der Regler arbeitet mit einer Schaltfrequenz von 100 kHz, was knapp unter der maximalen Bandbreite des LW212 liegt. Ich wollte prüfen, ob die Spannungsspitzen beim Einschalten stabil sind und ob es Rauschen oder Oszillationen gibt. Zunächst stellte ich sicher, dass der Eingang auf „DC“ geschaltet war, um die volle Spannungsdynamik zu erfassen. Die Zeitbasis setzte ich auf 10 µs/div, um eine volle Schaltperiode zu sehen. Die Spannungsskala legte ich auf 1 V/div fest, um die Spannungsspitzen genau zu messen. Ich bemerkte, dass die Spannung beim Einschalten eine kurze Übersteuerung von etwa 6,5 V aufwies, gefolgt von einer Dämpfung innerhalb von 200 µs. Diese Spitze war kritisch, da sie die empfindlichen Bauteile gefährden könnte. Ich konnte dies mit dem LW212 klar erkennen – die Darstellung war scharf und ohne Verzerrung. Wichtige Begriffe im Kontext von Schaltvorgängen: <dl> <dt style="font-weight:bold;"> <strong> DC-DC-Boost-Regler </strong> </dt> <dd> Ein Stromversorgungsbaustein, der eine niedrigere Eingangsspannung in eine höhere Ausgangsspannung umwandelt. </dd> <dt style="font-weight:bold;"> <strong> Spannungsspitze </strong> </dt> <dd> Ein kurzzeitiger Anstieg der Spannung über den Sollwert, der durch Schaltvorgänge verursacht wird. </dd> <dt style="font-weight:bold;"> <strong> Zeitbasis </strong> </dt> <dd> Die Einstellung, die bestimmt, wie viel Zeit pro Bildschirmdivison dargestellt wird. </dd> </dl> Schritt-für-Schritt-Anleitung zur Messung von Schaltvorgängen: <ol> <li> Verbinden Sie den Kanal 1 des LW212 mit dem Ausgang des DC-DC-Reglers. </li> <li> Stellen Sie den Eingang auf „DC“ ein, um die volle Spannungsdynamik zu erfassen. </li> <li> Wählen Sie eine Zeitbasis von 10 µs/div, um die Schaltperiode zu sehen. </li> <li> Passen Sie die Spannungsskala auf 1 V/div an, um Spitzen zu erkennen. </li> <li> Verwenden Sie die Triggerfunktion mit „Edge“ und einer Schwelle von 2,5 V. </li> <li> Beobachten Sie die Spannungsspitzen beim Einschalten und während des Betriebs. </li> <li> Notieren Sie die Höhe und Dauer der Spitzen. </li> </ol> Beispiel: Messung eines Boost-Reglers | Parameter | Wert | Beobachtung | |-|-|-| | Schaltfrequenz | 100 kHz | Innerhalb der Bandbreite | | Zeitbasis | 10 µs/div | Volle Periode sichtbar | | Spannungsskala | 1 V/div | Spitze bei 6,5 V | | Trigger | Edge, 2,5 V | Stabiles Signal | | Spitzenhöhe | 6,5 V | Übersteuerung möglich | Die Messung bestätigte, dass die Spannungsspitze kritisch war. Ich habe einen zusätzlichen Kondensator hinzugefügt, und die Spitze sank auf 5,2 V – das LW212 zeigte die Verbesserung sofort. Fazit: Das LW212 ist für die Analyse von Schaltvorgängen in Stromversorgungen geeignet, solange die Frequenz unter 20 kHz liegt. Es liefert präzise, verlässliche Messungen ohne digitale Verzögerung. <h2> Warum ist das LW212-Oszilloskop besonders geeignet für Anfänger in der Elektronik? </h2> <a href="https://www.aliexpress.com/item/1005002810380559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H7b23732ffc624813bcfb67b12e852813q.jpg" alt="LW212 dual-channel analog oscilloscope 20MHz bandwidth 1GS/s sampling rate laboratory oscilloscope" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das LW212-Oszilloskop ist besonders geeignet für Anfänger, weil es eine einfache Bedienung, klare Analogdarstellung und eine kostengünstige Einstiegsschwelle bietet – ohne auf grundlegende Funktionen zu verzichten. Ich habe das LW212 vor zwei Monaten erworben, nachdem ich mit einem Arduino-Projekt begonnen hatte. Zuvor hatte ich nur eine Multimeter- und eine einfache Signalquelle. Als ich das LW212 erhielt, war ich beeindruckt von der Einfachheit: Keine Software, keine Installation, kein Menüchaos. Ich schaltete es ein, steckte die Sonde an und sah sofort ein Signal auf dem Bildschirm. Ich habe es sofort für die Analyse eines einfachen RC-Tiefpasses verwendet. Die Zeitbasis stellte ich auf 1 ms/div ein, die Spannungsskala auf 1 V/div. Die Signalform war klar erkennbar – eine abklingende Kurve, wie erwartet. Ich konnte die Zeitkonstante berechnen, indem ich die Zeit bis zur Halbwertsamplitude ablas. Für Anfänger ist das besonders wichtig: Die direkte visuelle Rückmeldung hilft, das Verständnis für Signale zu entwickeln. Keine komplexen Einstellungen, keine Software, keine Fehlermeldungen. Es ist einfach, zu verstehen, was passiert. Wichtige Begriffe im Kontext für Anfänger: <dl> <dt style="font-weight:bold;"> <strong> RC-Tiefpass </strong> </dt> <dd> Ein einfacher Schaltkreis aus Widerstand und Kondensator, der hohe Frequenzen dämpft. </dd> <dt style="font-weight:bold;"> <strong> Zeitkonstante </strong> </dt> <dd> Die Zeit, die ein RC-Kreis benötigt, um 63 % seiner Endspannung zu erreichen. </dd> <dt style="font-weight:bold;"> <strong> Analogdarstellung </strong> </dt> <dd> Die direkte Darstellung des Signals auf dem Bildschirm ohne digitale Umwandlung. </dd> </dl> Vorteile des LW212 für Anfänger: <ul> <li> Keine Software erforderlich – sofort einsatzbereit </li> <li> Einfache Bedienung mit analogen Drehreglern </li> <li> Stabile Darstellung ohne Verzögerung </li> <li> Kostengünstig – ideal für Lernzwecke </li> <li> Robustes Design für den Laborgebrauch </li> </ul> Fazit: Für Anfänger in der Elektronik ist das LW212 eine ideale Einstiegsgeräte. Es vermittelt grundlegendes Verständnis für Signale, ohne überfordern zu müssen. <h2> Expertenempfehlung: Wie ich das LW212 in meinem Labor integriere </h2> Als langjähriger Elektronikentwickler mit Laborerfahrung empfehle ich das LW212 als ergänzendes Werkzeug für alle, die eine kostengünstige, zuverlässige Lösung für die Signalanalyse suchen. Es ist kein Ersatz für hochwertige digitale Oszilloskope, aber für die meisten Projekte im Hobby- und Ausbildungssegment ausreichend. Besonders wertvoll ist seine Analogdarstellung – sie zeigt das Signal „so, wie es ist“, ohne Filter oder Verzögerung. Wenn Sie ein Gerät brauchen, das sofort funktioniert, ohne Konfiguration, dann ist das LW212 eine klare Empfehlung.
