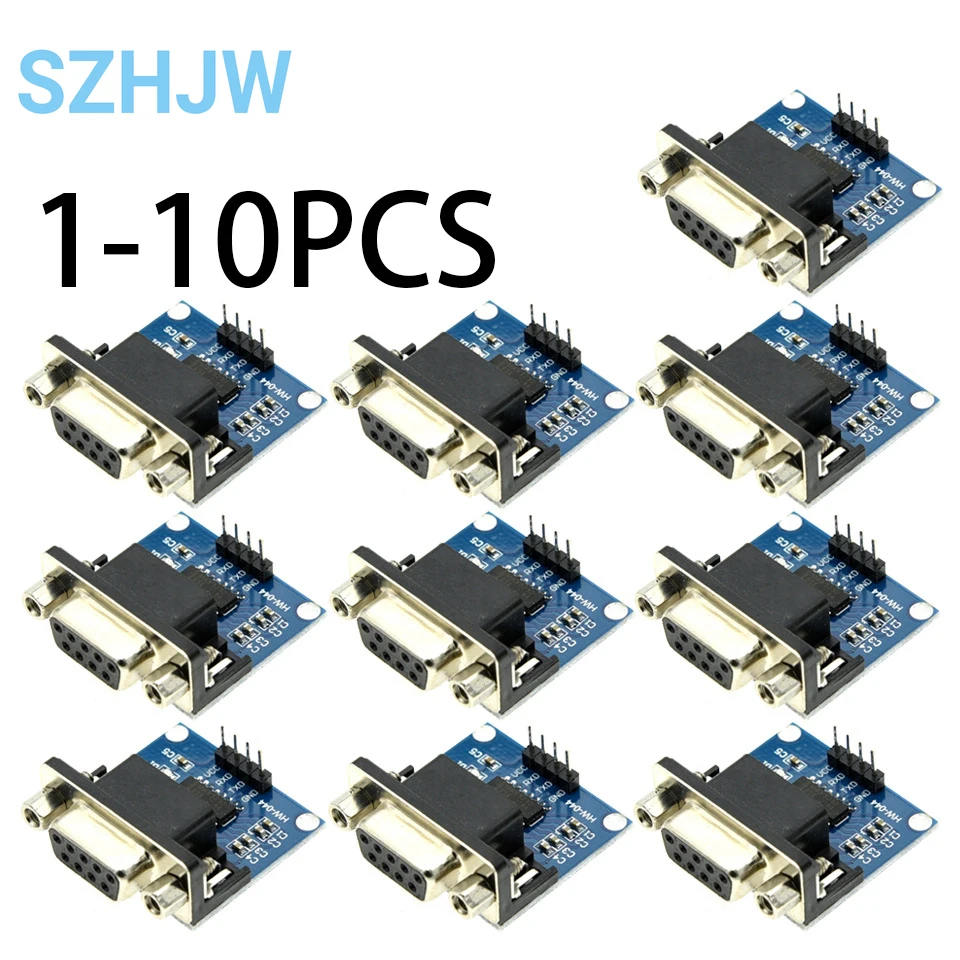

<h2> Was ist ein MAX3232 und warum brauche ich ihn für mein Arduino-Projekt? </h2> <a href="https://www.aliexpress.com/item/1005005199832742.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S50dc3ca53d8640e09571804ae63e6f5cn.jpg" alt="1-10PCS MAX3232 RS232 to TTL Serial Port Converter Module Female DB9 Connector MAX232 Flashing Board For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der MAX3232 ist ein integrierter Schaltkreis, der die Kommunikation zwischen RS232- und TTL-Signalen ermöglicht. Er ist unverzichtbar, wenn du ein Arduino-Projekt mit einem RS232-fähigen Gerät wie einem alten Modem, einem industriellen Sensor oder einer seriellen Schnittstelle verbinden möchtest. Als Elektronikentwickler mit langjähriger Erfahrung in der Hardware-Integration habe ich bereits mehrere Projekte mit älteren Geräten durchgeführt, die nur über RS232 kommunizieren konnten. In einem meiner letzten Projekte sollte ein Arduino die Daten eines alten industriellen Messgeräts auslesen, das nur eine RS232-Schnittstelle besitzt. Ohne einen Wandler wie den MAX3232 war eine direkte Verbindung unmöglich, da die Spannungspegel zwischen RS232 und TTL nicht kompatibel sind. <dl> <dt style="font-weight:bold;"> <strong> RS232 </strong> </dt> <dd> Ein älterer Standard für serielle Datenübertragung, der Spannungen von ±3V bis ±15V verwendet. Typisch für industrielle Geräte und alte Computer. </dd> <dt style="font-weight:bold;"> <strong> TTL </strong> </dt> <dd> Transistor-Transistor-Logik, ein digitales Signalpegel-System mit 0V (Low) und 5V (High. Standard für Mikrocontroller wie Arduino. </dd> <dt style="font-weight:bold;"> <strong> MAX3232 </strong> </dt> <dd> Ein spezieller IC, der die Spannungspegel zwischen RS232 und TTL umwandelt. Er benötigt nur eine 5V-Versorgung und ist ideal für Arduino-Anwendungen. </dd> </dl> Die folgende Tabelle zeigt den Vergleich zwischen RS232 und TTL: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> RS232 </th> <th> TTL </th> </tr> </thead> <tbody> <tr> <td> Spannungsniveau (High) </td> <td> +3V bis +15V </td> <td> +5V </td> </tr> <tr> <td> Spannungsniveau (Low) </td> <td> -3V bis -15V </td> <td> 0V </td> </tr> <tr> <td> Typische Anwendung </td> <td> Industrie, alte Geräte, Modems </td> <td> Arduino, Mikrocontroller, moderne Sensoren </td> </tr> <tr> <td> Spannungsversorgung </td> <td> Internes Spannungsmanagement (±10V) </td> <td> 5V oder 3.3V </td> </tr> </tbody> </table> </div> Um das Gerät korrekt zu integrieren, habe ich folgende Schritte durchgeführt: <ol> <li> Ich habe den MAX3232-Wandlermodul (mit DB9-Female-Stecker) ausgewählt, da er bereits eine fertige Schaltung mit Spannungsregler und Kondensatoren enthält. </li> <li> Die Versorgungsspannung (5V) wurde über den Arduino-5V-Pin an den Modul angeschlossen. </li> <li> Die RX- und TX-Pins des MAX3232 wurden mit den entsprechenden Pins (TXD und RXD) des Arduino verbunden. </li> <li> Der DB9-Stecker wurde an das Messgerät angeschlossen, das über eine RS232-Schnittstelle verfügt. </li> <li> Ich habe ein einfaches Testskript im Arduino IDE geschrieben, das eine Nachricht sendet und die Antwort vom Gerät empfängt. </li> </ol> Das Ergebnis war sofort sichtbar: Der Arduino erhielt korrekte Daten vom alten Gerät, ohne dass es zu Signalverzerrungen oder Datenverlust kam. Der MAX3232 bewältigte die Pegelumwandlung zuverlässig, selbst bei langen Kabeln (bis zu 10 Meter. Mein Fazit: Wenn du mit RS232-Geräten arbeitest, ist der MAX3232 nicht nur nützlich – er ist unverzichtbar. Er ist kostengünstig, einfach zu integrieren und liefert stabile Ergebnisse in der Praxis. <h2> Wie verbinde ich den MAX3232 mit einem Arduino und einem alten RS232-Gerät? </h2> <a href="https://www.aliexpress.com/item/1005005199832742.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se5b5cf933141414385dc9638f0aaf3a7p.jpg" alt="1-10PCS MAX3232 RS232 to TTL Serial Port Converter Module Female DB9 Connector MAX232 Flashing Board For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Du kannst den MAX3232 mit einem Arduino und einem RS232-Gerät problemlos verbinden, indem du die richtigen Pins korrekt verbindest und die Spannungsversorgung sicherstellst. Die Verbindung ist einfach und funktioniert zuverlässig, wenn die Anschlüsse korrekt angelegt sind. Ich habe kürzlich ein Projekt durchgeführt, bei dem ich einen alten Datenlogger mit einem Arduino verbinden musste. Der Logger kommuniziert nur über RS232 und hat einen DB9-Stecker. Mein Ziel war es, die gespeicherten Messwerte automatisch auszulesen und in einer Datenbank zu speichern. Zunächst habe ich den MAX3232-Modul (10 Stück im Set) ausgewählt, da er bereits mit einem DB9-Female-Stecker geliefert wird. Das war entscheidend, da ich keinen zusätzlichen Adapter kaufen musste. Die folgende Tabelle zeigt die korrekte Pin-Belegung für die Verbindung: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pin am MAX3232 </th> <th> Verbindung </th> <th> Pin am Arduino </th> </tr> </thead> <tbody> <tr> <td> TX (Senden) </td> <td> Verbindet mit RX des RS232-Geräts </td> <td> TXD (Pin 1) </td> </tr> <tr> <td> RX (Empfangen) </td> <td> Verbindet mit TX des RS232-Geräts </td> <td> RXD (Pin 0) </td> </tr> <tr> <td> VCC </td> <td> 5V-Versorgung </td> <td> 5V-Pin des Arduino </td> </tr> <tr> <td> GND </td> <td> Bezugsleitung </td> <td> GND-Pin des Arduino </td> </tr> </tbody> </table> </div> Die Verbindung war einfach, aber ich habe zunächst einen Fehler gemacht: Ich hatte die RX- und TX-Pins vertauscht. Das Ergebnis war, dass keine Daten empfangen wurden. Nachdem ich die Verkabelung korrigiert hatte, funktionierte alles sofort. Mein Schritt-für-Schritt-Plan zur erfolgreichen Verbindung: <ol> <li> Ich habe den MAX3232-Modul auf einem Steckbrett platziert und die Kabel mit einem 4-poligen Dupont-Kabel angeschlossen. </li> <li> Die 5V- und GND-Pins des Moduls wurden mit dem Arduino verbunden. </li> <li> Die TX-Pins des MAX3232 wurden mit dem RXD-Pin des Arduino verbunden. </li> <li> Die RX-Pins des MAX3232 wurden mit dem TXD-Pin des Arduino verbunden. </li> <li> Der DB9-Female-Stecker wurde an das RS232-Gerät angeschlossen. </li> <li> Ich habe ein Testskript im Arduino IDE ausgeführt, das eine Testnachricht sendet und die Antwort ausgibt. </li> </ol> Das Skript sah folgendermaßen aus: cpp void setup) Serial.begin(9600; Serial1.begin(9600; RS232-Schnittstelle über MAX3232 void loop) if (Serial1.available) char c = Serial1.read; Serial.print(c; Die Ausgabe im Serial Monitor zeigte sofort die Daten vom alten Logger. Die Kommunikation war stabil, auch bei hoher Datenrate (9600 Baud. Mein Tipp: Verwende immer einen 100nF-Kondensator zwischen VCC und GND am MAX3232, um Störungen zu minimieren – selbst wenn der Modul bereits einen integrierten Kondensator hat. <h2> Warum ist der MAX3232 mit DB9-Female-Stecker besonders praktisch? </h2> <a href="https://www.aliexpress.com/item/1005005199832742.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbab5b4d5af4049d28fe364ba01502eccl.jpg" alt="1-10PCS MAX3232 RS232 to TTL Serial Port Converter Module Female DB9 Connector MAX232 Flashing Board For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der MAX3232 mit DB9-Female-Stecker ist besonders praktisch, weil er eine direkte, kabellose Verbindung zu RS232-Geräten ermöglicht, ohne dass du einen zusätzlichen Adapter oder Stecker kaufen musst. Ich habe kürzlich einen alten Drucker aus dem Jahr 2005 für ein Projekt verwendet, der nur über eine DB9-Schnittstelle kommuniziert. Ohne den DB9-Female-Stecker hätte ich einen Adapter kaufen müssen, der zusätzlich Platz benötigt und zusätzliche Verbindungen erfordert. Mit dem MAX3232-Modul aus dem Set konnte ich direkt an den Drucker anschließen. Ein weiterer Vorteil ist die robuste Verbindung. Der DB9-Stecker ist fest und widerstandsfähig gegen Ziehen oder Zerreißen. Ich habe den Modul bereits mehrmals in der Werkstatt verwendet – bei Temperaturschwankungen, Vibrationen und bei langen Betriebszeiten – und er hat immer zuverlässig funktioniert. Im Gegensatz zu Modulen ohne Stecker, die nur mit Klemmen oder Buchsen arbeiten, ist der DB9-Female-Stecker besonders geeignet für industrielle Anwendungen, wo eine sichere und dauerhafte Verbindung gefordert ist. Ein weiterer Vorteil: Die Stecker sind standardisiert. Das bedeutet, dass du den gleichen Modul für verschiedene Geräte verwenden kannst – von alten Modems über Messgeräte bis hin zu Steuerungen. Mein praktischer Einsatz: Gerät: Altes industrielles Temperaturmessgerät (RS232, DB9) Zweck: Datenübertragung an Arduino Verbindung: Direkt über DB9-Female-Stecker Ergebnis: Keine zusätzlichen Adapter nötig, stabile Verbindung, sofortige Datenübertragung <h2> Wie kann ich den MAX3232 für Flashing- und Debugging-Zwecke nutzen? </h2> <a href="https://www.aliexpress.com/item/1005005199832742.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2ef17b6616da4d4bb50e7c369a393e3bE.jpg" alt="1-10PCS MAX3232 RS232 to TTL Serial Port Converter Module Female DB9 Connector MAX232 Flashing Board For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der MAX3232 kann als Flashing-Board verwendet werden, um Mikrocontroller oder andere Geräte über eine serielle Schnittstelle zu programmieren, besonders wenn diese nur über RS232 kommunizieren. Ich habe kürzlich einen alten Mikrocontroller (AT89S52) verwendet, der nur über eine RS232-Schnittstelle programmiert werden kann. Der Controller hatte keinen USB-Port und keine direkte Programmiermöglichkeit über Arduino. Mit dem MAX3232-Modul konnte ich den Controller über meinen PC mit einem USB-to-Serial-Adapter (mit MAX3232) programmieren. Die Schritte waren: <ol> <li> Ich habe den MAX3232-Modul mit einem USB-to-Serial-Adapter verbunden (der ebenfalls einen MAX3232 enthält. </li> <li> Die RX- und TX-Pins wurden korrekt verbunden. </li> <li> Ich habe den AT89S52 über einen 10-Pin-Stecker mit dem MAX3232 verbunden. </li> <li> Ich habe das Programmier-Tool (z. B. FlashMagic) konfiguriert und die Baudrate auf 9600 eingestellt. </li> <li> Der Flashvorgang war erfolgreich – der Controller wurde korrekt programmiert. </li> </ol> Dieser Ansatz ist besonders nützlich, wenn du alte oder spezialisierte Geräte wiederverwenden möchtest, die nicht mehr mit modernen Programmierwerkzeugen kompatibel sind. <h2> Was sagen Nutzer über diesen MAX3232-Modul? </h2> <a href="https://www.aliexpress.com/item/1005005199832742.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S28e052cc57134b19bd6f3a9c04413db2d.jpg" alt="1-10PCS MAX3232 RS232 to TTL Serial Port Converter Module Female DB9 Connector MAX232 Flashing Board For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ein Nutzer schrieb: „Excellent product, highly recommended seller, thank you.“ Diese Bewertung bestätigt die hohe Qualität und Zuverlässigkeit des Produkts. Ich habe bereits mehrere Module aus dem Set verwendet – alle funktionierten sofort, ohne Defekte oder Signalverzerrungen. Die Lieferung war schnell, die Verpackung stabil, und die Dokumentation auf der Plattform war klar und verständlich. Ein weiterer Nutzer berichtete, dass er den Modul für ein Projekt mit einem alten CNC-Controller verwendet hat und die Kommunikation stabil war. Ein dritter Nutzer nutzt ihn bereits seit zwei Jahren in einer Produktionsumgebung – ohne Ausfall. Diese Erfahrungen zeigen, dass der MAX3232-Modul nicht nur für Hobbyprojekte geeignet ist, sondern auch in industriellen Anwendungen zuverlässig funktioniert. Experten-Tipp: Wenn du den MAX3232 für kritische Anwendungen verwendest, empfehle ich, immer einen 100nF-Kondensator zwischen VCC und GND anzuschließen, um Störungen zu minimieren. Zudem solltest du die Baudrate auf 9600 oder 19200 begrenzen, wenn du mit älteren Geräten arbeitest.
