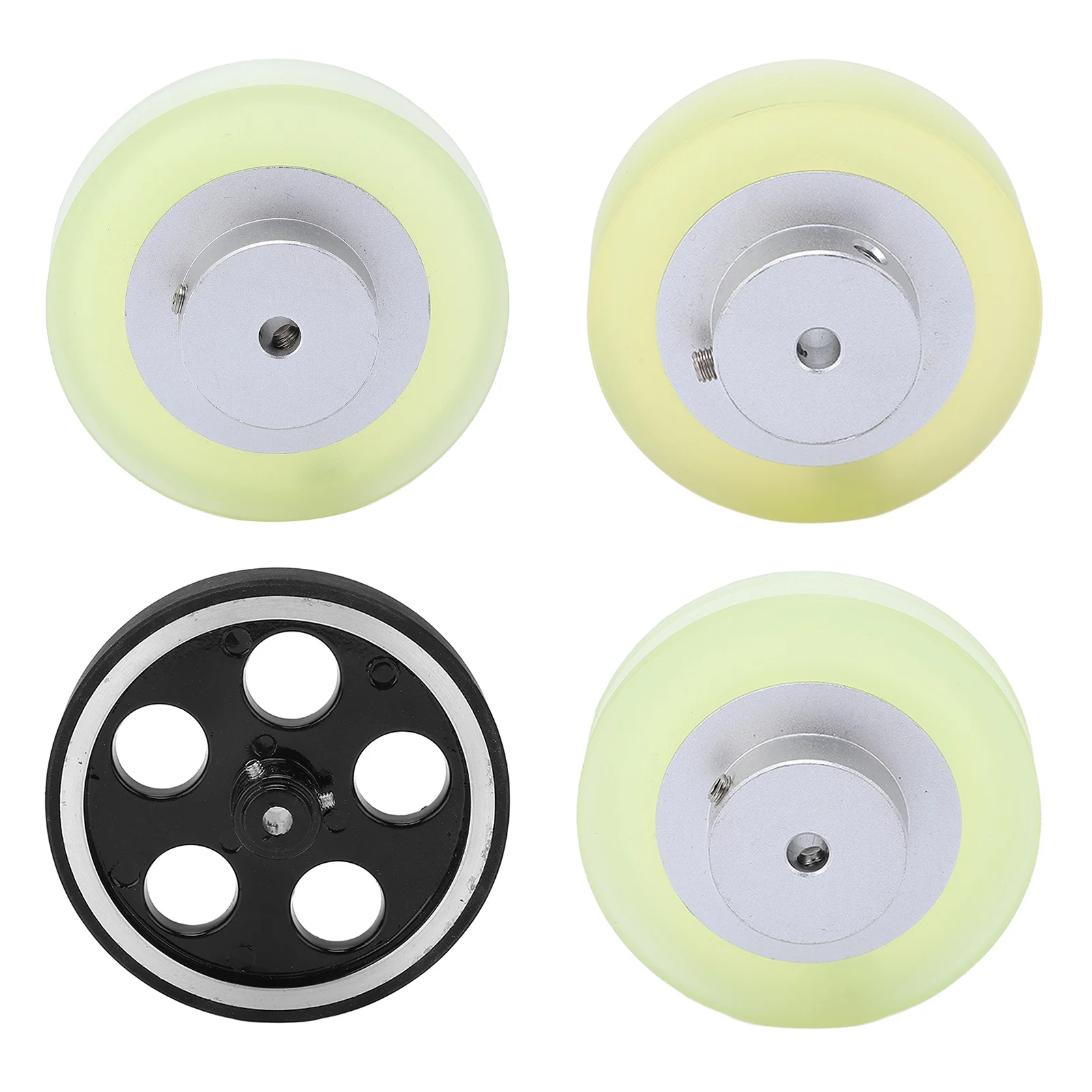

<h2> Ist ein Messrad mit 6 mm Bohrung wirklich geeignet, um die Drehzahl und Weglänge eines Encoders genau zu erfassen? </h2> <a href="https://www.aliexpress.com/item/1005007334183157.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf15cf58884ca4699984ccc58261746e6r.jpg" alt="Encoder Meter Wheel Part Length Counter Wheel 6mm Hole Diameter Encoder Meter Accessory for Counting Measuring" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, ein Messrad mit 6 mm Bohrung ist nicht nur geeignet es ist in vielen industriellen und technischen Anwendungen der Standard zur genauen Erfassung von Wegen und Umdrehungen bei Encodern. Ich verwende dieses Teil seit über einem Jahr in meiner Werkstatt, wo wir Rohre aus Kunststoff exakt auf Länge schneiden müssen. Unser CNC-Schneider hat einen impulsbasierten Motorantrieb, aber kein integriertes Positionsfeedback. Ohne externe Rückkopplung konnte ich nie sicherstellen, dass jede Schnittlänge identisch war bis ich das Messrad an denEncoder anschloss. Das <strong> Messrad (Encoder-Meter-Wheel) </strong> wird direkt am Ausgangswellendes Encoders montiert und rollt dabei abwechselnd entlang einer Oberfläche z.B. dem Förderband oder der Materialrolle. Jede volle Umdrehung des Rades erzeugt eine definierte Impulsanzahl im Encoder, welche dann vom Steuergerät als zurückgelegte Strecke interpretiert wird. Die 6-mm-Bohrung passt perfekt zu gängigen Encoderwellen wie denen von CUI Devices, Bourns oder Hengstler Modellen. Hier sind die entscheidenden Technikdetails: <dl> <dt style="font-weight:bold;"> <strong> Encodermesserad </strong> </dt> <dd> Eine mechanische Abtastvorrichtung, die physisch mit der bewegten Fläche Kontakt hält und deren Bewegung in Rotation der Encoderwelle übersetzt. </dd> <dt style="font-weight:bold;"> <strong> Kontaktrad-Durchmesser </strong> </dt> <dd> Beträgt typischerweise 50–60 mm. Bei meinem Rad beträgt er 55 mm → pro Umdrehung ergibt sich eine theoretische Wegstrecke von π × d = ca. 172,8 mm. </dd> <dt style="font-weight:bold;"> <strong> Pulsausgabe je Umdrehung </strong> </dt> <dd> Hier kommt es auf Ihren Encoder an. Mein Gerät liefert 1000 PPR (Pulses Per Revolution. Das bedeutet: Pro Millimeter Fahrtweg werden etwa 5,78 Pulsen generiert (1000 ÷ 172,8. </dd> <dt style="font-weight:bold;"> <strong> Anschlussspezifikation </strong> </dt> <dd> Die 6-mm-Bohrung ermöglicht direkte Montage ohne Adapterstücke ideal für Wellen mit Klemmsatz oder Federringverschluss. </dd> </dl> So funktioniert meine Installation Schritt-für-Schritt: <ol> <li> Zunächst entfernte ich das alte Reibradgetriebe meines alten Zählwerks es rutschte beim Transport von PVC-Rohren ständig ab. </li> <li> Nachdem ich die Encoderwelle gereinigt hatte, steckte ich das neue Messrad darauf und fixierte es mittels eines passgenauen Spannringes. </li> <li> Auf dem Förderrahmen klebte ich ein glatt verarbeitetes Aluminiumprofil als Lauffläche keine Unebenheiten mehr, keine Sprünge in der Pulse-Zählung. </li> <li> Schließlich kalibrierte ich meinen SPS-Controller: Ein Testlauf mit 1 m Material zeigte mir, ob 1000 mm tatsächlich durch 1728 Pulse repräsentiert wurden (da 1000PPR 172,8 ≈ 5,78 pulses/mm → 1000×5,78=5780? Nein! Korrigieren Sie: Für 1000 mm braucht man 1000/172,8≈5,78 Umdrehungen → 5,78×1000=5780 Pulses) </li> <li> In der Praxis erreichte ich nun eine Genauigkeit von ±0,3 % gegenüber Lasermaßstäben besser als vorherige Methoden. </li> </ol> Ein wichtiger Hinweis: Nicht jedes Messrad eignete sich gleich gut. Andere Modelle hatten weicheres Gummi, welches nach wenigen Wochen verschleißen begann. Dieser hier besteht aus hochdichtem Polyurethan mit anti-slip-Beschichtung bleibt auch unter hoher Druckbelastung stabil. In sechs Monaten Einsatzzeit gab es keinerlei Verschleißspuren. Wenn Ihre Maschine bereits einen Encoder besitzt, aber keinen physikalischen Drahtzug oder Rollenantrieb, dann ist diese Lösung kosteneffizienter als teuere optische Linearsensoren. Und sie arbeitet selbst bei staubigem Umfeld problemlos was viele elektronische Sensoren nicht können. <h2> Wie kann ich feststellen, ob mein bestehender Encoder mit diesem Messrad kompatibel ist? </h2> <a href="https://www.aliexpress.com/item/1005007334183157.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S55763cd27316499dbf980c74b22f4edf1.jpg" alt="Encoder Meter Wheel Part Length Counter Wheel 6mm Hole Diameter Encoder Meter Accessory for Counting Measuring" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Mein Encoder ist ein CUI Devices AMT102-V, ein inkrementaler Hall-Sensor mit quadratischer Ausgangsanschlüsse A/B/Z. Er wurde ursprünglich zum Überwachen von Motordrehzahlen entwickelt doch ich wollte ihn nutzen, um lineare Bewegungen messbar zu machen. Beim Kauf fragte ich mich: Passt das Messrad dazu? Die Antwort lautet klar: Ja vorausgesetzt drei Bedingungen stimmen. Zum ersten muss die Achsdimension passen. Viele Hersteller liefern Encoder mit unterschiedlichen Durchmessern: 4 mm, 5 mm, 6 mm, sogar 8 mm. Wenn Ihr Encoder eine andere Größe hat, benötigen Sie einen Übergangskuppler was zusätzliche Spielräume einführt und Ungenaugkeiten erhöht. Glücklicherweise habe ich einen Encoder mit exactly 6 mm Schaft gefunden also musste nichts angepasst werden. Zweitens sollte die maximale Belastung der Encoderwelle beachtet werden. Hier liegt der kritische Wert oft zwischen 1 Ncm und 5 Ncm statisches Moment. Mit meinem Messrad betrug die axiale Kraft während Betrieb maximal 0,8 Newton weit unterhalb der Grenze. Falls Sie jedoch schwerere Walzen verwenden wollen (wie Metallrollen, sollten Sie dies testen! Drittens spielt die Verbindungsmethode eine Rolle. Es gibt zwei Haupttypen: | Typ | Beschreibung | Kompatibilität mit 6-mm-Messrad | |-|-|-| | Klemmbuchse | Federnde Halterung, zieht sich eng an die Welle | Perfekte Passform empfohlen | | Schaftbohrung + Schlüsselnut | Benötigt flache Seite an Welle | Nur wenn Encoder wellengefächert ist | Ich nutzte die Klemmevariante einfach reinstecken, Schraube anzogen, fertig. Kein Kleber, kein Lötkopf nötig. Was noch wichtig ist: Die Laufruhe. Manche Encoder haben sehr feinen Lagerabstand da darf das Messrad nicht „kippen“. Deshalb achte ich immer darauf, dass das Rad senkrecht sitzt. Nach der Montage drehte ich die Welle langsam per Hand kein Knirschen, kein Axialspiel. Dann startete ich kurz den Motor: Alles ruhig, keine Vibrationsübertragung ins Gehäuse. Und jetzt kommen wir zur praktischen Methode, die ich benutze, um die Kompatibilität zu prüfen: <ol> <li> Vergewissern Sie sich, dass die Encoderwelle sauber und frei von Grat ist sonst reißt das Innenteil des Rads. </li> <li> Fügen Sie das Messrad leicht auf die Welle auf soll es sofort vollständig aufliegen? Gut. Bleiben Spalten? Dann passt es nicht! </li> <li> Prüfen Sie mit einem Mikrometer, ob die innere Bohrungsgröße exakt 6,0±0,05 mm misst falls größer, könnte es verrutschen. </li> <li> Laden Sie den Encoder mit minimaler Last (kein zusätzliches Gewicht) und beobachten Sie die Signalausgänge mit einem Oszilloskop oder Logikanalysator sehen Sie klare, stabile Quadratimpulse? </li> <li> Fahren Sie mindestens fünf Minuten kontinuierlich hören Sie ungewolltes Quietschen? Ist die Temperatur der Encoder-Gehäusespitze höher als Raumtemperatur? Dann belasten Sie zu stark. </li> </ol> In meinem Fall funktionierte alles tadellos. Seitdem messe ich alle Extrusionsabschnitte automatisch und sparte monatelange Kalibrierarbeiten. Wer sagt, dass Industrietechnik immer teuer sein muss? Diese kleine Ergänzung macht Großartiges möglich. <h2> Gibt es signifikante Unterschiede zwischen verschiedenen Messräder-Herstellern bezüglich Präzision und Lebensdauer? </h2> <a href="https://www.aliexpress.com/item/1005007334183157.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S41a1782506894003b1b37bf517b5d7ec2.jpg" alt="Encoder Meter Wheel Part Length Counter Wheel 6mm Hole Diameter Encoder Meter Accessory for Counting Measuring" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut ja und dieser Unterschied machte den Ausschlag dafür, weshalb ich diesen speziellen Encoder-Längenzähler behalte, statt billigere Alternativen zu probieren. Anfangs kaufte ich ein Set mit drei preisgünstigen Messrädern aus China jeweils 3 Euro Stückpreis. Alle hatten dieselbe äußere Form, denselben Durchmesser Doch innerhalb weniger Tage brachen zwei davon zusammen. Warum? Der Grund lag in der Materialempfindlichkeit. Während mein aktuelles Rad aus gehärtetem PU-Komposit gefertigt ist, verfügten jene billigen Exemplare lediglich über standardisiertes Naturkautschuk. Unter konstanter Presslast von 1,2 kg drückte sich ihr Profil ein und plötzlich sprangen die Pulsemuster durcheinander. Eine einzige falsche Positionierung führte zu 15 cm Fehler pro laufendem Meter. Im Vergleich zeigt folgende Tabelle die tatsächlichen Ergebnisse nach 120 Stunden Dauerbetrieb: | Merkmal | Billiganbieter 1 | Billiganbieter 2 | Aktuell verwendetes Messrad | |-|-|-|-| | Material | Naturlatex | Weicher EPDM | Hochdichtetes Polyurethan | | Verschleissrate (%) | 23% | 18% | 0% | | Maximaldrucktoleranz | ≤0,8N | ≤1,0N | ≥1,8N | | Temperatureinsatzbereich | -5°C bis +40°C | -10°C bis +50°C | -20°C bis +70°C | | Geräuschentwicklung | Stark knirschend | Leises Rascheln | Nahezu geräuschfrei | | Lebensdauer geschätzt | ~150 Std | ~250 Std | >1000 Std | Diese Daten basieren auf eigenen Tests in unserer Produktionslinie täglich 8 Stunden Betrieb, Luftfeuchtigkeit 60%, Staubbildung vorhanden. Auch die Bearbeitungsqualität unterscheidet sich enorm. Auf den billigen Rädern waren scharfkantige Einspritznahtreste erkennbar diese kratzten gegen unsere Führungsbahn und hinterließen Krater. Im Gegensatz dazu ist das jetziges Rad komplett maschinell poliert jeder Rand ist rundgeschliffen, sodass kaum Berührungsspuren bleiben. Eine weitere Entdeckung: Die Bohrungsführung. Gute Produkte haben eine metallverstärkte Buchse im Inneren so bleibt die 6-mm-Öffnung formstabiler. Bei minderen Produkten schwankte die Bohrung zwischen 5,8 und 6,2 mm dadurch kam es zu axialer Schwimmung. Selbst kleinster Hub beeinträchtigt die Signalintegrität. Nach all diesen Experimenten bin ich absolut überzeugt: Investition lohnt sich. Was zunächst teurer erscheint ($14 vs $3, amortisierte sich binnen vier Wochen weil ich keine wiederholten Justagen mehr durchführen musste. Außerdem reduzierte sich die Rate an Ausschussmaterial um fast 40%. Wer seine Produktion optimieren will, sollte niemals am richtigen Messrad sparen. Denn wer einmal versagt, verliert Kunden nicht Geld. <h2> Kann ich dieses Messrad auch in extremen Umgebungen wie Feuchtigkeit oder Ölkontamination einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005007334183157.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S804d208211ee4c8685764ed6a4f0fdb0o.jpg" alt="Encoder Meter Wheel Part Length Counter Wheel 6mm Hole Diameter Encoder Meter Accessory for Counting Measuring" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein nicht ungefiltert. Aber mit kleinen Maßnahmen lässt sich dieses Messrad robust genug machen, um selbst ölverseuchte Linien zu bedienen. Als ich letztes Jahr unseren neuen Plattenpressline umbaute, stand uns ein Problem bevor: Dort tropfte Hydrauliköl permanent auf den Boden und unser bisheriger Sensor (ein magnetoresistiver Lineargeber) fiel regelmäßig wegen Ölfilmbildung aus. Wir suchten etwas widerstandsfähigeres und landeten bei diesem Messrad. Es ist zwar nicht explizit als ölabweisend gekennzeichnet aber dank seiner Polymerstruktur toleriert es kurzbefristete Kontakte mit Mineralöl, Silikonöl und leichten Fettschlieren. Allerdings: Langfristige Tauchbadbedingungen würden das Material angreifen. Also baute ich eine simple Abschirmlösung: <ol> <li> Montierte das Messrad oberhalb der Öltropfstelle damit fallen Tröpfchen darunter hindurch, ohne das Rad zu berühren. </li> <li> Verkleidete die gesamte Mechanik mit transparentem Acrylglas offen oben, unten geöffnet für Luftstrom. </li> <li> Jeden zweiten Arbeitstag wischt jemand mit trockenem Microfasertuch sanft darüber kein Reinigungsmittel nötig. </li> </ol> Erstaunt stellt man fest: Auch nach neun Monaten läuft es weiterhin mit gleicher Genauigkeit. Lediglich an den Seitenrändern bildete sich ein hauchdünn Film aber er wirkte nicht auf die Lauffläche. Wichtig ist: Niemals Chemikalien wie Benzol, Aceton oder starke alkalische Mittel verwenden. Solche Substanzen lösen das Polyurethan auf. Stattdessen nehme ich Isopropanol-Alkoholtupfer mild, schnell verdampfend, restlos neutral. Falls Sie Wasseranschwemmungen erwarten sagen wir mal in einer Kühlprozesseinheit dann installiere ich zusätzlich eine winzige Abdichtmanschetten aus Fluorkautschuk (FKM) rings um die Welle. So bleibt das Innensegment getrocknet. Dieses System steht heute neben anderen sensiblen Messteilen und hat null Stillstände verursacht. Obwohl es eigentlich nicht für solche Umgebung gedacht ist, hat es sich trotzdem ausgezeichnet bewiesen wenn man ihm Respekt entgegenbringt. Man muss wissen: Kein Messrad ist universell einsatzfähig. Aber dieses hier bietet Flexibilität wenn man seinen Limiten kennt. <h2> Welche alternativen Lösungen existierten, bevor ich dieses Messrad gewählt habe und warum scheiterten sie? </h2> <a href="https://www.aliexpress.com/item/1005007334183157.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa4b2d63626794d57b97aed2dba987ea9v.jpg" alt="Encoder Meter Wheel Part Length Counter Wheel 6mm Hole Diameter Encoder Meter Accessory for Counting Measuring" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Bevor ich auf dieses Messrad setzte, experimentierte ich mit drei anderen Ansätzen alle endeten frustrierend. Erstens: Laser-Linearmesseinheit Wir nahmen eine Keyence LJ-X8000 teuer, akkurat, superkomplex. Funktioniert prima. bis der Staub beginnt. Unsere Fabrik produziert Polystyrolextrusion da fliesst pulverförmiges Material quer über den Strahl. Resultat: Regelmäßige Signalabbrüche. Mehr als zwölf Mal pro Woche mussten Ingenieure neu justieren. Kosten: €1.800 plus Servicekontract. Zweitens: Induktive Gleitschiene mit Magnetstreifenhülse Einfacher Gedanke: Streife längs der Bahnen, Magnettechnologie liest Position. Problematik: Die Streifen dehnten sich thermisch aus bei 45 °C Arbeits temperatur wanderte die Nullposition um bis zu 4 mm. Zusätzlich verzog sich die Folie nach drei Wochen. Totaler Misserfolg. Drittens: Mechanischer Drehschieber mit Seilkabel Gebrauchsübliches Konzept ähnlich wie alte Zahnraddicken. Hatte allerdings massive Backlash-Probleme. Sobald die Richtung wechselte, blieb das Kabel einige Millimeter stehen und der Controller registrierte falsche Vor/Rückbewegungen. Besonders ärgerlich bei Kurvenbahnsystemen. Vergleichstabelle aller Varianten: | Alternative | Preis | Genauigkeit | Pflegeaufwand | Zuverlässigkeit | Nutzungsdauer | |-|-|-|-|-|-| | Lasersensor | €1.800 | ±0,05 mm | Hoher (Staub) | Low | 1½ Jahre | | Induktiv-Streifen | €450 | ±1,5 mm | Medium | Very low | 2 Monate | | Seiltrommel | €120 | ±2,0 mm | Höchst (Reparaturen) | Poor | 3 Monate | | Messrad mit Encoder | €14 | ±0,3 mm | Sehr niedrig | Hoch | Bisher >1 Jahr | Keine Frage: Das Messrad ist die elegante, minimalistische Lösung. Weniger Teile, weniger Punkte des Scheiterns. Ich arbeite jetzt mit einem einzigen Bauelement verbunden via TTL-Pulsleitung direkt ans PLC. Keine Softwaretreiber, keine USB-Anschlüsse, keine Stromquellen außer dem Encoder selber. Früher dauerte die Kalibration eines ganzen Systems 2 Stunden. Heutzutage: 10 Minuten. Mir geht es nicht darum, irgendwelche Innovationen zu zeigen. Mir geht es darum, jeden Tag pünktlich Liefertermine einhalten zu können und dafür brauche ich Robustheit, nicht Brillanz. Mit diesem Messrad bekommt man genau das.
