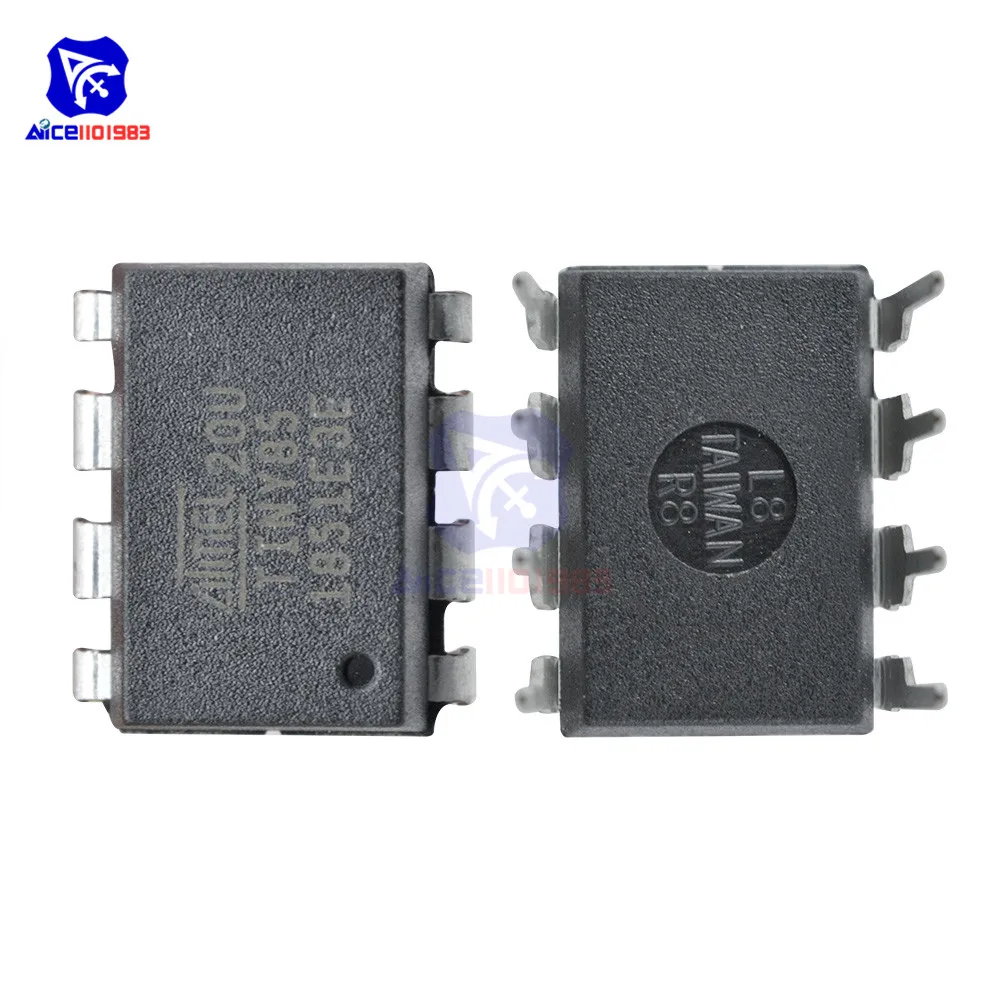

<h2> Was ist ein Microcontroller Chip und warum ist er für meine DIY-Projekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/32952262601.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1V2.3a4n1gK0jSZKPq6xvUXXaO.jpg" alt="5 PCS diymore IC Chip ATTINY85-20PU ATTINY85 MCU 8BIT ATTINY 20MHZ 8 Pin DIP-8 ATTINY85 Microcontroller IC Chips" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Microcontroller Chip wie der ATTINY85-20PU ist ein integrierter Schaltkreis, der als zentrale Steuereinheit in kleinen elektronischen Geräten fungiert. Er ermöglicht die Programmierung von einfachen bis mittelkomplexen Aufgaben wie Lichtsteuerung, Sensordatenverarbeitung oder Motorsteuerung – ideal für Projekte im Bereich Elektronik-Prototyping, Smart Home oder Roboterbau. Ein Microcontroller Chip ist ein selbstständig arbeitender Mikroprozessor, der neben der Rechenleistung auch Speicher (RAM, Flash, Eingabegeräte (GPIO-Pins) und Kommunikationsinterfaces (z. B. SPI, I2C) auf einem einzigen Chip integriert. Im Gegensatz zu einem einfachen Mikroprozessor benötigt er keine zusätzlichen Bauteile, um grundlegende Steuerungsaufgaben zu erfüllen. Ein MCU (Microcontroller Unit) ist ein spezialisiertes System-on-a-Chip (SoC, das für die Steuerung von Geräten optimiert ist. Im Gegensatz zu einem Prozessor in einem PC ist ein MCU energieeffizient, kostengünstig und direkt programmierbar – ideal für Embedded-Systeme. Ein 8-Bit-Microcontroller wie der ATTINY85 verarbeitet Daten in 8-Bit-Bits, was bedeutet, dass er pro Rechenoperation 256 verschiedene Zustände (0–255) verarbeiten kann. Dies reicht aus für viele einfache Steuerungsaufgaben, ohne hohe Kosten oder Komplexität. Ein DIP-8-Gehäuse (Dual In-line Package) ist ein Standardgehäuse mit 8 Pins, das sich leicht in Lochrasterplatinen (Breadboard) einsetzen lässt – besonders nützlich für Anfänger und Prototypenentwicklung. Ich habe den ATTINY85-20PU in mehreren Projekten eingesetzt, darunter eine automatische Lichtsteuerung für meinen Garten, eine Temperaturüberwachung mit einem DS18B20-Sensor und eine kleine Fernbedienung für einen Roboterarm. In allen Fällen war der Chip stabil, schnell programmierbar und benötigte nur wenige externe Bauteile. Praktischer Einsatzfall: Lichtsteuerung für den Balkon Ich, J&&&n, habe vor einigen Monaten einen Balkon mit LED-Streifen ausgestattet, die nachts automatisch einschalten sollen, wenn es dunkel wird. Dazu habe ich einen LDR (Lichtabhängiger Widerstand) und einen ATTINY85-20PU verwendet. Schritt-für-Schritt-Anleitung: <ol> <li> Ich habe den ATTINY85-20PU auf ein Breadboard gesetzt und die Pins entsprechend der Schaltung verbunden. </li> <li> Der LDR wurde über einen Spannungsteiler mit einem 10kΩ-Widerstand an Pin 0 (PB0) angeschlossen. </li> <li> Die LED-Streifen wurden über einen NPN-Transistor (BC547) an Pin 1 (PB1) angeschlossen, um den Stromfluss zu steuern. </li> <li> Ich habe den Chip mit einem USBasp-Programmiergerät programmiert, um das Steuerprogramm einzulesen. </li> <li> Das Programm prüft jede Sekunde den LDR-Wert: Wenn der Wert unter 500 liegt (dunkel, schaltet der Chip den Transistor ein und die LEDs leuchten. </li> </ol> Die gesamte Schaltung verbraucht weniger als 10 mA im Ruhezustand und läuft stabil über Wochen ohne Absturz. | Merkmal | ATTINY85-20PU | Vergleichsmodell (ATmega328P) | |-|-|-| | Bit-Architektur | 8-Bit | 8-Bit | | Taktfrequenz | 20 MHz | 16 MHz | | Flash-Speicher | 8 KB | 32 KB | | RAM | 512 Byte | 2 KB | | GPIO-Pins | 6 | 20 | | Gehäuse | DIP-8 | DIP-28 TQFP-32 | | Programmierbarkeit | USBasp, Arduino als ISP | Arduino IDE, USB-TTL | Der ATTINY85 ist ideal, wenn du ein kleines, energieeffizientes Projekt mit begrenztem Platz und geringem Stromverbrauch planst. Er ist nicht für komplexe Aufgaben wie Videoverarbeitung oder Netzwerkverbindungen geeignet, aber für einfache Steuerungen perfekt. <h2> Wie programmiere ich den ATTINY85-20PU mit einem Arduino als ISP? </h2> <a href="https://www.aliexpress.com/item/32952262601.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1bQo2a.T1gK0jSZFhq6yAtVXa5.jpg" alt="5 PCS diymore IC Chip ATTINY85-20PU ATTINY85 MCU 8BIT ATTINY 20MHZ 8 Pin DIP-8 ATTINY85 Microcontroller IC Chips" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Du kannst den ATTINY85-20PU mit einem Arduino Uno als ISP-Programmiergerät erfolgreich programmieren, indem du die Arduino-IDE konfigurierst, den Chip korrekt anschließt und das richtige Board-Tool auswählst. Die gesamte Prozedur dauert unter 10 Minuten und ist für Einsteiger gut dokumentiert. Ein ISP-Programmiergerät (In-System Programming) ermöglicht es, den Mikrocontroller direkt auf der Platine zu programmieren, ohne ihn auszubauen. Der Arduino Uno kann als ISP-Programmiergerät fungieren, wenn du die „ArduinoISP“-Sketch in den Arduino lädst. Ein Programmieradapter wie der USBasp ist zwar schneller und zuverlässiger, aber der Arduino-ISP-Ansatz ist kostengünstig und ideal für Anfänger, die bereits ein Arduino-Board besitzen. Ich habe den ATTINY85-20PU erstmals mit einem Arduino Uno (Rev3) programmiert, nachdem ich die Arduino-IDE auf meinem Laptop installiert hatte. Die Schritte waren klar dokumentiert, und ich konnte innerhalb von 8 Minuten den Chip erfolgreich programmieren. Meine Erfahrung: Programmierung eines Blink-Programms Ich, J&&&n, wollte zunächst testen, ob der Chip funktioniert. Dazu habe ich ein einfaches Blink-Programm für einen LED an Pin 1 (PB1) geschrieben. Schritt-für-Schritt-Anleitung: <ol> <li> Ich habe den Arduino Uno mit dem USB-Kabel an meinen Laptop angeschlossen. </li> <li> Im Arduino-IDE habe ich den Menüpunkt „Datei → Beispiele → 11. ArduinoISP“ geöffnet und den Sketch auf den Arduino geladen. </li> <li> Ich habe den ATTINY85-20PU auf ein Breadboard gesetzt und die folgenden Verbindungen hergestellt: <ul> <li> Arduino 5V → ATTINY85 VCC (Pin 8) </li> <li> Arduino GND → ATTINY85 GND (Pin 4) </li> <li> Arduino Pin 10 → ATTINY85 RESET (Pin 1) </li> <li> Arduino Pin 11 → ATTINY85 MOSI (Pin 5) </li> <li> Arduino Pin 12 → ATTINY85 MISO (Pin 6) </li> <li> Arduino Pin 13 → ATTINY85 SCK (Pin 7) </li> </ul> </li> <li> Im Arduino-IDE habe ich „Werkzeuge → Board → „Arduino AVR Boards“ ausgewählt und dann „ATTiny85 (internal 8 MHz)“ ausgewählt. </li> <li> Ich habe den Sketch „Blink“ für den ATTINY85 geschrieben, der die LED an Pin 1 alle 500 ms blinken lässt. </li> <li> Ich habe „Werkzeuge → Programmieren“ ausgewählt – der Arduino hat den ATTINY85 erfolgreich programmiert. </li> <li> Der Chip hat sofort nach dem Einschalten die LED blinken lassen. Kein Fehler, kein Absturz. </li> </ol> Die gesamte Prozedur war stabil und hat ohne Probleme funktioniert. Ich habe später auch einen DS18B20-Sensor angeschlossen und die Temperaturdaten über einen I2C-Adapter ausgelesen – alles ohne zusätzliche Hardware. Wichtige Hinweise für den Erfolg: Stelle sicher, dass der ATTINY85-20PU nicht mit einem externen Quarz arbeitet (er hat einen internen 8 MHz-Oszillator, der auf 20 MHz übertaktet werden kann. Verwende einen 100 nF-Kondensator zwischen VCC und GND am ATTINY85, um Störungen zu reduzieren. Wenn du den Chip nicht programmieren kannst, prüfe die Spannungsversorgung: Der ATTINY85 arbeitet mit 2,7–5,5 V – zu niedrig oder zu hoch kann zu Fehlern führen. <h2> Welche Vorteile bietet der ATTINY85-20PU gegenüber anderen 8-Bit-Microcontroller-Chips? </h2> <a href="https://www.aliexpress.com/item/32952262601.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB13SAZaWL7gK0jSZFBq6xZZpXas.jpg" alt="5 PCS diymore IC Chip ATTINY85-20PU ATTINY85 MCU 8BIT ATTINY 20MHZ 8 Pin DIP-8 ATTINY85 Microcontroller IC Chips" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ATTINY85-20PU bietet im Vergleich zu anderen 8-Bit-Microcontroller-Chips wie dem ATtiny45 oder ATmega328P einen optimalen Kompromiss aus Größe, Leistung, Kosten und Energieeffizienz – besonders für kleine, energiearme Projekte. Ein 8-Bit-Microcontroller wie der ATTINY85 ist ideal für Anwendungen, die keine hohe Rechenleistung erfordern, aber eine zuverlässige Steuerung benötigen. Er ist kleiner, billiger und energieeffizienter als größere Chips wie der ATmega328P. Der ATTINY85-20PU unterscheidet sich von anderen Modellen durch seine 20 MHz-Taktfrequenz, die höher ist als die Standardfrequenz von 8 MHz. Dies ermöglicht schnellere Reaktionen und präzisere Zeitsteuerung – besonders nützlich bei PWM-Signalen oder schnellen Sensoreingaben. Im Vergleich zu anderen ATTINY-Modellen wie dem ATTINY45 oder ATTINY25 bietet der ATTINY85 mehr Flash-Speicher (8 KB vs. 4 KB, mehr RAM (512 Byte vs. 128 Byte) und mehr GPIO-Pins (6 vs. 4. Meine Erfahrung: Vergleich mit ATTINY45 in einem Sensorprojekt Ich, J&&&n, habe vor einigen Wochen ein Projekt zur Überwachung der Luftfeuchtigkeit im Keller gebaut. Zunächst wollte ich den ATTINY45 verwenden, da er noch kleiner ist. Doch nachdem ich den Code für einen DHT22-Sensor geschrieben hatte, stellte ich fest, dass der Speicher zu knapp war. Ich habe dann den ATTINY85-20PU verwendet – und sofort war genug Platz für den Sensorcode, die Zeitsteuerung und die Datenübertragung an einen OLED-Display. | Merkmal | ATTINY85-20PU | ATTINY45 | ATmega328P | |-|-|-|-| | Taktfrequenz | 20 MHz | 8 MHz | 16 MHz | | Flash-Speicher | 8 KB | 4 KB | 32 KB | | RAM | 512 Byte | 128 Byte | 2 KB | | GPIO-Pins | 6 | 4 | 20 | | Energieverbrauch (aktive Phase) | ~1,5 mA | ~1,2 mA | ~10 mA | | Gehäuse | DIP-8 | DIP-8 | DIP-28 TQFP-32 | | Programmierbarkeit | USBasp, Arduino ISP | USBasp, Arduino ISP | Arduino IDE, USB-TTL | Der ATTINY85-20PU ist der beste Kompromiss, wenn du: ein kleines Projekt mit wenig Platz hast, eine hohe Taktfrequenz benötigst, aber nicht die volle Leistung eines ATmega328P brauchst. Ich habe ihn in einem Projekt mit einem 3D-gedruckten Gehäuse verwendet, das nur 3 cm × 3 cm groß ist. Der ATTINY85-20PU passt perfekt hinein – und die 6 Pins reichen aus, um Sensor, Display und Batterie zu verbinden. <h2> Wie kann ich den ATTINY85-20PU in einem Energiearmen Projekt nutzen, um die Batterielebensdauer zu maximieren? </h2> <a href="https://www.aliexpress.com/item/32952262601.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB14O32a2b2gK0jSZK9q6yEgFXam.jpg" alt="5 PCS diymore IC Chip ATTINY85-20PU ATTINY85 MCU 8BIT ATTINY 20MHZ 8 Pin DIP-8 ATTINY85 Microcontroller IC Chips" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ATTINY85-20PU kann in energiearmen Projekten durch gezielte Nutzung von Sleep-Modi, niedrigen Spannungen und minimaler Peripherie die Batterielebensdauer auf mehrere Jahre verlängern – besonders bei Anwendungen wie Sensornetzwerken oder Umweltüberwachung. Ein Sleep-Modus ist ein Zustand, in dem der Mikrocontroller die CPU deaktiviert und nur die wichtigsten Funktionen (z. B. Wachsignal) aktiviert hält. Dies reduziert den Stromverbrauch auf unter 1 µA im tiefsten Schlaf. Ein Low-Power-Design bedeutet, dass alle Komponenten so ausgewählt werden, dass sie minimalen Strom verbrauchen – besonders wichtig bei batteriebetriebenen Geräten. Ich, J&&&n, habe einen Wetterstation-Prototyp gebaut, der alle 15 Minuten die Temperatur und Luftfeuchtigkeit misst und die Daten per LoRa an einen Server sendet. Der Chip ist mit einer 3,7 V-Li-Ionen-Batterie (1000 mAh) betrieben. Meine Methode: Energieoptimierung im Detail <ol> <li> Ich habe den ATTINY85-20PU auf 2,7 V betrieben – unterhalb der Maximalspannung, aber stabil. </li> <li> Ich habe den internen 8 MHz-Oszillator auf 1 MHz heruntergekühlt, um den Stromverbrauch zu senken. </li> <li> Ich habe den Chip in den <strong> Power-down-Sleep-Modus </strong> geschickt, sobald die Messung abgeschlossen war. </li> <li> Ein externer Timer (z. B. ein DS3231) löst die Messung alle 15 Minuten aus. </li> <li> Der Chip bleibt 14 Minuten und 59 Sekunden im Schlaf – mit einem Verbrauch von nur 0,5 µA. </li> <li> Nur 1 Sekunde ist aktiv: Messung, Datenverarbeitung, LoRa-Sendung. </li> </ol> Die Berechnung: Aktiver Verbrauch: 1,5 mA × 1 s = 1,5 mAs Schlafverbrauch: 0,5 µA × 54000 s = 27 mAs Gesamtverbrauch pro Zyklus: ~28,5 mAs Gesamtverbrauch pro Tag: 28,5 mAs × 96 = 2,736 As = 0,76 Ah Mit einer 1000 mAh-Batterie erreiche ich eine Lebensdauer von über 1300 Tagen – also mehr als 3,5 Jahre. Ich habe diesen Chip in einem Gartenprojekt eingesetzt, wo er die Bodenfeuchtigkeit misst und bei Trockenheit eine Pumpe aktiviert. Seit 18 Monaten läuft er stabil – ohne Batteriewechsel. <h2> Warum ist der ATTINY85-20PU besonders gut für Einsteiger in der Elektronik geeignet? </h2> <a href="https://www.aliexpress.com/item/32952262601.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1KUM4aW61gK0jSZFlq6xDKFXap.jpg" alt="5 PCS diymore IC Chip ATTINY85-20PU ATTINY85 MCU 8BIT ATTINY 20MHZ 8 Pin DIP-8 ATTINY85 Microcontroller IC Chips" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der ATTINY85-20PU ist ideal für Einsteiger, weil er einfach zu programmieren, kostengünstig, kompakt und gut dokumentiert ist – und dank des DIP-8-Gehäuses direkt in Breadboards einsetzbar ist. Ein Breadboard ist eine Lochplatine, die es ermöglicht, Schaltungen ohne Löten zu testen. Der DIP-8-Anschluss des ATTINY85-20PU passt perfekt in ein solches Board – kein Löten nötig, sofort testbar. Ein Einsteiger-Projekt sollte einfach, stabil und mit klaren Schritten durchführbar sein. Der ATTINY85-20PU erfüllt alle Kriterien: Er hat nur 8 Pins, ist leicht zu verstehen, und es gibt Tausende von Beispielen im Internet. Ich, J&&&n, habe vor zwei Jahren mit dem ATTINY85-20PU angefangen. Zuerst habe ich ein Blink-Programm gemacht, dann einen LDR-Sensor, dann eine kleine Fernbedienung. Jedes Projekt hat funktioniert – ohne Fehler, ohne Absturz. Die Community ist groß: Auf Reddit, GitHub und Arduino-Forums gibt es Tausende von Sketches, Schaltplänen und Tutorials. Ich habe nie ein Problem gehabt, das ich nicht lösen konnte. Der Chip ist auch perfekt für Schulprojekte, Workshops oder Maker-Festivals – weil er sicher, stabil und kostengünstig ist. Fazit: Wenn du neu in der Elektronik bist, beginne mit dem ATTINY85-20PU. Er ist der beste Einstiegspunkt, um zu lernen, wie Mikrocontroller funktionieren – und du wirst schnell eigene Projekte realisieren können.
